带双筋支撑U型立板安装支座结构

　　该零件属于机械系统中典型的安装支撑类构件，日常多应用在小型工装夹具、轻型输送线侧边挡停机构、桌面级自动化设备的立柱连接位，承担垂直方向载荷承载、相邻构件安装定位的作用，区别于大重型焊接支座，这类一体成型的机加工支座更适合载荷不超过5kN的轻载安装场景，装配后无需额外焊接补强，可直接通过底座沉孔完成与安装面的锁固。从结构设计逻辑来看，底座采用100mm见方的矩形平板结构，厚度设置为15mm，底部预留整面加工基准面，平面度要求控制在0.05mm以内，避免安装后出现支座倾斜的问题；底座上的安装孔采用两侧对称布局，孔中心距侧边15mm，中间预留40mm的避让空间，可适配M8规格的内六角螺栓完成固定，安装时无需额外扩孔，常规沉头螺栓即可实现沉头面与底座上表面齐平，不会干涉上方立板的安装空间。

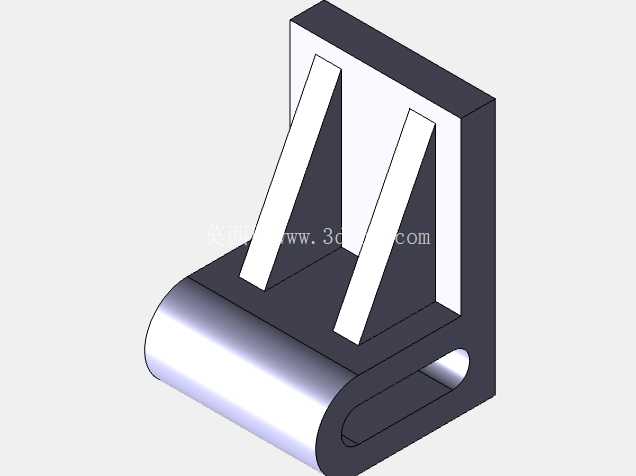

　　立板部分采用顶部带R25圆弧过渡的U型槽结构，总高度从底座上表面算起为100mm，立板厚度22mm，中间的U型通槽宽度15mm，槽的端部同样做R圆弧过渡，避免应力集中，这个槽位主要用于穿装销轴或者导向杆，实现相邻摆动构件的铰接连接，槽的两侧壁平行度公差控制在0.03mm，保证销轴穿装后不会出现卡滞。立板与底座的连接位置设置了两块对称分布的三角形加强筋，筋板厚度10mm，筋板与立板、底座的交接处全部做R2的圆角过渡，一方面是消除加工时的应力集中点，避免长期受载后出现焊缝（如果是焊接件）或者铸造圆角处的开裂问题，另一方面也能减少建模和后续加工时的锐角磕碰风险；筋板的斜边角度经过载荷校核设置为45度，在保证支撑强度的前提下尽可能减少材料占用，同时避免筋板外伸过多干涉周边其他构件的运动空间。

　　建模过程中需要优先确定底座的基准面，先绘制底座的矩形草图完成凸台拉伸，再以底座上表面为基准绘制立板的截面轮廓，这里要注意立板的R圆弧中心与立板侧边的尺寸约束，避免后续U型槽切除时出现壁厚不均的问题；U型槽的切除要采用完全贯穿的拉伸切除方式，保证槽的上下通透，方便销轴的穿装和后期维护时的拆卸。加强筋的绘制需要单独建立与立板、底座都垂直的参考基准面，绘制筋板的三角形轮廓后采用筋特征生成，之后通过镜像命令完成另一侧筋板的创建，保证两块筋板的对称性，避免受载时出现偏载力矩。

　　尺寸标注上要重点管控立板总高、U型槽中心到底座安装面的距离、底座安装孔的中心距这几个关键装配尺寸，这些尺寸直接影响后续装配时的位置精度，比如U型槽中心高度偏差超过0.1mm，就会导致铰接的连杆机构出现运动卡滞或者行程不足的问题。实际应用中这类支座如果采用铝合金6061材质加工，可用于3C电子组装设备的轻载工位，如果采用45号钢调质处理，则可用于小型冲压设备的送料机构定位，不同材质选型下不需要修改整体结构尺寸，只需要调整对应安装孔的公差配合即可适配不同的使用场景。结构上没有设置多余的工艺凸台或者减重孔，因为整体尺寸较小，材料成本占比不高，简化结构反而能减少加工工序，降低单件制造成本，适合小批量的机加工生产或者3D打印打样验证。
