简易带电电缆闭合电路安装结构

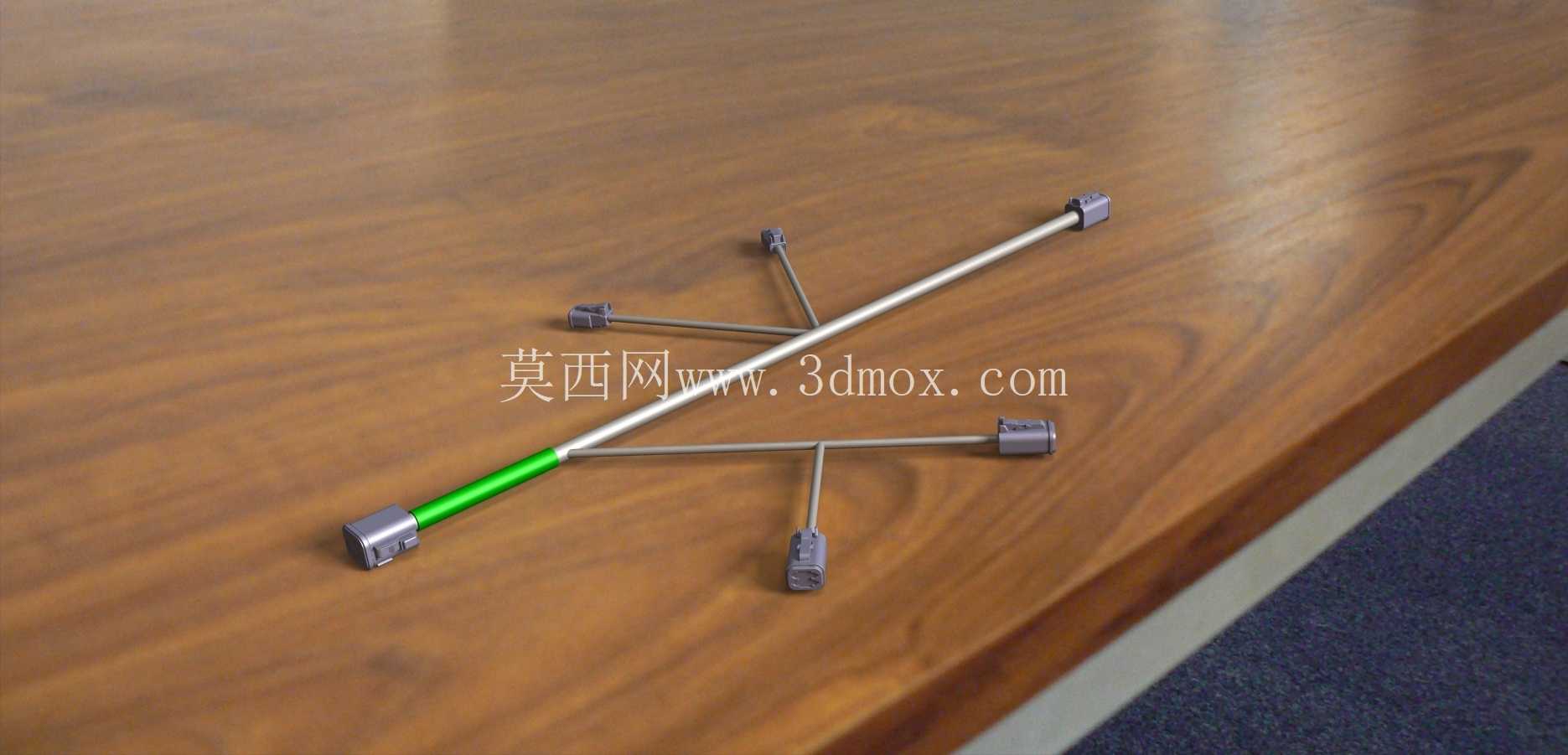

　　在低压配电、小型设备电控改造、实训教学台搭建这类场景里，经常会遇到需要快速搭建安全闭合回路的需求，尤其是临时取电、小型功能模块供电的场合，过于复杂的接线排、端子组不仅占用安装空间，还会提升接线出错概率，这类简易的相电缆安装结构，就是针对这类小空间、低负载的电路布设需求设计的。从结构功能来看，这套安装结构核心是实现单路带电相线的分路接驳与回路闭合，主杆采用绝缘包覆的金属导电杆作为主通路，一端做了绝缘封端处理，靠近封端位置预留了绿色的绝缘握持段，方便安装时调整位置不会误触带电部位，主杆上均匀分布了四个径向的分支接驳位，每个分支位都配套了快插式的接线端子，不需要额外压接接线鼻，剥去电缆端部绝缘层直接插入即可完成接驳，能同时引出四路分支供电线路，满足小范围内多个用电点位的取电需求。设计时首先考虑的是安装边界的适配性，主杆的总长度控制在180mm以内，分支接驳位的径向突出尺寸不超过40mm，整体安装后占用的平面空间很小，既可以直接固定在木质安装台面上，也可以适配电控箱内的空余安装位，不需要额外预留大尺寸的操作空间，安装时只需要固定主杆两端的固定座即可，固定座上预留了标准的螺丝安装孔，适配M3-M4规格的紧固螺丝，能兼容常见的安装板材厚度。

　　从电路安全的角度考量，主杆的导电部分除了分支接驳位的接触区域，其余部分全部做了绝缘包覆处理，分支端子的外部也带有绝缘护套，即使安装空间内有其他金属构件，也不会出现意外短路的情况，主通路的导电杆采用紫铜材质，导电性能优异，能承载最大10A的持续工作电流，满足小型传感器、指示灯、控制模块这类低功率用电部件的供电需求，不会出现载流不足发热的问题。实际应用中，这类结构常出现在电气实训操作台的基础回路搭建里，学员可以通过这套结构快速理解闭合回路的构成，练习电缆接驳的基本操作，也会用在小型非标设备的内部电控布线中，比如桌面级小型加工设备、实验测试装置的内部供电分路，相比传统的接线端子排，这种星型的分路结构走线更简洁，不会出现多根电缆挤在同一个端子位的情况，后期排查线路故障时也能快速对应每一路分支的走向。

　　设计过程中特意将分支接驳位的角度做了错位处理，四个分支位分别朝向不同的径向角度，避免接驳多根电缆时出现线缆弯折干涉的问题，每个分支端子的插拔力做了针对性调校，既可以保证电缆插入后接触可靠不会松脱，也能在需要调整线路时直接拔出电缆，不需要额外借助工具拆卸端子，提升现场布线的效率。主杆端部的固定座采用绝缘阻燃材质，即使出现短时过载发热的情况，也不会引燃周边的线缆或者安装板材，固定座和主杆之间做了防转结构，安装紧固时主杆不会跟着螺丝转动，避免内部导电结构出现移位导致接触不良。

　　在安装尺寸的适配性上，这套结构不需要配套专用的安装导轨，直接通过两端的固定座螺丝固定即可，安装孔距可以根据实际安装空间在150mm-170mm范围内微调，适配不同的安装面开孔误差，不需要在安装时做额外的扩孔或者补孔操作，降低现场安装的加工难度。从实际使用的反馈来看，这种简易的电路安装结构相比传统的分线端子，布线后的整洁度更高，每一路分支的走向清晰，后期维护时不需要梳理杂乱的线束，就能快速定位对应线路的接驳位置，而且整体结构的零件数量少，没有易损的活动部件，长期使用的可靠性更高，不会出现端子排螺丝松动导致接触不良的问题，适合在低负载、多分支的小范围供电场景中使用。
