内燃机活塞klip结构三维设计

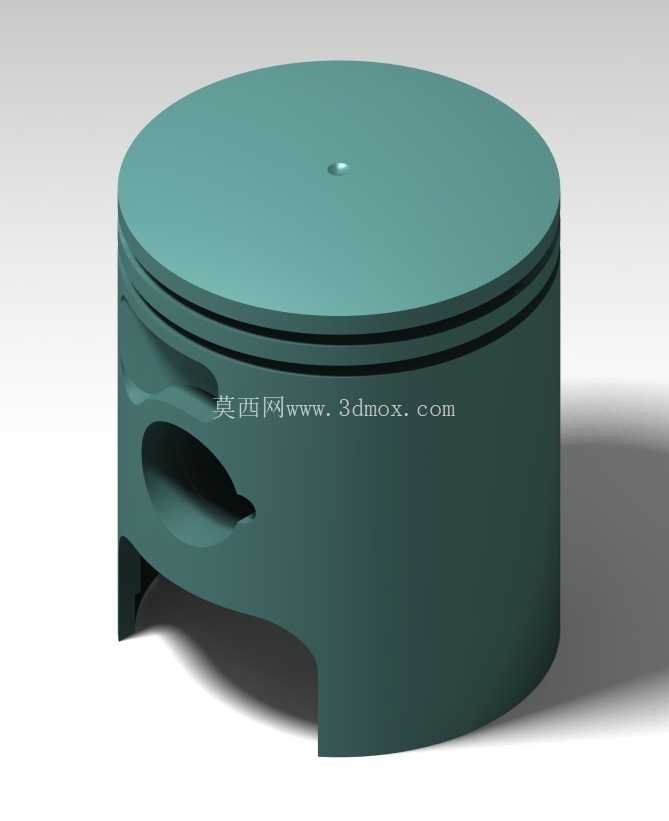

　　在往复式动力设备的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键执行件，本次呈现的活塞结构，主要适配中小排量内燃动力场景，覆盖通用汽油机、小型柴油机以及部分压缩气体驱动的往复动力装置，这类部件的运行工况直接决定了动力输出的稳定性与整机寿命。从实际装配逻辑来看，该活塞的顶部为平面设计，中心预留的微小凹坑是喷油定位标记点，可在装配阶段对齐喷油嘴的射流方向，保证油气混合阶段的涡流形成效率，顶部边缘的多道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室与曲轴箱之间的压力通道，避免做功冲程的高压燃气下窜，油环则负责刮除缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。

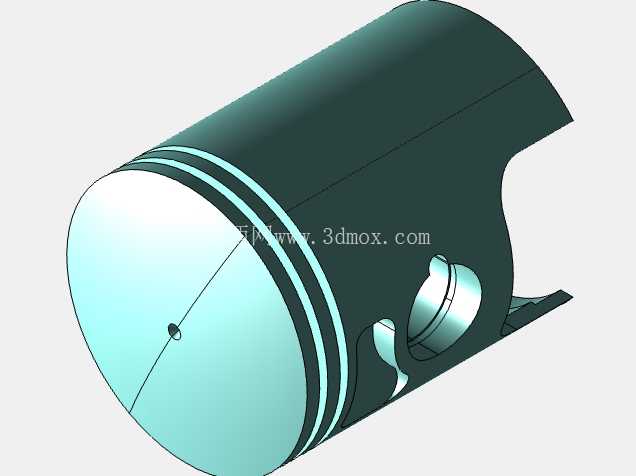

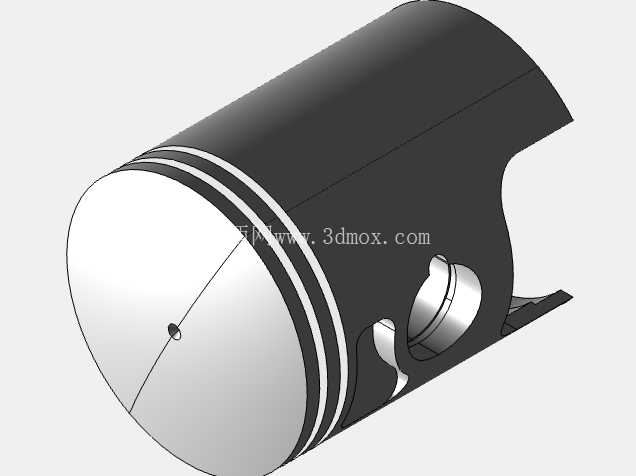

　　活塞裙部的型线设计并非正圆柱结构，而是考虑了热膨胀后的形变补偿，在常温状态下裙部带有微椭圆度，工作温度升高后裙部膨胀可趋近正圆，保证与缸壁的配合间隙始终处于合理区间，既不会因间隙过大产生敲缸异响，也不会因间隙过小出现热态拉缸故障。裙部开设的异形销孔结构，是活塞销的安装位置，销孔内侧的卡环槽用于固定活塞销的轴向位移，避免活塞销窜出刮伤缸壁，销孔周边的加强筋结构，可分散活塞销传递的交变冲击力，降低销孔座开裂的风险。

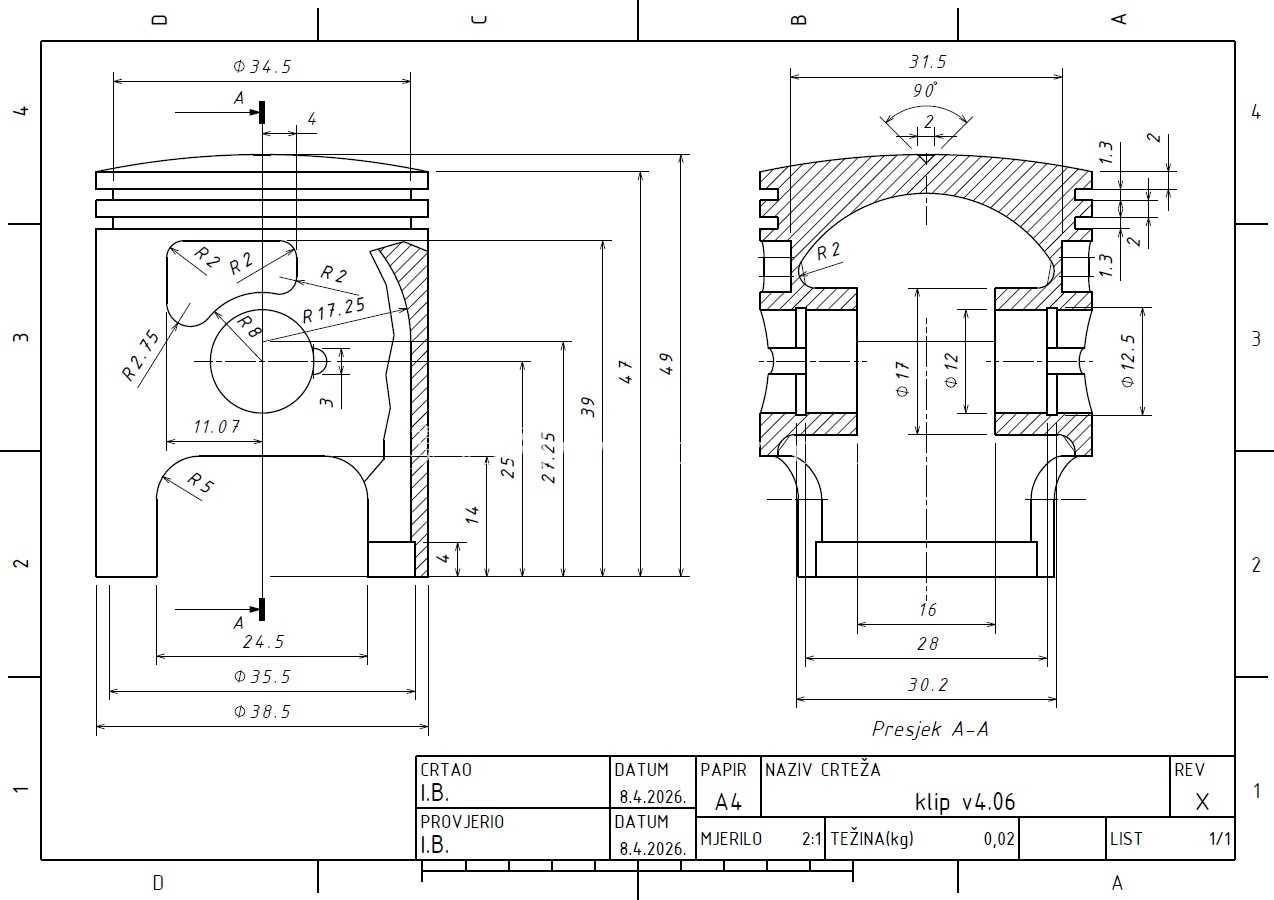

　　从安装边界来看，该活塞的外径尺寸需与对应缸径的气缸套做选配配合，配合间隙根据材质不同控制在0.03-0.08mm区间，活塞总高度需满足曲轴连杆运动的上止点、下止点行程要求，避免活塞在上止点位置碰撞气门或气缸盖，在下止点位置脱离缸套有效工作面。设计阶段需要重点考量的是活塞的重量配平，同一台动力设备上的多组活塞重量差需控制在5g以内，避免曲轴运转时出现不平衡振动，同时活塞的材质通常选用共晶铝硅合金，兼顾轻量化与高温强度要求，表面的石墨涂层处理可降低冷启动阶段的摩擦阻力。

　　在实际应用场景中，这类活塞不仅用于传统燃油动力设备，也可经过尺寸改型后适配空气压缩机、往复泵等通用机械的动力端，其核心的往复密封、力传递功能逻辑保持一致，仅需根据不同工况的压力、温度参数调整环槽数量、裙部长度以及销孔的承载强度。建模过程中需要重点还原环槽的倒角尺寸、销孔的同轴度公差、裙部的型线变化，这些细节直接影响后续数控加工的成品精度，若环槽的侧面粗糙度不达标，会导致活塞环卡滞，出现密封失效问题；若销孔与活塞轴线的垂直度超差，会造成活塞偏磨，缩短整机的大修周期。
