压铸成型异形连接支撑结构件

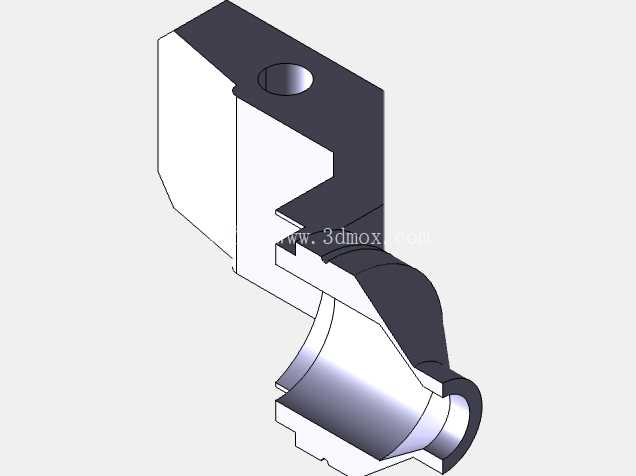

　　该结构件属于压铸工艺成型的异形连接支撑类零件，主要应用在需要实现空间错位连接、同时承载径向与轴向复合载荷的工业设备装配场景中，常见于自动化产线的执行端连接部位、小型动力传输组件的转接位置，以及需要兼顾安装避让与结构强度的工装夹具单元里。从实际功能来看，零件上部的通孔为销轴安装位，用于穿入定位销轴实现与上部固定基座的铰接，可允许连接部位存在小角度的摆动余量，适配设备运行过程中产生的微小位移补偿需求；下部的弧形开口结构为抱紧式安装位，可卡入对应直径的圆柱杆件，通过侧面预留的紧固件安装位实现锁紧，完成与下部传动或执行部件的刚性连接，中间的阶梯状错位结构则是为了避让设备内部相邻的管线、其他结构件，避免装配过程中出现干涉，同时在错位过渡位置做了加厚处理，抵消应力集中带来的结构失效风险。

　　设计过程中首先根据装配空间的边界约束确定整体轮廓尺寸，上部安装孔的中心到下部弧形抱紧位的中心距严格匹配设备整体的装配公差要求，避免出现装配后位置偏差导致的传动卡滞；零件的壁厚设计充分考虑压铸工艺的成型特性，整体壁厚保持均匀，在转角位置均设置了适配压铸工艺的圆角，避免成型过程中出现冷隔、缩孔等缺陷，同时在受力较大的孔位周边、弧形抱紧位的侧壁位置做了局部加厚，保证零件在承受交变载荷时不会出现开裂变形。

　　外形尺寸方面，零件整体沿上部销轴孔轴向的厚度满足安装空间的宽度限制，不会超出基座的安装面边界，下部弧形位的开口尺寸与适配杆件的直径采用过渡配合公差，保证锁紧后无相对窜动；安装边界上，上部销轴孔的两端面均设计了沉台结构，可容纳销轴的挡圈或锁紧螺母，避免紧固件突出零件表面与周边部件产生刮擦，下部抱紧位的两个锁紧端面保持平行，保证紧固件锁紧时受力均匀，不会出现偏载导致的抱紧力不足问题。零件的各个安装面均预留了后续机加工的余量，压铸成型后可通过少量机加工保证安装位的尺寸精度，兼顾成型效率与装配精度要求，结构上没有多余的冗余设计，在满足结构强度与装配需求的前提下尽可能压缩整体体积，适配紧凑化的设备装配空间。
