菱形三孔机械连接支架结构设计

在小型传动机构、轻型设备机架的连接场景中，这类带三个安装孔的菱形支架是十分常见的受力连接件，日常多承担跨部件的载荷传递、位置固定功能，区别于一体式焊接的支撑结构，这种冲压或铣削成型的片式支架，在装配调整、后期维护更换时的灵活性要高很多，不需要破坏原有设备的主体结构就能完成拆装。从实际使用的工况来看，这类支架往往不会承受超大冲击载荷，更多是承担静态支撑或者小幅值的交变载荷，比如小型输送线的侧装导向件固定、桌面型自动化设备的传感器安装座、工装夹具的辅助定位支撑，都能见到同结构支架的应用，它的核心作用是在两个存在高度差或者安装面不共面的部件之间，形成刚性的连接过渡，避免直接锁附带来的应力集中问题。

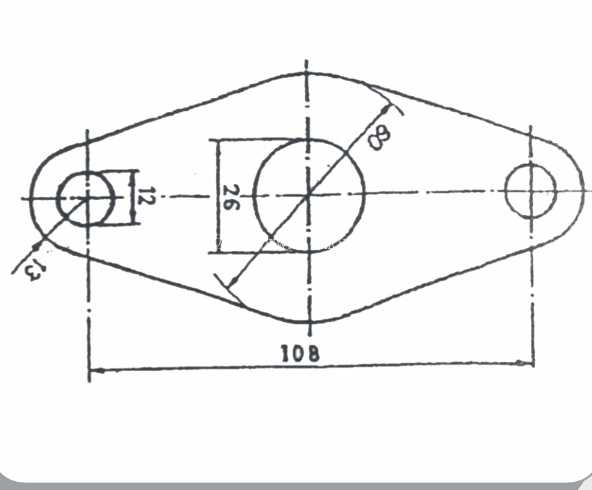

设计这类支架的时候，首先要敲定的是三个安装孔的相对位置，中间的大孔一般是穿过主轴、定位销或者大规格螺栓，承担主要的定位与载荷传递作用，两侧对称分布的小孔是锁附固定孔，用来将支架整体锁紧在安装基准面上，孔位的同轴度、孔与安装面的垂直度是尺寸管控的核心，要是孔位偏差超过0.1mm，实际装配时就会出现螺栓别劲、定位销插不进去的问题，长期使用还会因为局部应力过大出现支架断裂的情况。外形上采用菱形切边的轮廓，不是随意做的造型，一方面是在保证三个孔周边有足够支撑壁厚的前提下，尽可能去除多余的材料，降低零件自身重量，另一方面菱形的斜边可以避开周边设备的其他运动部件，减少安装时的空间干涉，很多新手做设计的时候容易把支架外轮廓做成整圆形，实际装配时才发现边缘会碰到旁边的管线或者相邻零件，不得不二次打磨修配，反而耽误加工进度。

壁厚的选择要结合实际使用的材料来定，如果是采用Q235钢板冲压成型，壁厚一般选3-5mm就能满足常规轻型载荷的使用需求，如果是用铝合金铣削加工，壁厚可以适当加到4-6mm，弥补铝合金材料强度稍低的问题，所有的外轮廓边缘、孔口位置都做了圆角处理，不是单纯为了外观好看，孔口的圆角可以避免螺栓锁附时的应力割伤，外边缘的圆角可以去除加工毛刺，防止装配时划伤操作人员，同时也能减少热处理或者冲压过程中的边角应力开裂问题。安装边界方面，这类支架的安装面平面度要求控制在0.05mm以内，如果安装面存在翘曲，锁附螺栓之后支架会产生内应力，长期受力很容易出现变形，中间大孔的孔径要比穿过的轴径大0.2-0.3mm的间隙，方便装配时的位置微调，两侧小孔的孔径比锁附螺栓大0.1mm左右，既可以保证螺栓顺利穿过，又不会因为间隙过大导致安装位置偏移量超标。

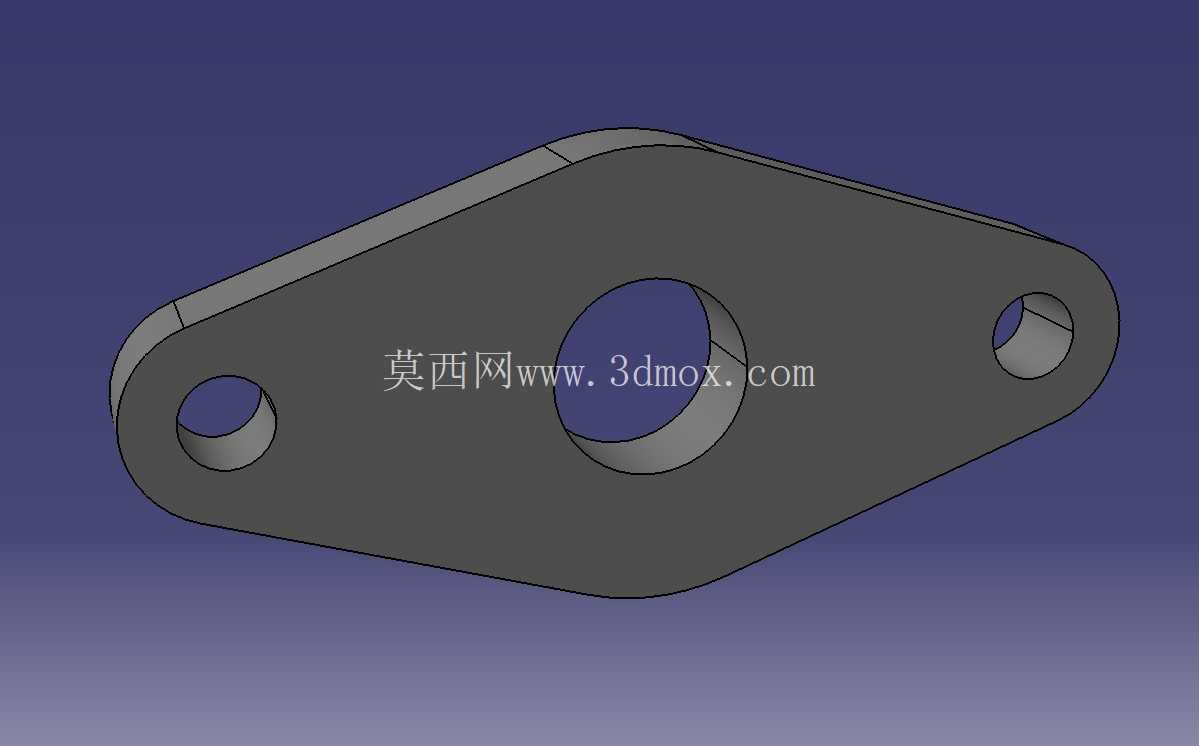

建模过程中采用参数化设计的思路，把孔间距、壁厚、孔径、外轮廓圆角这些尺寸都设置成可调整的参数，后续遇到不同载荷、不同安装空间的使用场景，只需要修改对应参数就能快速生成新的支架模型，不需要从头开始绘制草图，能大幅提升同系列零件的设计效率。建模时先绘制对称的菱形草图，以中间大孔的圆心作为整个零件的设计基准，两侧小孔的中心在同一水平线上，保证受力时的载荷均匀分布，拉伸生成实体之后，先完成三个孔的切除特征，再逐一添加各处的圆角，避免因为圆角特征过早添加导致后续草图参考失效，整个建模过程要保证特征树的逻辑清晰，没有冗余的特征，方便后续其他工程师接手修改模型的时候能快速理清设计思路。实际生产前还要做简单的受力校核，重点检查中间大孔周边、两侧小孔与外边缘之间的壁厚位置，确保在额定载荷下的应力值低于材料的屈服强度，避免使用过程中出现断裂变形的问题，表面处理可以根据使用环境选择镀锌、发黑或者阳极氧化，提升零件的防锈耐腐蚀能力，延长在潮湿或者多粉尘工况下的使用寿命。
