三孔连接式机械支撑固定支架结构

在小型传动机构、轻工设备装配以及非标自动化线体的辅件布局中，这类三孔构型的支撑支架是十分常见的连接承载件，它的核心作用是在两个或三个存在相对位置要求的部件之间建立刚性连接路径，同时抵消设备运行过程中产生的小幅振动与偏移，保证关联部件的同轴度、位置度长期维持在设计公差范围内。从实际应用场景来看，这类支架常出现在小型动力传输单元的侧装固定位、气动管路的辅助支撑点位、以及检测设备的传感器安装基座位置，不需要承担大吨位的重载载荷，但对安装孔位的位置精度、构件本身的形位公差有较高要求，一旦孔位偏差超差，会直接导致关联部件装配卡滞、运行过程中出现偏磨，甚至引发传动链路的异响与过早失效。

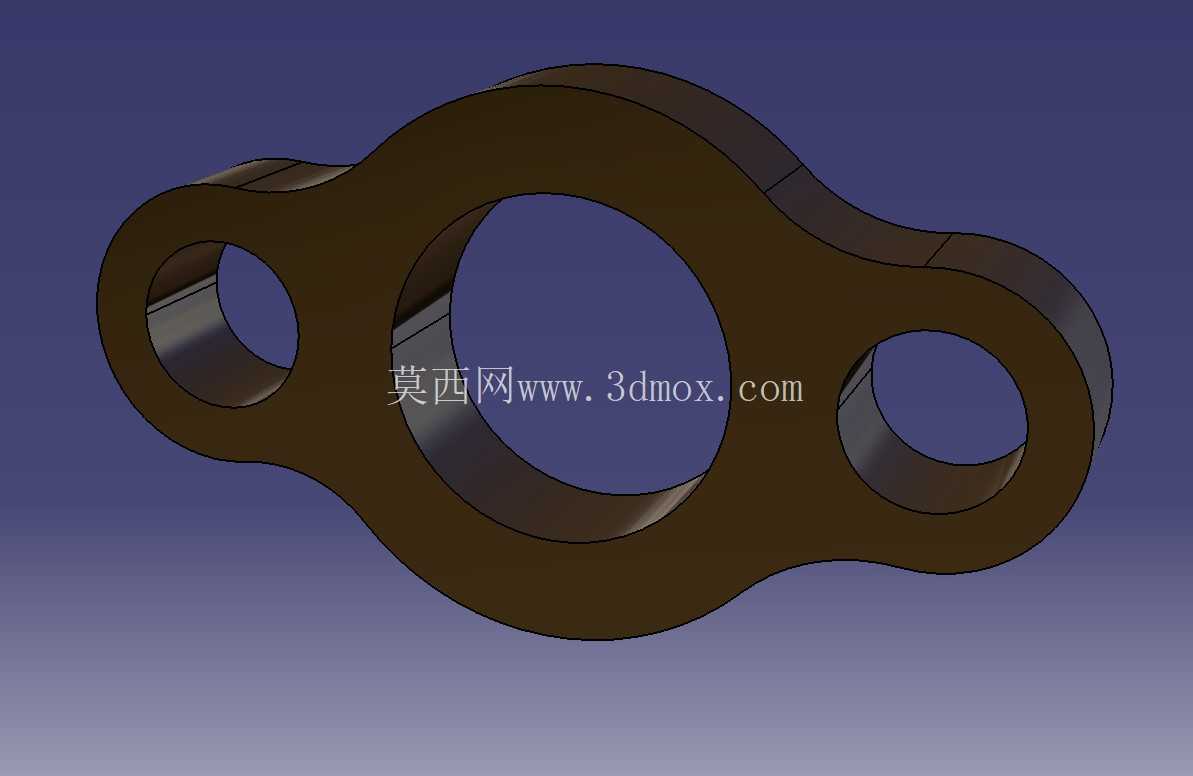

从结构功能特性来看，该支架采用一体化的扁平构型，主体轮廓为平滑过渡的异形板状结构，中间设置大尺寸通孔，两侧对称分布两个小直径安装孔，三个孔的中心距经过严格的参数化定义，能够匹配对应规格的轴类零件穿过与紧固件锁附。中间大孔主要用于穿过待支撑的轴类、套筒类零件，孔壁与被支撑件之间可根据装配需求加装衬套，减少相对转动带来的磨损；两侧的小孔为安装固定孔，用于穿设螺栓将支架整体锁附在设备基座或者相邻构件上，孔位周围的实体部分做了加厚处理，避免螺栓锁紧时应力集中导致构件开裂。整个支架的外轮廓全部采用圆角过渡，没有尖锐的直角棱边，一方面是减少加工过程中的应力残留，另一方面也避免装配过程中锐边划伤操作人员或者损坏相邻的管线、密封件。

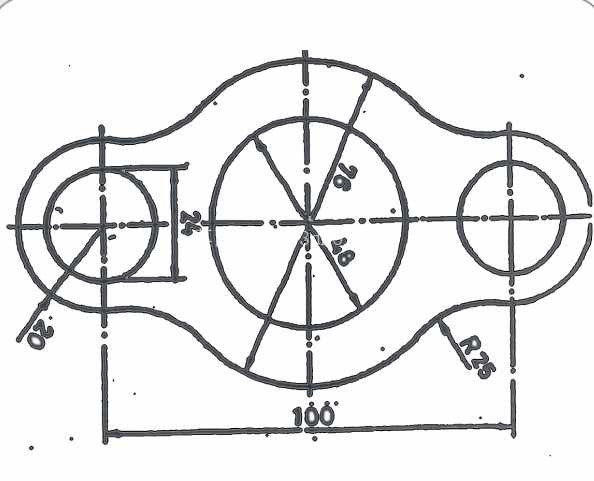

在设计思路上，这类支架的建模过程完全遵循参数化设计逻辑，首先确定三个安装孔的中心坐标与孔径尺寸，以三个孔的中心连线为基准构建支架的主体轮廓，保证孔周的实体壁厚均匀，避免出现局部壁厚过薄导致强度不足、或者局部壁厚过大带来的材料浪费与重量冗余。轮廓构建完成后，对所有的棱边添加统一规格的圆角特征，圆角半径的选择兼顾了加工工艺性与结构强度，不会因为圆角过小导致铣加工时刀具磨损加快，也不会因为圆角过大侵占安装空间、影响紧固件的装配操作。设计过程中特意对支架的厚度做了匹配性设定，厚度方向的尺寸既满足轴向的承载要求，也不会因为过厚导致整体重量超标，适配轻量化装配的需求。材质选择上优先考虑常用的结构钢或者铝合金，表面可根据使用场景做发黑、阳极氧化处理，提升防锈能力与表面耐磨性。

从安装边界与尺寸适配角度来看，该支架属于扁平类安装构件，安装时仅需要在基座上对应两个小孔的位置加工螺纹孔或者穿设通孔，不需要做大范围的安装面加工，对安装基座的平面度要求适中，只要安装面没有明显的凸起、凹陷，即可完成稳定锁附。三个孔的孔径公差按照中等精度配合等级设计，中间大孔与被支撑件的间隙控制在合理范围内，既保证装配时能够顺利穿入，也不会因为间隙过大导致支撑晃动；两侧安装孔的孔径略大于配套螺栓的直径，预留微小的调整余量，方便装配时微调位置，补偿小范围的加工误差。支架的外轮廓最大尺寸控制在紧凑范围内，不会占用过多的设备内部空间，适合在布局紧凑的小型设备内部使用，相邻部件只要预留出支架厚度加装配操作的空间即可完成安装，不需要额外预留过大的操作空位。

在实际建模练习过程中，这类构件是掌握参数化草图绘制、特征拉伸、孔特征创建、圆角特征添加的典型案例，建模时需要重点关注草图的全约束状态，保证所有尺寸与几何关系完全定义，避免后续修改参数时出现特征报错；孔特征的创建优先采用基于草图点的孔命令，保证孔位与草图基准的关联性，方便后续根据装配需求调整孔距与孔径；圆角特征需要在主体结构完全确定后最后添加，避免过早添加圆角导致后续轮廓修改时出现特征失败，同时要注意不同位置圆角的衔接，保证曲面过渡顺滑，没有出现褶皱或者尖边残留。完成建模后可对模型赋予对应的材质外观，直观验证结构的视觉效果，同时核对各部分的壁厚、孔位间距是否符合设计预期，确保模型的几何形状干净、尺寸准确，能够直接用于后续的工程图生成或者装配模拟。
