双菱形孔对称机械连接结构件

　　在工业装配场景中，这类双端带菱形孔的对称连接结构件，常被用于需要同步传递扭矩、限制周向转动的连杆传动链路里，常见于轻工自动化输送线的张紧调节机构、小型工装夹具的联动锁止单元，以及部分手动拆装工具的转接部位，相比单孔连接件，它能在两端同时实现与对应菱形截面轴件的无间隙配合，避免传动过程中出现相对转动带来的回程误差。从实际使用需求出发，这类零件的核心功能是在两个平行布置的菱形传动销之间建立刚性连接，将一端的转动或摆动动作同步传递到另一端，同时承担一定的轴向拉压载荷，因此设计时首先要保证整体结构的对称性，两端环形受力区域的壁厚需要保持一致，避免单侧受力时出现应力集中导致的变形。

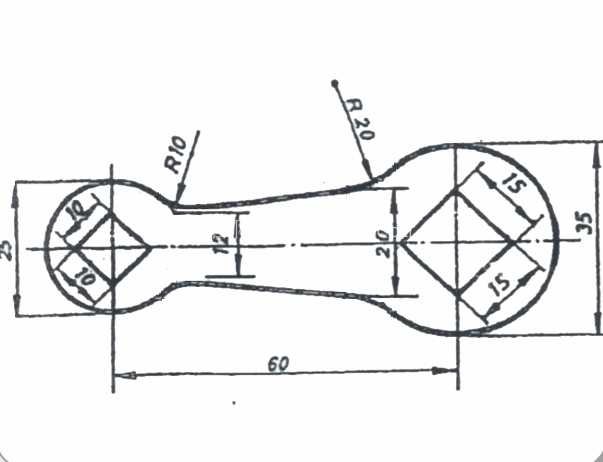

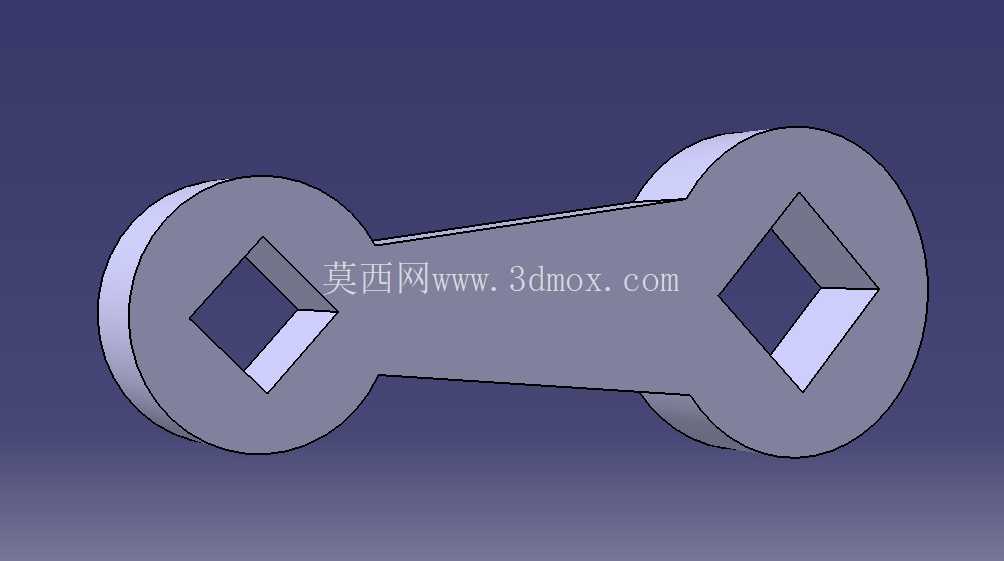

　　建模过程中，首先确定两端菱形孔的中心距作为核心安装尺寸，这个尺寸直接决定了连接件适配的两个传动销的安装间距，是安装边界的核心参数，两端的外圆直径需要匹配对应安装位的沉槽尺寸，保证连接件安装后不会与周边结构发生干涉，菱形孔的尺寸公差需要与配合的菱形轴做对应设计，既要保证装配时能顺利推入，又要控制配合间隙在传动允许的范围内，避免动作传递出现滞后。中间的连接筋部分采用斜度过渡的收腰设计，并非单纯为了外形美观，而是在保证整体结构刚性的前提下，尽可能减少零件的整体重量，同时避免两端环形结构与中间筋位的连接处出现直角应力集中，过渡区域的圆角大小需要根据整体壁厚做匹配，通常取壁厚的0.3-0.5倍，既不会因为圆角过大增加不必要的材料占用，也能有效分散载荷传递过程中的应力。

　　从安装适配的角度看，这类零件的厚度方向尺寸需要与安装槽的宽度匹配，安装后两端面与安装槽的侧壁保留0.1-0.2mm的间隙，保证动作过程中不会出现卡滞，两端菱形孔的相位需要完全对齐，否则装配时会出现一端能装入、另一端无法对位的问题，这也是对称结构建模时需要重点约束的几何关系，建模过程中需要以两个孔中心的连线作为对称轴，对两端的菱形轮廓做镜像约束，保证两个菱形孔的角度偏差控制在允许范围内。

　　在实际工况中，这类连接件承受的载荷多为周期性的往复拉压和小角度扭转，因此除了几何尺寸的准确性，结构的对称性还直接影响零件的受力均匀性，如果两端结构不对称，长期往复受力后容易在壁厚较薄的一侧出现疲劳裂纹，因此建模时需要全程以中心对称作为核心约束逻辑，从外圆轮廓到菱形孔的位置，再到中间连接筋的两侧轮廓，都需要施加对称约束，保证零件两侧的质量分布和受力截面完全一致。另外，这类零件的棱边都需要做微小的倒角处理，不仅是为了去除加工后的毛刺，也能避免装配时锐边刮伤配合零件的表面，倒角尺寸通常取0.2-0.5mm，不会影响零件的配合精度，同时能提升装配的顺畅度。在不同的应用场景中，这类连接件的尺寸可以根据实际传动载荷做等比例缩放，核心的几何比例关系保持不变，即两端外圆直径为菱形孔外接圆直径的1.8-2倍，中间连接筋的最小宽度不小于菱形孔的对边宽度，保证中间筋位的结构强度不低于两端的环形受力区域，避免载荷传递过程中中间部位先发生变形失效。
