带圆弧过渡异形安装连接支座结构

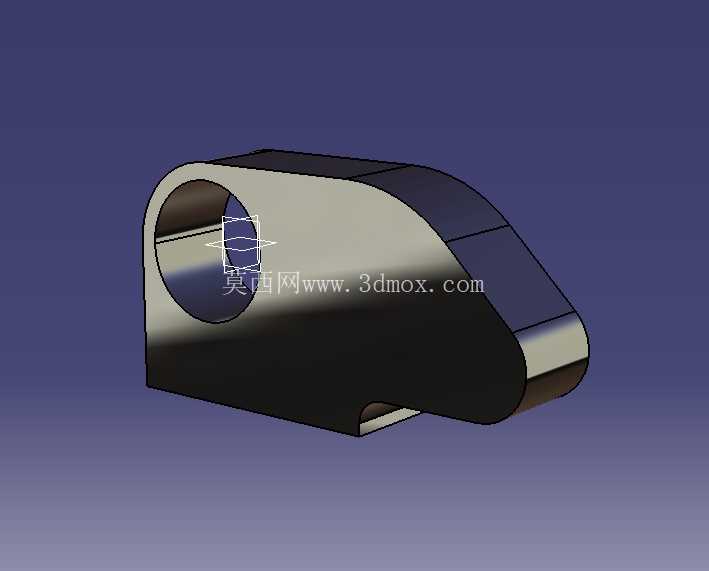

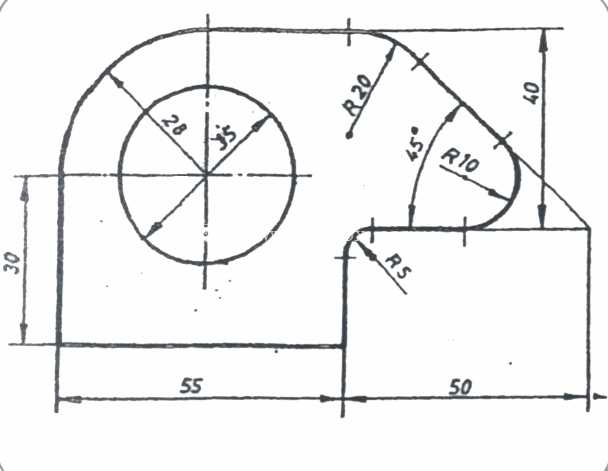

　　左侧轮廓采用大半径圆弧过渡，相比直角结构能有效降低转角处的应力集中系数，在承受交变载荷时不易出现裂纹，圆弧内侧设置的同心环形结构，中心孔直径28mm、外圆直径35mm，这个位置通常用于穿装销轴或者固定衬套，作为铰接点位使用时，能保证转动副的同轴度要求。右侧的斜向轮廓采用R20的大圆弧与R10的圆弧做平滑衔接，两段圆弧的衔接角度为45度，这个角度设计刚好适配相邻部件的安装倾角，不需要额外增加转接垫片就能完成装配，斜段下方的R5圆角过渡，是为了避免安装时锐边划伤操作人员，同时也能减少热处理过程中尖角位置的开裂风险。零件总高度方向尺寸为40mm，整体轮廓没有超出长宽方向的安装边界，在布局紧凑的设备内部安装时，不会占用额外的预留空间。这类异形连接支座常见于中小型自动化设备的机架接驳位置、工装夹具的侧向支撑点位，也会作为小型动力组件的安装转接件使用，主要承担相邻两个部件之间的载荷传递、位置固定功能，同时通过自身的异形轮廓避让周边运动构件，避免设备运行过程中出现结构干涉。从结构设计逻辑来看，整个零件的轮廓完全围绕安装空间边界做适配：底部平直段分为两个安装基准区，左侧段长度55mm、右侧段长度50mm，底部平面为主要安装贴合面，加工时需要保证平面度公差，避免安装后出现应力集中导致零件变形。

　　建模过程中需要重点关注几何约束的合理性：所有圆弧衔接位置要保证相切约束，避免出现轮廓断差，中心环形结构要与左侧大圆弧保持同心，底部两个平直段要保证共线，作为安装基准的底边与侧边要保证垂直，这样加工出来的零件才能满足装配精度要求。这类零件的材质通常选用Q235结构钢或者6061铝合金，根据载荷工况选择：承受较大冲击载荷时选用结构钢做表面发黑处理，需要轻量化的场景选用铝合金做阳极氧化，两种材质都能通过常规的铣削加工完成制造，不需要特殊的工装夹具，加工成本较低。

　　在实际装配场景中，这类支座不需要复杂的定位工序，只要将底部平面贴合安装基准面，通过底部的安装孔锁紧螺栓即可完成固定，中心的铰接孔可以根据使用需求压装铜套或者直线轴承，适配不同的运动副需求，右侧的圆弧面可以作为线缆或者管路的避让导向面，避免管线被锐边磨损。设计这类异形零件时，不能只关注单个零件的尺寸精度，还要结合整个装配体的空间布局做校验，比如右侧R10圆弧的位置，要保证相邻运动部件在全行程范围内不会与支座发生碰撞，左侧大圆弧的半径要匹配周边管线的弯曲半径，避免管线出现过小折弯导致通流或者导通异常。

　　对于建模练习者来说，这类零件能很好地训练草图约束能力、特征建模的逻辑顺序，从绘制基准线开始，到逐个标注尺寸、添加几何约束，再到拉伸生成实体、添加倒角圆角特征，整个流程完全覆盖了机械零件建模的基础操作要点，同时能帮助练习者理解尺寸标注的基准选择逻辑，明白每个尺寸对应的装配功能需求，而不是单纯照着图纸描线。在实际工程应用中，这类小支座虽然不是设备的核心功能部件，但却是设备装配过程中必不可少的连接结构，其尺寸精度、轮廓合理性会直接影响整个设备的装配效率和运行稳定性，如果轮廓尺寸出现偏差，很可能导致现场装配时需要额外打磨修配，增加不必要的装配工时，严重时甚至会导致相邻部件的安装位置出现偏移，影响设备的运行精度。
