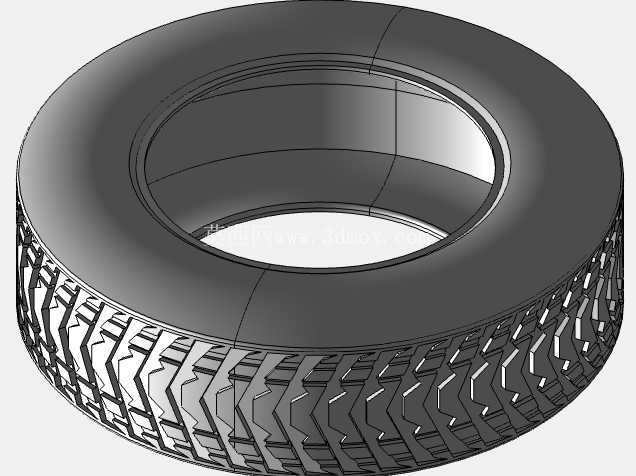

乘用车子午线轮胎结构三维设计

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，这次构建的轮胎模型，完全围绕常规家用前驱乘用车的使用场景做参数化搭建，没有做夸张的越野胎纹或者赛用热熔胎的特殊结构，就是面向量产民用车型的通用配套方案。先从安装边界说起，这个轮胎的内圈配合面完全按照常规16英寸乘用车轮辋的尺寸做贴合，胎圈座的角度、轮辋配合的凸缘间隙都留足了量产装配的公差空间，不会出现建模时看着能装上，实际压装胎圈时卡滞或者密封不严的问题，胎侧的厚度也按照常规真空胎的层级做了分层预留，后续如果要做有限元分析，直接拆分胎体帘布层、气密层、带束层的结构就行，不用重新调整外轮廓。

　　胎面花纹的设计没有随便拉个锯齿形状应付，是按照日常城市铺装路面的排水、抓地需求做的排布：主排水沟槽的深度留了8mm，对应新胎的常规花纹深度，沟槽的走向兼顾了直线行驶的排水效率和转向时的侧向抓地力，横向的花纹块做了不等距排布，避免高速行驶时出现固定频率的胎噪共振，花纹块的边缘做了微小的倒角，对应实际量产时的模具脱模需求，也能减少轮胎刚落地时的块边异常磨损。很多新手做轮胎模型容易忽略胎侧的弧度，这个模型的胎侧不是直上直下的圆柱面，而是按照负载下的变形量做了预设的鼓度曲线，车辆满载静止时胎侧的变形区域刚好落在预设的加强筋位置，不会因为长期负载出现胎侧鼓包的问题，胎侧的标识区域也留了平整的安装位，后续要加刻规格标识、速度级别、品牌标识都有足够的平面空间，不会因为弧度问题出现标识变形。

　　从实际用途来说，这个模型既可以用来做整车总布置时的间隙校核，确认轮胎在最大转向角、最大跳动量时和翼子板、悬架摆臂、轮拱内衬的间隙是否满足要求，也可以用来做轮胎模具的初步设计参考，分型面的位置刚好设在胎侧和胎圈的过渡位置，开模时不会拉伤花纹或者胎侧表面，日常做CAE分析的时候，不管是做接地压力分布仿真，还是做高速滚动下的温升仿真，这个模型的曲面质量都能满足网格划分的要求，不会出现碎面、曲率突变导致的网格畸变。

　　设计的时候特意把轮胎的断面轮廓做了参数化关联，后续如果要调整扁平比，直接修改断面的高度参数就能快速生成不同规格的轮胎模型，不用重新从头绘制胎面花纹，花纹的排布也做了圆周阵列的参数关联，调整轮胎外径的时候，花纹块的数量会自动适配圆周长度，不会出现最后一块花纹被截断的问题。很多人做轮胎模型只做个外观，忽略了和轮辋配合的密封面，这个模型的胎圈部位特意做了和轮辋气门嘴对应的避让槽，安装气门嘴的时候不会和胎圈干涉，胎圈内部的钢丝圈位置也在模型里做了结构预留，后续如果要做轮胎的重量核算，直接给不同部位赋予对应的材料密度就能算出准确的重量，不用再单独拆分零件。实际装车的时候，轮胎的静负荷半径是整车动力性计算的关键参数，这个模型的外直径是按照常规205/55 R16规格的轮胎做的，静负荷半径在标准胎压下的数值刚好匹配多数紧凑型家用车的悬架调校参数，不用再额外做缩放调整，胎面的曲率半径也按照常规接地面积的要求做了设定，标准胎压下的接地印痕是接近矩形的形状，接地压力分布均匀，不会出现胎肩或者胎冠中心过早磨损的问题。
