长条形电视配套音腔箱体压铸结构设计

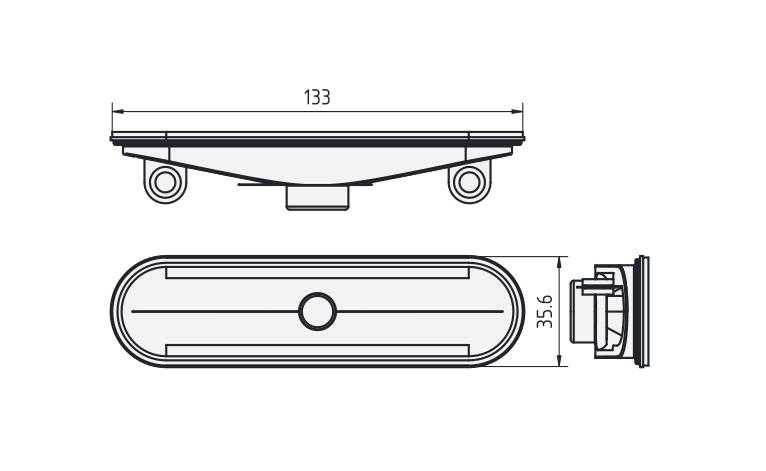

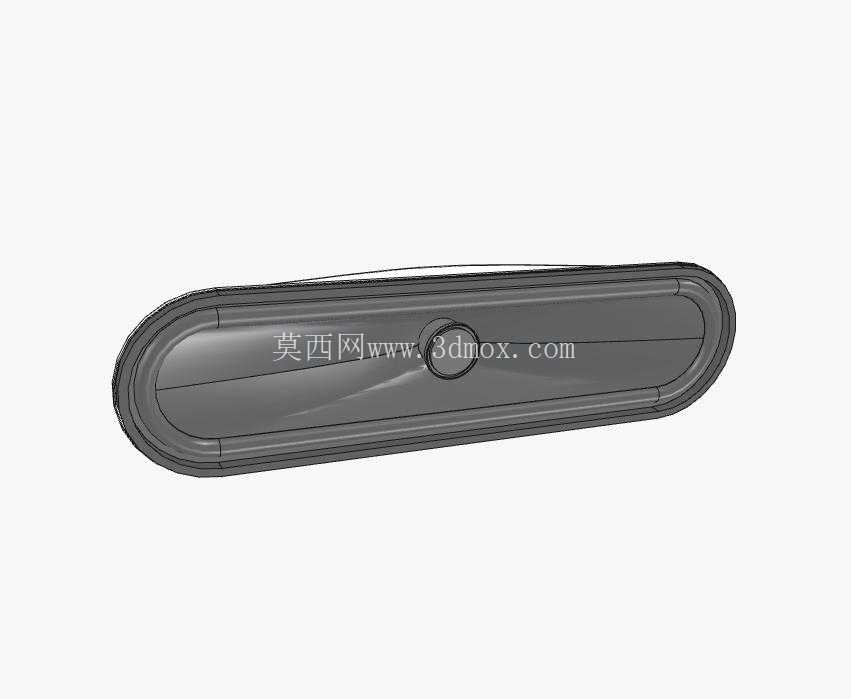

　　整个箱体的外形采用流线型收边设计，主体截面为偏平的长椭圆形态，这种形态一方面是为了匹配电视下沿的窄边视觉风格，避免安装后出现突兀的厚重感，另一方面，扁平的截面形态能够让箱体在壁挂安装时，突出墙面的厚度控制在较小范围内，不会与电视屏幕的前倾安装角度产生干涉。在安装边界的设计上，壳体两端预留的带衬套固定孔位，是经过安装场景反复校核的：壁挂安装时，孔位的中心距匹配常规55到75英寸平板电视的底部壁挂支架间距，既可以通过配套支架直接固定在电视壁挂架的扩展位上，实现与电视的同步壁挂，也可以通过独立挂片固定在墙面，孔位内的橡胶衬套能够抵消播放时的微小振动传递，避免固定螺丝松动，同时减少振动传递到墙面产生的异音。这款长条形音腔箱体的结构设计，最初是围绕壁挂式平板电视的配套外置发声单元需求展开的，在家庭影音场景里，平板电视自身的内置音腔受限于机身超薄化的设计趋势，往往无法预留足够的共鸣空间，低频表现单薄、声场覆盖范围窄是普遍存在的问题，这类外置条形音腔的核心作用，就是在不占用过多电视柜摆放空间的前提下，补足电视发声的频响短板，同时兼顾壁挂安装时与电视下沿的视觉协调性。从结构设计的思路来看，整个壳体采用一体化压铸成型的方案，首先考虑的是金属壳体本身的结构刚性，相比塑料注塑壳体，压铸铝合金的材质密度更高，自身谐振频率更低，能够有效避免大音量播放时壳体产生的多余共振，减少音染对发声效果的干扰。

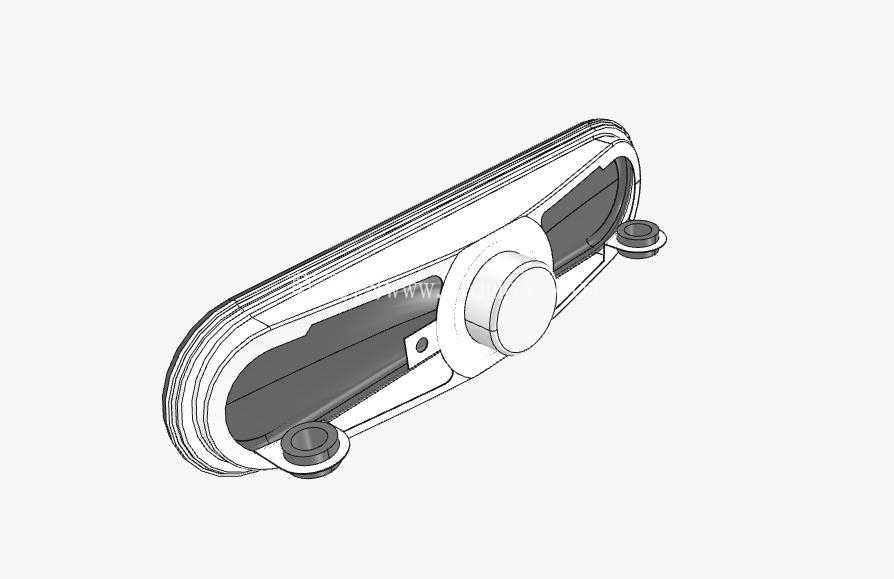

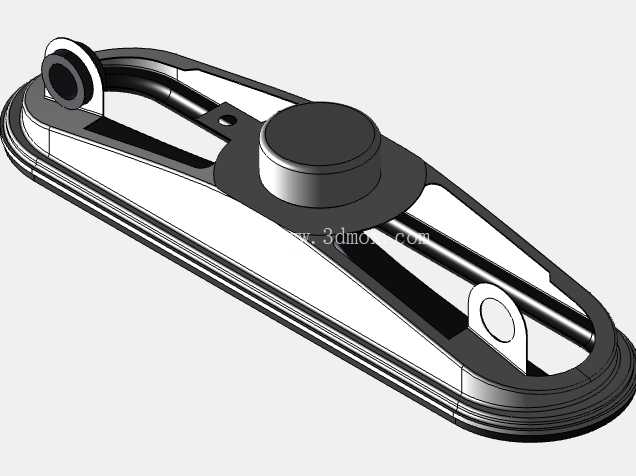

　　箱体中部的凸起结构是单元安装位，这个位置的壳体厚度做了局部加厚处理，内部预留了扬声器单元的安装止口与螺丝柱，能够适配常规尺寸的全频发声单元，凸起的高度刚好覆盖单元的磁钢部分，不会额外增加箱体的整体厚度，同时这个位置的加强筋设计从壳体内部延伸到两端固定位，能够将单元工作时产生的振动分散到整个箱体结构上，避免局部应力集中导致的结构疲劳。音腔的内部腔体做了连续的曲面过渡，没有尖锐的直角结构，这种设计一方面是压铸工艺的需求，能够减少压铸时的铝液填充阻力，降低气孔、缩松等压铸缺陷的产生概率，另一方面，曲面的腔体内壁能够减少声波在腔体内部的驻波反射，让音腔的频响曲线更加平缓，减少不必要的声染色。

　　在实际的安装适配中，这款箱体的底部预留了走线槽位，音频线与供电线可以从槽位内引出，顺着壁挂支架的走线通道隐藏，不会出现明线外露的情况，同时槽位的尺寸足够容纳常规规格的音频线接头，不会出现线材弯折半径过小导致的信号传输问题。从结构强度的校核角度来看，整个壳体的壁厚控制在均匀的1.5mm，局部安装位加厚到3mm，既能够满足压铸工艺的壁厚均匀要求，避免壁厚差异过大导致的冷却变形，也能够在控制整体重量的前提下，保证足够的结构强度，即便是长期壁挂使用，也不会出现壳体变形导致的单元移位、密封失效等问题。两端的固定位做了下沉式设计，固定螺丝安装后，螺丝头部不会突出壳体表面，能够保证安装后外观面的平整性，同时下沉位的深度刚好匹配常规的盘头螺丝尺寸，不需要额外使用装饰盖遮盖，减少了装配的零件数量，也降低了长期使用后装饰盖脱落的风险。在实际的场景适配中，这款箱体除了搭配电视壁挂使用外，也可以直接放置在电视柜面上，壳体底部的两个凸起垫位，能够让箱体与桌面之间留出微小的间隙，避免桌面反射对发声效果的影响，同时垫位的位置经过重心校核，放置时的稳定性足够，不会因为轻微的触碰出现倾倒。

　　整个壳体的外形没有多余的装饰结构，所有的曲面与凸起都服务于功能需求：侧边的流线型收边是为了减少声波的边缘衍射，让声场的扩散更加均匀；中部的单元凸起是为了预留足够的单元安装空间；两端的固定凸台是为了保证安装位的结构强度，没有为了外观造型额外增加无意义的结构，这也是压铸类影音配件结构设计的核心原则，所有的形态设计都要同时满足工艺要求、声学要求与安装要求，三者缺一不可。在压铸模具的设计层面，这款壳体的分型面设置在箱体的最大轮廓线上，能够减少侧向抽芯的结构数量，降低模具的复杂度，同时所有的内部螺丝柱与加强筋都顺着脱模方向设计，没有倒扣结构，能够简化脱模流程，提高压铸生产的良品率，减少后续的机加工工序，降低批量生产的成本。
