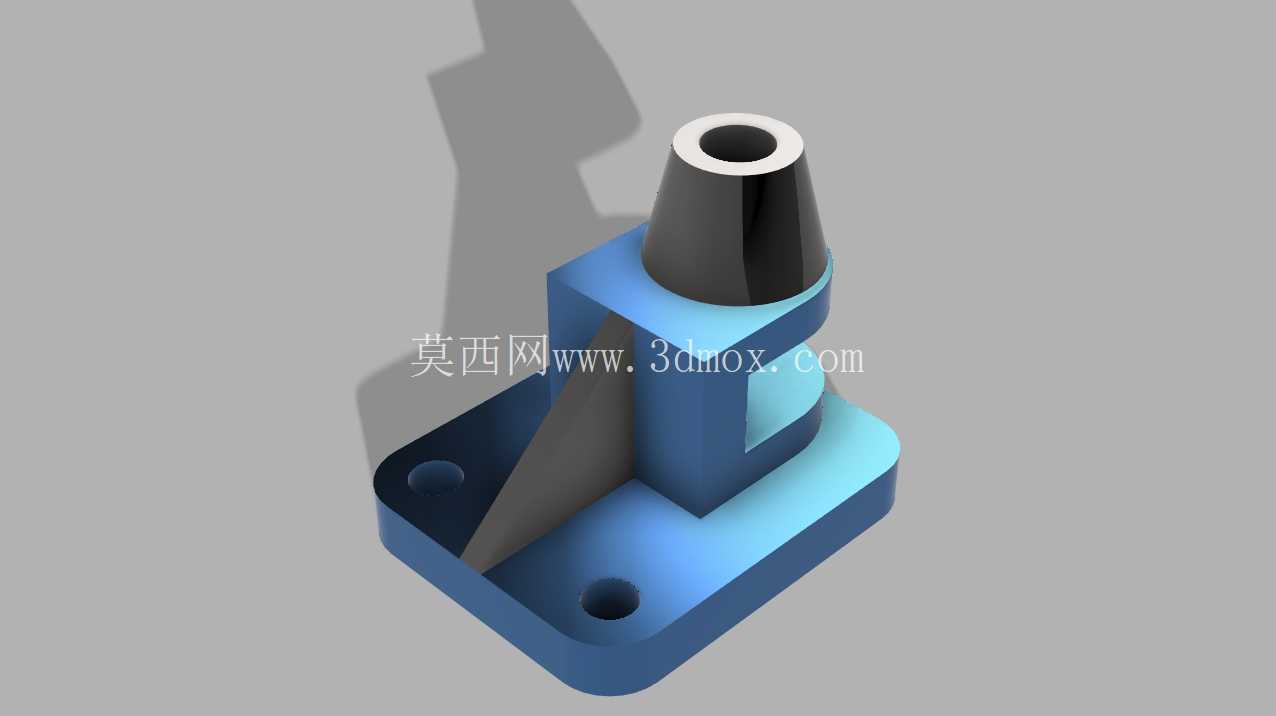

带锥台定位座的L型支撑安装构件

日常做非标工装定位单元的时候，这类带锥台导向的L型支撑件出镜率其实很高，很多人做建模的时候容易忽略安装边界和受力路径的匹配，最后做出来的件要么装不上，要么受侧向力的时候筋位开裂。先从实际应用场景说，这类构件大多用在小型装配工位的工件预定位环节，比如小型压装工位的工件承托、检测工位的基准定位座，锥台部分是直接和工件的定位孔配合的，所以锥面的锥度公差、顶端内孔的同轴度，直接决定了工件重复定位的精度，要是锥度做歪了，工件放上去就会偏斜，后续压装或者检测的数据全都会出错。

从结构设计思路来看，底部的安装板做了两个沉头安装孔，孔位的间距是按照常规的铝型材安装槽间距匹配的，沉头深度刚好覆盖M6内六角螺丝的头部高度，安装之后螺丝头不会突出安装板平面，避免后续放置工件的时候出现干涉。很多新手做这类支撑件的时候，会把竖板和底板直接做直角连接，实际受侧向推力的时候，直角连接处的应力集中非常明显，反复受力之后很容易从根部断裂，所以这个构件在竖板和底板之间加了三角形的加强筋，筋的厚度和竖板壁厚保持一致，既不会因为筋太厚导致注塑或者铣加工的时候出现缩痕，也能有效分散竖板承受的侧向载荷，把锥台受到的径向力顺着筋板传递到底板的整个安装面，而不是集中在直角连接的焊缝或者结合面上。

再看锥台部分的设计，锥台从竖板顶端向外延伸，底部和竖板做了圆弧过渡，避免应力集中在锥台和竖板的连接位置，锥台中心做了贯通的内孔，这个孔不是为了减重，是为了定位的时候排出孔内的空气，要是做成实心锥台，工件定位孔套上去的时候，孔内的空气排不出去，会形成气阻，工件没法完全落位，时间长了孔内还会积存切削液或者灰尘，清理起来非常麻烦。锥面的粗糙度要求也比其他安装面高，一般要做到Ra1.6以下，减少工件反复取放的时候对锥面的磨损，延长整个定位座的使用寿命。

安装边界这块，底板的外形尺寸要比安装孔的分布范围大出至少一个螺丝直径的宽度，保证安装的时候压板或者螺丝有足够的压紧空间，不会因为底板边缘太窄导致压不紧，设备运行的时候出现移位。竖板的高度是根据工件的定位高度来定的，不能太高也不能太低，太高的话锥台顶端会晃，定位精度下降，太低的话工件和锥台的配合长度不够，容易出现定位歪斜。另外整个构件的所有外露棱边都做了0.5mm的倒角，一是避免安装的时候划手，二是去除机加工或者3D打印的时候产生的毛刺，不会因为毛刺垫在安装面上导致整个构件装歪。

实际选型用的时候，要是用在受力比较大的压装工位，壁厚可以适当加厚1-2mm，加强筋也可以做双侧布置，要是用在轻载的检测工位，就可以按照这个模型的壁厚来做，还能适当在底板非安装面做减重槽，减少材料消耗。很多人做这类零件的时候容易忽略锥台和底板安装面的垂直度要求，这个公差一般要控制在0.02mm以内，不然锥台是歪的，哪怕安装面装的再平，定位出来的工件也是斜的，后续工序根本没法做。另外锥台顶端的内孔和外锥面的同轴度也要控制好，要是同轴度超差，锥面磨损会不均匀，用一段时间定位精度就掉了。
