PL3x50规格一字精密螺丝刀三维建模

日常做精密装配、小型电子设备维修、工装夹具调试的场景里，这类小规格一字螺丝刀的使用频率极高，这次建模的核心动因，是之前做桌面小型工装支架设计时，手边常用的这套精密螺丝刀原包装破损丢失，没有现成的尺寸参考来做工具收纳位的适配设计，索性直接对照实物完成了整支工具的三维建模，后续做工具挂板、收纳盒内衬的刀头避让槽、手柄卡位设计时，就能直接调取模型做干涉检查，不用反复拿实物测量比对。

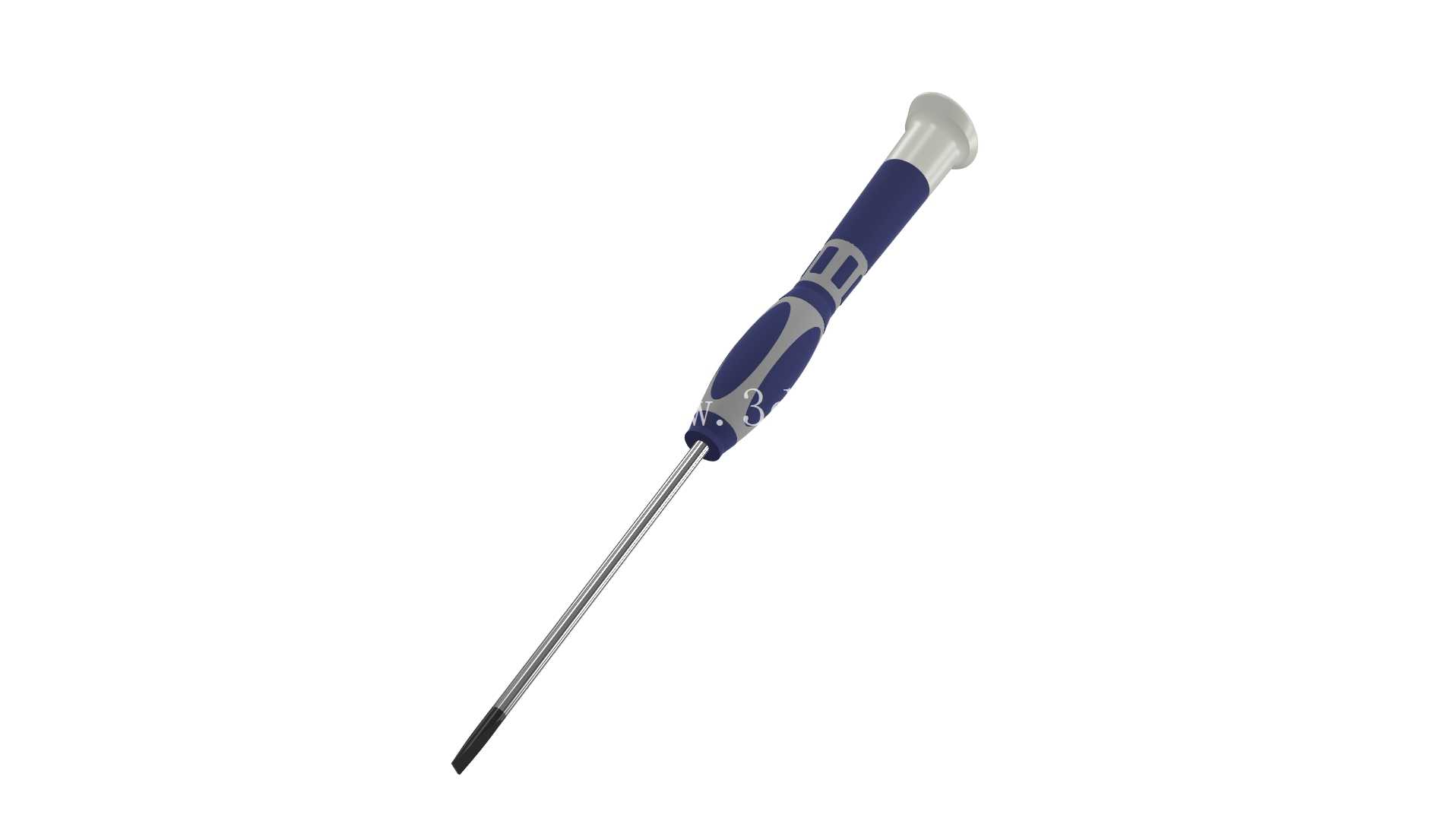

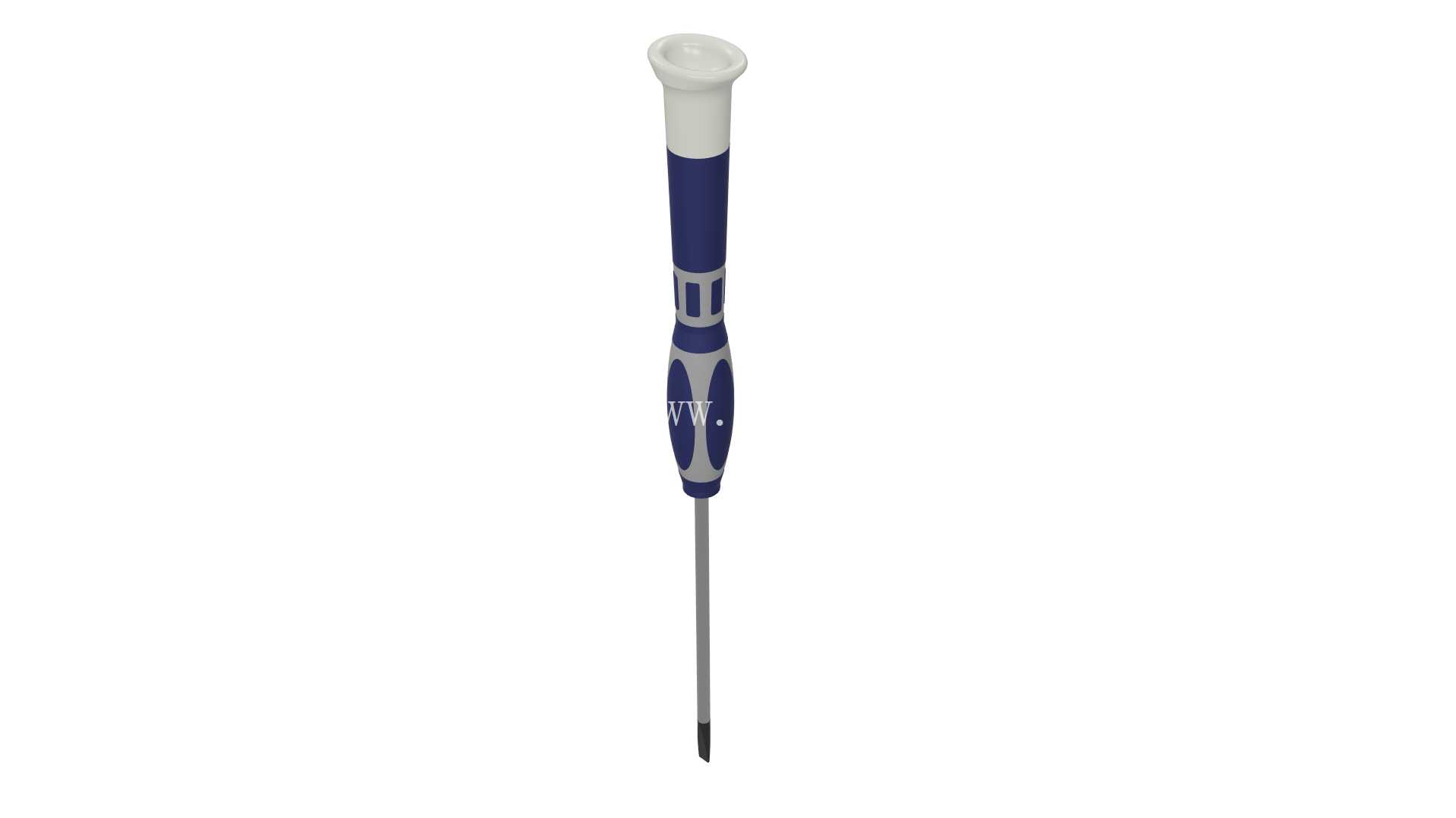

整支工具的结构分为三个核心部分：金属刀杆、防滑手柄、尾部旋压帽，刀杆部分采用PL3x50的规格，也就是一字刀头宽度3mm，刀杆有效工作长度50mm，刀杆整体采用冷轧合金钢材的等径圆杆设计，从刀头位置到与手柄衔接的根部，直径保持一致，刀头位置做了精准的一字平口磨制，刃口厚度控制在0.4mm，刚好适配M2-M3规格的一字槽螺钉，不会因为刃口过厚撑坏螺钉槽，也不会因为刃口过薄在施加扭矩时发生崩刃。刀杆与手柄的衔接位置做了滚花压合结构，建模时特意还原了这个位置的过盈配合特征，避免后续做装配动画或者受力仿真时，出现刀杆与手柄相对滑动的错误。

手柄部分是整支工具人机交互的核心，整体长度控制在85mm，最大握持直径22mm，符合成年人手指捏持的舒适尺寸，手柄主体采用硬质工程塑料作为基底，表面覆盖双色注塑的软胶防滑层，软胶区域做了内凹的弧形指位设计，分别对应食指、中指、无名指的捏持位置，捏持时手指不会因为施力旋转发生打滑。手柄上的标识凹槽建模时做了0.3mm的下沉深度，后续如果做渲染或者实物3D打印验证，可以直接在这个位置填充不同颜色的材料还原标识效果。手柄尾部的旋压帽采用光滑的金属圆顶设计，直径12mm，做精密调整时可以用掌心抵住这个位置，手指旋转手柄就能完成极小行程的螺钉微调，这个位置建模时特意做了圆角过渡，没有尖锐棱角，长时间抵靠掌心不会产生压痕。

建模过程中没有做多余的非必要特征还原，同系列其他规格的螺丝刀，比如PL2.5x50、PL2x50、PH1x50、PH0x50、PH00x50这些型号，因为手柄结构完全一致，只是刀头规格和长度有区别，当前做收纳设计只需要用到PL3x50这一款的模型，所以没有额外做其他规格的建模，避免模型文件出现冗余特征，占用不必要的装配体资源。做结构验证的时候，特意核对了刀杆与手柄的同轴度，控制在0.05mm以内，和实物的装配精度保持一致，后续如果用这个模型做工具收纳的孔位设计，预留0.2mm的间隙就能顺利取放，不会出现卡滞或者间隙过大晃动的问题。

从实际工程应用的角度看，这类手动工具的三维模型，除了做收纳场景的设计适配，还可以用于装配操作的人机工程仿真，模拟工人在狭小空间内使用螺丝刀拧螺钉时的操作角度、手部活动空间，提前排查装配工位的干涉问题，比如在做小型服务器机箱内部的装配工位设计时，就可以调取这个螺丝刀模型，模拟刀杆伸入机箱内部的深度，确认周边的电容、散热片不会挡住手柄的旋转路径，提前调整工位的工装布局，避免实际生产时才发现操作空间不足，再返工修改工装结构。另外在做维修工具套装的产品设计时，这个模型也可以直接作为基础款螺丝刀的原型，调整刀头规格、手柄配色就能快速衍生出整个系列的产品模型，大幅减少重复建模的工作量。

建模时的尺寸边界全部按照实物的最大外轮廓设定，整支工具总长度135mm，最大外轮廓就是手柄位置的22mm直径，没有超出这个范围的凸起结构，做收纳格设计时，单格尺寸只要做到长140mm、宽25mm、深25mm，就能完全容纳这支螺丝刀，预留的间隙还能方便戴手套时取放。刀头位置的一字槽做了微小的倒角处理，和实物的刃口钝化特征一致，避免模型在做装配仿真时，刀头刃口和螺钉槽出现尖锐边的干涉报错，也更符合实际产品的加工工艺——量产的螺丝刀刀头都会做微小的刃口钝化，提升刃口的抗崩裂性能，不会像完全锋利的刃口那样容易磕碰损坏。
