工业用交流齿轮传动电机外观结构设计

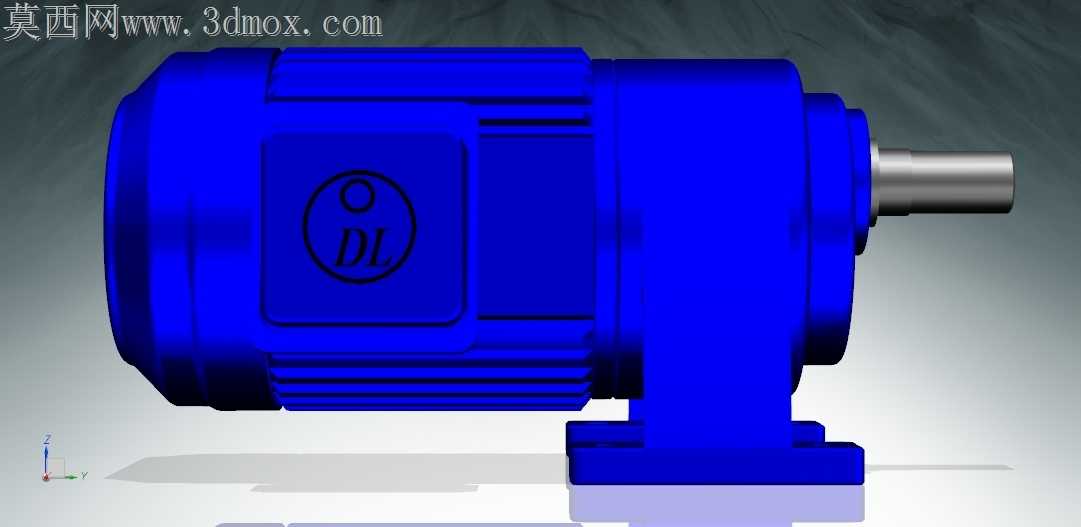

这款交流齿轮电动机的外观结构设计，主要面向中小功率工业传动场景，可适配轻工生产流水线、小型输送设备、食品包装机械、纺织辅机等对安装空间有紧凑要求的动力配套场景，作为整套设备的动力输出核心，它承担着将电能转化为适配转速机械能的作用，通过集成齿轮减速结构，能够在有限体积内实现输出扭矩的提升，匹配低速重载的终端负载需求，避免额外搭配独立减速装置带来的安装空间浪费与装配成本上升。从功能特性来看，该设计重点优化了电机壳体的散热结构，壳体表面排布的轴向散热筋条，既能够提升壳体整体结构刚性，抵御装配与运行过程中的外力磕碰，又能增大壳体与空气的接触面积，在电机持续运行过程中辅助带走绕组产生的热量，避免内部温升过高影响绝缘部件使用寿命，保障长时间工况下的运行稳定性。输出轴端采用标准化的轴伸设计，预留了键槽安装位置，能够直接适配联轴器、传动齿轮、同步带轮等常见传动连接件，减少终端用户的二次加工工作量，提升装配适配效率。在设计思路上，整体采用一体化集成的布局思路，将齿轮传动腔与电机定子腔整合在同一壳体基准上，从根源上减少了分体式结构带来的装配同轴度误差，降低运行过程中的齿轮啮合噪音与轴系跳动量，同时壳体边角处均做了圆弧过渡处理，既能够避免装配过程中尖锐边角划伤操作人员，也能减少壳体铸造过程中的应力集中问题，提升壳体毛坯的成品率与结构强度。从安装边界来看，该设计的整体外形呈规整的圆柱状布局，输出轴与壳体保持严格同轴，安装法兰面设置在轴端根部，预留了均匀分布的安装孔位，能够适配卧式脚座安装、法兰端面安装等多种常见的电机安装形式，安装过程中无需额外预留过大的周边操作空间，可直接嵌入设备的预留安装位，接线盒位置设置在壳体侧上方，既方便现场布线操作，也能避免设备运行过程中滴落的液体、掉落的碎屑直接进入接线部位，提升现场使用的防护适配性。整体外观设计兼顾了工业场景下的实用性与装配便捷性，没有多余的装饰性结构，所有外部造型特征都服务于散热、装配、防护的实际使用需求，能够很好适配各类通用工业设备的动力配套要求。
