改进版FDM熔融沉积桌面级3D打印机结构

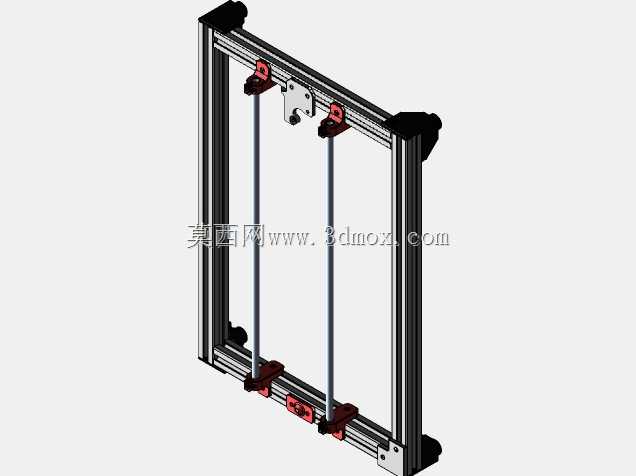

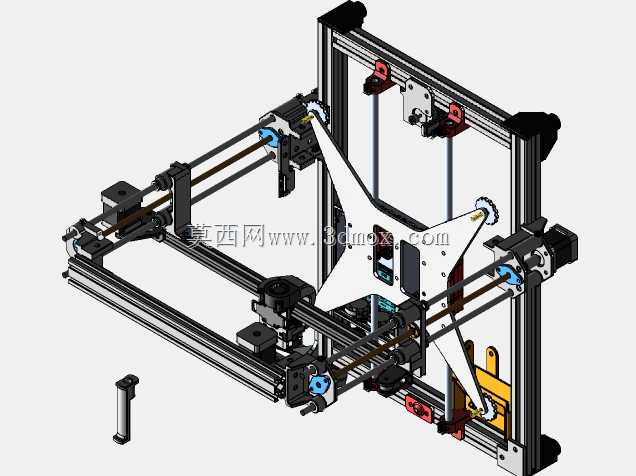

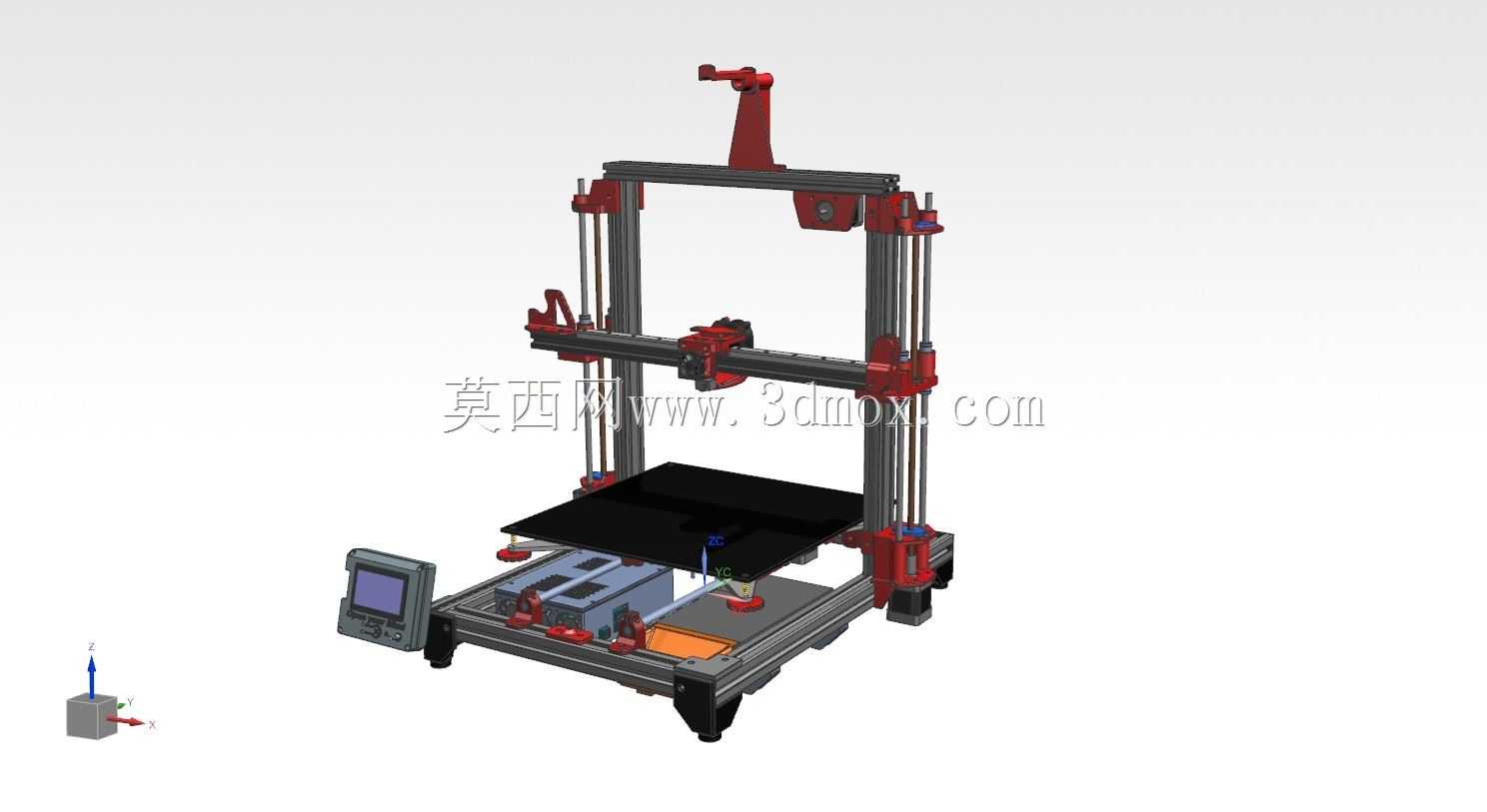

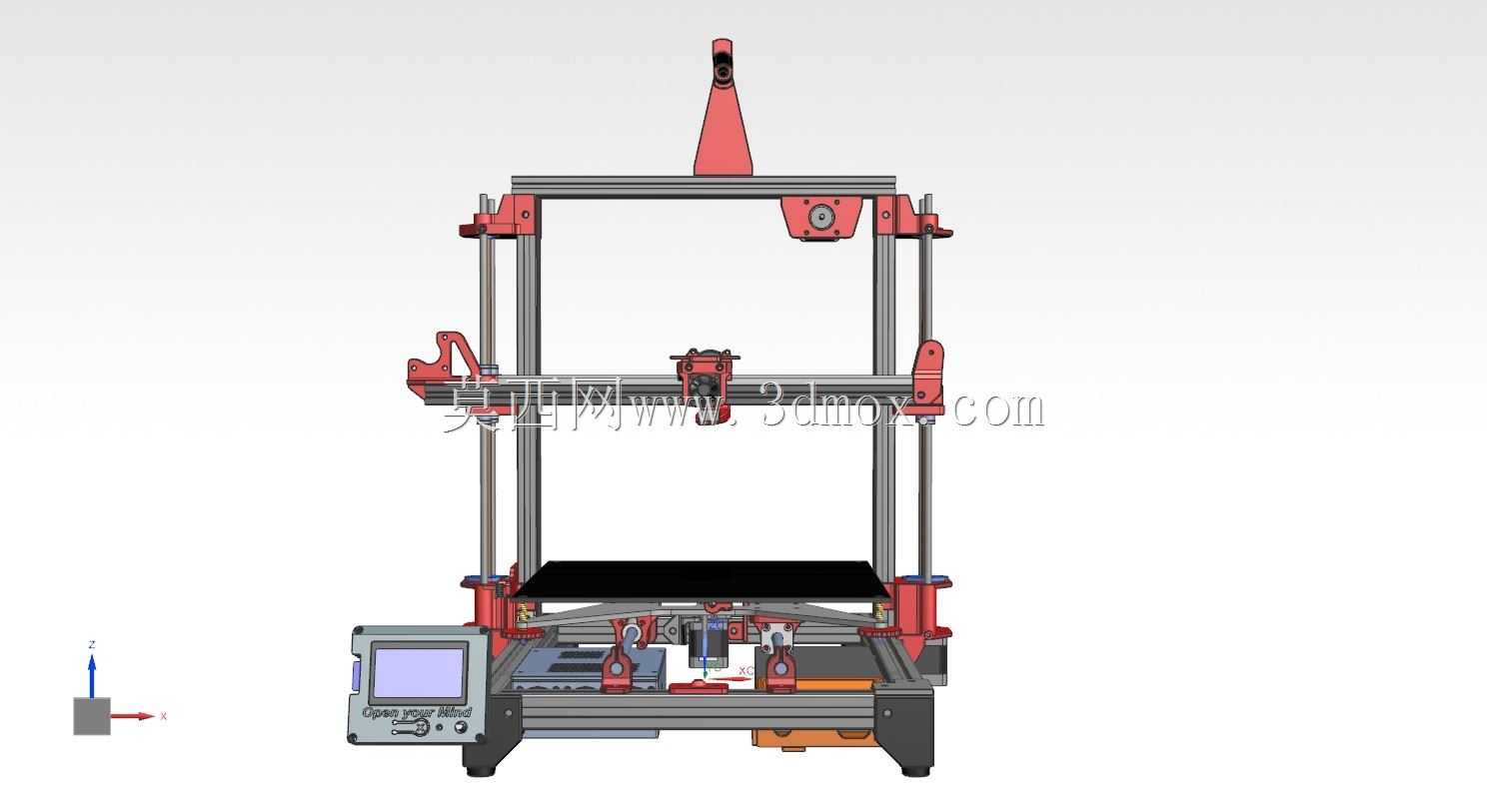

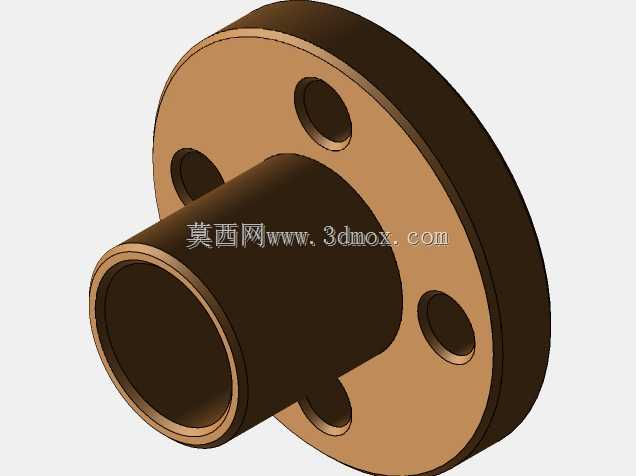

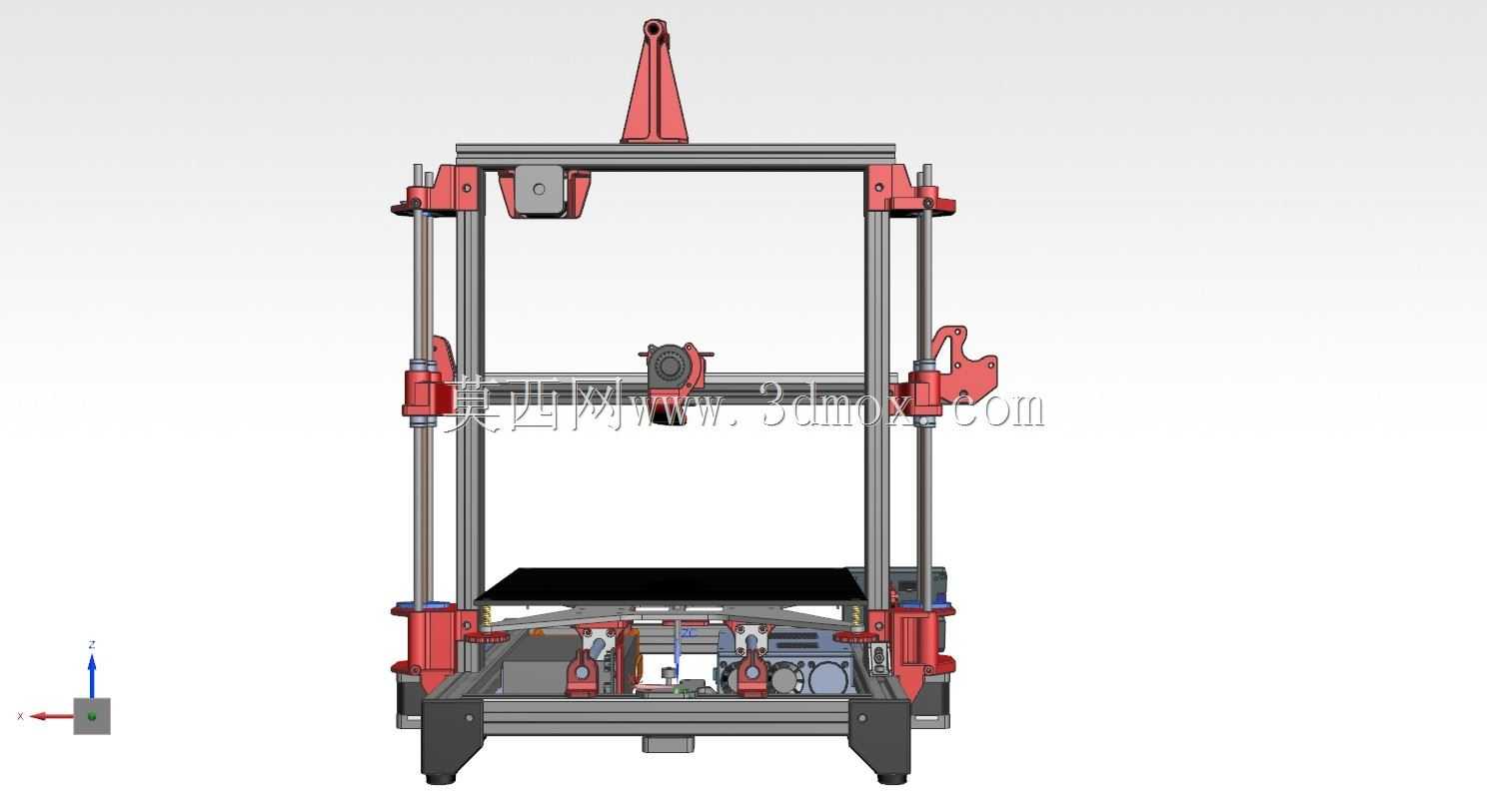

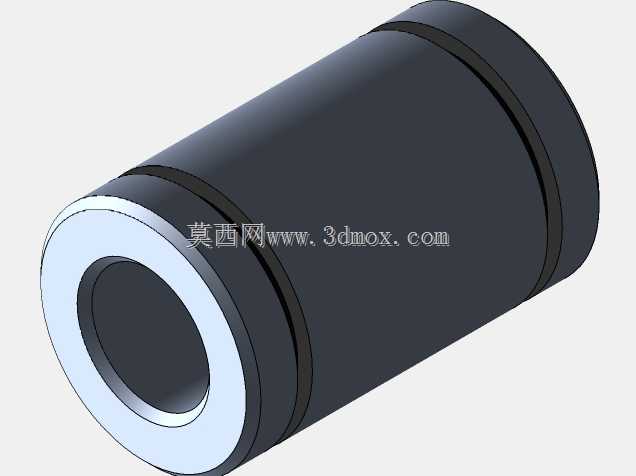

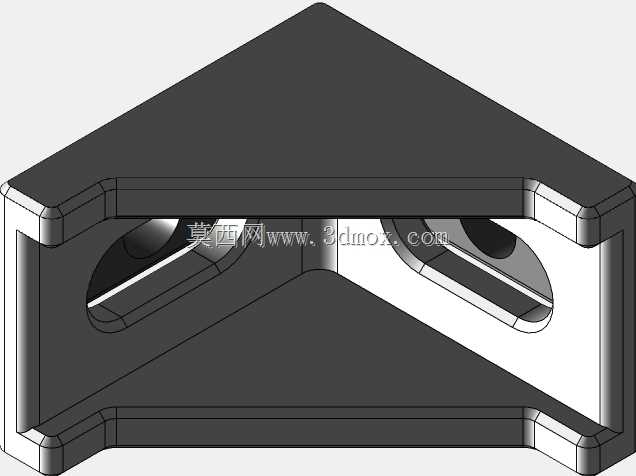

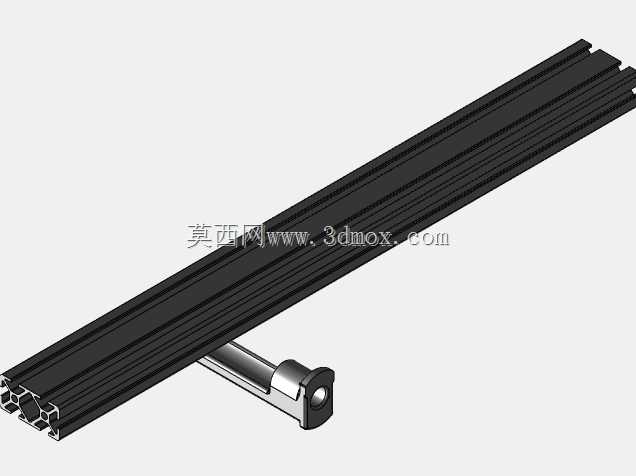

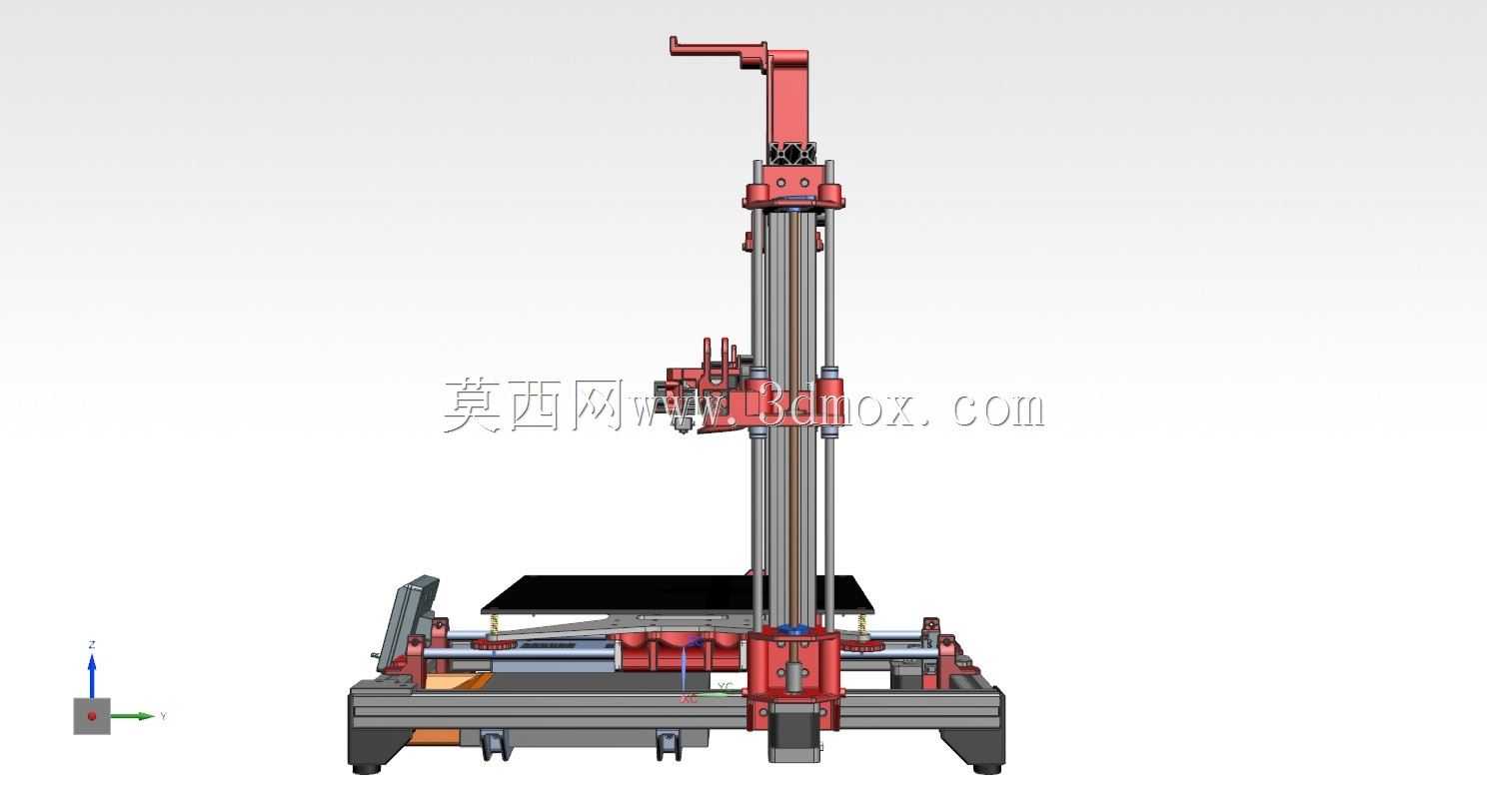

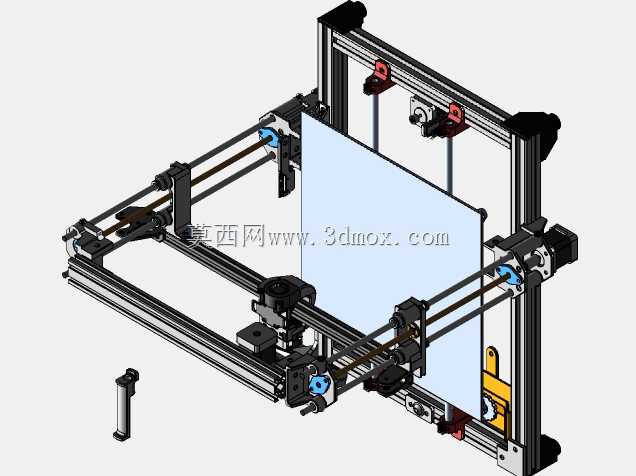

　　这款桌面级熔融沉积成型设备的结构设计，核心围绕个人工作室、创客空间的小批量定制零件制作场景展开，可覆盖手板验证、工装夹具打样、创意结构件制作等实际使用需求，无需配套工业级设备的专用场地与配套辅助设施，普通工作台面即可完成部署使用。整机采用标准欧标铝型材搭建主体框架，型材槽位直接作为运动轴的安装基准，省去了额外加工定制框架的工序，装配时可通过型材螺母灵活调整各轴的安装位置，后期维护更换零部件时无需对主体结构做破坏性拆解，大幅降低了设备的改装与维护成本。运动系统采用十字轴龙门布局，X轴负责打印头的横向移动，Y轴集成在成型平台下方负责纵向进给，Z轴通过双丝杆配合直线光轴做垂直方向的升降，这种布局能在有限的占地面积内争取更大的成型空间，

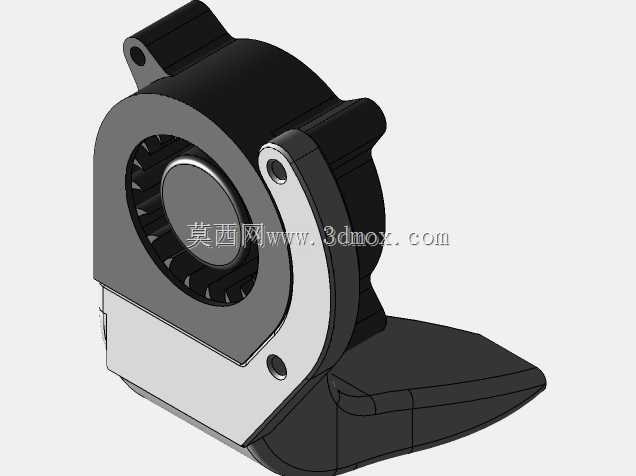

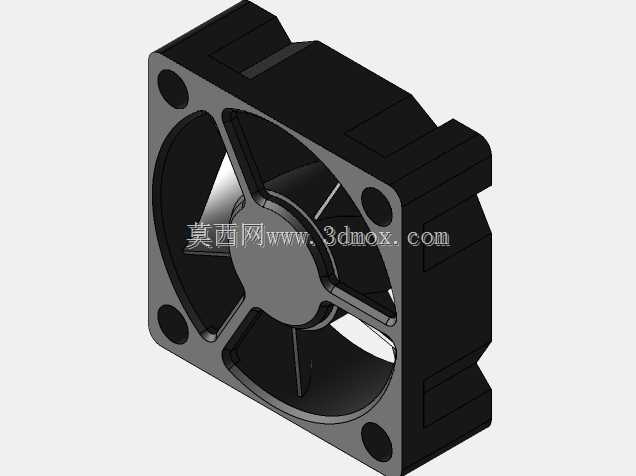

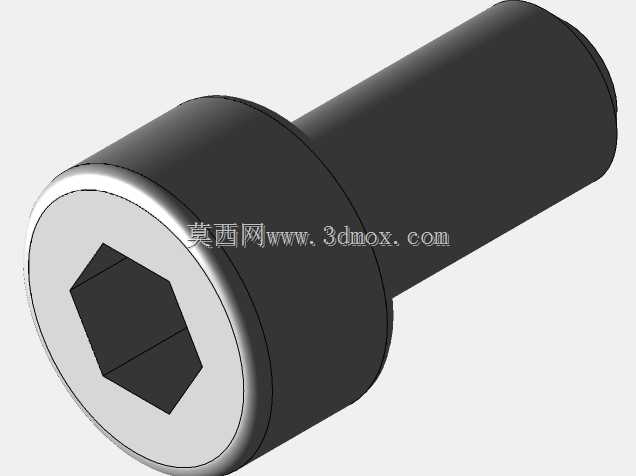

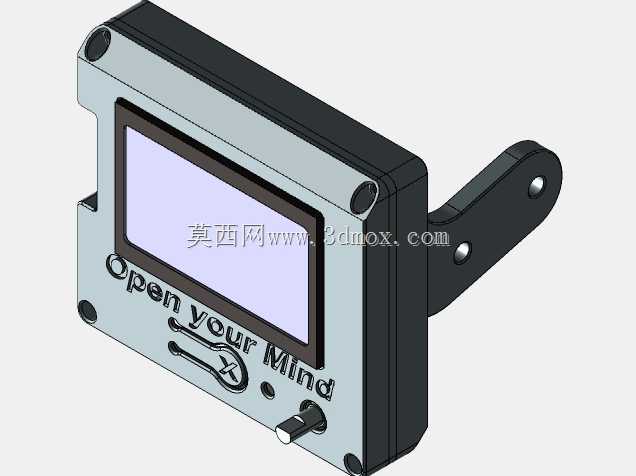

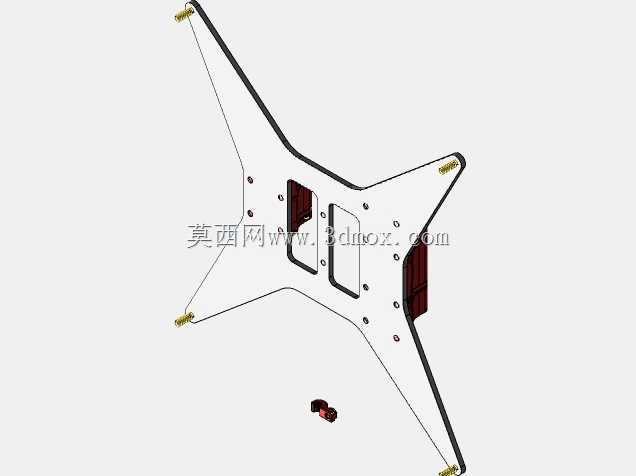

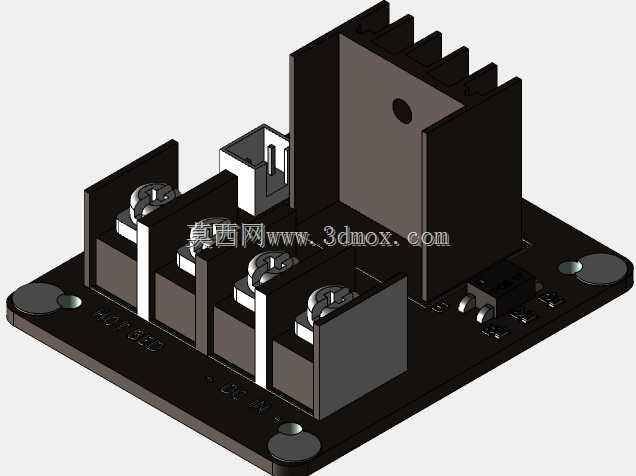

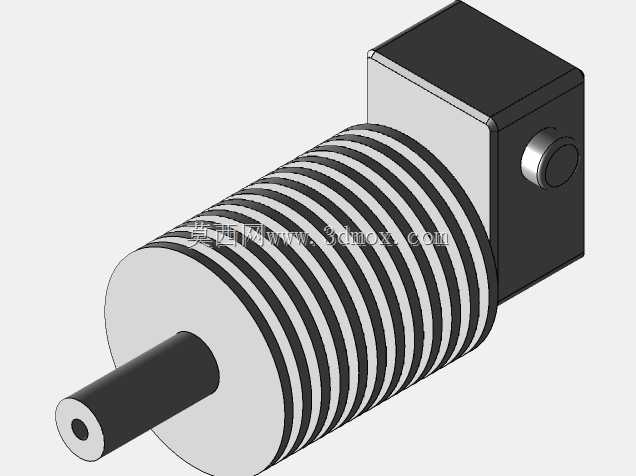

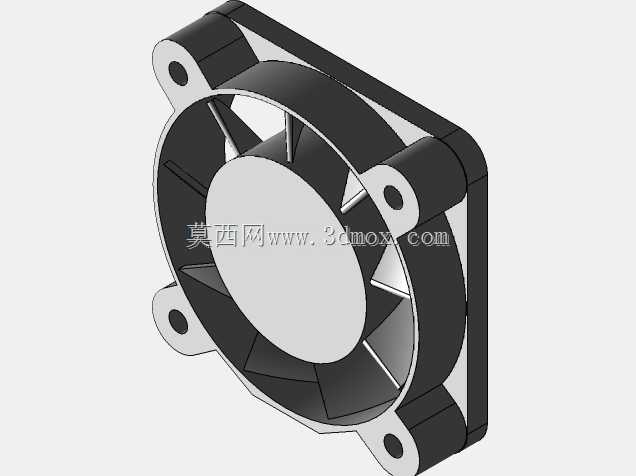

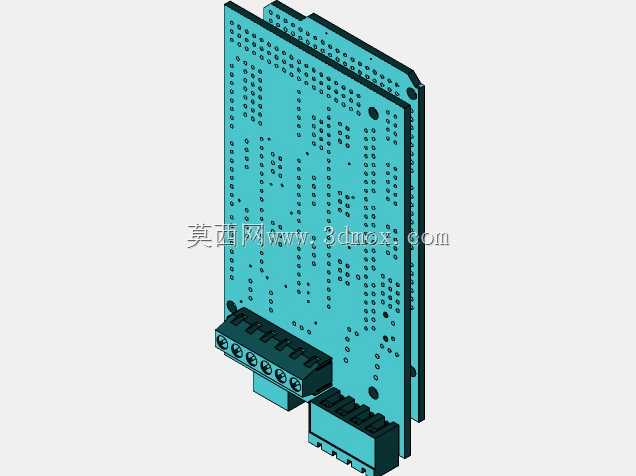

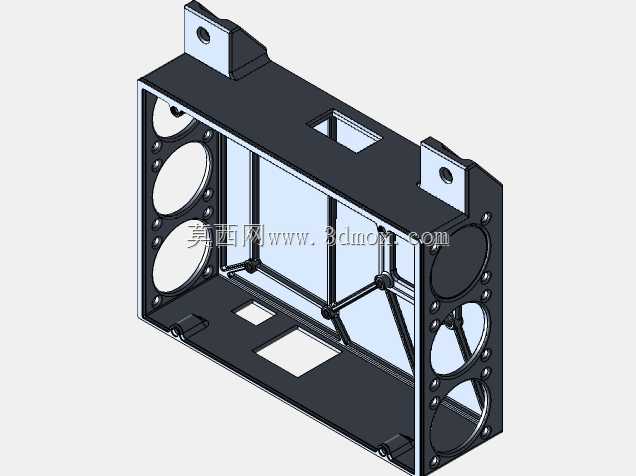

　　同时将运动部件的重量控制在合理区间，避免运动惯量过大导致的打印层纹错位问题。成型平台采用水平调节结构，配合底部的调平螺母可快速完成平台与打印头的平行度校准，平台表面预留了柔性贴膜的安装位，打印完成后可直接取下柔性板弯折完成零件脱模，无需借助铲刀等工具撬动，减少平台表面的刮损概率。打印头模块采用快拆式设计，挤出机构与加热喷嘴集成在同一安装座上，更换不同口径喷嘴或者维护散热组件时，仅需松开两颗固定螺丝即可完成拆卸，无需重新校准整个X轴的运动平行度。设备左侧预留了触控显示屏的安装位置，所有操作按键与状态显示都集成在该模块上，操作人员无需外接电脑即可完成打印参数调整、文件读取、打印进度监控等操作，设备底部的控制仓预留了主控板、

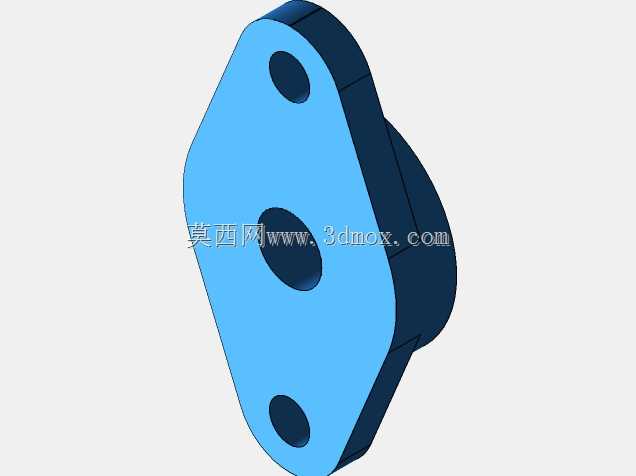

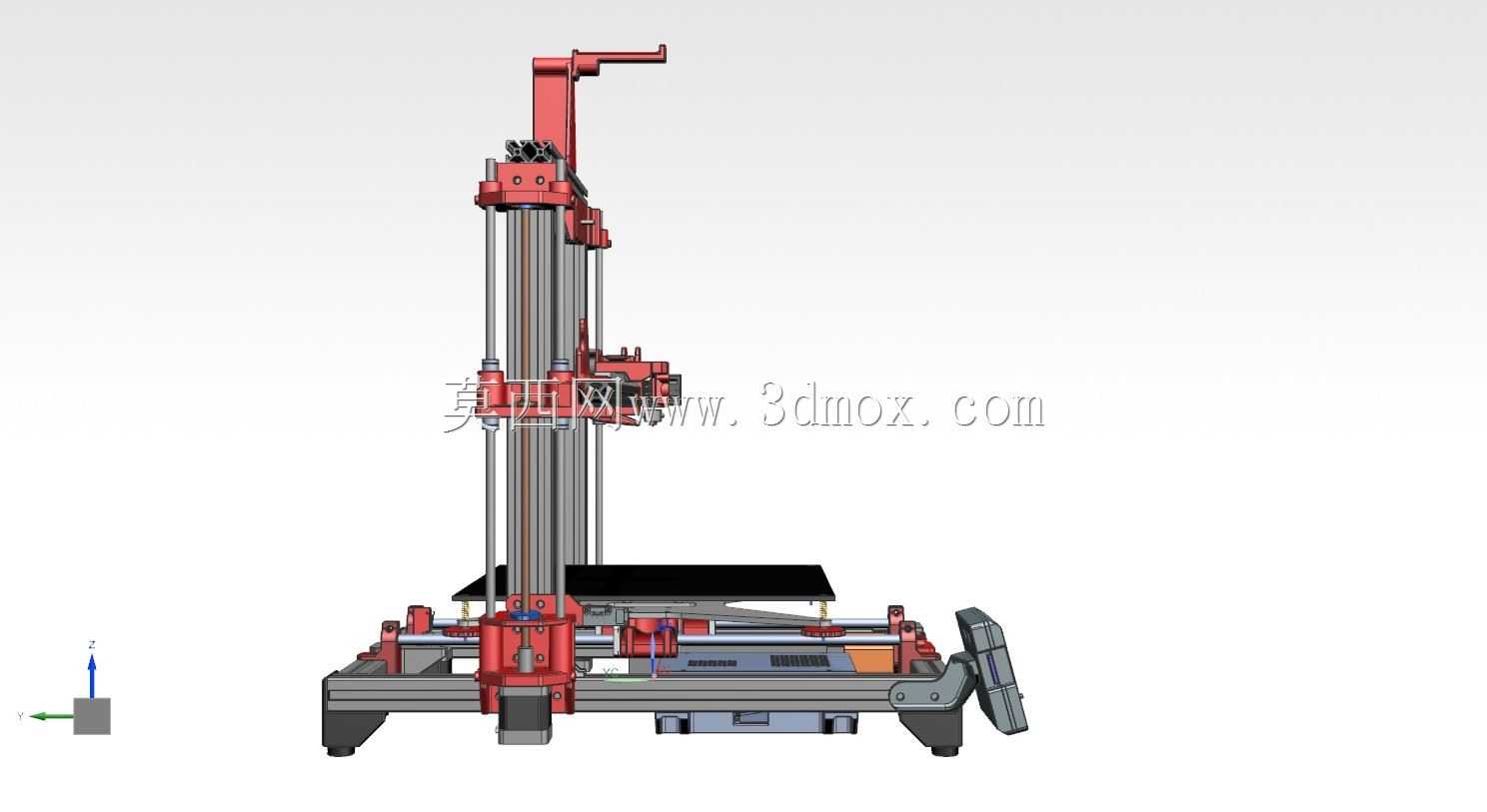

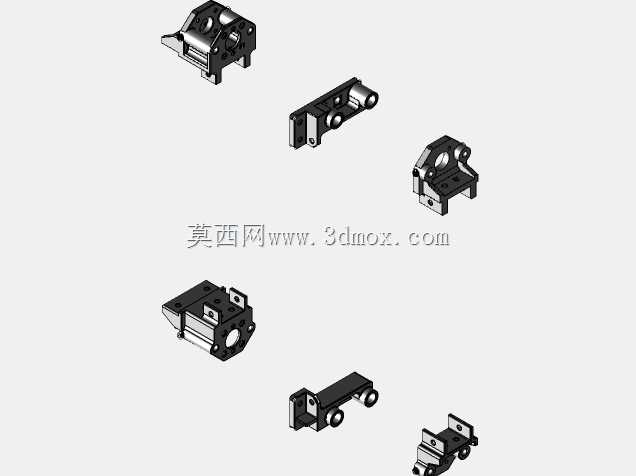

　　电源模块的安装空间，走线沿铝型材槽位布置，通过线卡固定避免运动过程中线缆与传动部件发生干涉。整机的安装边界充分考虑了桌面使用场景，底部四个减震脚座可抵消部分运动过程中产生的振动，避免设备运行时在工作台面发生位移，框架顶部预留了耗材架的安装位，可直接挂载1kg规格的标准耗材卷，无需额外配置独立的耗材支架，进一步压缩了设备的整体占用空间。从结构设计逻辑来看，这款设备在原有初代机型的基础上优化了各轴的支撑点位置，将Z轴的丝杆支撑座从底部延伸至框架中部，减少Z轴升降过程中的悬臂晃动量，同时调整了X轴传动皮带的张紧结构，无需拆解外罩即可完成皮带张紧度的调节，日常维护的操作门槛大幅降低，适合具备基础机械装配能力的用户自行组装调试，也可作为小型增材制造设备的结构参考方案，用于衍生不同成型尺寸的定制化机型。
