家用台式转页扇外观结构三维设计

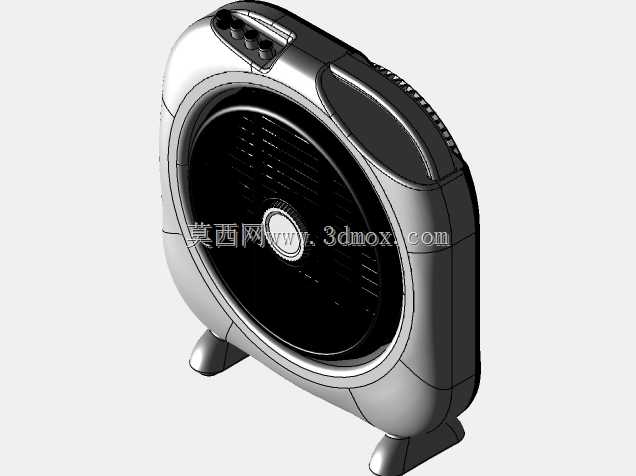

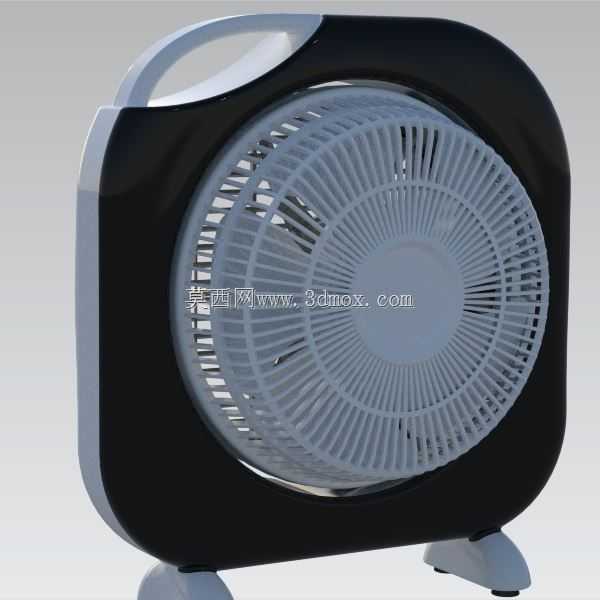

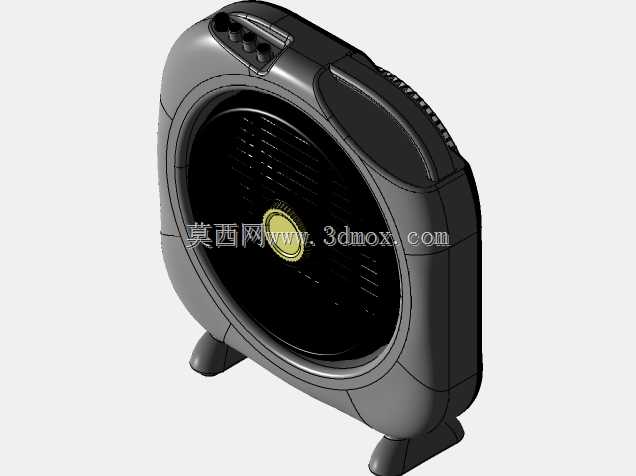

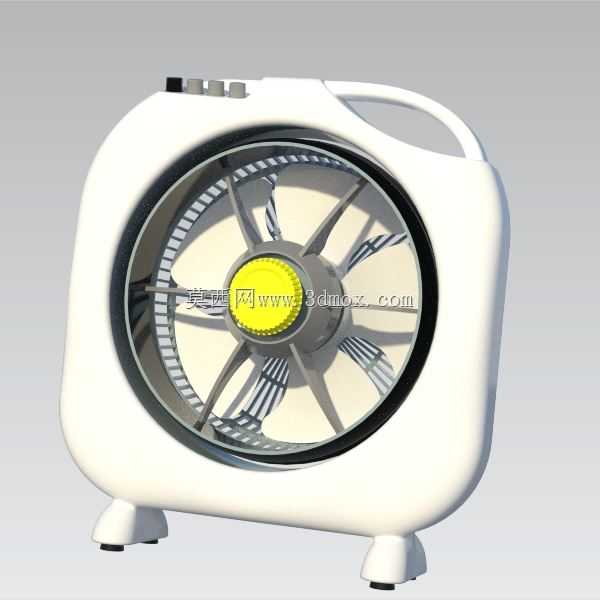

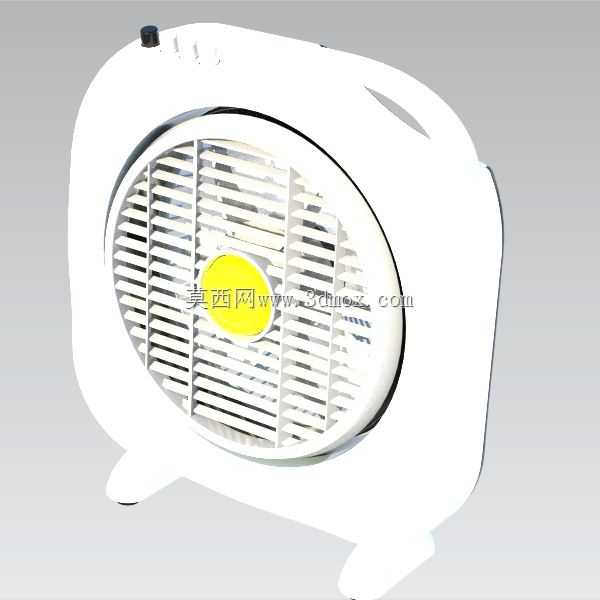

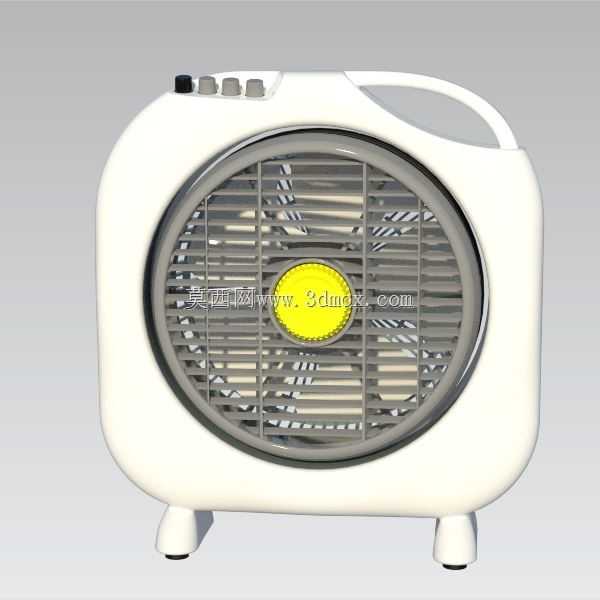

这款台式转页扇的三维建模，完全围绕民用小空间通风场景的实际使用需求搭建，覆盖了从桌面摆放、近距离送风到日常移动使用的全场景适配逻辑。日常使用中，这类风扇常被放置在书桌、床头柜、工位台面等区域，针对这类使用场景的空间限制，建模阶段就严格控制了整机的外廓尺寸，整体横向宽度控制在320mm以内，纵向深度不超过180mm，整机高度含底部支撑脚仅280mm，不会占用过多台面有效使用面积，哪怕是摆放了显示器、水杯、文件架的紧凑工位，也能留出足够的摆放余量，不会和周边物品产生干涉。底部的两个支撑脚做了12mm的垫高设计，既保证了进风侧的空气流通通道不被台面遮挡，也预留了电源线的走线空间，避免线材被机身挤压弯折，同时支撑脚底部预留了防滑胶垫的安装槽位，安装胶垫后整机的静摩擦系数足够，日常误碰或者台面轻微震动时不会出现滑移移位的问题。顶部的提手做了一体化的弧形内凹设计，内凹弧度完全贴合成年人四指的弯曲形态，提手边缘做了R3的圆角过渡，没有尖锐棱角，单手提拎移动时不会硌手，整机重量控制在1.8kg以内，移动时不需要耗费过多力气，老人小孩也能轻松挪动位置。顶部的控制按键区域做了下沉式的布局设计，四个按键分别对应关、弱风、中风、强风档位，按键的按压行程设置为5mm，按压力度控制在1.5N-2N之间，按压反馈清晰，不会出现卡滞或者误触发的问题，按键和壳体的配合间隙控制在0.2mm，既保证按键活动顺畅，也不会出现缝隙过大积灰的问题。正面的转页护罩采用了同心圆式的格栅设计，格栅条的宽度设置为6mm，格栅间隙控制在8mm以内，符合家用小电器的安全防护要求，能够避免儿童手指伸入接触内部扇叶造成危险，同时格栅的倾斜角度经过反复调整，能够配合内部转页的旋转，将送风气流打散成柔和的漫射风，不会像传统落地扇那样直吹人体产生强烈的风感刺激，长时间近距离使用也不会造成体感不适。扇叶部分采用了五片不等距的轴流扇叶设计，扇叶的翼型截面经过气流仿真优化，在1200rpm的额定转速下，能够实现每小时240立方米的送风量，同时扇叶的不等距排布能够打散旋转过程中产生的周期性气流脉动，有效降低运行时的气动噪音，1米距离的运行噪音控制在42分贝以内，夜间放在卧室使用也不会干扰睡眠。机身背部的进风区域设置了可拆卸的滤网安装槽，用户可以自行加装初效滤网，过滤进风空气中的浮尘、毛发等杂物，既能够保持内部扇叶的清洁，也能提升吹出气流的洁净度，滤网的拆卸不需要额外工具，通过卡扣结构就能快速取下清理。建模过程中，所有的壳体配合都预留了合理的公差间隙，前后壳的连接采用卡扣加自攻螺丝的组合固定方式，卡扣沿壳体周向均匀排布，螺丝孔位隐藏在底部支撑脚和背部标签区域，不会破坏机身外观的整体性，同时内部的电机安装位做了十字形的加强筋结构，既能够提升电机安装的结构强度，减少电机运行时的震动传递，也能减少壳体的用料，控制整机的生产成本。电源线的出线位置设置在机身背部的左下角，出线处做了防弯折的橡胶护套设计，能够避免电源线反复弯折造成线芯断裂，护套的弯曲半径设置为10mm，符合线材的最小弯曲半径要求，长期使用也不会出现线材外皮破损的问题。
