仿生扑翼联动机械结构装置

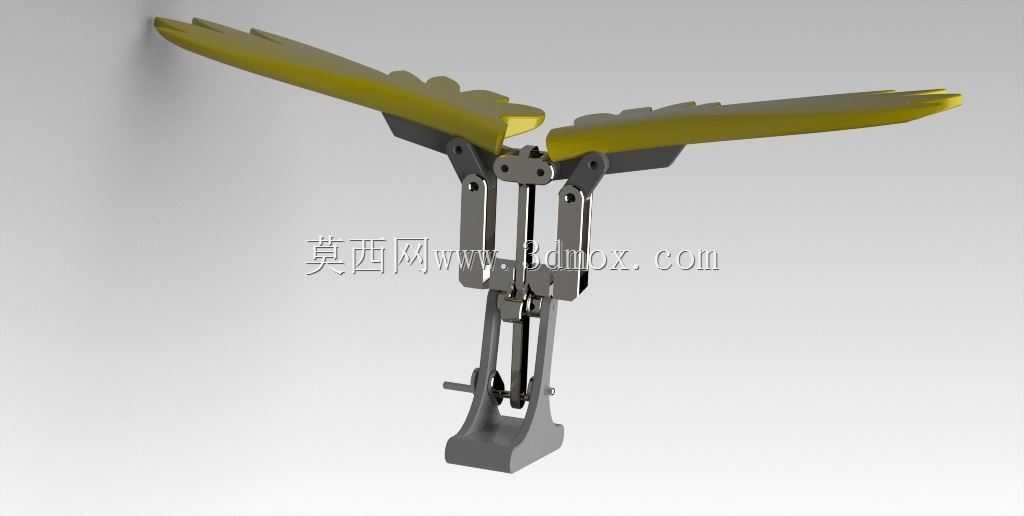

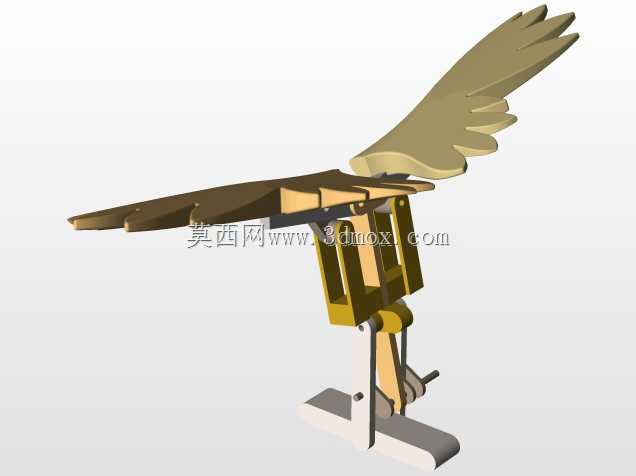

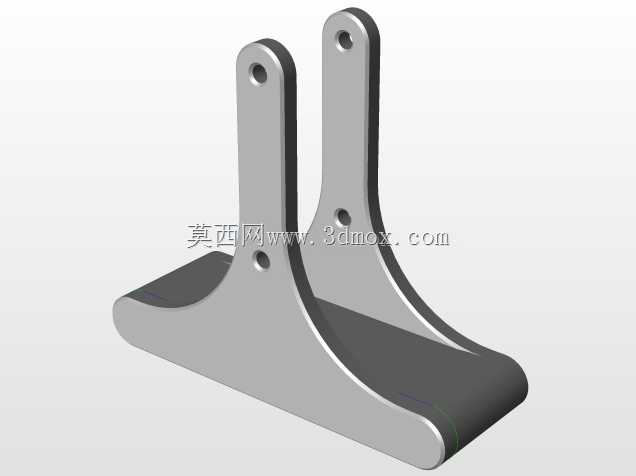

这套仿生扑翼联动结构，最初的设计出发点是为小型扑翼飞行器、动态艺术装置提供可复用的机械传动参考，在文创展陈、科普教具、微型仿生飞行器研发场景中都能找到适配空间。从结构逻辑来看，整套装置以底部的立式支撑座为安装基准，支撑座采用带加强筋的块状结构，底部预留平整安装面，可通过螺栓固定在试验台、展陈基座或者飞行器机身框架上，安装面的平面度公差控制在0.1mm以内，避免安装后传动卡滞。支撑座向上延伸出两根平行的竖向导杆，作为整套翼面动作的导向基准，导杆表面做硬化处理，降低往复运动过程中的磨损量。

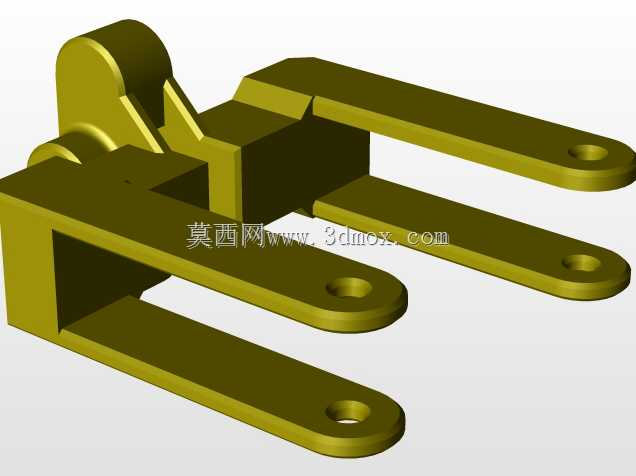

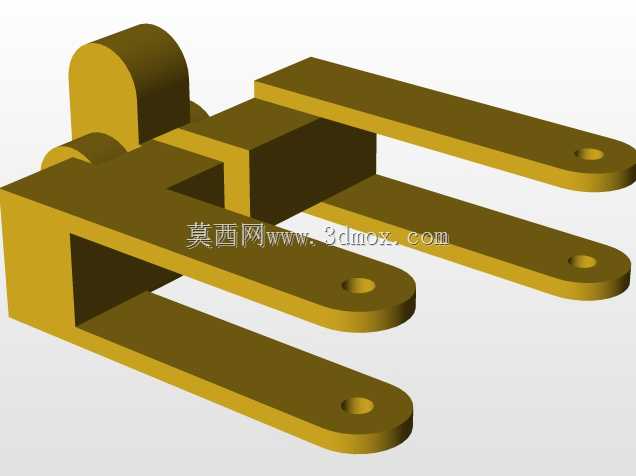

传动核心位于竖向导杆的中段，采用对称布置的铰接连杆结构，中间的滑动块可沿竖向导杆做上下往复运动，滑动块两侧通过销轴分别连接左右两组翼根摇臂，摇臂与翼面支撑骨架采用铰接连接，当滑动块沿导杆上下移动时，会通过连杆带动两侧摇臂绕翼根铰接轴做定角度往复摆动，最终带动两侧翼面完成上下扑动的动作，整套传动的传动比经过反复校核，滑动块每完成一个全行程的上下移动，两侧翼面即可完成一次完整的扑翼循环，扑动角度范围可通过调整滑动块的行程限位进行调节，常规工况下翼面扑动角度范围在0到45度之间，可根据实际使用需求调整限位块位置改变扑动幅度。

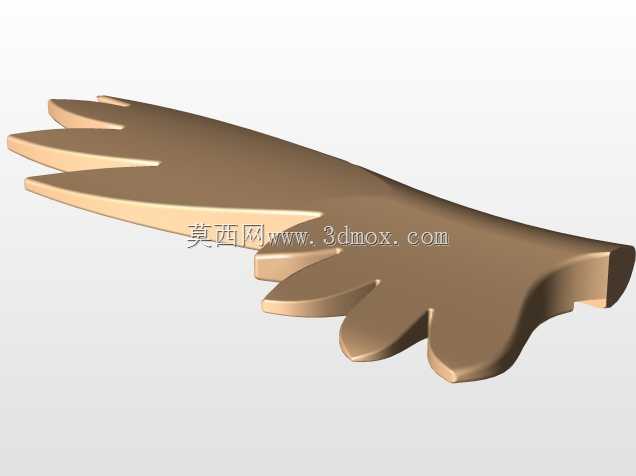

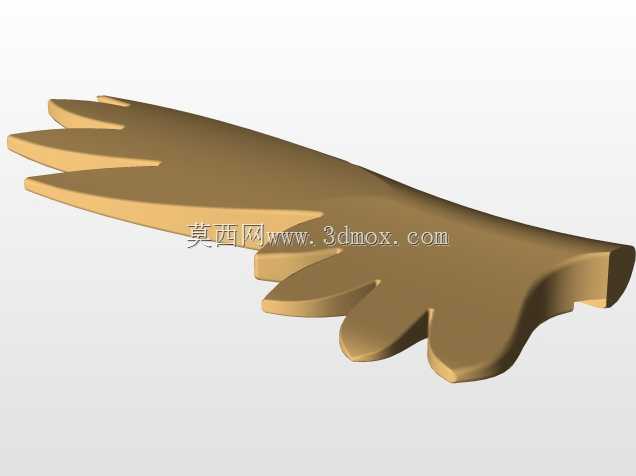

翼面部分采用分段式骨架设计，每侧翼面都由多段铰接的翼肋组成，翼肋之间预留微小活动间隙，在翼面上下扑动的过程中，翼肋可随气流阻力产生自适应的微小扭转，模拟真实鸟类翼面的柔性形变效果，降低扑动过程中的空气阻力，提升动作的仿生拟真度。翼面骨架与摇臂的连接位置设置了角度微调结构，可通过调整连接螺栓的固定位置，改变翼面初始安装角，适配不同负载、不同扑动频率下的气动需求。

从安装边界来看，整套结构完全采用左右对称布局，竖向支撑的总高度约为翼面完全展开后单侧翼展的二分之一，翼面完全展开时两侧翼尖的横向总宽度为结构总宽度的最大值，安装时需要在翼面扑动的上下轨迹范围内预留足够的安全空间，避免翼面动作过程中与周边结构产生干涉。所有铰接位置都采用间隙配合的销轴连接，销轴端部设置卡簧限位，防止运动过程中销轴脱出，铰接配合面预留润滑脂填充空间，长期往复运动时可定期补充润滑，降低铰接位置的磨损，延长结构使用寿命。

在实际应用场景中，若用于科普教具，可在底部滑动块位置连接手动驱动杆，通过手动按压即可带动翼面扑动，直观展示连杆联动的机械原理；若用于动态艺术装置，可在滑动块底部连接微型曲柄滑块机构，搭配低速电机驱动，实现翼面持续匀速扑动的动态展示效果；若用于微型扑翼飞行器研发，可在原有结构基础上做轻量化优化，将金属材质替换为高强度工程塑料，降低整体结构重量，搭配微型伺服电机即可作为飞行器的扑翼动力输出结构。整套结构的所有零件都采用规则的几何造型，没有复杂异形曲面，加工难度低，铰接孔的位置公差控制在0.05mm以内，可保证两侧翼面动作的同步性，避免出现两侧扑动角度不一致导致的受力偏载问题。
