六轴工业机械臂关节装配结构设计

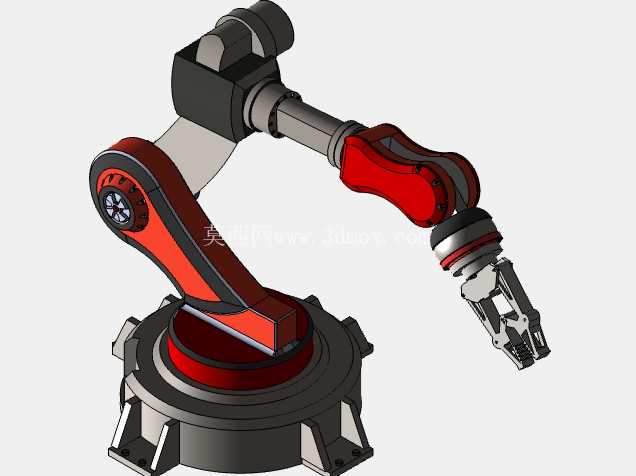

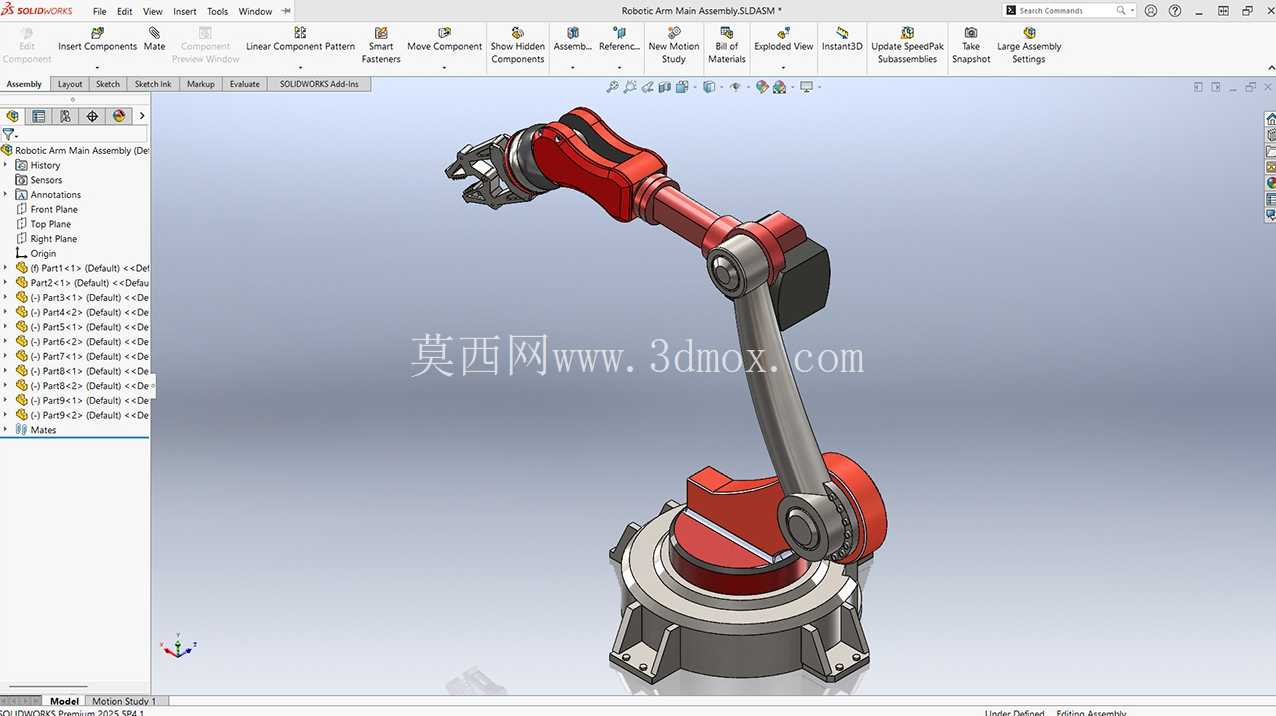

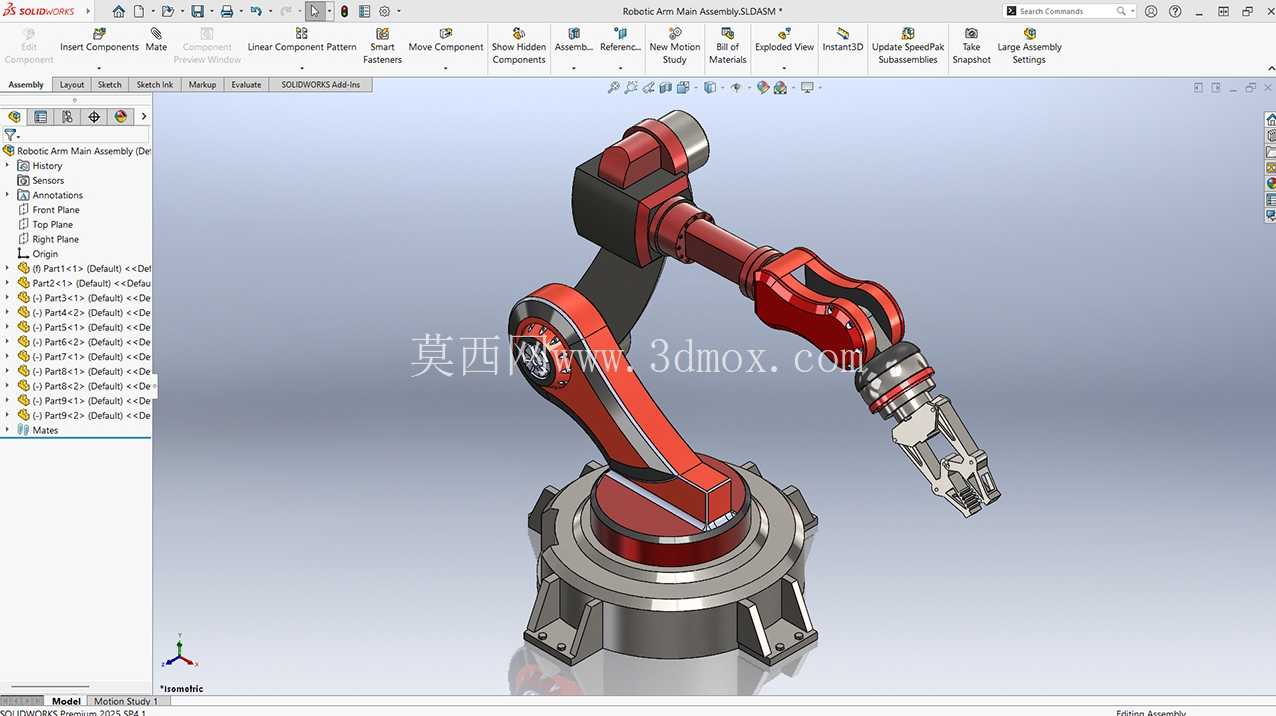

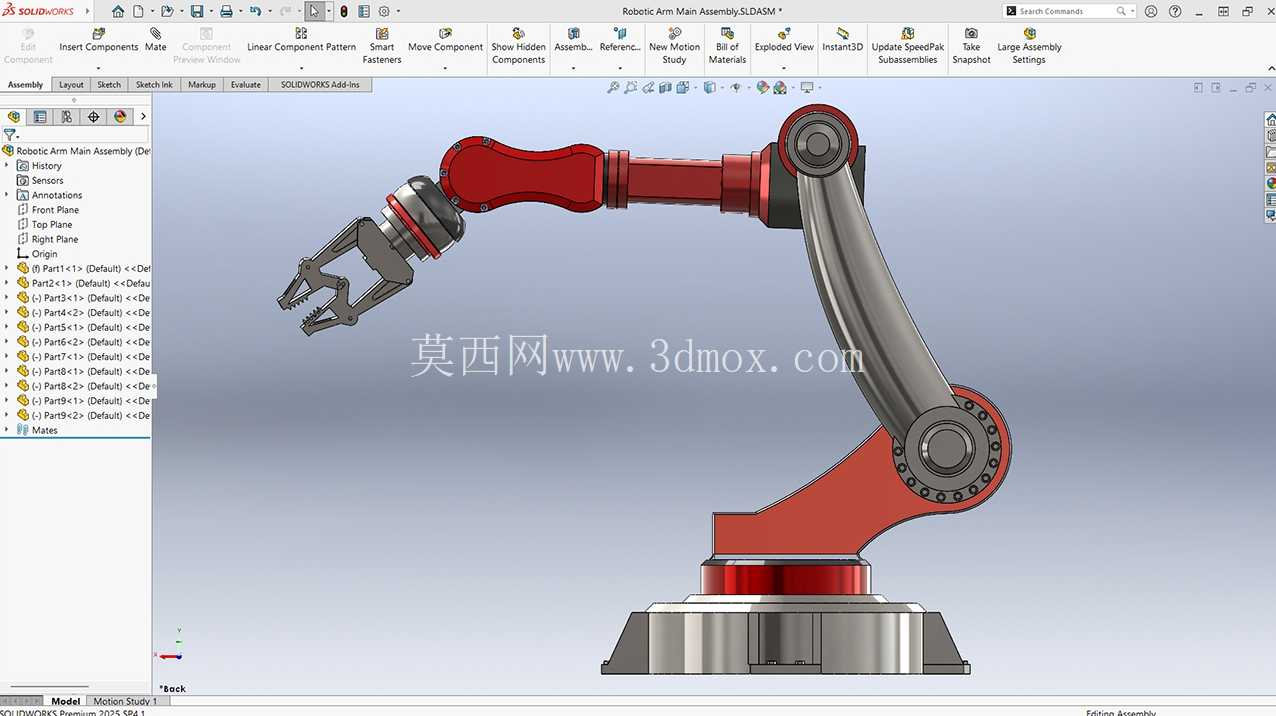

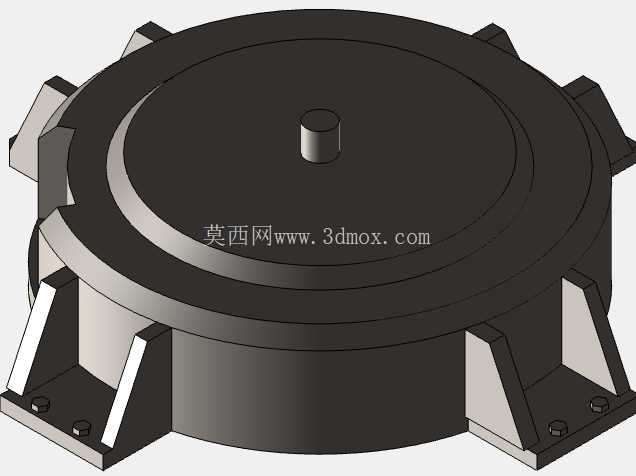

　　这套六轴机械臂的关节装配结构，核心面向工业自动化产线的上下料、工件搬运、工位转序以及轻量焊接辅助场景，在3C电子零部件分拣、小型五金件压铸取件、注塑机周边取放料这类需要重复定位精度的工位上适配性极强，区别于大负载重载机械臂，该结构主打中轻负载区间的灵活作业，末端执行器预留标准法兰接口，可快速更换夹爪、吸盘、焊枪等不同作业端头，满足多品类小批量生产的快速换产需求。从结构设计逻辑来看，整套臂体采用自下而上的分层装配思路，底部回转支撑座承担整机的承载与水平回转功能，座体底部预留的安装孔位匹配常见的工业设备安装平台尺寸，安装边界可适配边长400mm以内的方形固定基座，无需额外定制过渡连接板即可直接固定在生产线机架或者移动AGV平台上。

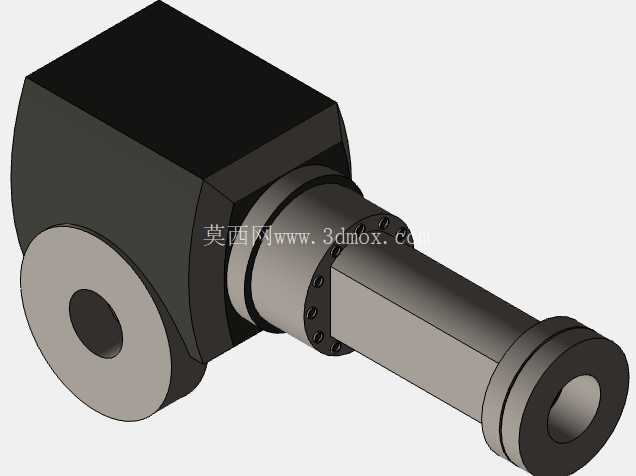

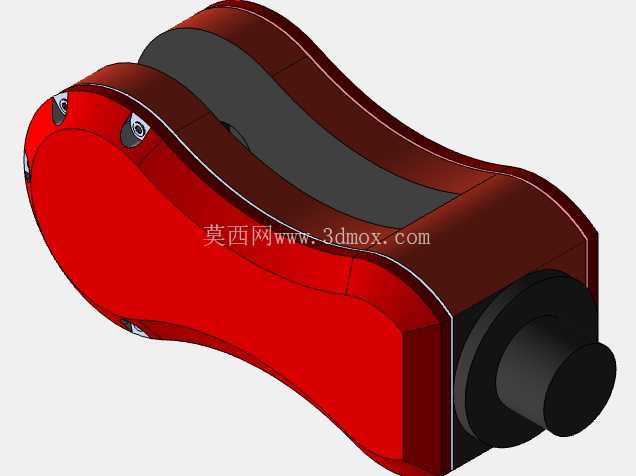

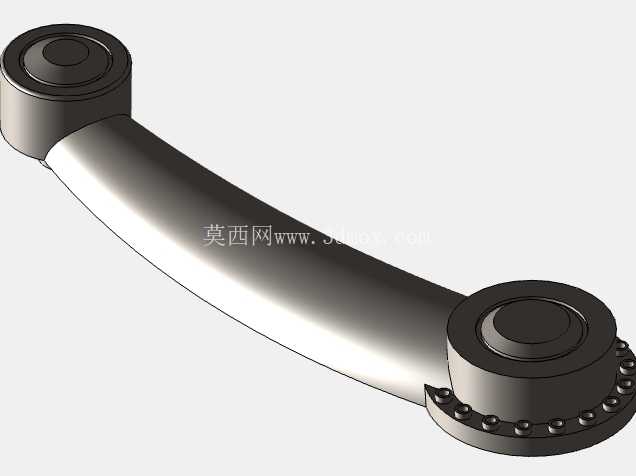

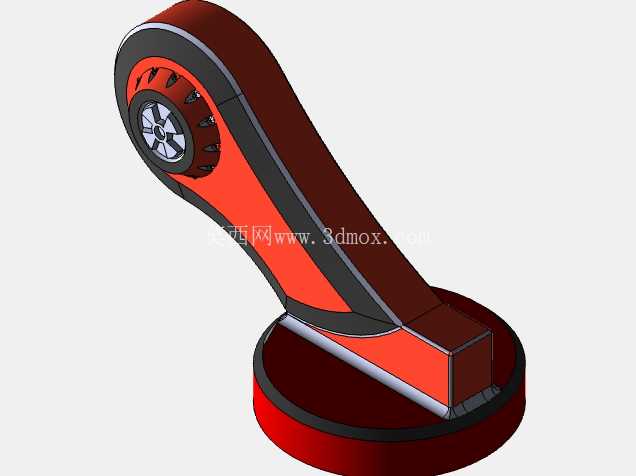

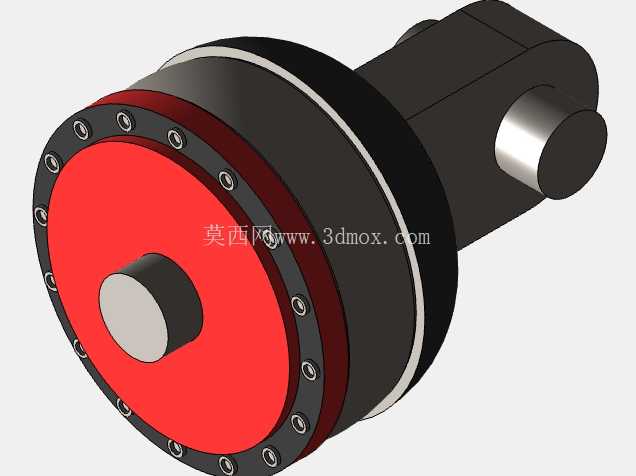

　　腰座回转部分采用交叉滚子轴承的承载结构设计，可同时承受径向、轴向载荷与倾覆力矩，避免臂体伸展到最大行程时出现底座晃动的问题，大臂与腰座的连接关节采用谐波减速器配合伺服电机的直连结构，减少传动链间隙带来的定位误差，大臂的外形采用流线型包覆设计，内部预留走线槽空间，可将动力线缆、信号线缆全部内置，避免作业过程中线缆剐蹭周边设备，同时降低车间粉尘、切削液对线束的侵蚀。小臂与大臂的连接关节、腕部三个旋转关节均采用模块化设计思路，每个关节的连接法兰采用统一的止口定位标准，单个关节模块可单独拆卸维护，无需将整臂完全拆解即可更换故障关节的传动件或者驱动件，大幅降低产线停机维护的时间成本。

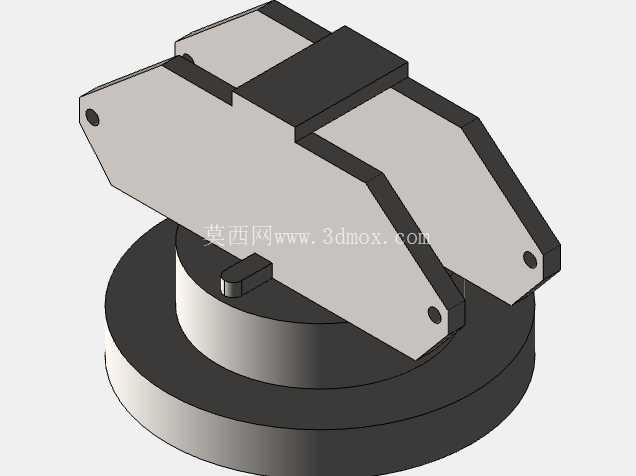

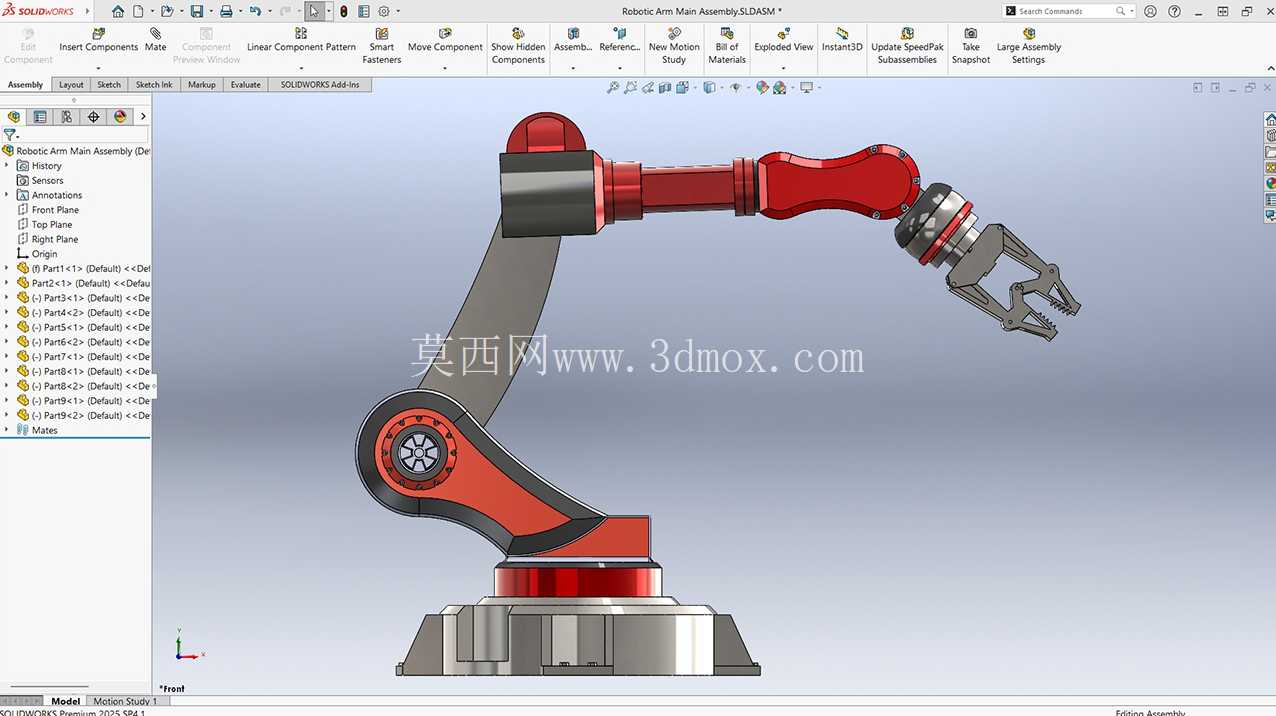

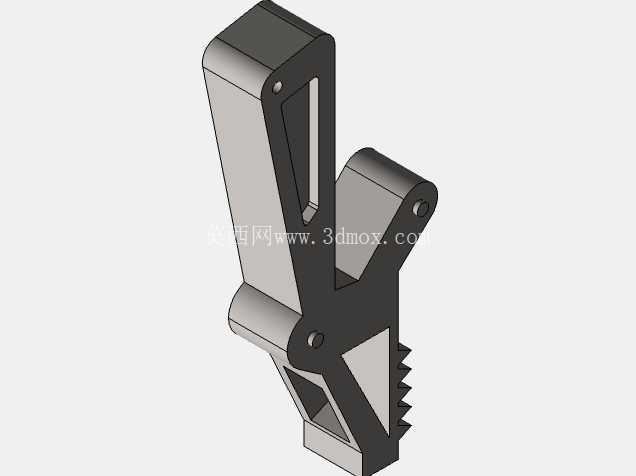

　　末端腕部结构采用中空走线设计，末端执行器的气管、线缆可从腕部中心穿过，不会随关节旋转出现线缆缠绕的问题，腕部末端的安装法兰遵循通用工业机械臂的接口尺寸标准，可兼容市面上多数标准末端执行器，无需额外设计转换接头。整套结构的运动范围设计充分考虑车间实际作业的空间边界，大臂俯仰角度覆盖-30°到120°区间，小臂俯仰角度覆盖-60°到90°区间，腕部三个关节可实现360°回转、±180°摆动的运动范围，最大作业半径可达850mm，在该半径范围内重复定位精度可控制在±0.05mm以内，满足多数精密装配、分拣作业的精度要求。

　　装配过程中各关节的配合面均采用H7/g6的间隙配合公差，既保证关节转动的灵活性，又避免配合间隙过大导致的运动抖动，所有连接螺栓均采用防松设计，适配长时间连续往复运动的作业工况，不会因为频繁启停、正反转出现螺栓松动的问题。臂体的主体结构件采用铸铝材质，在保证结构强度的前提下降低整机自重，底座部分采用铸铁材质提升整机稳定性，避免臂体高速运动时出现整机倾覆的风险，各关节的密封结构采用双唇形密封圈，可有效阻挡车间内的粉尘、切削液进入关节内部，保护传动部件与驱动电机，延长设备的维护周期。在实际产线应用中，该结构可直接搭配通用的机器人运动控制器使用，无需额外修改结构即可完成部署，针对不同的作业场景，可通过调整关节内部的减速器速比来适配不同的负载与运动速度需求，比如用于高速分拣场景时可选用小速比减速器提升运动速度，用于轻量焊接场景时可选用大速比减速器提升运动平稳性与末端负载能力。
