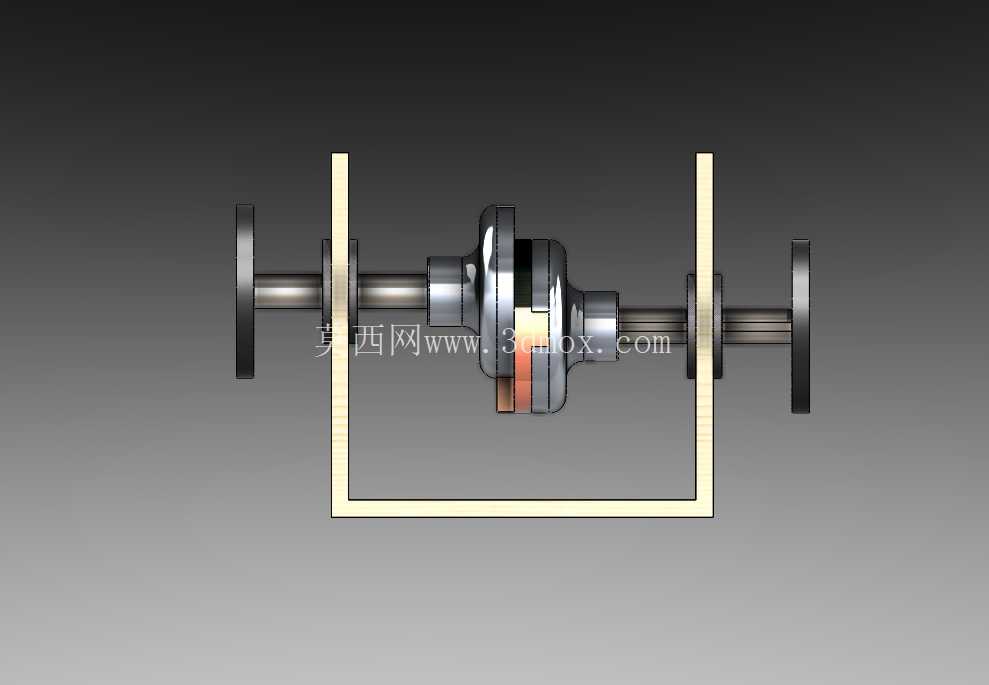

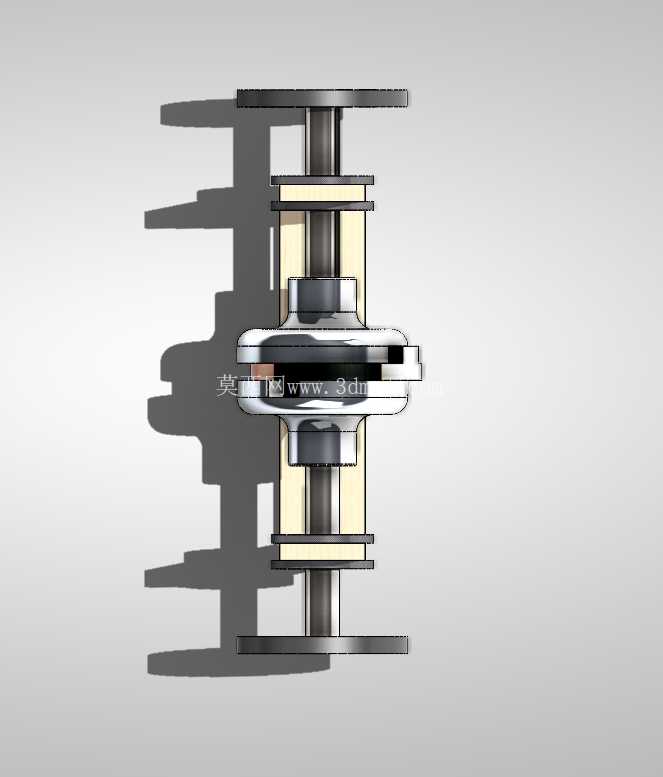

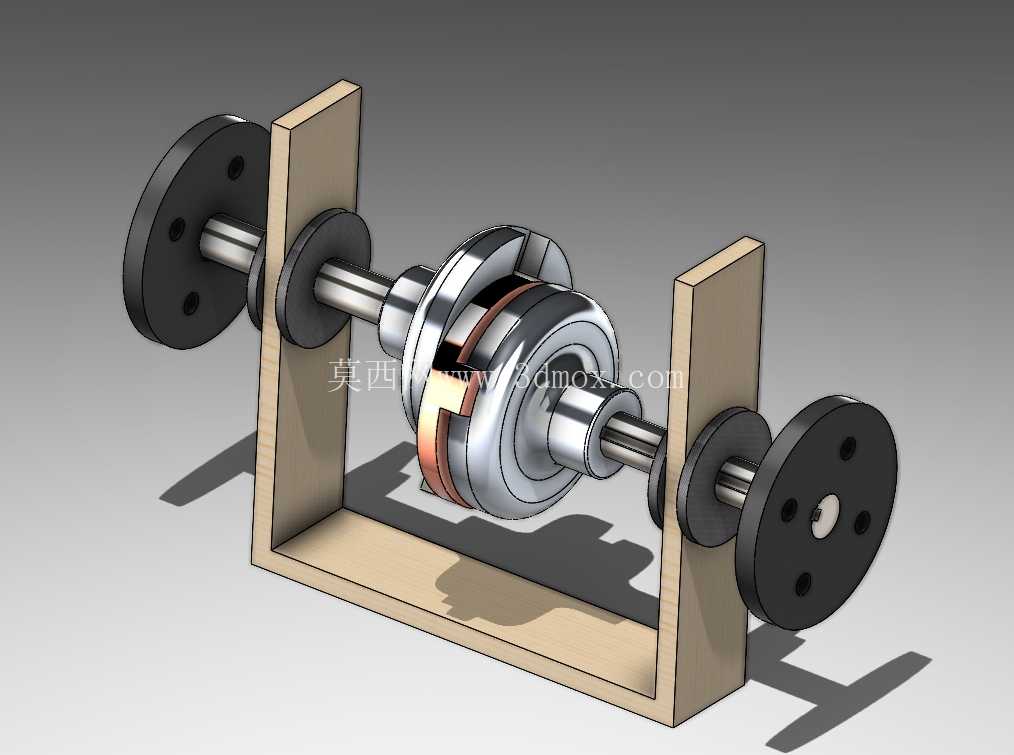

十字滑块式奥氏联轴器装配结构展示

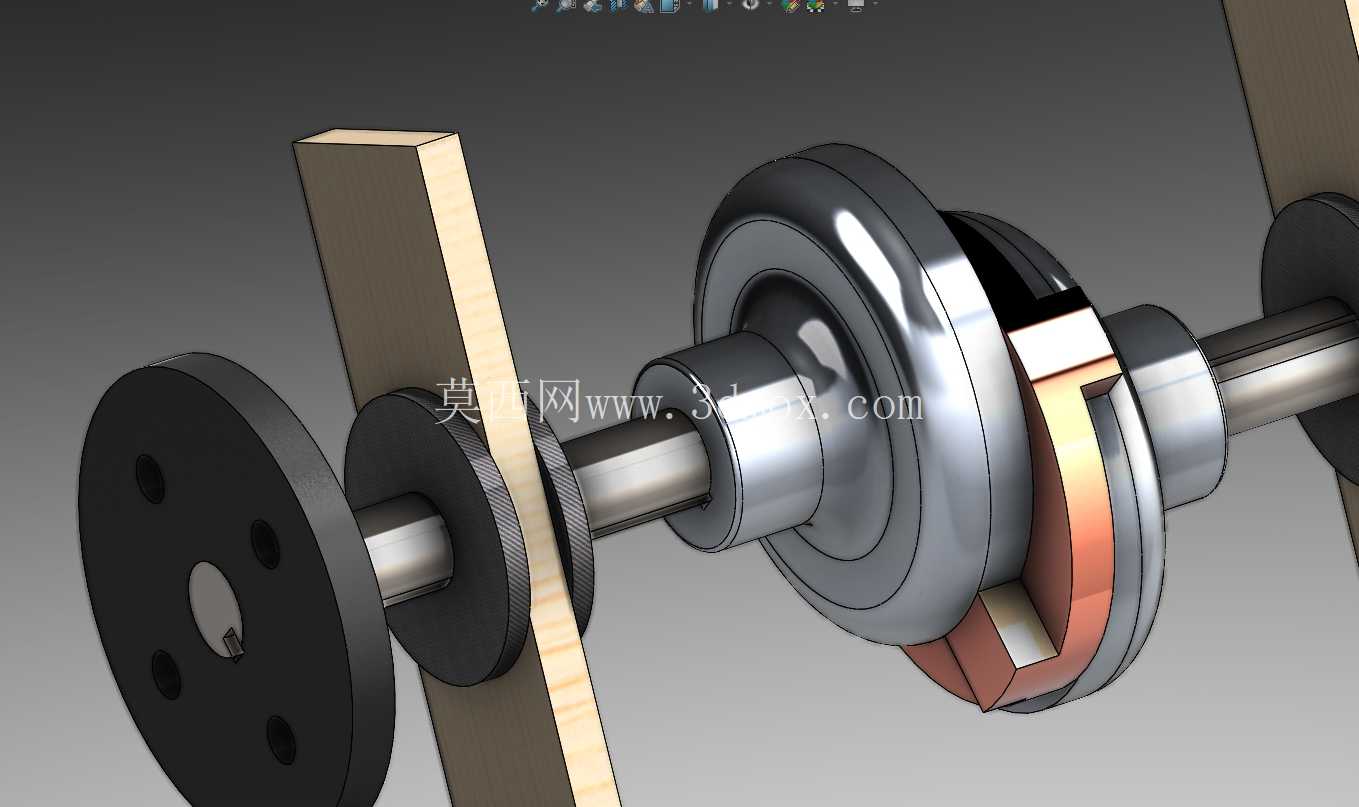

　　在各类工业传动系统的轴系布局中，两轴对中偏差的补偿一直是结构设计阶段需要重点考量的环节，尤其是存在安装误差、运行受热变形、机架受载形变的工况下，刚性联轴器无法适配偏移量的缺陷会直接导致轴系附加载荷激增、轴承磨损加快、传动效率折损，而十字滑块结构的联轴器正是针对这类场景开发的挠性传动部件。这套装配结构采用中间十字滑块作为扭矩传递的中间载体，两端的联轴盘分别与主动轴、从动轴通过键连接实现周向固定，盘面上的凸榫与中间滑块的凹槽形成滑动配合，当两轴存在径向偏移、角向偏移时，滑块可在凹槽内做小幅相对滑动，以此抵消安装与运行过程中产生的不对中量，不会在轴端产生过大的附加弯矩。

　　从结构布局来看，整套联轴器的安装边界需要预留足够的轴向窜动空间，滑块与两侧联轴盘的配合面需要保留合理的间隙，既要避免间隙过大导致传动回程误差超标，也要防止间隙过小在热胀状态下出现卡滞，配合面的粗糙度需要控制在合理区间，降低滑动过程中的摩擦损耗，长期运行场景下还需要在配合面预留润滑脂填充空间，减少磨损带来的精度衰减。这类联轴器通常应用在转速不超过千转每分、载荷平稳的中低速传动场景，比如通用输送设备的辊道传动、小型泵类的动力连接、轻工机械的主轴传动等场景，相比膜片联轴器、波纹管联轴器这类金属弹性元件的挠性联轴器，十字滑块结构的承载能力更强，对径向偏移的补偿量更大，同时结构简单、加工难度低，后期维护更换成本更低，不需要复杂的拆卸工装就能完成易损件的替换。

　　设计这套装配结构时，首先要根据传递扭矩的上限计算联轴盘凸榫与滑块凹槽的接触应力，避免接触压强超过材料许用值导致工作面压溃，通常联轴盘采用中碳钢调质处理提升强度，中间滑块可采用铜合金或者耐磨工程塑料制作，铜合金材质适合载荷偏大、运行温度偏高的场景，工程塑料滑块则具备自润滑特性，运行噪音更低，适合对噪音控制有要求的轻工设备场景。轴孔的配合公差需要根据载荷特性选择，重载冲击场景下采用过盈配合加键连接，轻载频繁装拆的场景可采用间隙配合加紧定螺钉固定，安装时需要先将两侧联轴盘分别固定在主动轴和从动轴端，调整两轴的同轴度到允许的初始偏差范围内，再装入中间十字滑块，最后检查滑块的滑动灵活性，确保没有卡滞点后再完成机架的固定。

　　在实际选型过程中，除了核算额定扭矩、最高转速、允许偏移量这些核心参数，还要关注安装空间的轴向尺寸，这套联轴器的轴向总长度要小于两轴端预留的安装间距，径向最大外径要小于周边部件的避让距离，避免运行过程中与周边机架、护罩产生干涉。另外，针对存在正反转频繁切换的工况，需要适当减小配合间隙，降低正反转切换时的冲击噪音，同时对滑块的抗冲击性能提出更高要求，可选用高强度铜合金或者添加纤维增强的耐磨工程塑料作为滑块材质。这套装配结构还配套做了运动学仿真验证，可直观观察不同偏移量下滑块的运动轨迹，以及各配合面的相对滑动速度，帮助设计人员快速判断结构参数是否合理，避免实际加工装配后出现运动卡滞、磨损过快的问题。在日常维护环节，只需要定期检查配合面的磨损量，当滑块的配合间隙超过设计允许值时及时更换滑块即可，不需要整体拆卸两侧的联轴盘，大幅降低了设备停机维护的时间成本。
