液压驱动叶片式流体输送泵结构设计

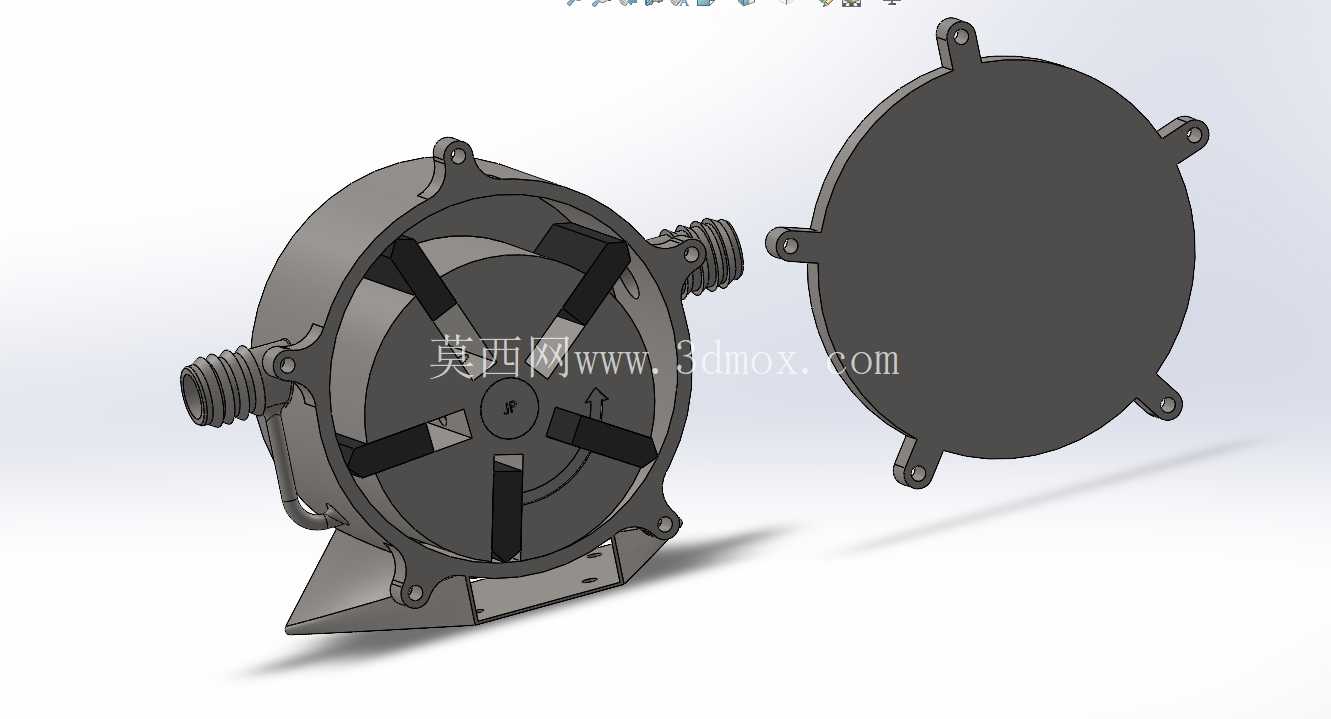

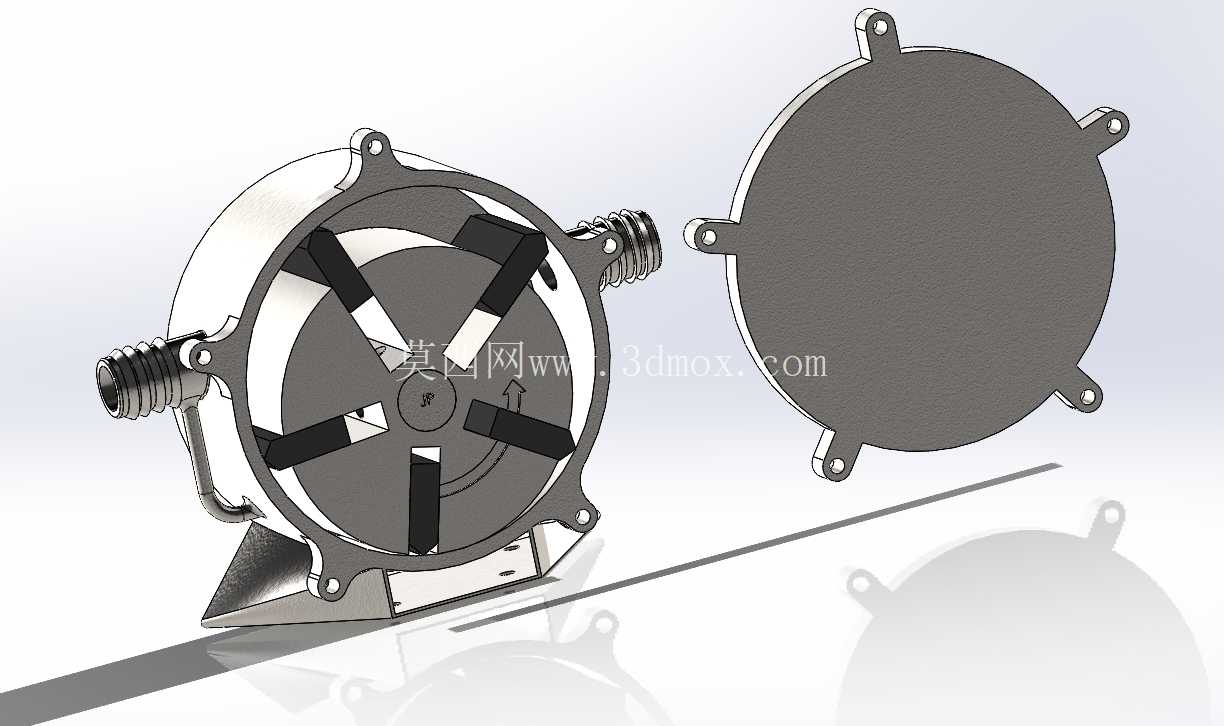

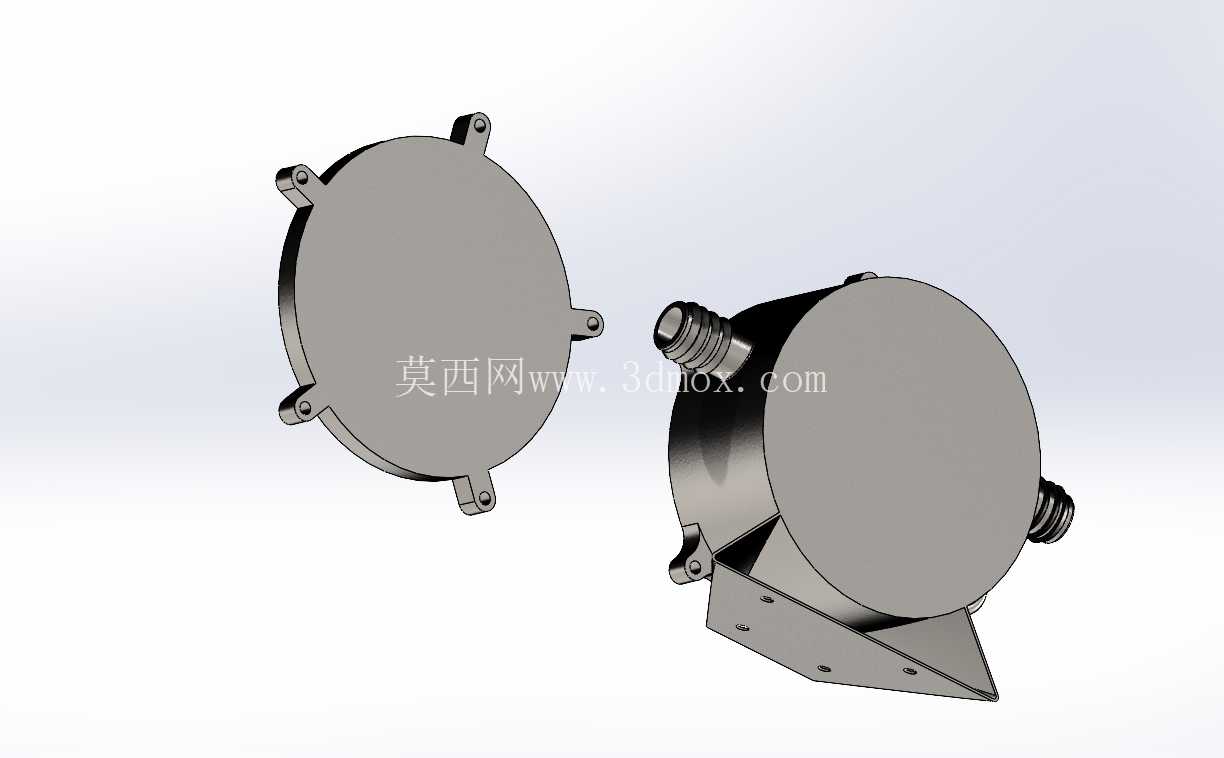

　　在工业液压系统的流体输送环节，这类叶片式容积泵的应用覆盖了机床液压站、工程机械液压回路、小型液压执行单元等多个场景，核心作用是为系统提供稳定压力的液压油输送，也可在特定回路中作为液压执行元件完成扭矩输出。从结构设计来看，该泵采用分体式壳体结构，主体泵腔与侧端盖通过周向均布的安装耳座实现紧固连接，这种布局既方便后期拆解维护内部叶片、转子组件，也能保证泵腔工作时的密封可靠性，避免高压油液从结合面渗漏。泵体两侧设置的外螺纹接口为标准液压管路连接端，分别对应进油与出油通路，接口的螺纹规格匹配常规液压系统的硬管、软管连接尺寸，无需额外转接件即可完成管路装配。

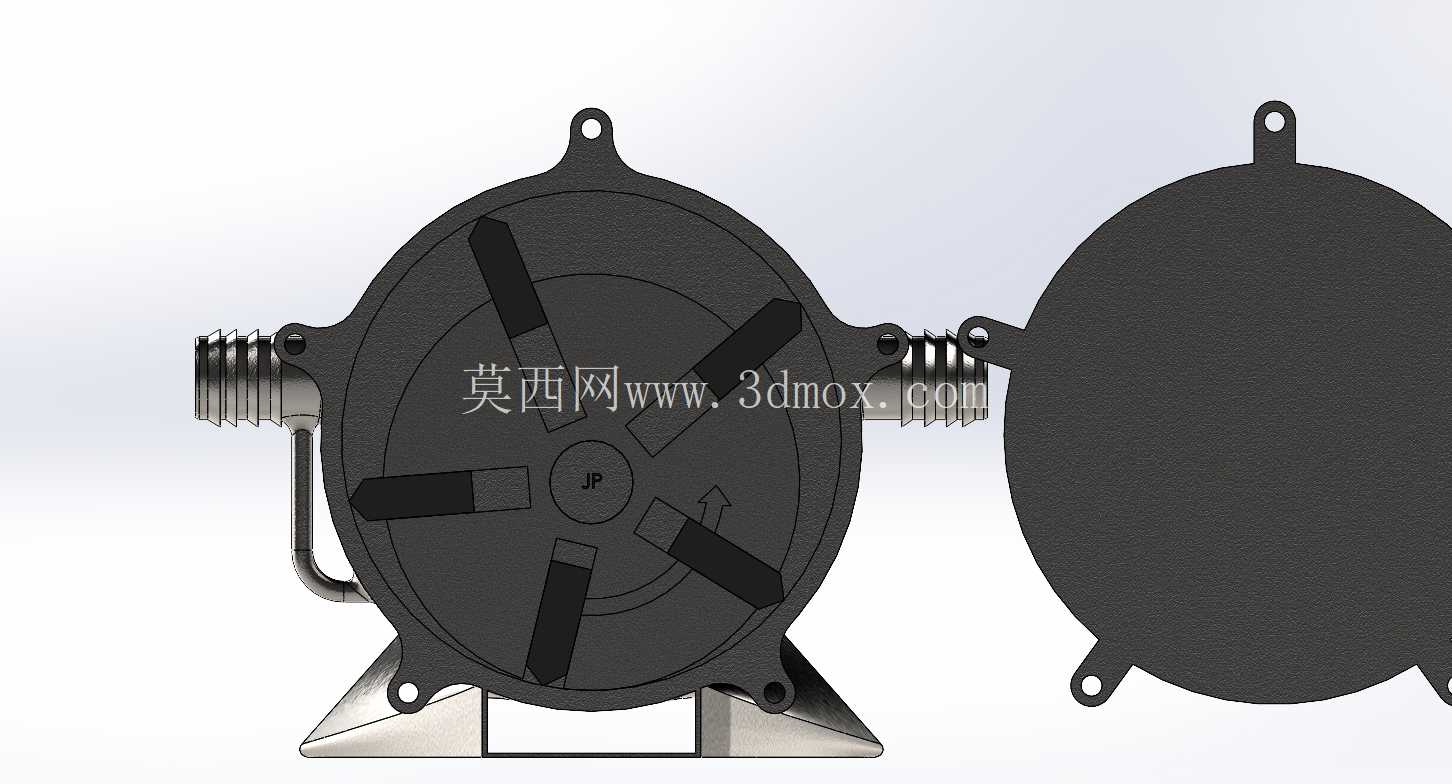

　　底部的支撑脚采用一体化铸造成型结构，安装孔位的中心距经过适配设计，可直接固定在标准液压站安装面板或设备机架的预留安装位上，安装边界不会与周边的阀组、管路产生干涉。内部的转子组件采用径向开槽结构，叶片嵌装在转子槽内可随转子转动产生离心力，紧贴泵腔内壁形成密闭的容积腔，随着转子转动，容积腔的体积周期性变化完成吸油与压油过程，这种结构的输出流量脉动更小，运行噪音相较于齿轮泵更低，适合对液压系统稳定性要求较高的工况。设计过程中重点考虑了叶片与泵腔内壁的磨损补偿问题，叶片的材质选用耐磨合金钢材，表面做硬化处理，长期运行后仍能保持与腔壁的贴合度，减少容积效率的下降。

　　端盖与泵体的结合面设置了密封槽，可安装O型密封圈实现静密封，转子伸出端的密封结构采用骨架油封，避免泵轴位置出现油液外漏。从安装尺寸来看，泵体整体的径向尺寸控制在紧凑范围内，周向的安装耳座突出主体的距离经过计算，紧固螺栓的操作空间充足，使用常规套筒扳手即可完成端盖的拆装作业，不需要特殊工装。两侧的管路接口轴线与泵体安装底面平行，管路布设时可顺着设备的走线方向排布，减少管路弯折带来的压力损失。在实际工况应用中，这类泵可适配中等压力的液压系统，既可以单独作为动力源为小型液压机具提供压力油，也可以集成在多泵回路中作为辅助泵使用，为系统提供控制油液或者补油功能。

　　设计时对内部流道做了圆弧过渡处理，减少油液在泵腔内的湍流损失，提升泵的整体工作效率，同时降低油液升温的速度，延长液压油的使用寿命。转子的动平衡精度按照工业液压元件的标准做了调校，高速运转时的振动幅度控制在允许范围内，不会对周边的精密阀件产生振动影响。叶片的滑动间隙经过合理设定，既保证叶片可在转子槽内自由滑动，又不会因为间隙过大导致高压油内泄，兼顾了运行灵活性与容积效率。
