立式双底座斯特林热力发动机结构设计

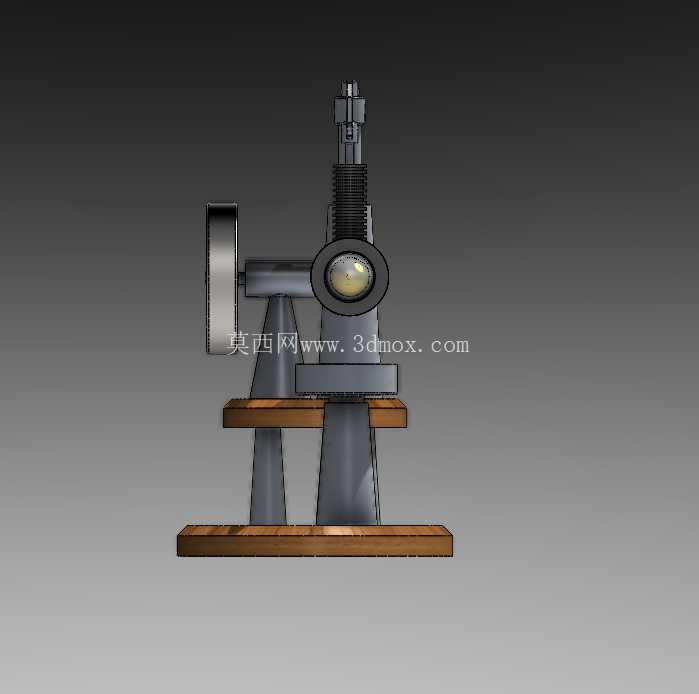

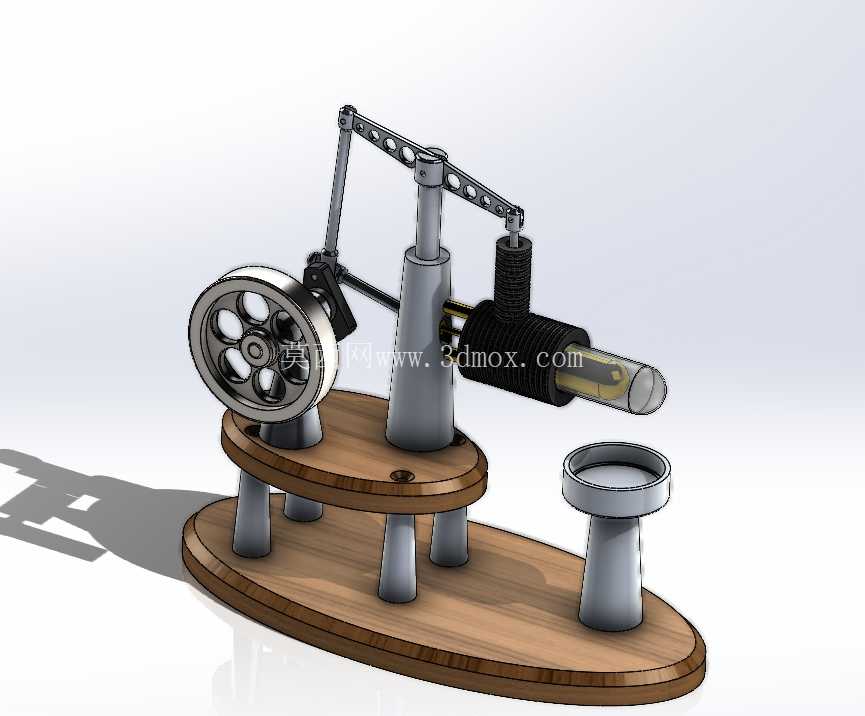

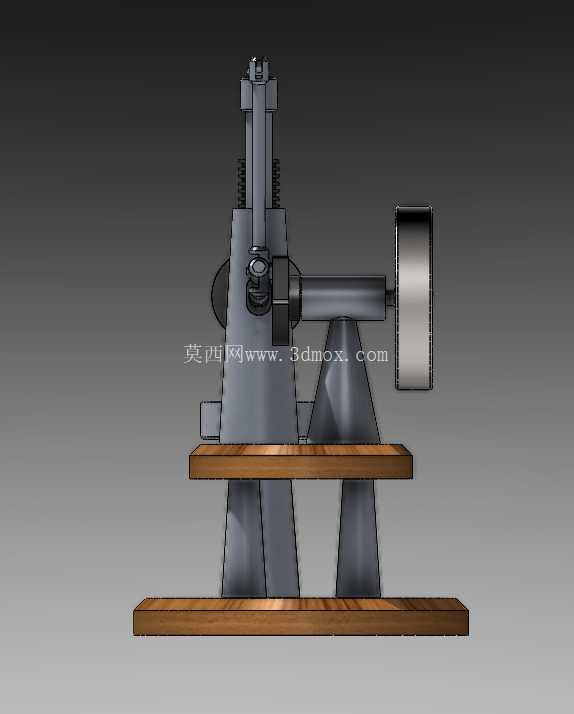

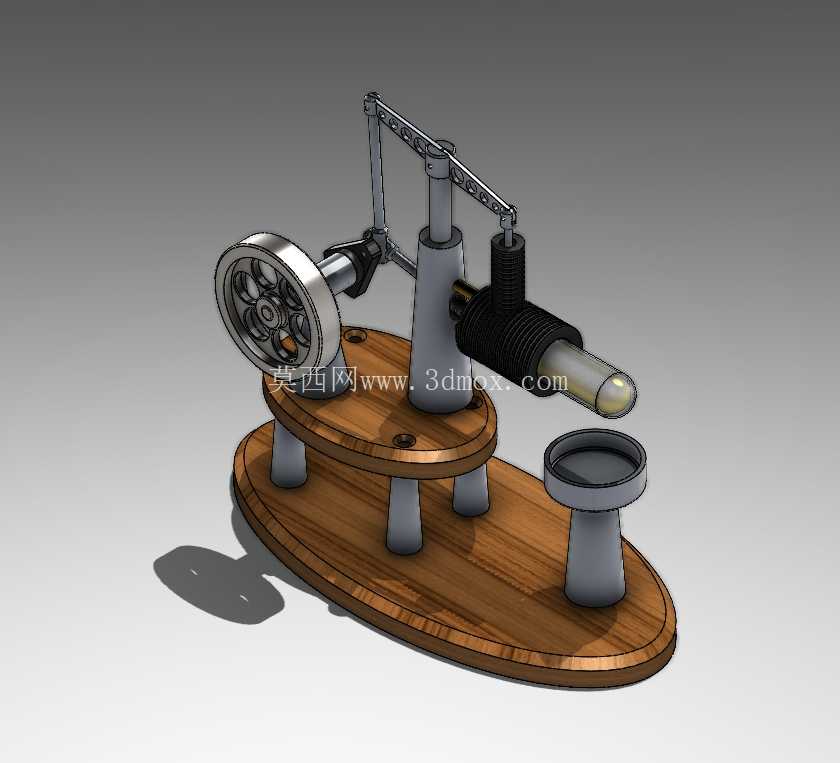

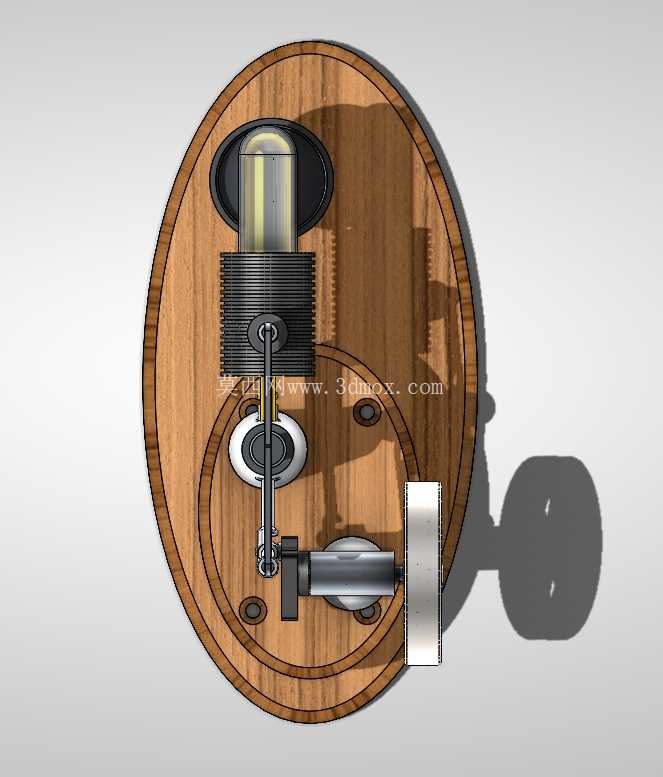

这套斯特林发动机结构采用双层木质支撑底座设计，下层为椭圆型实木承载台，通过四根等距分布的金属支撑柱连接上层圆形安装平台，整体重心落在下层底座几何中心位置，安装时仅需保证下层底座与支撑面完全贴合，无需额外加装固定螺栓即可稳定运行，整体安装边界控制在长220mm、宽120mm、高180mm范围内，可直接放置于实验台架、教学展示台等平面场景使用。

从实际应用场景来看，这类小型斯特林发动机常作为高校工程热力学课程的演示教具，也可作为小型余热回收场景的动力验证单元，区别于传统内燃机依赖燃油爆燃做功的模式，它依靠封闭腔体内工质的受热膨胀、遇冷收缩循环完成动力输出，只要存在稳定的温差即可持续运转，可适配低品位热能回收、科普展示、小型动力源等多种使用需求。

核心做功单元采用水平布置的置换气缸与动力气缸同轴布局，置换气缸为透明耐热材质，可直观观察内部置换活塞的往复运动轨迹，动力气缸外侧缠绕散热鳍片结构，能够快速带走压缩行程产生的多余热量，保证冷端与热端维持稳定温差，避免工质温度均衡后出现动力衰减。热端加热位置设置在置换气缸端部，配套的金属加热杯架可直接放置固体燃料或对接外部热源，加热区域与支撑底座之间预留25mm安全间距，避免高温传导至木质底座引发形变或安全隐患。

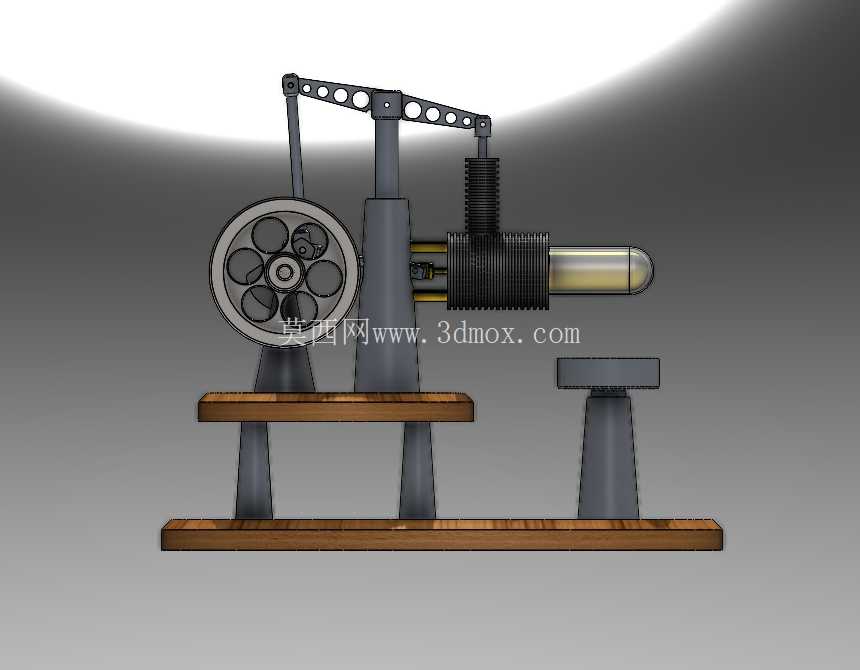

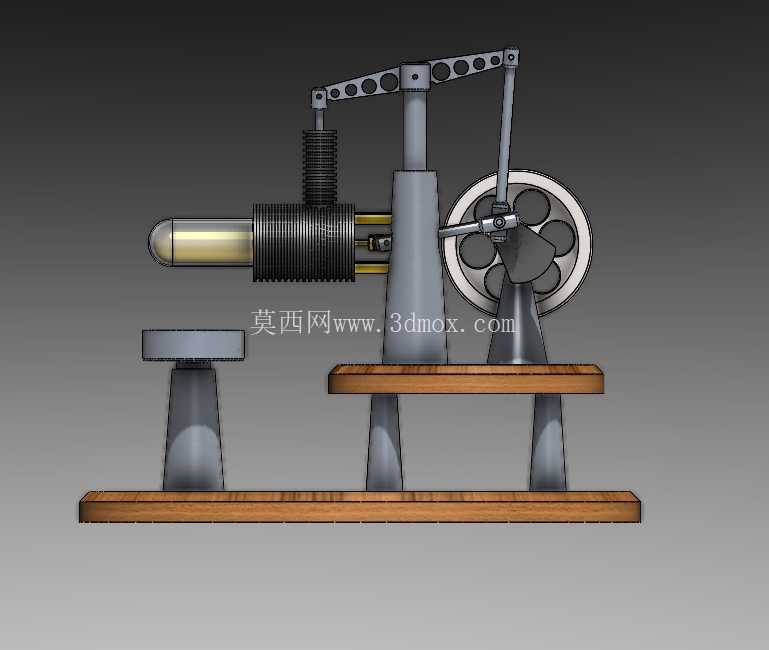

传动系统采用经典的曲柄连杆配合摇臂结构，动力活塞输出的往复直线运动通过连杆传递至飞轮侧的曲柄轴，飞轮采用辐条式镂空结构，在保证转动惯量满足循环储能需求的前提下，尽可能降低自身重量，减少运转过程中的能量损耗。摇臂结构通过枢轴固定在上层平台的立式支撑柱上，一端连接置换活塞推杆，另一端通过连杆与曲柄轴联动，精准匹配置换活塞与动力活塞的运动相位差，保证热力循环的四个行程能够顺畅衔接，不会出现运动干涉或相位错位问题。

设计过程中重点考量了运动部件的同轴度公差，所有旋转副、移动副的配合间隙控制在0.02mm-0.05mm之间，既保证运动过程无卡滞，又避免间隙过大导致工质泄漏影响输出效率。支撑柱与上下木质底座的连接采用嵌入式定位结构，金属柱端部加工定位凸台，与底座上的定位孔过盈配合，无需额外紧固件即可保证连接强度，同时避免金属件与木质件连接时出现的应力集中问题，长期运转也不会出现底座松动、传动错位的情况。

从功能特性来看，这套结构完全还原了斯特林循环的完整工作过程，所有运动部件均外露展示，可清晰观察到从热能输入到机械能输出的全流程传动路径，飞轮端预留了动力输出接口，可外接小型负载验证动力输出特性。各部件的拆装难度较低，支撑柱、气缸、传动组件均可单独拆卸，便于学习者理解各部件的功能逻辑与装配关系，也方便后期对密封件、易损件进行更换维护。

外形设计上兼顾了运行稳定性与展示效果，木质底座的温润质感与金属部件的工业质感形成对比，整体结构紧凑无冗余部件，所有管线、连接件均整合在结构内部，外部无突兀的外接部件，既满足工程实验的功能需求，也具备较好的展示效果。安装时无需复杂的调试流程，只要保证各运动副润滑到位、热端热源稳定，即可快速启动运转，对使用场景的配套条件要求较低，可适配不同的教学、实验、展示场景需求。
