间歇式移动机构齿轮齿条传动组件

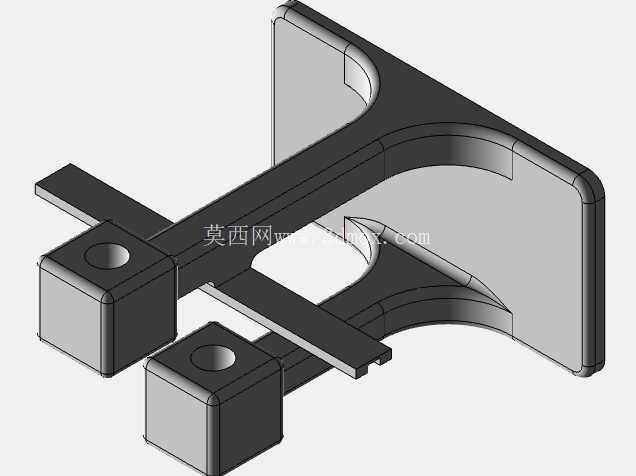

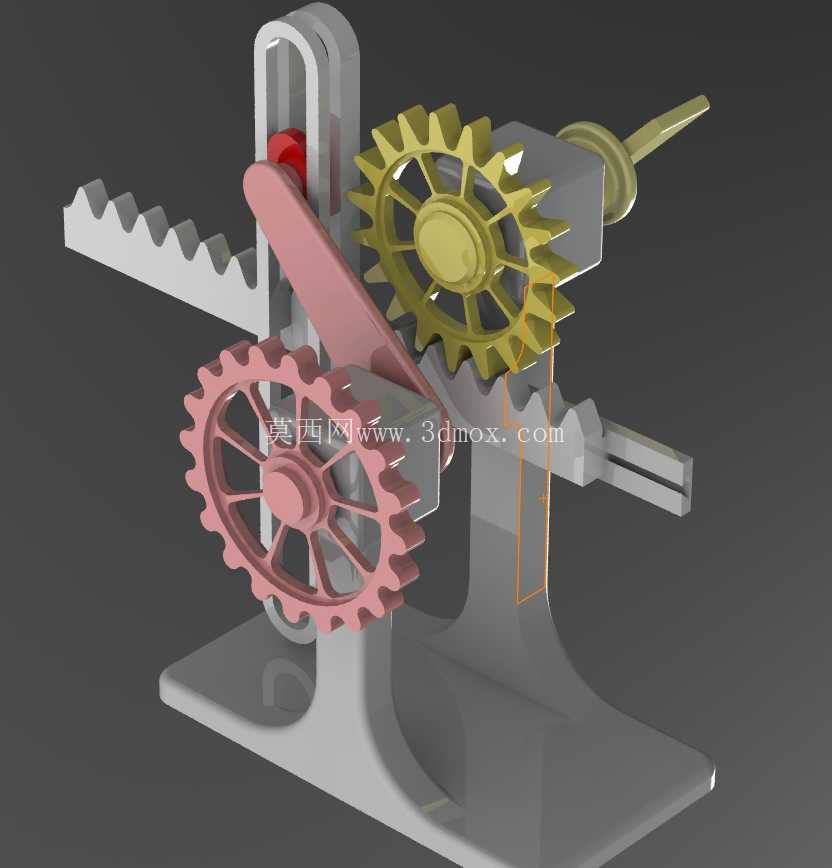

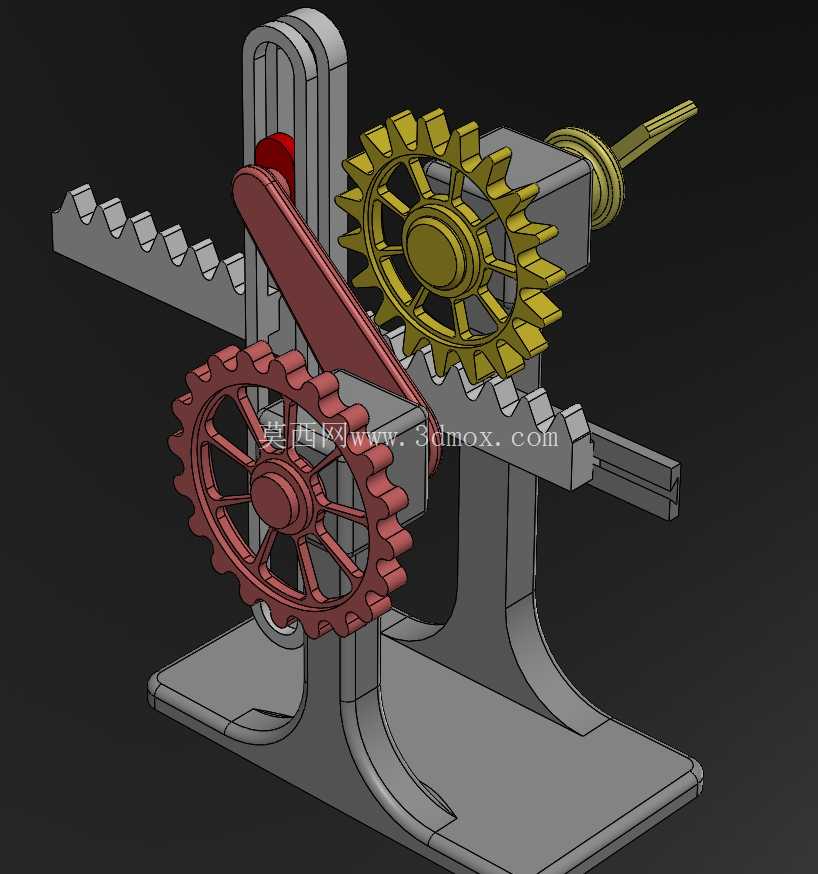

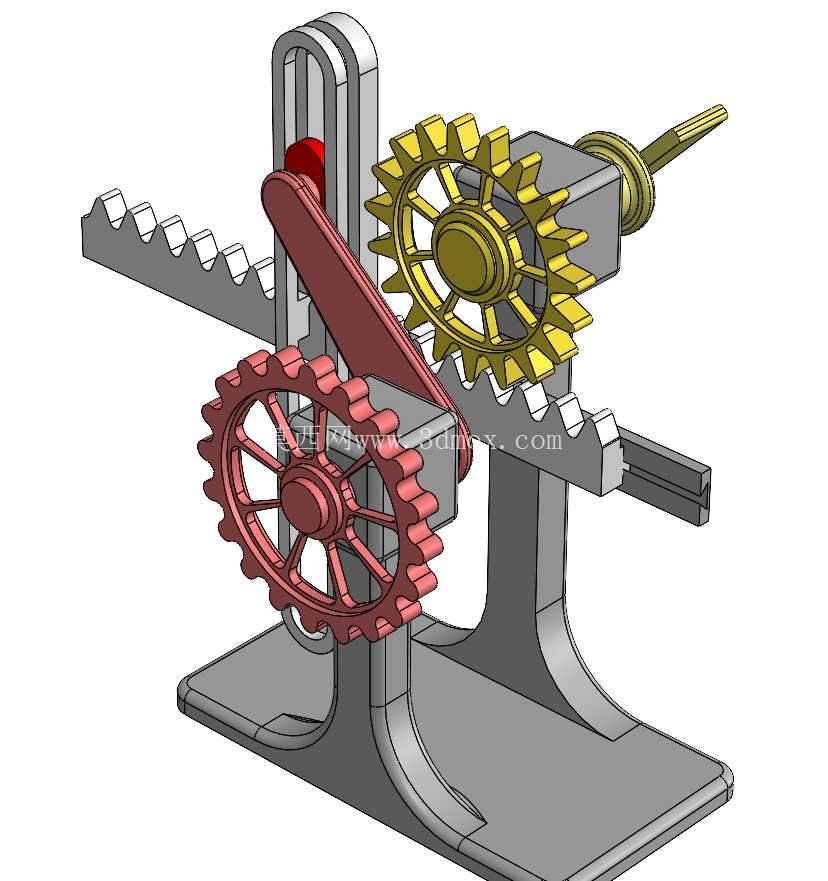

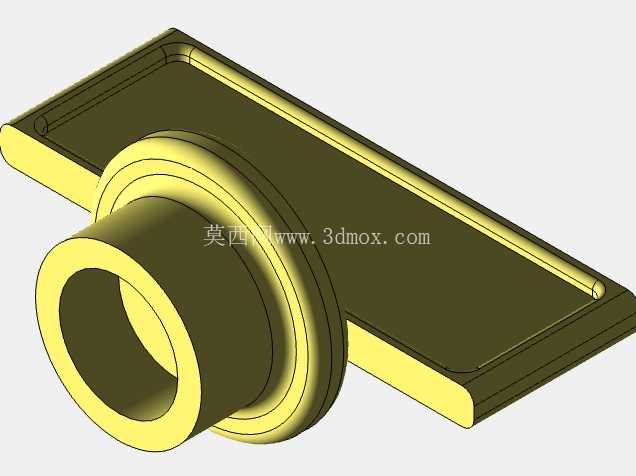

这套齿轮齿条组合的移动机构，核心是通过不完全齿轮与齿条的啮合，配合摆杆结构实现特定行程的直线间歇进给，在非标自动化的工位切换、小型工装的步进送料场景里十分常见。从结构布局来看，整套组件采用立式支撑座承载所有传动部件，底部安装板预留了标准的沉头安装孔位，可直接固定在设备的安装基准面上，支撑座的两个立板分别作为主动齿轮轴、从动齿轮轴的回转支撑，轴孔位置做了同轴度公差约束，避免齿轮啮合时出现偏载打齿的问题。

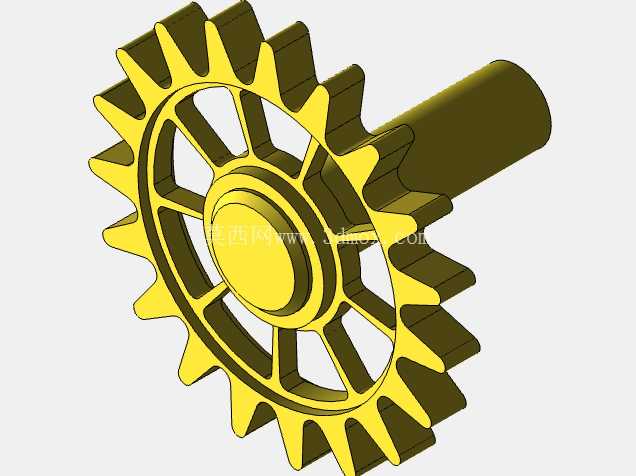

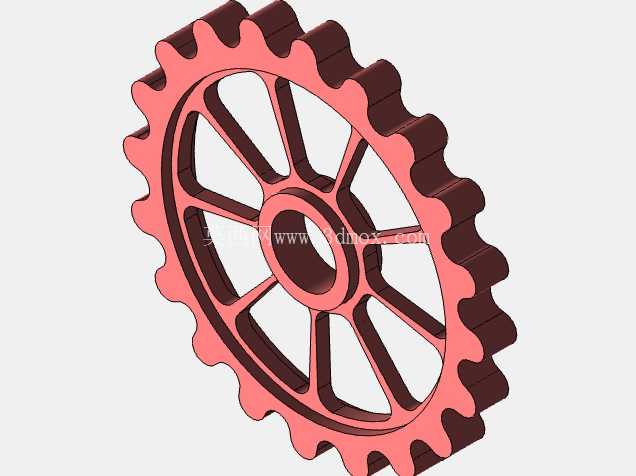

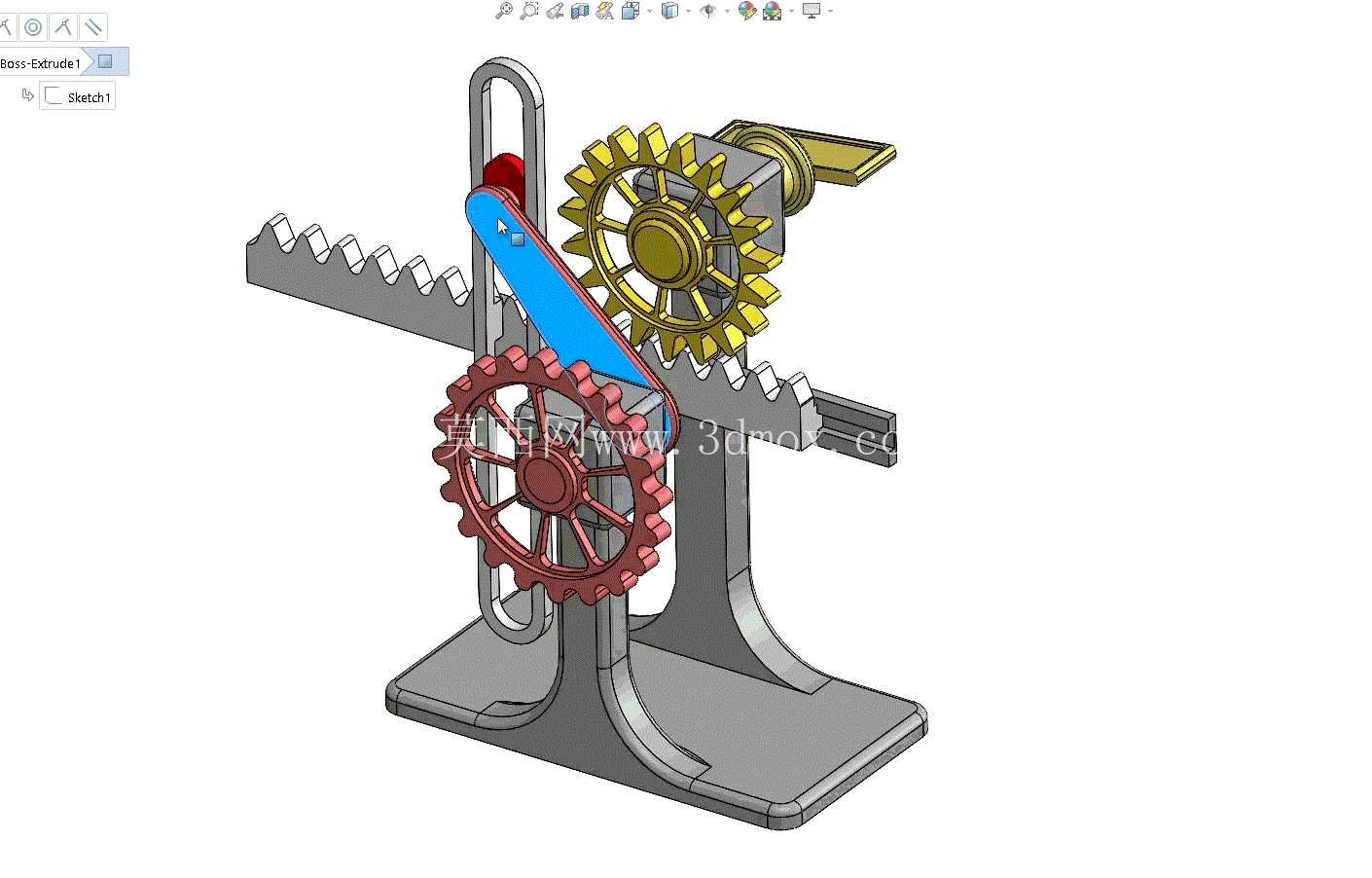

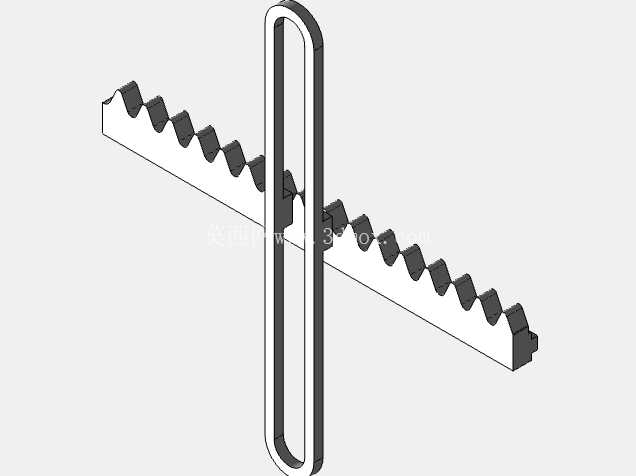

传动链路的设计逻辑很清晰，输入端连接外部动力源后，红色的主动不完全齿轮转动，首先带动上方的黄色从动齿轮转动，同时摆杆随主动轮同步摆动，当主动轮的齿段与下方齿条啮合时，推动齿条沿水平导轨做直线进给，当主动轮转至无齿段时，齿条停止运动，此时从动齿轮上的拨杆结构刚好卡入齿条的定位槽内，实现进给位置的锁止，避免工位窜动。这种设计的优势在于，不需要额外添加槽轮、棘轮等间歇机构，单组齿轮组件就能同时完成动力传递、间歇进给、位置锁止三个功能，大幅压缩了机构的占用空间，适合在小型装配设备、检测工位的送料结构中使用。

从安装边界来看，整套机构的最大外轮廓在横向进给方向预留了足够的齿条行程余量，导轨采用内嵌式安装在支撑座的水平台面上，齿条与导轨的连接面做了定位凸台，装配时不需要额外打表找正就能保证齿条的直线度，齿轮与齿条的啮合间隙可以通过支撑座立板上的轴孔调节螺钉进行微调，补偿长期运行后的磨损量。齿轮的齿形采用标准渐开线圆柱直齿设计，啮合重合度满足间歇传动的冲击载荷要求，摆杆与主动轮的连接采用方孔定位，避免传动过程中出现相对转动，输出端的轴伸可以直接连接同步带轮、拨叉等执行部件，不需要额外加装传动转接件。

在实际应用中，这类机构常被用在小型零件的冲压工位步进送料、标签粘贴的工位移动、小型工装的循环移位场景中，相比普通的丝杠传动间歇机构，它的传动效率更高，不需要频繁做润滑维护，运行时的噪音更低，而且在高速间歇进给的工况下，不会出现丝杠反向间隙导致的定位误差。设计时特意将两个齿轮的齿数做了匹配，主动轮转一圈，齿条刚好完成一个工作行程的进给和退回，配合设备的动作节拍，可以精准匹配上下料、加工、检测的工位时间差，不需要额外设置复杂的电控程序来控制进给距离，纯机械结构的定位稳定性也比电控伺服定位更适合恶劣的车间生产环境，抗油污、抗粉尘干扰的能力更强。
