小轴有槽无槽自动分选分离设备结构

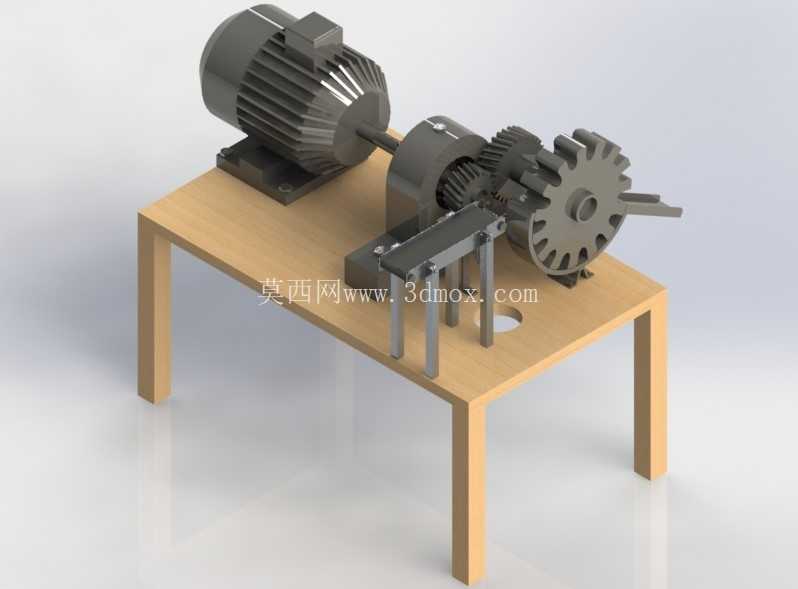

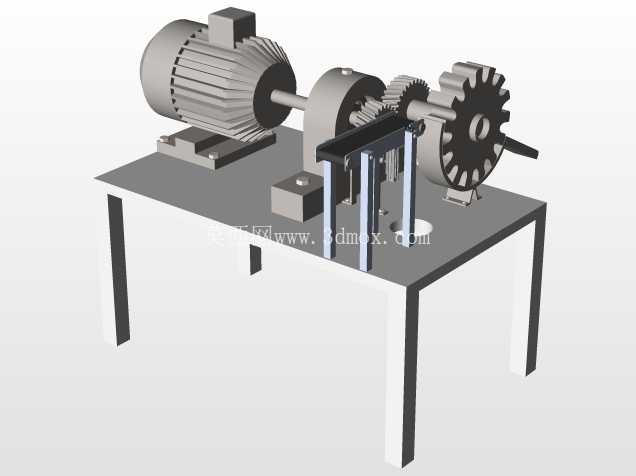

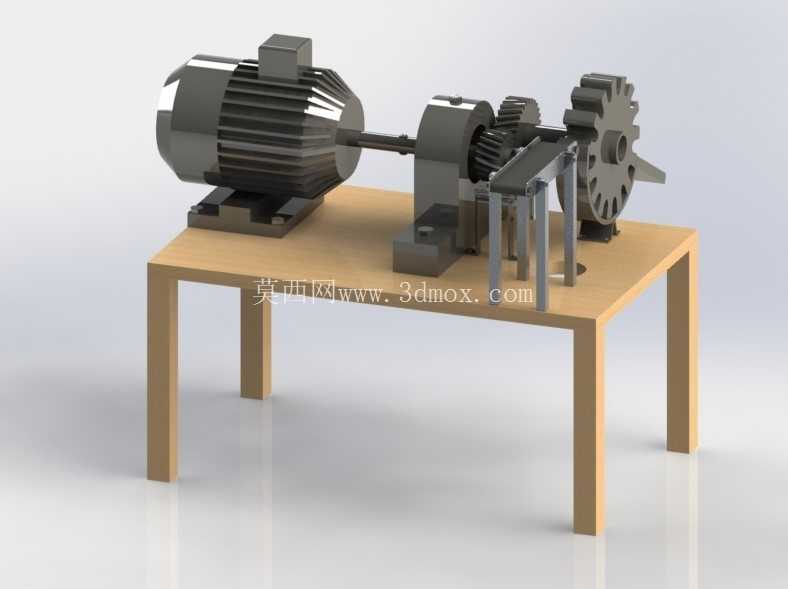

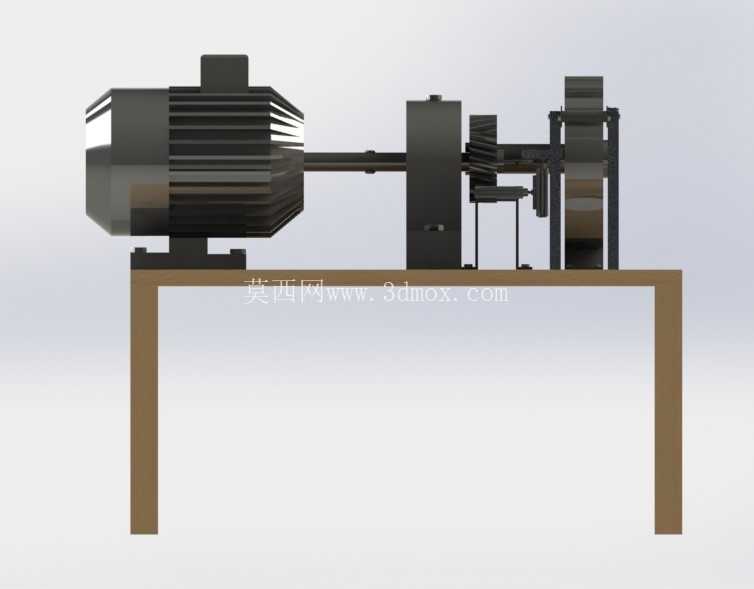

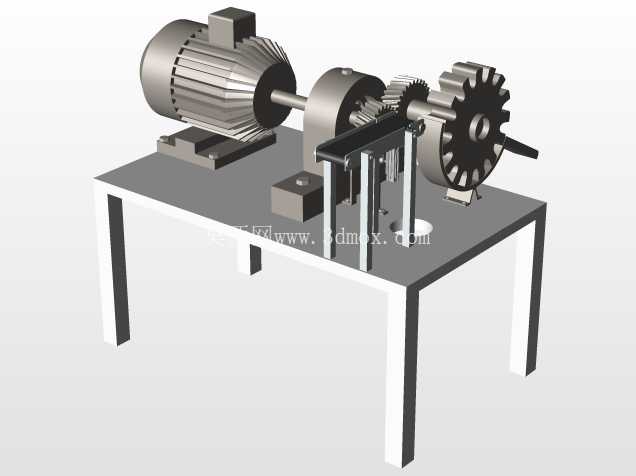

　　在轴类零件批量加工的产线末端，往往会面临同批次轴件混料的问题——尤其是经过铣槽工序的带槽小轴和未开槽光轴混放时，靠人工分拣不仅效率低下，还容易出现漏检错分，直接影响后续装配工序的良品率，这款小轴分离设备就是针对这类场景开发的专用分选工装。整套设备采用桌面式安装布局，主体支撑结构为简易方管焊接桌架，台面采用加厚密度板或实木多层板加工，预留了落料开孔位置，安装时不需要额外做地基固定，直接放置在产线末端的接料工位旁即可，整体占地尺寸控制在长800mm、宽600mm、台面高度750mm的常规操作工位范围内，适配多数中小型机加工车间的工位排布，不会占用过多通道空间。动力端采用标准卧式三相异步电机直连减速箱的传动方案，减速箱输出端通过齿轮啮合带动分选轮组运转，传动结构没有采用复杂的同步带或链传动，全部采用直齿圆柱齿轮传递扭矩，一方面是因为小轴分选的负载极低，齿轮传动完全能满足动力传递需求，另一方面齿轮传动的传动比固定，分选轮的转速稳定，不会出现打滑丢转导致的分选节奏紊乱，日常维护只需要定期给齿轮啮合面加注润滑脂即可，不需要频繁调整张紧结构。

　　核心分选功能靠带齿槽的分选轮配合侧边的挡料、导向结构实现：当混放的带槽小轴和光轴从进料端滑入分选工位后，转动的分选轮上的卡槽会刚好卡入带槽小轴的环槽位置，将带槽小轴带向一侧的出料通道，而没有槽的光轴无法被卡槽卡持，会顺着台面的落料孔直接落入下方的收料箱，整个分选过程不需要额外的传感器识别，纯靠机械结构的形态匹配完成分离，结构可靠性远高于光电识别类分选设备，在车间多油污、多金属碎屑的环境下也不会出现识别失效的问题。设计时特意将电机和减速箱的安装座做了腰型孔调节结构，安装时可以微调电机的前后位置，保证齿轮啮合的侧隙处于合理范围，既不会因为侧隙过小导致齿轮运转卡滞磨损，也不会因为侧隙过大出现传动冲击噪音。

　　分选轮和转轴之间采用键连接加顶丝固定的方式，当需要分选不同轴径、不同槽宽的小轴时，只需要拆卸顶丝更换对应卡槽尺寸的分选轮即可，不需要更换整套传动结构，设备的适配性更强。导向挡条的位置也做了可调节设计，通过长圆孔固定在台面上，可以根据待分选小轴的长度调整挡条之间的间距，避免轴件在进料过程中出现卡滞、叠料的情况。设备的所有转动部件都做了安全防护设计，齿轮啮合区域外侧加装了薄钢板折弯的防护罩，避免操作人员的衣物或者工具意外卷入传动结构，同时也能减少车间内的金属碎屑落入齿轮啮合面造成的齿面磨损。落料口下方预留了足够的收料空间，可以直接放置标准尺寸的塑料周转箱接料，不需要额外加装出料输送带，进一步压缩了设备的整体成本和占地空间。

　　从实际使用的角度看，这款设备的分选效率可以达到每分钟120件以上，分选准确率能稳定保持在99.5%以上，完全可以替代2-3名分拣工人的重复劳动，尤其适合小轴加工批量大、分拣工位人员流动性高的机加工车间使用。整套结构没有复杂的定制加工件，电机、齿轮、紧固件全部采用标准件，桌架和台面可以就地取材加工，后期的备件采购和维护成本极低，即使是小型加工坊也能轻松完成设备的组装和调试。在建模过程中，所有配合面的公差都按照常规机加工的自由公差设定，安装孔位的位置度公差控制在0.2mm以内，不需要高精度的加工设备就能完成零件加工，组装时也不需要专用的工装夹具，靠常规的扳手、螺丝刀等工具就能完成整机组装。
