工业重载辊筒式输送机架结构设计

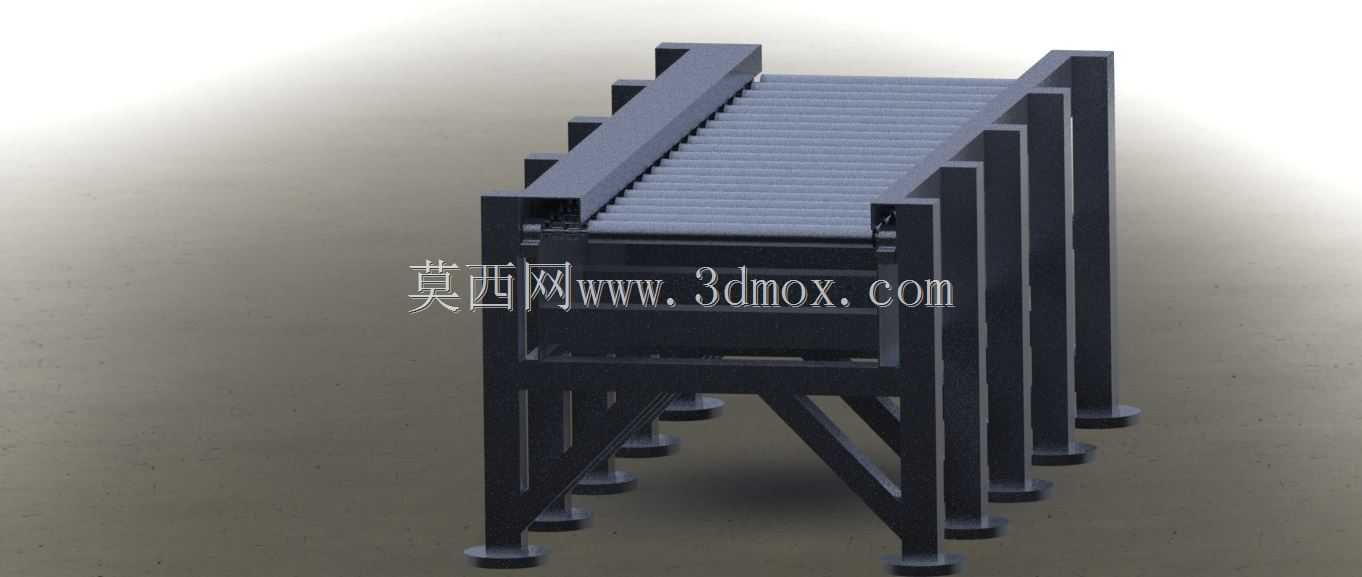

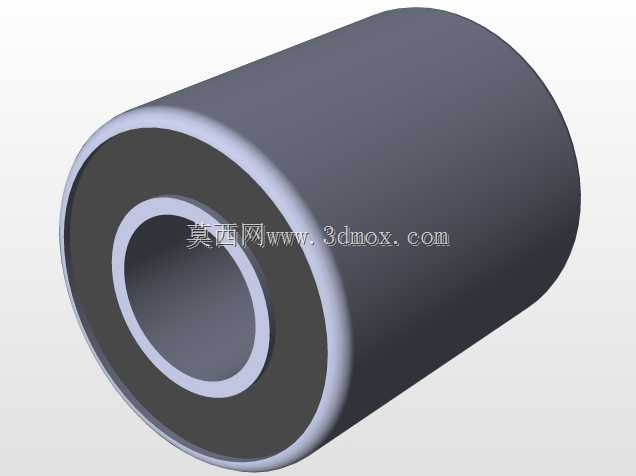

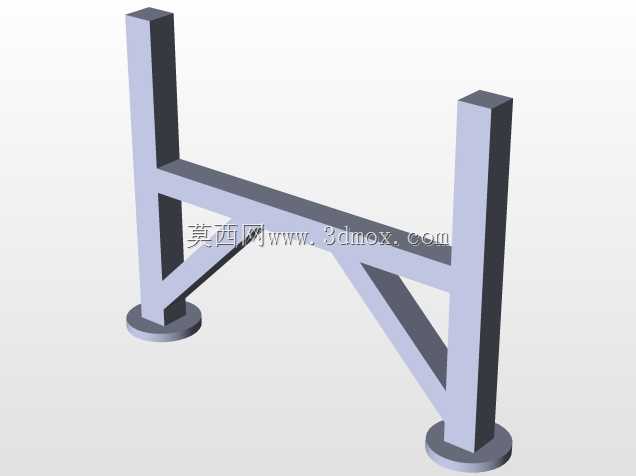

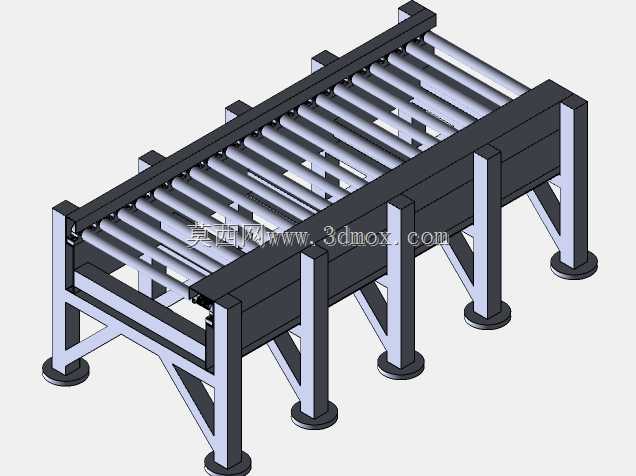

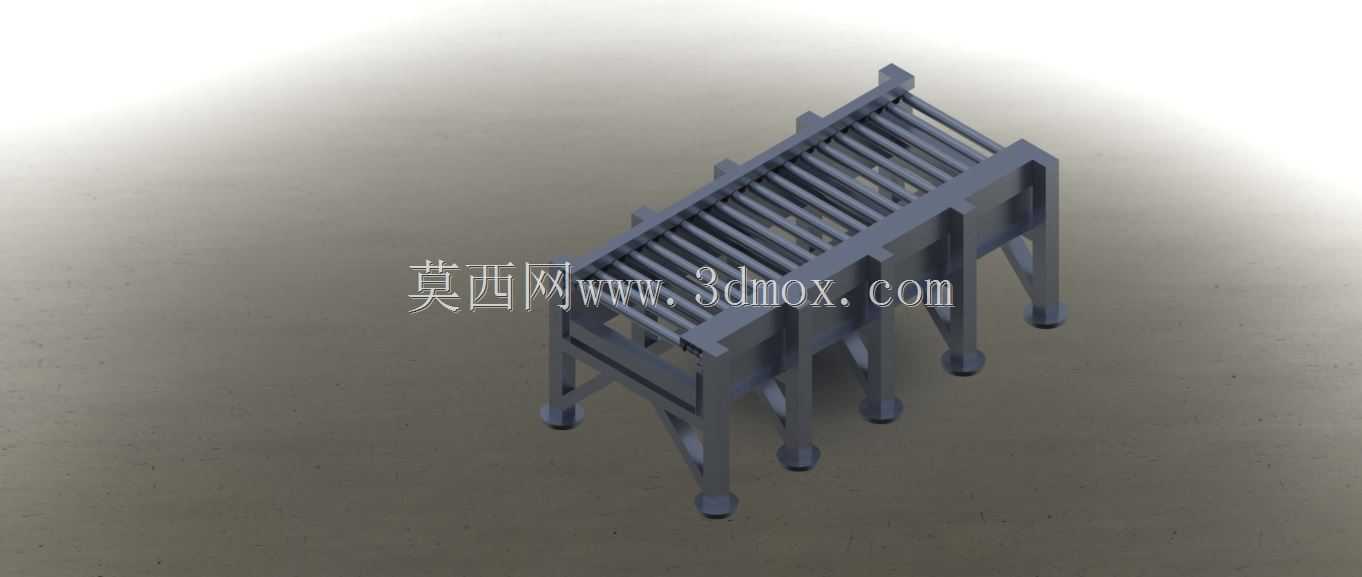

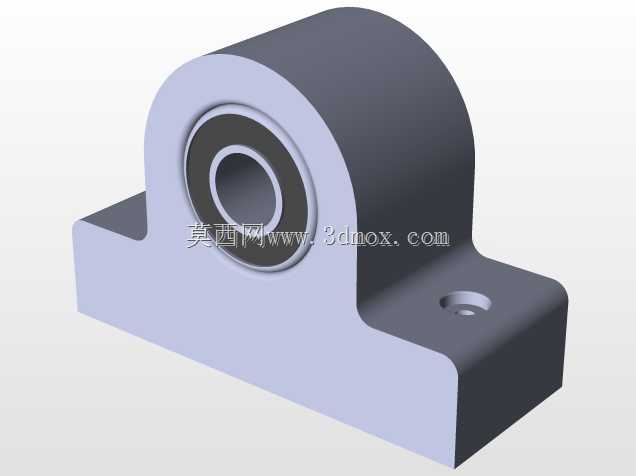

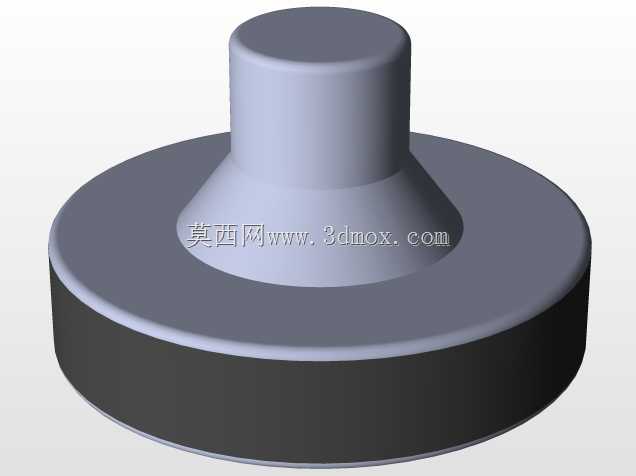

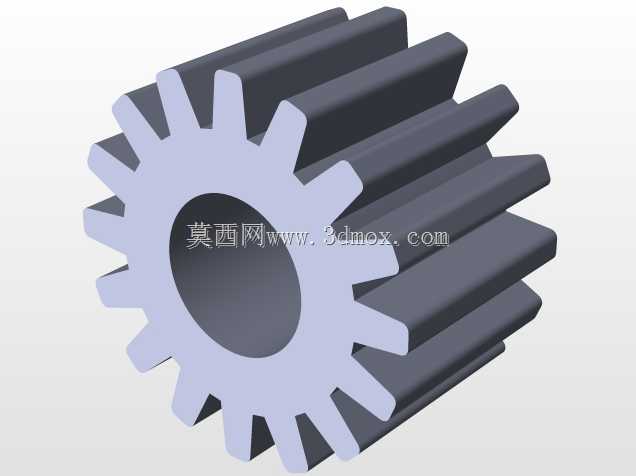

这款辊筒式输送设备主要面向生产制造车间的物料转运场景，可广泛应用于机械加工零部件周转、包装工序段物料传递、仓储分拣线货件输送、装配流水线工件工位间流转等场景，能够适配箱装工件、规则形态金属构件、成件包装货品等多种类型物料的水平输送需求，替代传统人工搬运的作业模式，大幅降低车间内短距离物料转运的人力投入，同时提升生产流转环节的作业连贯性，减少物料周转等待时长。设备整体采用框架式支撑结构，主体支撑腿采用等距排布的方钢型材焊接成型，每根支撑腿底部设置可调式支撑脚座，可根据车间地面的实际平整度调整支撑高度，保证整台设备安装后辊筒工作面保持水平状态，避免物料输送过程中出现偏斜、卡顿甚至滑落的问题。输送工作面采用平行排布的钢制辊筒结构，相邻辊筒的间距经过合理测算，既能够保证常规尺寸的工件在输送过程中不会出现卡滞、掉落的情况，也能控制辊筒的排布密度，兼顾结构强度与材料成本的平衡，辊筒两端通过轴承座与两侧机架梁连接，转动阻力小，无论是依靠物料重力实现无动力滑动输送，还是后期加装驱动组件实现动力输送，都能保持顺畅的转动状态。两侧的机架主梁采用加厚型钢制作，作为整台设备的核心受力构件，能够承受较大的均布载荷，满足车间常规工业工件的输送承重需求，支撑腿与主梁之间加装了斜向加强筋，提升整体框架的结构刚性，避免设备长期承重使用后出现框架变形、辊筒错位的问题。在安装边界方面，设备整体为长条形规整结构，宽度方向尺寸适配常规车间通道的通行宽度，不会占用过多的车间作业空间，长度方向可根据实际产线的布局需求进行多段拼接，能够灵活适配不同长度的输送线路规划，设备的进料端与出料端可根据产线对接需求加装导向挡边、接驳台等附属结构，方便与前后端的加工设备、分拣工位、仓储货架实现顺畅对接。设计过程中充分考虑了工业场景下的设备维护需求，辊筒采用模块化安装方式，单根辊筒出现磨损故障时可单独拆卸更换，无需拆解整台设备的框架结构，大幅降低后期的维护成本与停机维护时长，整体结构没有复杂的异形构件，加工制作难度低，普通的机加工车间即可完成构件加工与组装作业，适配中小制造企业的产线搭建成本预算。
