两级圆柱齿轮减速传动装置结构设计

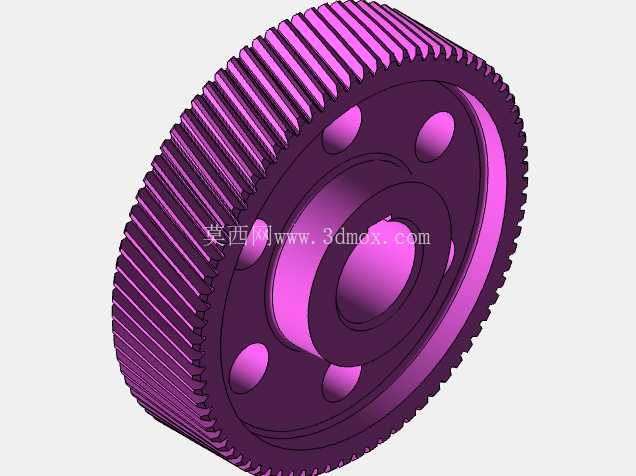

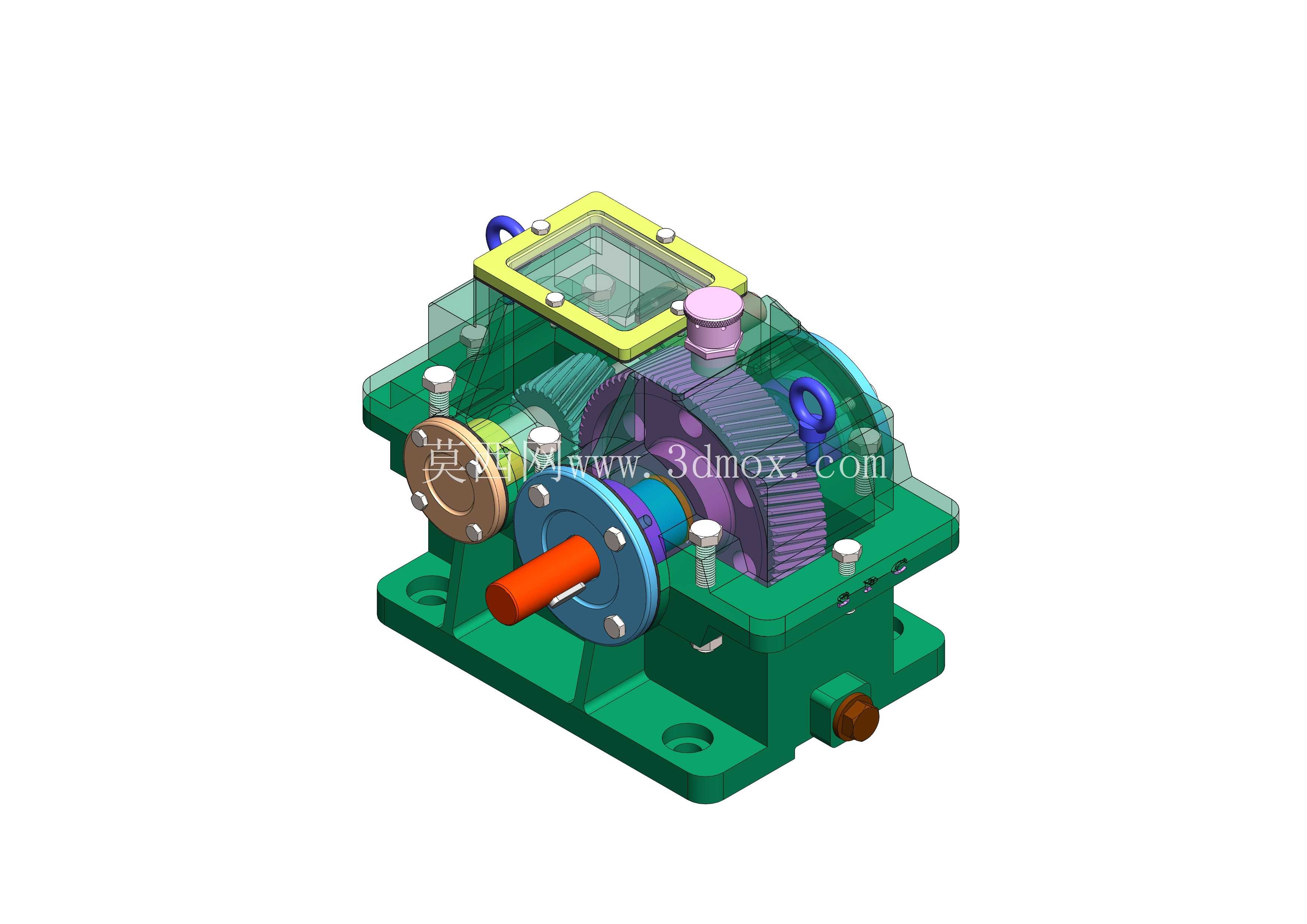

　　在常规工业传动场景里，这类两级齿轮减速结构是动力匹配环节的核心部件，主要用于原动机与工作机之间的转速、扭矩转换，常见应用覆盖输送线驱动、小型物料加工设备、轻工机械传动单元、非标自动化设备动力端等场景，能把电机输出的高转速低扭矩动力，转换为工作端需要的低转速大扭矩输出，适配不同负载工况的动力需求。从结构设计逻辑来看，该装置采用两级圆柱齿轮啮合传动的布局，输入轴端直接对接动力源，第一级小齿轮带动大齿轮完成第一阶段减速，再通过中间轴将动力传递到第二级齿轮副，完成第二阶段减速后从输出轴端输出动力，整体传动路线清晰，各级传动比分配兼顾了齿轮受力均匀性与箱体空间利用率，避免单级大传动比带来的齿轮尺寸过大、箱体臃肿问题。

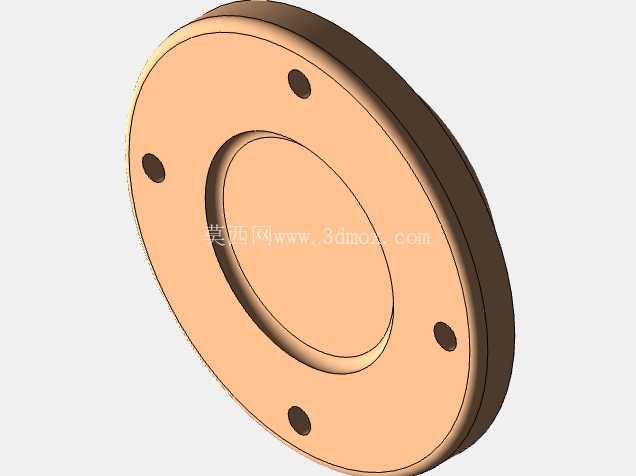

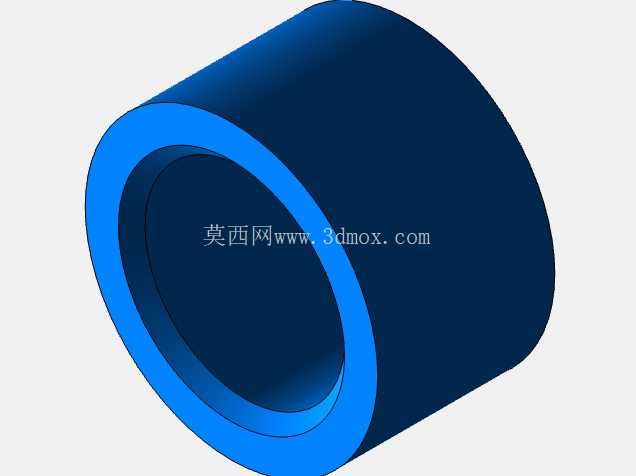

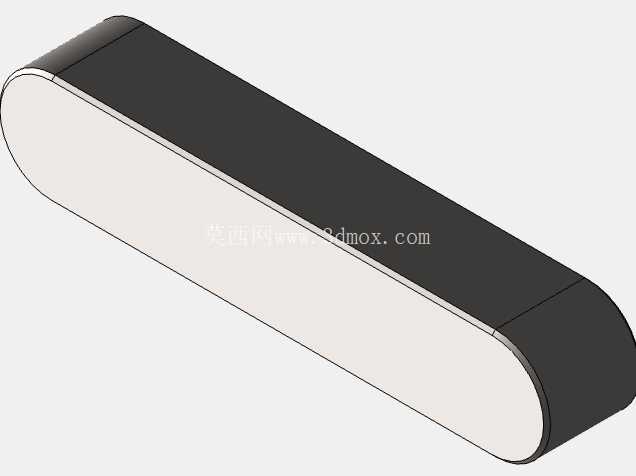

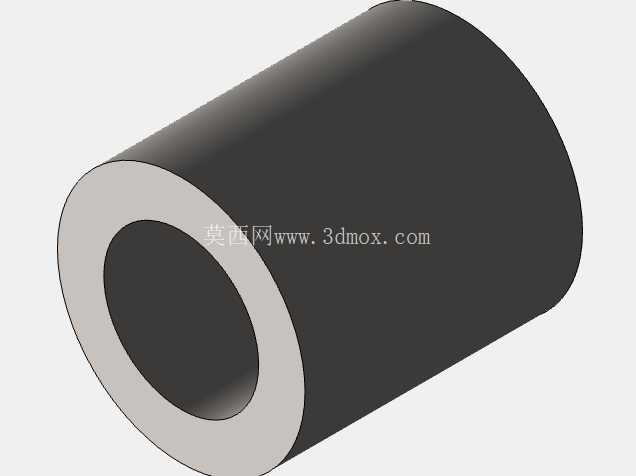

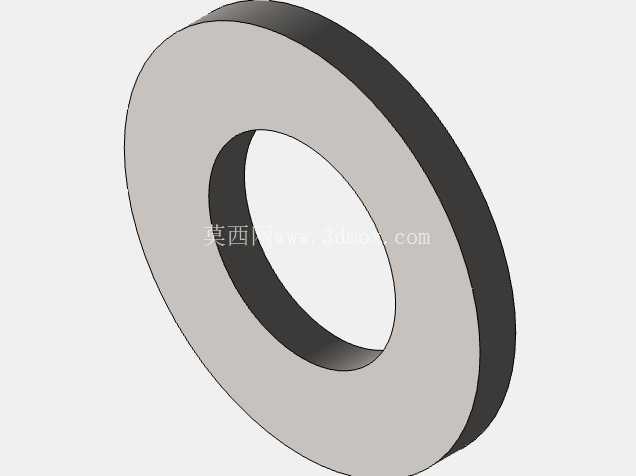

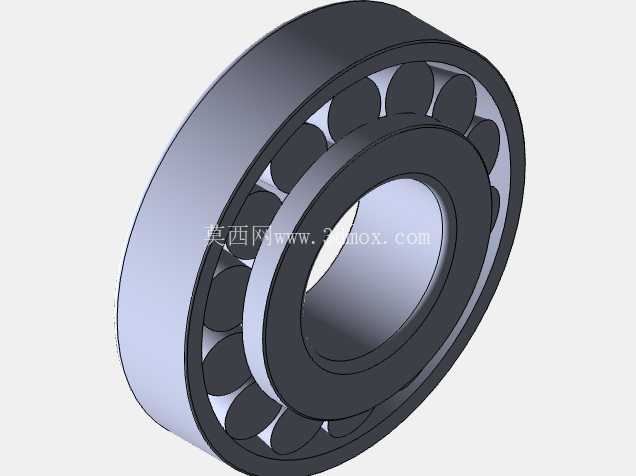

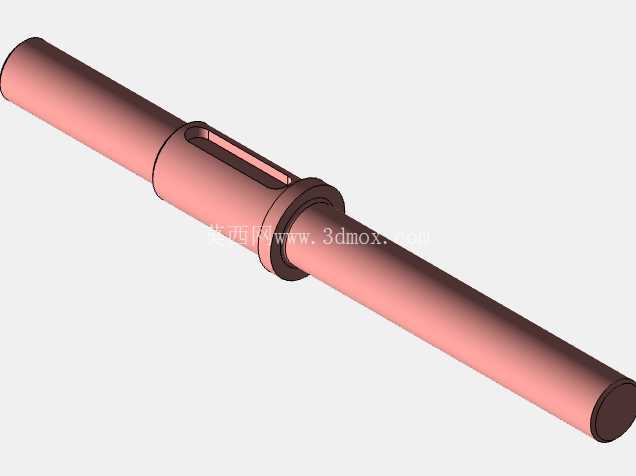

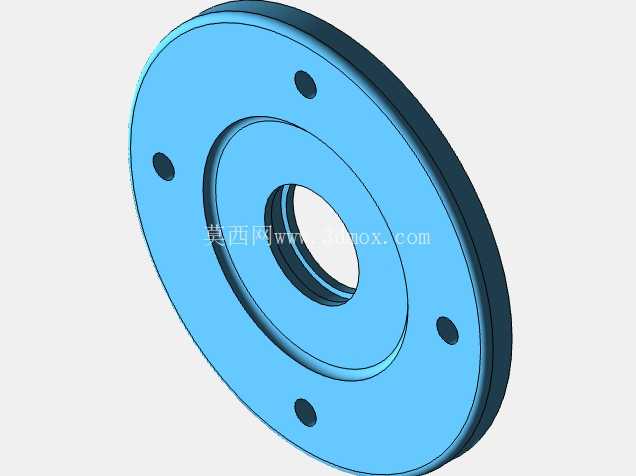

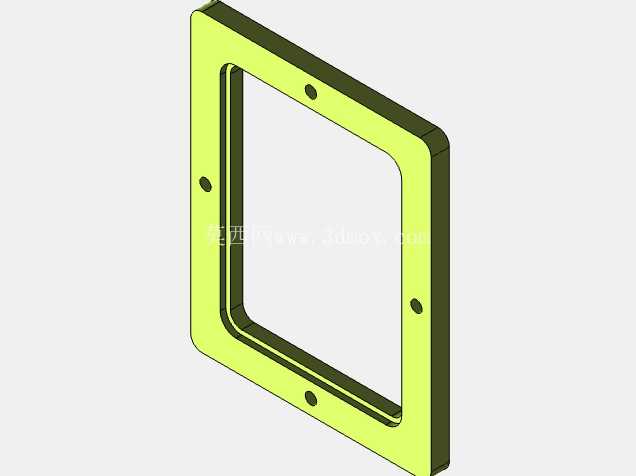

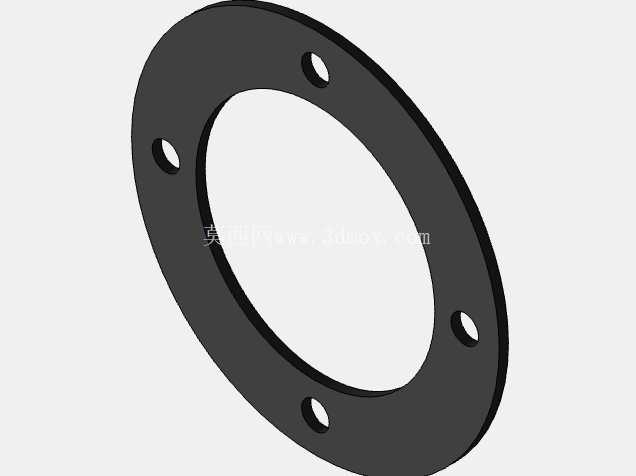

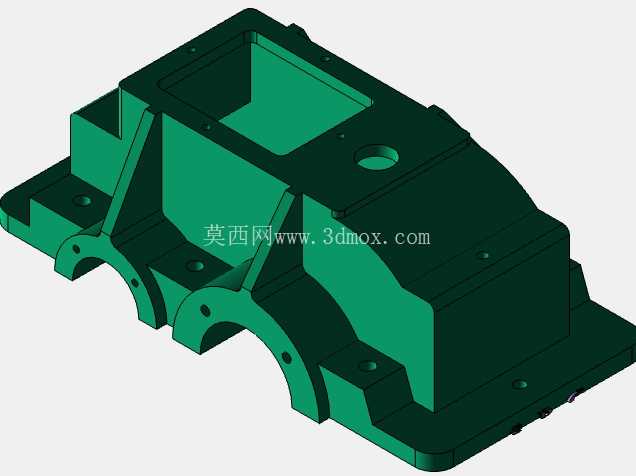

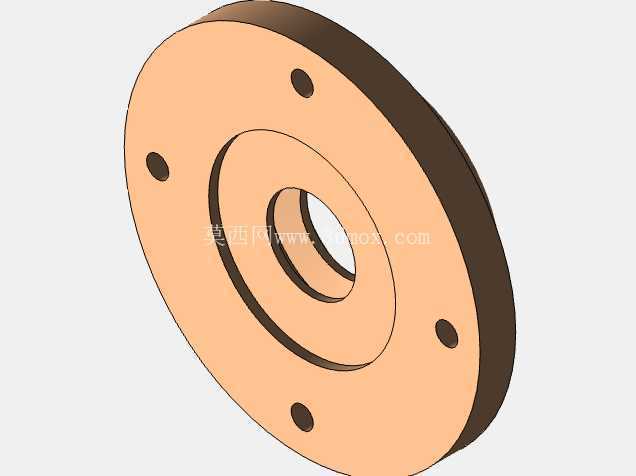

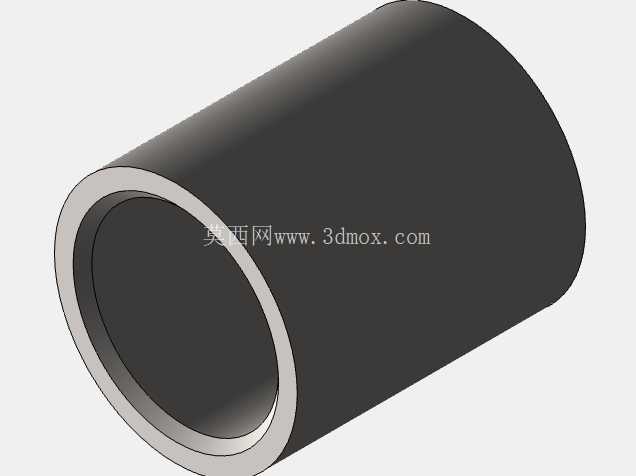

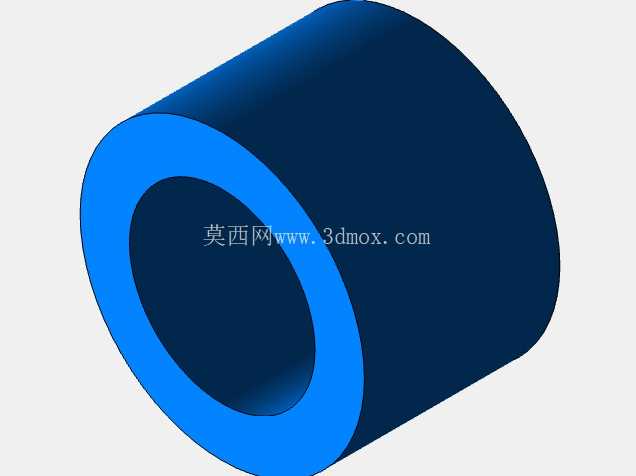

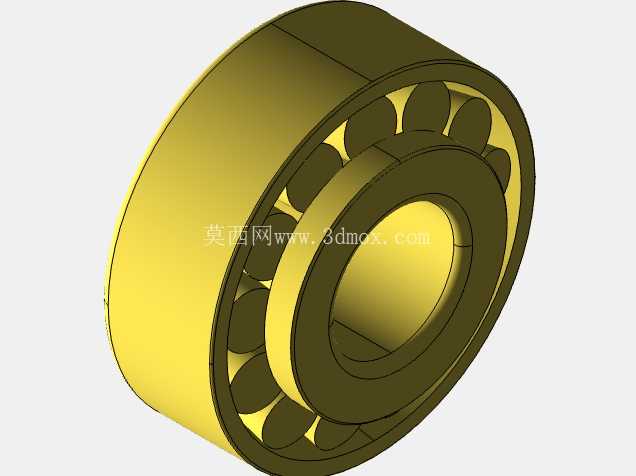

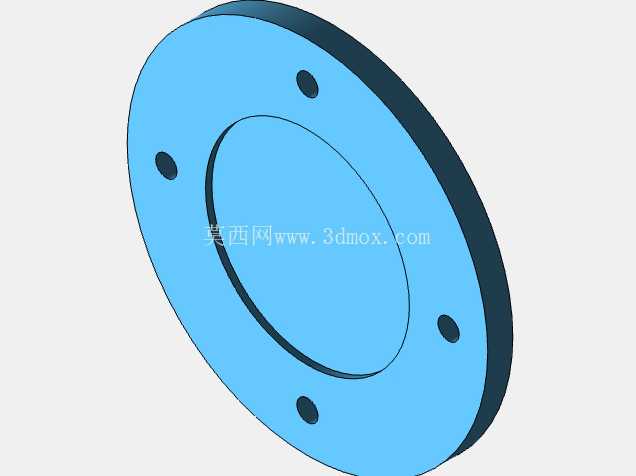

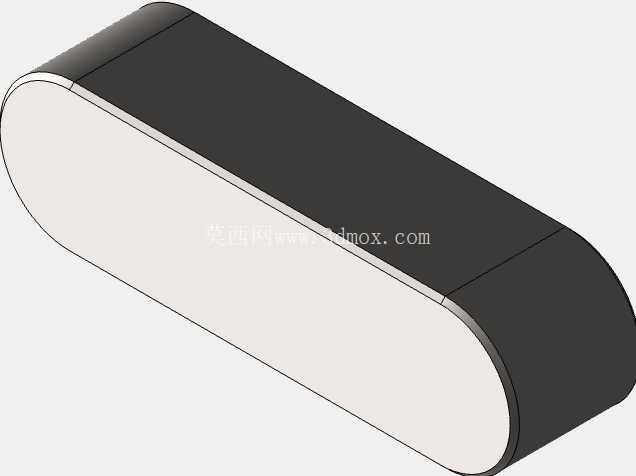

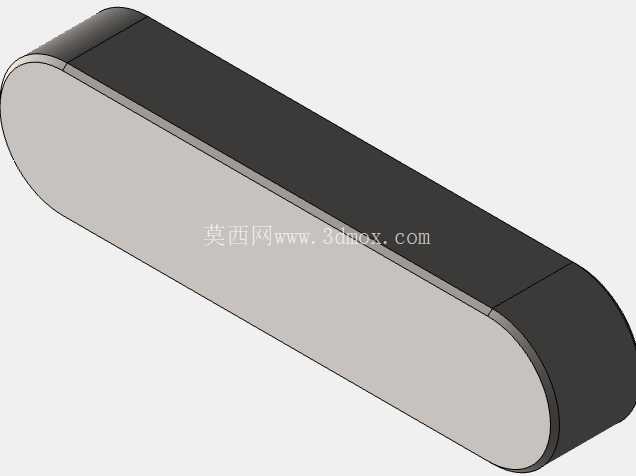

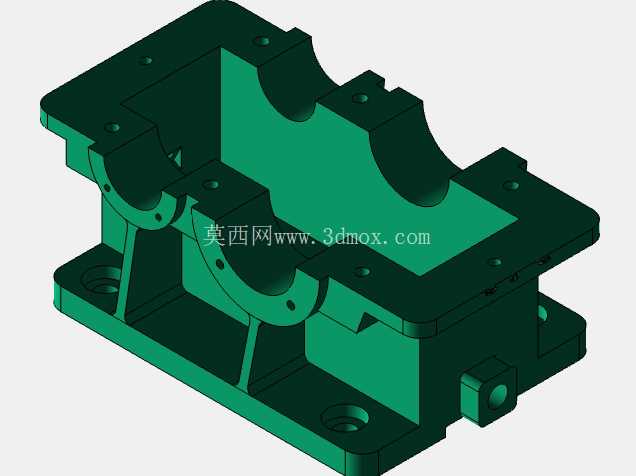

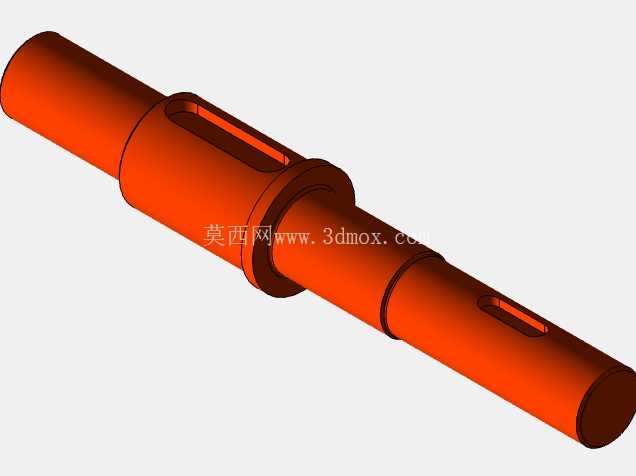

　　轴系设计上，输入轴、中间轴、输出轴均通过滚动轴承支撑在箱体轴承座位置，轴承选型匹配对应轴段的径向与轴向载荷，轴上零件通过轴肩、套筒、端盖实现轴向定位，键连接传递扭矩，保证运转过程中轴上零件不会发生窜动，同时预留了合理的轴承游隙调整空间，避免热胀冷缩导致的轴承卡滞问题。箱体采用剖分式结构设计，箱盖与箱座通过螺栓组实现紧固连接，结合面加工精度满足密封要求，防止润滑油渗漏；箱盖顶部设置透明观察窗口，可直接观察内部齿轮啮合状态、润滑油液位与油质情况，日常巡检时无需拆解箱体就能掌握内部运行状态，降低维护工作量。

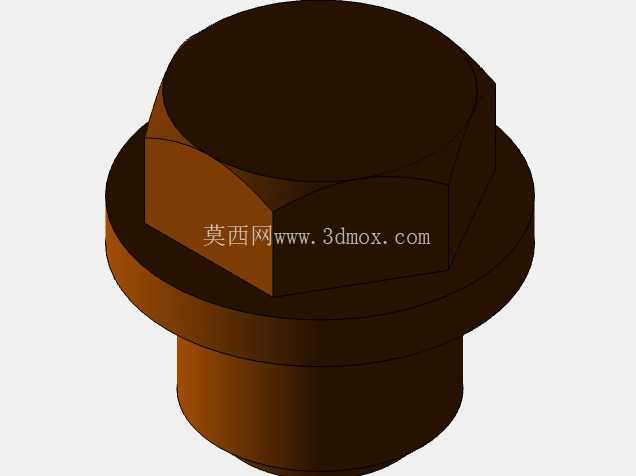

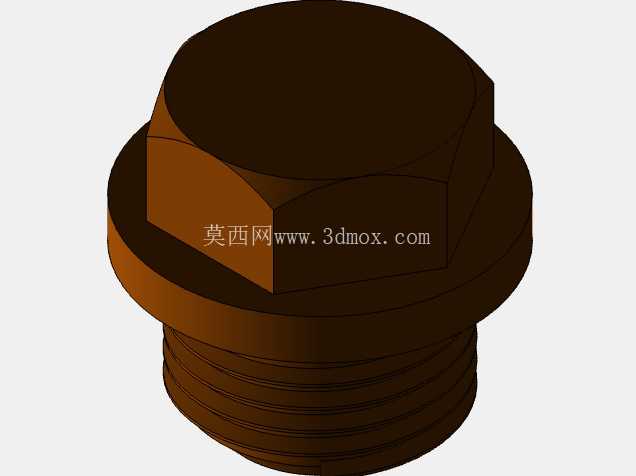

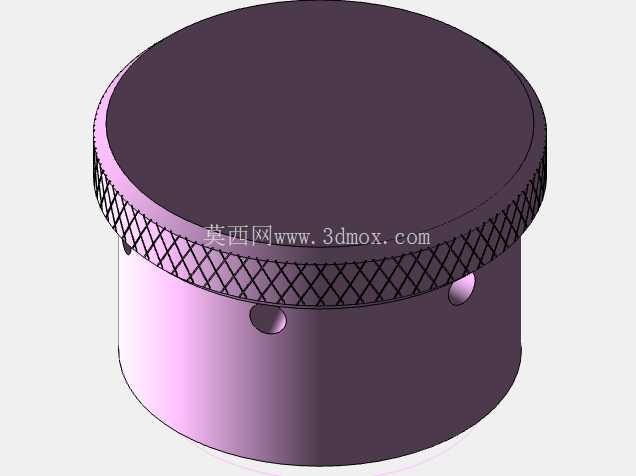

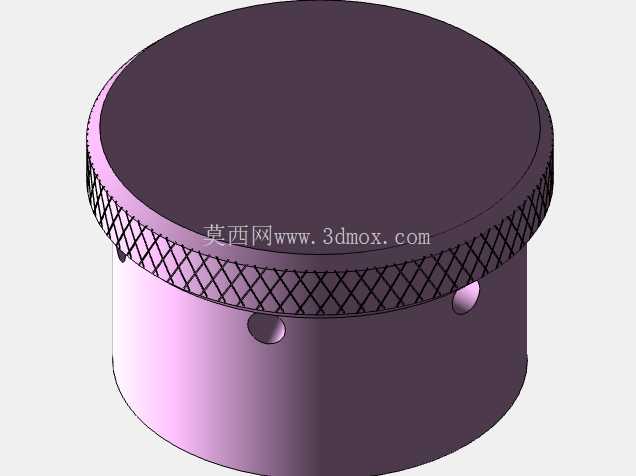

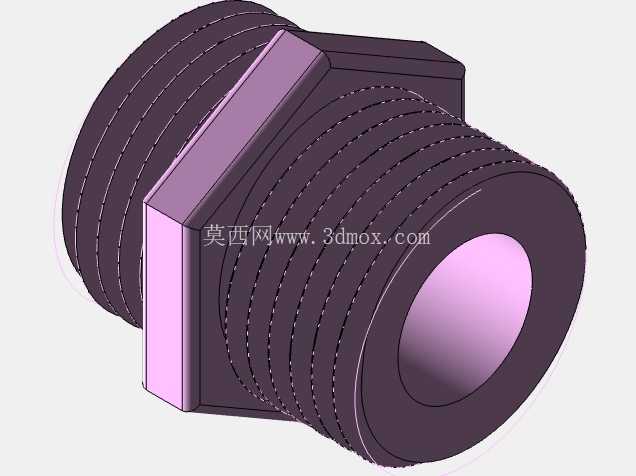

　　箱体底部设置安装底座，底座上预留安装螺栓孔，安装时可通过螺栓将减速箱固定在设备机架的安装平面上，安装边界需预留输入轴、输出轴的联轴器装配空间，同时留出侧面油塞、顶部透气帽的操作空间，方便后期换油、透气元件维护。润滑方式采用油池润滑，齿轮下部浸入箱体内润滑油中，齿轮运转时带起润滑油实现啮合面、轴承位置的润滑，无需额外配置复杂的润滑管路，结构简单可靠，适合长期连续运转的工况。

　　设计过程中充分考虑了加工工艺性，箱体、齿轮、轴类零件均采用常规机械加工工艺即可完成制造，没有特殊的加工精度要求，普通机加工车间就能完成零件加工与装配，制造成本可控；齿轮参数设计经过强度校核，齿面接触强度、齿根弯曲强度均满足常规工况下的负载要求，能承受一定的短时过载冲击，不会轻易出现断齿、点蚀等失效问题。整体结构紧凑，外形尺寸在同功率等级减速箱中处于合理区间，安装孔位布局符合通用安装规范，可直接替换同参数的标准减速箱使用，不需要对设备机架做额外改造，适配性较强。
