35mm标准DIN电气安装导轨结构设计

在低压电气柜、工业自动化控制箱、PLC成套设备的装配场景里，DIN导轨是承担元器件模块化安装的核心承载部件，几乎所有符合DIN标准的断路器、继电器、接线端子、小型PLC模块都依托这类导轨完成快速卡装，无需针对每个元器件单独设计安装孔位，能大幅压缩成套设备的装配周期，也方便后期运维时的元器件更换与回路调整。

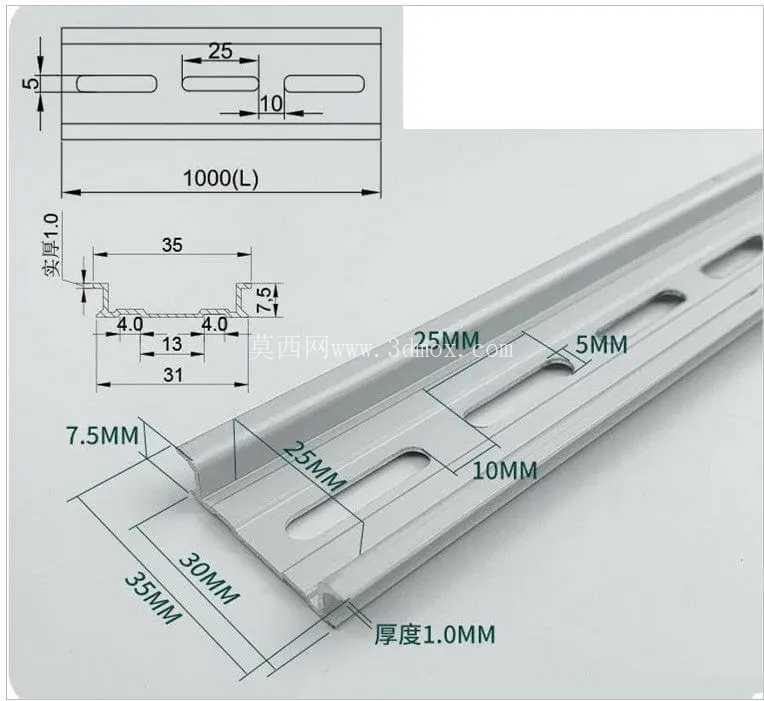

这款35mm规格的导轨是目前工业领域应用最广泛的安装载体，设计时严格遵循通用安装规范，截面总宽度控制在35mm，安装基面的卡装边尺寸匹配通用元器件的卡扣公差，导轨本体厚度设为1.0mm，既保证足够的结构强度，避免长跨度安装时出现中部下挠变形，又能控制材料成本，适配常规冷轧钢或铝合金的冲压加工工艺。导轨总长度按1000mm的常规供货规格设计，本体上预制的长圆形安装孔孔长25mm、孔宽5mm，相邻安装孔的中心间距为30mm，安装孔距离导轨端部的定位尺寸经过反复校核，能适配市面上绝大多数柜体内的安装梁孔位，安装时可通过长圆孔调整横向位置，抵消柜体加工时的孔位误差，降低现场装配的修配工作量。

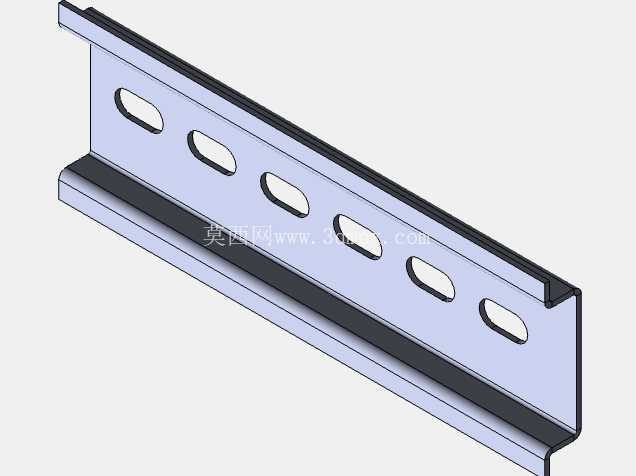

设计过程中特意加入了配置表功能，建模时将导轨长度、安装孔数量设置为可驱动的关联参数，当需要不同长度的导轨规格时，只需修改总长度参数，模型就能自动生成对应数量的安装孔，自动匹配孔位间距，无需逐个绘制孔特征，能大幅提升不同项目的选型建模效率，避免重复建模出现的尺寸错误。导轨的卡装边高度设为7.5mm，卡装边的收口尺寸控制在1mm，这个尺寸经过多轮卡扣配合验证，既能保证元器件卡入后有足够的抱紧力，不会在设备运输振动过程中出现松脱移位，又不会因为卡扣过紧导致元器件拆装困难，运维时无需借助专用工具就能完成模块的拆卸更换。导轨截面的内部尺寸也做了公差适配，底部承载面的有效宽度31mm，两侧卡边的内凹尺寸各为4mm，完全匹配标准DIN安装元器件的卡扣行程，不会出现卡扣卡不到位或者装上去旷量过大的问题。

从实际应用场景来看，这类导轨不仅用在固定式的配电柜、控制柜里，在移动式的自动化设备、生产线的现场操作箱、小型设备的控制单元里也大量使用，设计时考虑到不同安装场景的需求，导轨的棱边都做了微小的倒角处理，避免装配时划伤操作人员的手部，也不会刮破元器件的导线绝缘层。导轨的安装孔采用长圆孔设计还有一个优势，就是在后期改造加装元器件时，如果原有孔位被遮挡，可以小范围调整导轨的固定位置，无需在柜体安装梁上重新钻孔，减少现场施工的工作量。建模过程中对导轨的折弯圆角做了还原，完全匹配实际冲压加工的工艺圆角，不会出现直角折弯导致的应力集中问题，也能保证模型导出工程图时的尺寸和实际加工件一致，不会出现建模尺寸和生产尺寸脱节的问题。

在成套设备的三维布局设计里，这类标准导轨的模型准确性直接影响整个柜内的布局效率，如果导轨的截面尺寸有偏差，就会出现元器件装配干涉、卡扣无法卡合的问题，导致整个柜内布局需要反复调整。这款导轨模型在建模时把所有和安装相关的尺寸都做了参数化关联，包括卡边高度、安装孔大小、孔位间距、本体厚度，在面对不同行业的特殊安装需求时，比如需要加厚导轨承载重型元器件、需要调整孔位适配特殊安装梁，都可以通过修改参数快速生成对应的规格，不需要重新绘制草图，能有效缩短结构设计的周期。同时模型还原了实际产品的所有细节特征，没有做过度的简化，在做装配干涉检查时，可以准确判断导轨和柜内其他部件、和安装的元器件之间的间隙是否满足要求，避免生产装配时出现干涉问题。
