ESP32串口转以太网嵌入式通信模块

　　在工业现场数据采集、楼宇自控终端以及小型物联网网关的选型中，串口设备接入以太网一直是结构与硬件工程师反复权衡的环节。传统方案要么外挂独立PHY芯片再自行布线，要么采用体积偏大的成品转换盒，挤占柜内导轨空间。WT32-ETH01这类以ESP32为核心的嵌入式串口转以太网模块，正是针对这一矛盾给出的紧凑化解法，其三维数模的还原重点也落在板卡轮廓、接口排布与安装边界上。

　　从功能层面看，模块内部已经把优化过的TCP/IP协议栈跑在ESP32之上，对外保留串口透传通道，MCU侧只需通过UART收发数据，网络链路的握手、封包与重传由模块承担，省去了在主控固件里移植lwIP的工作量。对于需要把老旧RS232传感器、PLC编程口或者单片机控制板快速挂到局域网的场景，这种把网络协议下沉到通信模组的做法，能显著缩短联调周期，也让主控资源更集中在实时控制任务上。

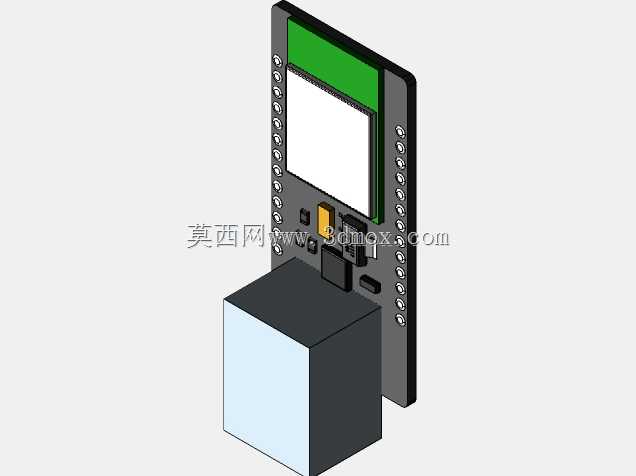

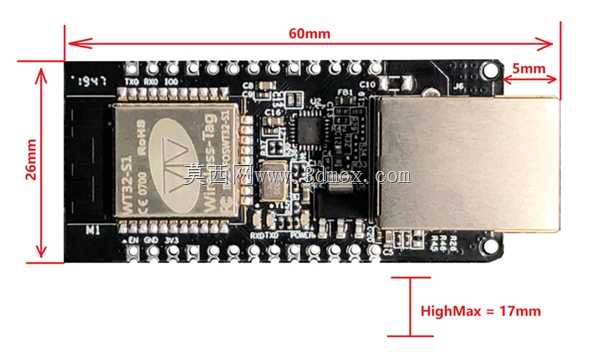

　　结构设计上，模组采用长条状双面贴片板型，两侧沿长边排布焊盘，板宽刻意控制在通用一格宽度，既可以像普通直插器件一样经半焊盘直接回流焊在载板上，也能通过配套连接器通孔插接，两种装配路径在同一外形下兼容。数模中清晰表达了RJ45接口位于板体一端的布局，网线插拔方向与板平面垂直，这一细节决定了载板上必须在接口前方预留足够的手指操作与线缆弯曲空间，避免外壳侧壁干涉水晶头弹片。板卡四角的安装孔、两侧排针间距以及顶部天线区域的净空轮廓，都需要在母板堆叠时同步核对，防止金属壳体贴近射频部分造成信号衰减。

　　安装边界方面，工程师在布局载板时应把模块当作一个带高度的立体器件而非单纯二维封装：RJ45座的本体高度、网口指示灯的透光位置、以及模块下方焊接区域的禁布高度，都要在三维环境中逐一校验。若采用插针方式，排针两侧的保留间距要兼顾返修时烙铁头的操作空间；若直接焊接，则需在载板对应位置留出与模组焊盘匹配的开窗，并确保模块下方无突出元件冲突。

　　数模还体现了板上主芯片、以太网变压器集成接口以及去耦电容的相对位置，这些信息对热分布评估和EMC预判有参考价值——网口作为对外端口，其接机壳地的电容、屏蔽壳搭接位置在结构建模时应与机箱接地弹片的压接路径一并考虑。整体而言，该模组把通信、协议与物理接口压缩在一块窄板内，结构工程师拿到完整三维后，可以直接在控制柜内导轨终端、壁挂采集盒或设备侧小型网关中完成干涉检查与开孔定位，让硬件联网改造在机械层面同样可控。
