双轴剪切式塑料撕碎处理设备结构设计

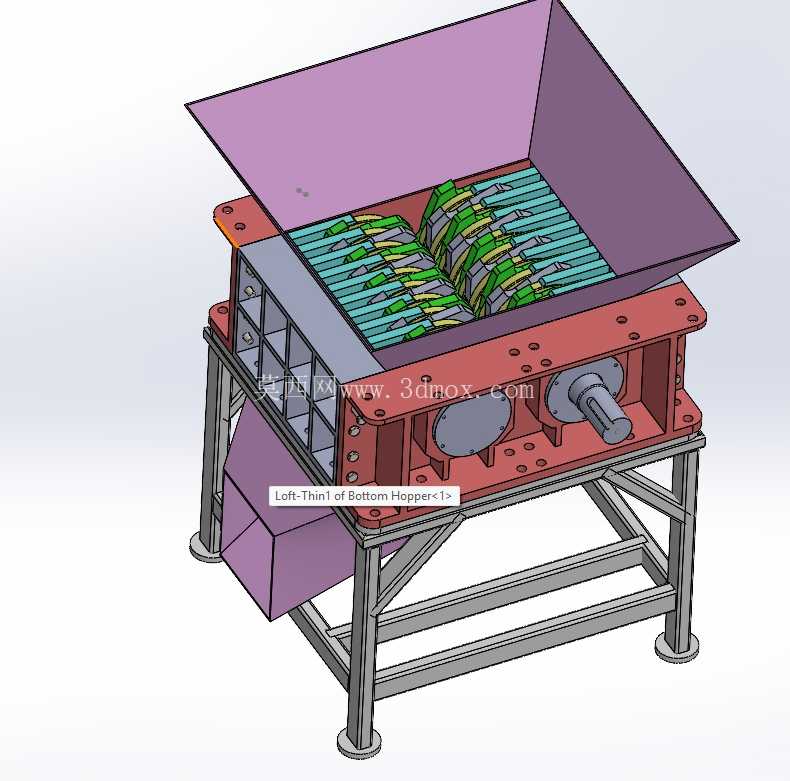

　　这套撕碎设备主要面向废塑料回收加工场景设计，可处理注塑浇口料、废弃塑料壳、管材、薄膜团块等常见塑料废弃物，通过低速大扭矩的剪切作用将大块塑料剪切成尺寸均匀的碎料，为后续的清洗、造粒工序提供合格粒径的原料，也可适配部分硬质废胶头、轻薄金属料的破碎预处理，在中小型再生资源加工站、塑料制品厂边角料回收线中都有广泛应用空间。设备整体采用方管焊接机架作为承载基础，机架底部设置可调式支撑脚，可适配车间不平整地面的安装调平需求，安装时需预留顶部进料、底部出料的操作空间，机架整体高度控制在操作人员可便捷观察进料状态的范围，无需额外搭建过高操作平台，降低现场安装的土建成本。

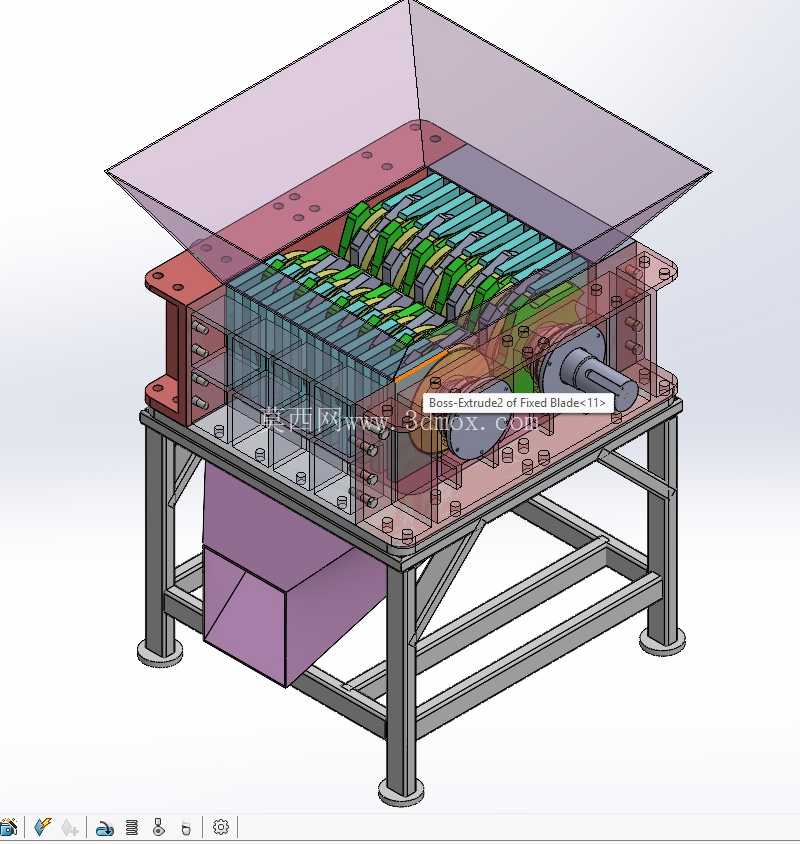

　　破碎腔采用上下分体式结构设计，上半部分为扩口式进料导料槽，导料槽侧壁向外倾斜扩展，可增大进料承接面积，避免投料时物料散落，导料槽内壁做耐磨衬板安装位预留，长期使用磨损后可快速更换衬板无需整体更换腔体；下半部分为刀轴安装腔体，两侧设置镗加工的轴承安装位，保证两根刀轴的平行度公差控制在合理范围，避免刀轴运转时出现偏磨、卡滞问题。刀组采用交错排布的动刀与定刀配合结构，动刀通过螺栓固定在六角刀轴上，每片动刀的刃口角度经过反复校核，既能保证剪切时的咬入能力，又能避免刃口角度过小导致的崩刃问题，两根刀轴通过差速传动实现相对转动，物料进入腔体后会被相向转动的刀组勾住，通过剪切、撕扯、挤压的复合作用将物料破碎，相比单轴破碎结构，双轴剪切式对缠绕性物料、大块硬质物料的适应性更强，不易出现堵料、闷车问题。

　　传动端采用电机配合减速机直连的驱动形式，减速机输出端与刀轴通过胀套连接，可传递更大扭矩的同时，也方便后期维护时的拆装，传动区域设置安全防护罩，避免运转时人员接触转动部件，同时也能阻挡破碎过程中溅出的细碎物料。出料段设置在破碎腔正下方，采用斜向导料结构，破碎后的物料可顺着导料板滑落到出料输送设备上，导料板同样预留耐磨衬板安装位，应对碎料下落时的长期冲刷磨损。设计过程中重点校核了刀轴的抗弯强度与轴承的额定动载荷，考虑到破碎过程中可能出现的硬质异物卡入工况，刀轴材质选用高强度合金结构钢并做调质处理，轴承选用重载调心滚子轴承，可承受一定的不对中载荷与冲击载荷，提升设备在恶劣工况下的运行稳定性。

　　整机的安装边界需考虑周边预留检修空间，尤其是传动端与轴承座位置，需预留足够的拆装操作距离，设备进料口高度适配常见的人工投料或皮带机进料高度，无需额外做过多的进料衔接改造，可直接接入现有废塑料处理产线使用。刀组的排布方式经过优化，相邻动刀之间的间隙控制在合理范围，保证破碎后的物料粒径均匀，不会出现过大块物料漏过的情况，同时也避免间隙过小导致的刀组磨损加快、能耗升高问题。腔体两侧设置密封结构，防止破碎过程中产生的细粉从轴承安装位渗出，同时也能阻挡外部粉尘进入轴承内部，延长轴承的润滑维护周期。
