户外商用立式烟熏烧烤炉结构设计

这款烟熏烧烤设备的三维结构设计，核心围绕户外商用场景的实际使用需求展开，区别于普通家用炭烤炉的结构逻辑，在热场分布、烟气循环、操作便利性上做了针对性的结构优化。从实际应用场景来看，这类设备主要适配户外营地、特色餐饮门店外摆、集市流动摊位等场景，需要兼顾长时间低温烟熏和高温直烤两种烹饪模式，结构设计上必须保证两种模式切换时的热效率不出现大幅损耗，同时避免操作过程中出现烟气溢散、炉体表面温度过高等安全隐患。

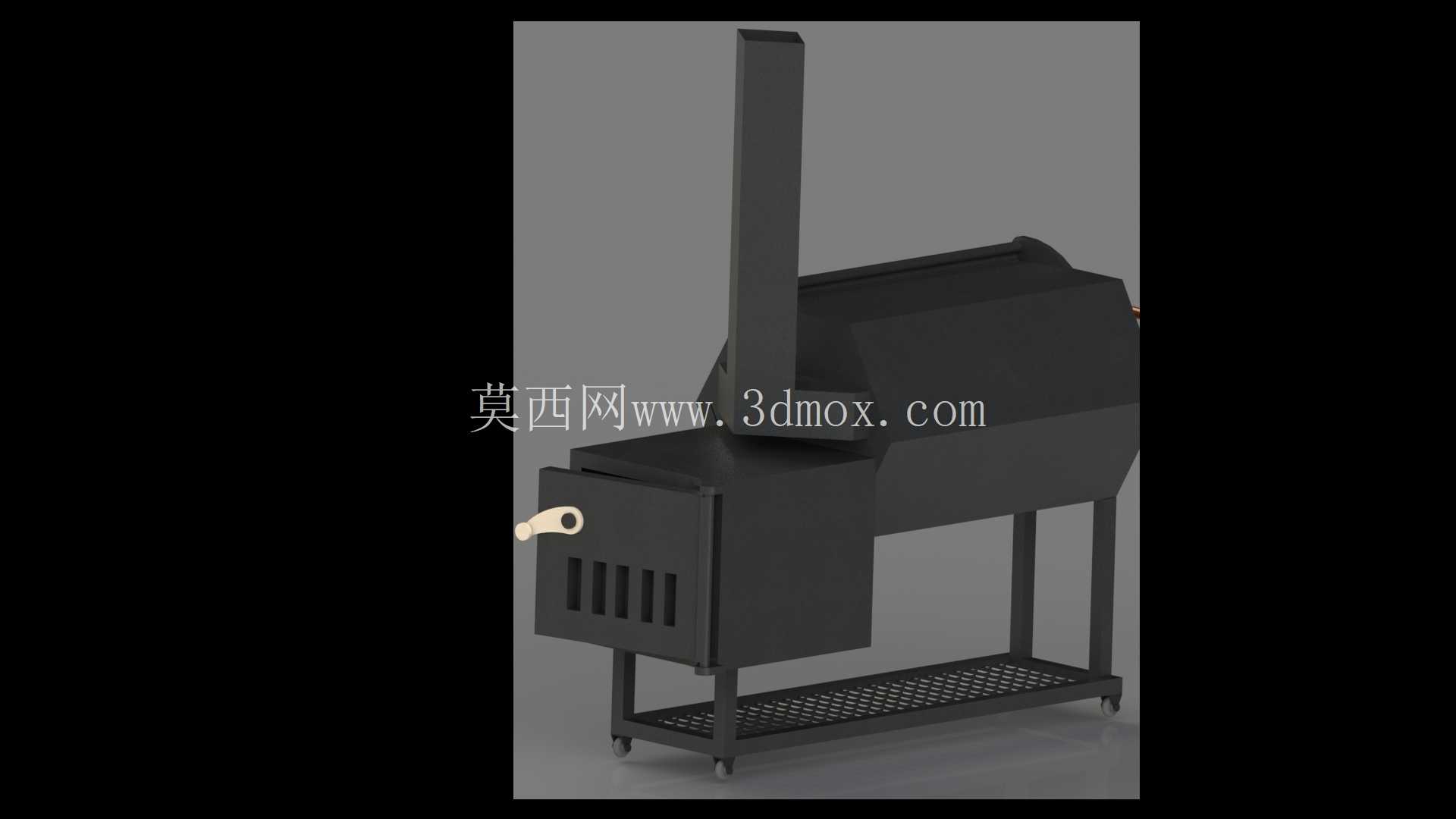

从功能特性来看，设备采用分体式炉腔布局，侧方设置独立的燃料投放仓，与主烧烤腔通过导烟通道连通，这种结构可以避免燃料燃烧产生的明火直接接触食材，同时让带木质香气的烟气在主炉腔内形成循环，实现烟熏风味的附着。主炉腔采用卧式圆筒结构，相比方形腔体，圆筒形内壁可以让热烟气形成更稳定的环流，减少腔体内的温度死角，保证不同摆放位置的食材受热均匀。炉体顶部设置独立的竖向排烟通道，通道高度经过结构测算，既可以通过烟囱效应形成足够的抽力，让燃料仓的燃烧供氧更充分，又能控制排烟流速，避免烟气过快流失带走炉内热量，排烟通道出口位置做了防雨檐结构设计，避免户外使用时雨水顺着烟道灌入炉腔。

设计思路上，首先考虑的是户外使用的移动便利性，炉体底部采用方管焊接的支撑框架，框架下方设置四个带刹车的万向脚轮，脚轮的安装位置做了内收处理，避免移动过程中脚轮磕碰路沿，同时框架中部设置网格状置物台，可以放置烧烤工具、备用燃料或者待烤制的食材，充分利用炉体下方的闲置空间。燃料仓的炉门采用偏心锁紧把手结构，把手采用隔热材质包裹，锁紧时可以通过凸轮结构让炉门压紧密封填料，减少燃料仓的漏风，保证燃烧速率可控，炉门下方设置多道竖向通风槽，通风槽的开口角度做了向下倾斜的设计，既可以补充燃烧所需的空气，又能避免火星从通风槽溅出引发安全隐患。

从安装边界与尺寸适配来看，整个设备的整体宽度控制在1.2米以内，长度不超过1.5米，竖向排烟通道竖起后的总高度约1.9米，这个尺寸可以适配大多数商用外摆区域的空间限制，同时也能满足小型货车的装载要求，方便设备转场运输。炉体的支撑腿高度设置为0.8米，这个高度符合人体站立操作的舒适区间，操作人员不需要过度弯腰就可以完成食材翻面、燃料添加等操作，降低长时间操作的疲劳感。主炉腔的端盖采用铰链侧开结构，铰链位置做了阻尼限位设计，炉门打开后可以自动停在最大开启角度，不会因为风力或者轻微碰撞出现自行闭合的情况，避免操作过程中被炉门磕碰。

结构细节上，主炉腔内部设置可抽拉的烤网支撑导轨，导轨采用不锈钢材质，预留了三层不同高度的安装位，可以根据食材所需的烤制温度调整烤网与热源的距离，不需要额外增加配件就可以实现不同食材的分区烤制。燃料仓与主炉腔的连接位置设置可调节的挡板结构，通过调整挡板的开合角度，可以控制进入主炉腔的烟气量与热量，实现低温烟熏、中火烘烤、高温直烤三种模式的切换，挡板的调节旋钮设置在炉体外侧，操作时不需要打开炉门，避免高温烟气烫伤操作人员。炉体所有的钣金折边位置都做了卷边处理，没有裸露的锐边，避免组装、移动、操作过程中出现割伤风险，所有焊接位置都做了打磨抛光处理，减少焊接应力集中的同时，也方便后期使用过程中的清洁维护。

在热防护设计上，炉体的外壁与内壁之间预留了空气隔热层，避免炉体外壁温度过高，操作人员不小心触碰时造成烫伤，同时也能减少炉体的热量散失，提升燃料的利用效率，降低长时间使用时的燃料消耗。底部的置物网格采用扁钢焊接而成，网格间隙控制在2厘米，既可以保证承托能力，又能避免小尺寸的工具或者食材从间隙掉落，网格表面做了高温喷塑处理，可以耐受烤制过程中辐射的高温，不会出现漆面脱落的情况。整个设备的结构拆分设计充分考虑了加工工艺性，所有钣金件都可以通过激光切割、折弯、焊接的常规工艺完成加工，不需要特殊的定制模具，适合小批量的生产制造，各个部件之间的连接采用螺栓紧固的方式，后期如果出现部件损坏，可以单独更换，不需要整体报废，降低设备的全生命周期使用成本。
