电力变压器检修支撑框架结构设计

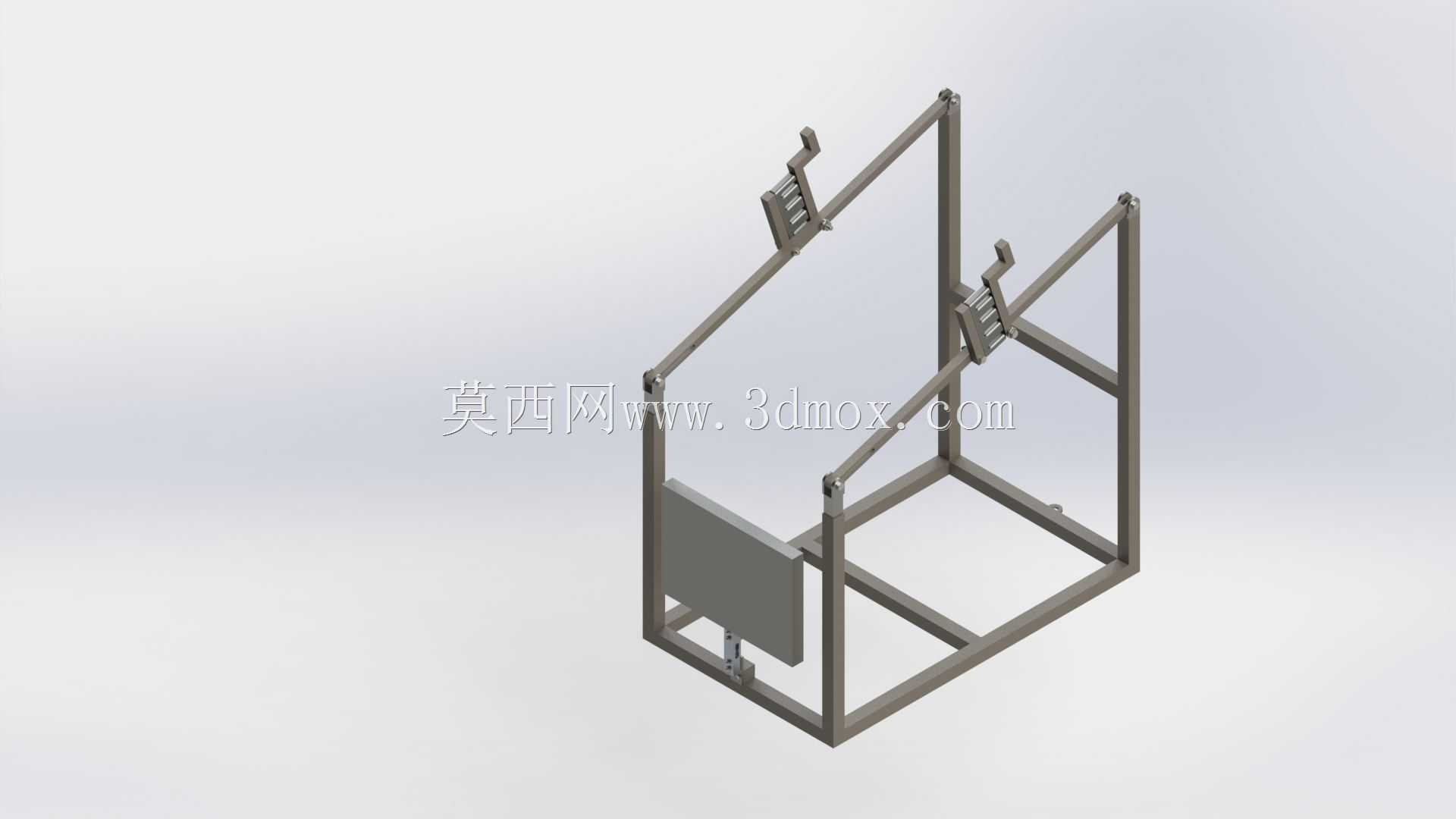

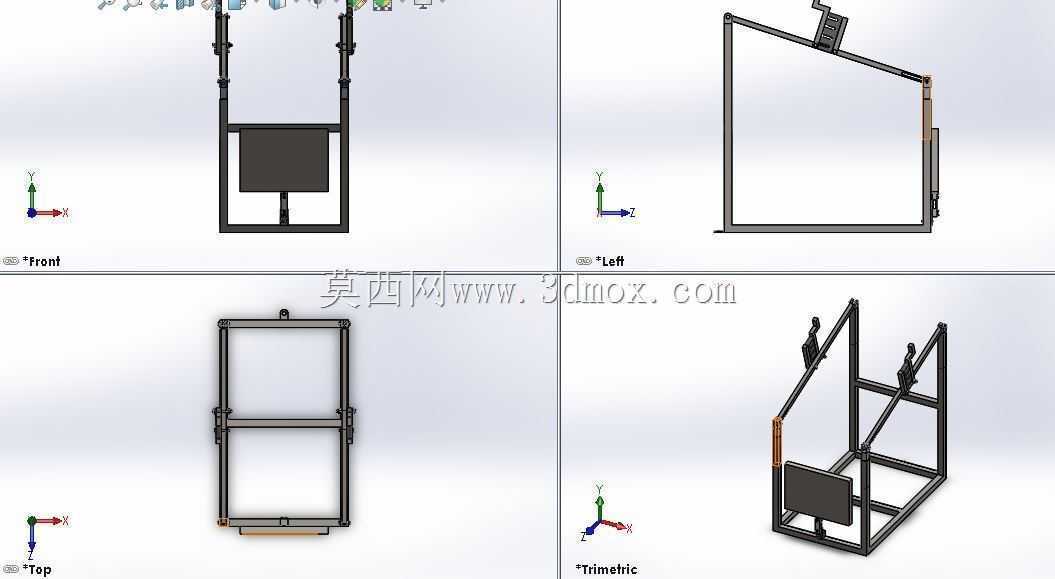

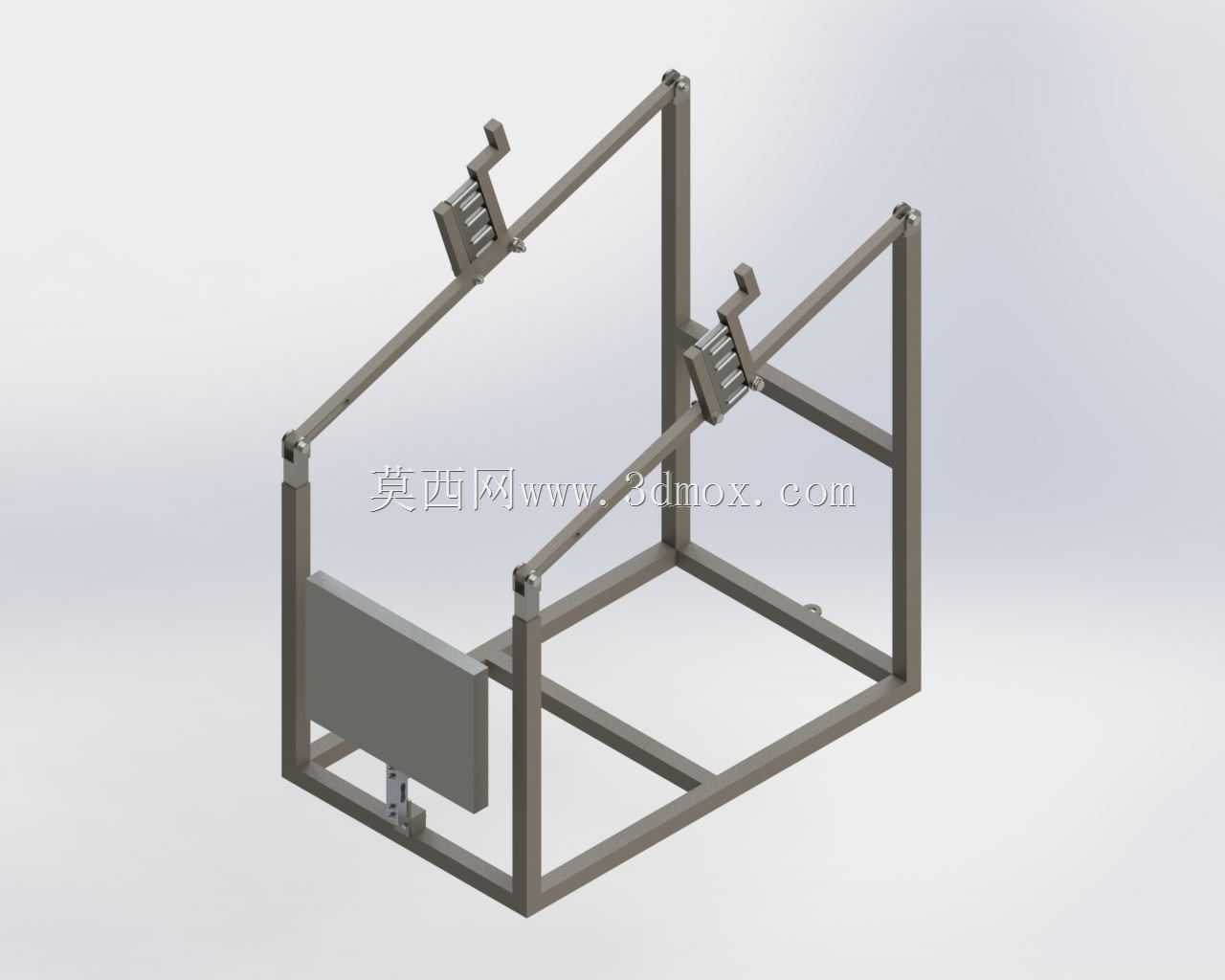

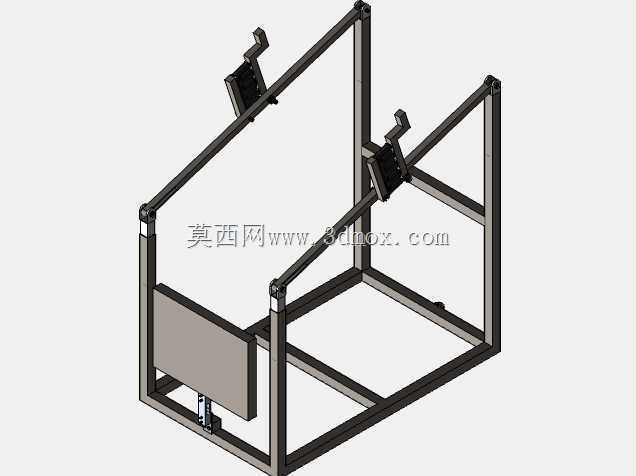

　　该结构围绕电力变压器现场检修、部件装配和临时支撑作业展开，主体采用矩形管材搭建，形成竖向承载、侧向约束和底部定位相结合的框架体系。从三维视图可以看出，框架并非简单的平面支架，而是由两根较高立柱、底部矩形基座、中部横向连接梁以及斜向支撑杆共同组成，立柱承担主要竖向载荷，底框负责扩大支撑 footprint，斜撑则用于抵消检修过程中因人员操作、部件偏载或工具施力带来的侧向弯矩。

　　在实际使用场景中，这类框架常布置在变压器检修工位或装配区域，用于托举、定位和辅助安装变压器相关组件。框架下部预留了较为开阔的空间，可容纳箱体、接线组件或检修平台；上部杆件形成稳定边界，便于安装吊点、限位块、夹持件或临时导向结构。框架一侧设置斜向支撑，使整体受力从单纯的立柱受压转变为桁架式传力路径，载荷能够通过竖杆、横梁和斜撑逐步传递到底框，再由底部接触区域分散到地面或工装基础上。

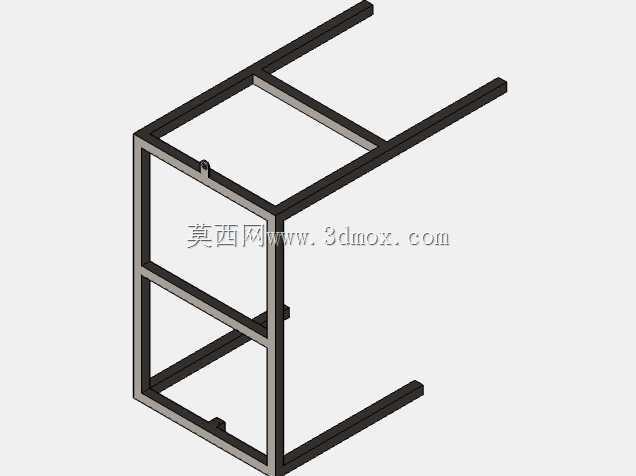

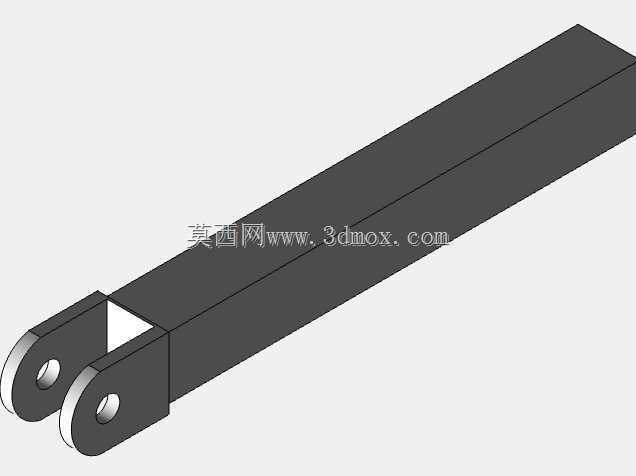

　　建模时需要重点关注杆件中心线与实际型材外轮廓的一致性。若仅以线条表达，容易在后续出工程图或干涉检查时忽略管材壁厚、接头重叠和螺栓安装空间。该结构在节点处采用了较为明确的连接关系，竖杆与底框、斜撑与主立柱之间均保留了装配边界，适合进一步细化焊接连接板、角码、螺栓孔或加强垫板。对于需要频繁拆装的工况，可在节点处增加法兰连接板；对于固定工位使用，则可将主要承力节点设计为焊接结构，以减少装配间隙并提高整体刚度。

　　外形尺寸方面，框架高度明显大于宽度和深度，属于高窄型支撑结构，因此稳定性设计比单纯强度校核更关键。底框的纵向和横向跨度决定了抗倾覆能力，尤其在顶部承受水平推力或斜向吊载时，底框四角应作为支撑和固定重点。若现场地面平整性不足，可在底框下方设置可调脚座，使框架在承载前完成调平；若框架需要随检修任务移动，则可在底框预留脚轮安装位，但脚轮必须具备制动和锁紧能力，避免在变压器部件靠近安装位置时发生位移。

　　从功能特性上看，框架中部的矩形安装区域可用于固定控制盒、接线箱、工具托架或检修防护件。视图中下部带有板状安装件，说明该框架不仅承担支撑作用，还兼顾附属部件的承载与定位。设计这类板件时，应明确其与框架之间的连接方式：若板件仅作为防护或轻载安装面板，可采用螺钉固定在横梁上；若板件需要承载人员倚靠、设备放置或操作载荷，则应在板后增加加强梁，避免薄板局部变形。

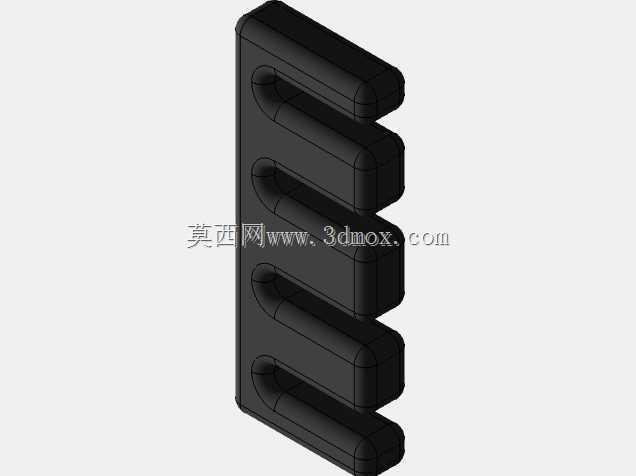

　　框架顶部和侧边的小尺寸构件可理解为限位、铰接或辅助挂载结构。在变压器检修过程中，许多部件并非垂直吊装到位，而是需要经过平移、翻转和角度调整，框架上的这些附加结构能够为导向杆、锁销、链条或拉紧带提供附着点。斜撑上的连接段尤其适合作为受力转换位置，可在该处设置可调拉杆，使框架在不同作业高度下获得附加约束。

　　结构设计思路上，应先确定被支撑部件的重量、重心位置和作业路径，再反推立柱高度、底框尺寸及斜撑角度。若重心始终位于底框投影范围内，框架主要承受竖直压力；若吊装或翻转过程中重心可能越过底框边界，则必须增加外伸支腿、配重或地面固定点。对于变压器检修工装而言，安全裕度不能只按静态载荷考虑，还应计入人员操作冲击、工具拖拽、风载以及部件初步接触时的偏心载荷。

　　安装边界方面，框架周围需要预留人员通行、工具操作和部件吊装空间。高立柱附近不宜布置易碰撞的电气元件，底框外侧应避免形成绊倒风险；斜撑所在一侧虽然增强了稳定性，但也会占用侧向作业空间，因此在工位规划时应将斜撑布置在非主要操作面，或将其设计成可拆卸形式。若框架需与变压器壳体、检修平台或输送小车配合，应在三维模型中继续补充对接基准面、销孔位置和最小安全间隙，确保现场装配时不会出现杆件遮挡螺栓、斜撑干涉吊具或底框无法落地的问题。

　　整体来看，该框架结构以简洁型材构成承力骨架，通过竖柱、底框和斜撑形成稳定空间，适合作为电力变压器检修与装配环节中的辅助支撑工装。后续细化时可围绕节点强度、底框调平、附属板件固定和作业空间避让进行深化，使模型从外观结构进一步转化为可加工、可装配、可现场使用的工程工装。
