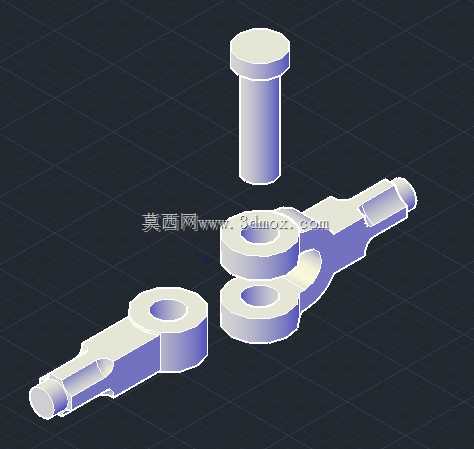

在多连杆传动、铰接式执行机构的设计场景中,这类指关节式连接构件是实现力传递与角度偏转的核心基础零件,常见于工业机械手末端执行器、柔性工装夹具、仿生机械结构的铰接点位,承担着相邻杆件之间的载荷传递、相对转动约束以及运动轨迹导向的作用。从实际工程应用来看,这类构件的设计首先要匹配安装端的轴径配合公差,中间铰接部位的同轴度公差需要控制在IT7级以内,避免转动过程中出现卡滞、偏磨的问题,两端的连接轴段需要根据传递扭矩的大小设计对应的平键槽或者销孔,保证动力传递过程中不会出现相对滑移。
设计这类构件的时候,首先要梳理整个传动链的运动包络范围,确认关节转动的极限角度,避免构件在最大摆角位置和相邻杆件发生运动干涉,中间的铰接环部位需要预留足够的轴承安装位,如果是低速轻载场景可以直接采用间隙配合的铜套衬套结构,重载场景则需要设计标准深沟球轴承或者关节轴承的安装台阶,同时要考虑润滑脂的加注通道,在铰接环的侧面预留油嘴安装孔,保证长期运转过程中的润滑维护需求。两端的连接轴段长度需要匹配对应安装杆件的壁厚,轴端要设计卡簧槽或者螺纹锁紧结构,防止轴向窜动,轴段和中间铰接环的过渡位置要设计圆角过渡,避免应力集中导致的疲劳断裂,尤其是在频繁往复摆动的工况下,过渡圆角的R值不能小于轴径的十分之一,从根源上降低应力集中系数。
从安装边界来看,这类指关节构件的整体径向尺寸需要控制在相邻杆件的内腔宽度以内,铰接部位的外径要和杆件端部的U型叉开口尺寸匹配,单边间隙保留0.2-0.5mm的装配余量,既不能间隙过大导致传动过程中出现晃动,也不能间隙过小导致装配难度提升。整个构件的材质选择根据工况载荷确定,轻载场景可以选用45号钢调质处理,表面做发黑防锈处理,重载冲击场景则需要选用40Cr材质做淬火处理,铰接配合面的硬度达到HRC45-50,提升耐磨性能。在建模过程中,需要重点校验铰接部位的转动自由度,通过运动仿真模拟整个摆动行程内的干涉情况,确认所有极限位置都没有结构碰撞,同时要校核关键受力截面的抗弯、抗扭强度,根据实际传递的最大扭矩计算安全系数,保证静载安全系数不低于2.5,交变载荷下的疲劳安全系数不低于1.5。

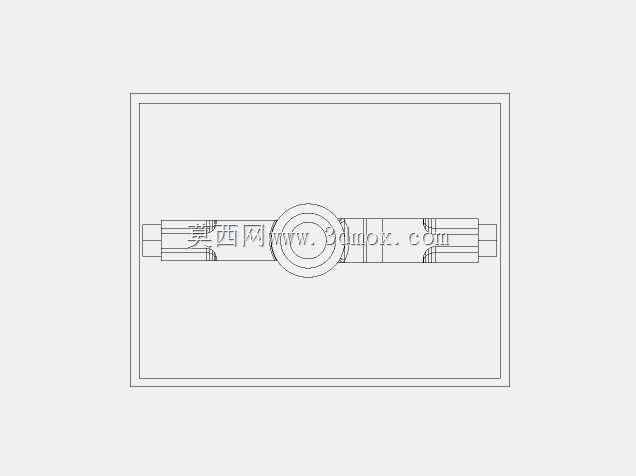

这类构件的结构看似简单,但是在整个铰接传动系统中起到的作用至关重要,很多现场出现的关节卡滞、异响、断裂问题,本质上都是设计阶段没有考虑到配合公差、应力集中、润滑维护这些细节,比如过渡位置采用直角过渡导致应力集中断裂,配合间隙过小导致热胀后卡滞,没有预留润滑通道导致早期磨损失效。在实际选型替换的时候,除了核对安装尺寸、轴径、铰接孔位这些关键参数,还要确认构件的额定载荷是否匹配实际工况的冲击力,尤其是在频繁正反转的摆动工况下,要适当提升材质的热处理要求,避免早期失效。建模过程中所有配合面的尺寸公差、形位公差都要在工程图中标注清晰,铰接孔的圆柱度公差、两端轴段的同轴度公差、安装端面的垂直度公差都是影响最终装配和使用性能的关键参数,不能省略标注。
