剪式车载顶升支撑机械结构设计

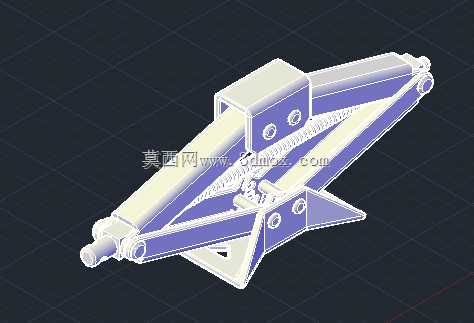

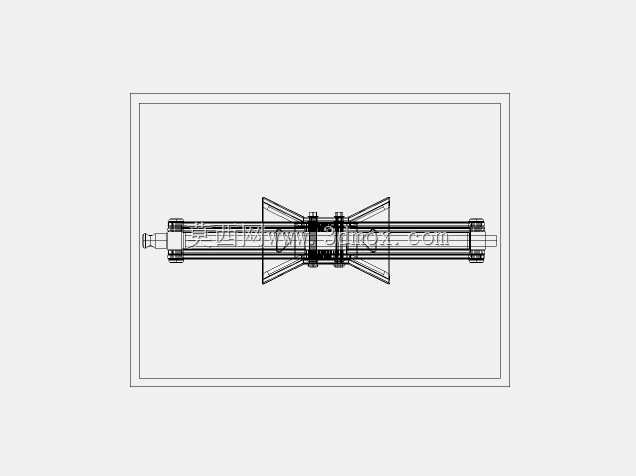

　　日常车辆维保场景里，换胎、底盘检修这类作业都离不开便携顶升工具，剪式结构的顶升设备因为收纳后体积扁平、自重较轻，一直是乘用车随车工具的主流选型，这套剪式顶升结构的三维建模完全围绕实车使用的边界条件搭建，没有做冗余的装饰性设计，所有结构特征都服务于承重、传动、收纳三个核心需求。从结构布局来看，整套机构采用对称铰接的剪臂设计，上下两组支撑端分别对应车辆底盘顶升接触位和地面支撑位，底部支撑面做了外翻的折边强化，避免在松软地面作业时出现下陷侧翻的问题，顶部的顶升托块做了内凹的卡槽设计，刚好能卡住乘用车底盘的加强筋位置，防止顶升过程中托块滑脱引发安全事故。

　　传动部分采用梯形丝杆配合铰接螺母的结构，转动端部的驱动头时，丝杆会带动两组剪臂的铰接点沿轴向收拢或张开，以此实现整体高度的升降，梯形丝杆的自锁特性是这套结构的核心安全设计，即便顶升到位后撤去驱动外力，机构也不会因为承重负载出现自行回落的问题，完全满足维保作业的安全要求。建模过程中对所有铰接孔的配合间隙做了工程化预留，剪臂之间的铰接销轴采用间隙配合公差，既保证转动过程无卡滞，也不会因为间隙过大出现顶升时的横向晃动，剪臂本体采用等强度的变截面设计，在铰接受力点位置做了局部加厚，非受力区域做了减重挖除，在保证额定承重强度的前提下尽可能控制整体自重，毕竟随车工具需要兼顾便携性，过重的结构会增加不必要的车载负重。

　　从安装和使用边界来看，这套结构完全收拢后的整体厚度不超过60mm，可以轻松放入乘用车后备箱的工具槽内，完全展开后的最大顶升高度可以满足普通家用轿车、城市SUV的底盘离地间隙需求，最低收拢高度适配大部分车辆底盘边缘的初始伸入空间，不需要额外垫高就能直接伸入车辆底盘的顶升点位。驱动端的接头采用标准的六角头设计，可以配合随车的棘轮扳手、撬棍转动，不需要配套专用工具，适配日常应急场景的使用条件。结构上的弹簧复位设计是容易被忽略的细节，在两组剪臂之间加装了复位拉簧，当丝杆反向转动降低高度时，拉簧会带动剪臂同步收拢，不会出现剪臂因为自重卡滞无法完全收平的问题，收纳时不需要手动按压就能回到完全扁平的状态。

　　所有受力部位的圆角过渡都做了对应处理，避免应力集中导致的结构断裂，铰接位置的衬套预留了润滑脂存储槽，长期使用也不会因为锈蚀出现转动卡滞的问题。这套结构的建模完全还原了实际量产产品的工程细节，没有做理想化的无间隙建模，所有配合面的公差、结构的强度冗余都按照实际量产的要求做了对应设计，不管是用于同类产品的结构参考、还是做车载工具的选型适配，都能直接提取对应的结构参数做二次开发，不需要再做额外的结构修正。
