嵌套式多层级立方体几何结构设计

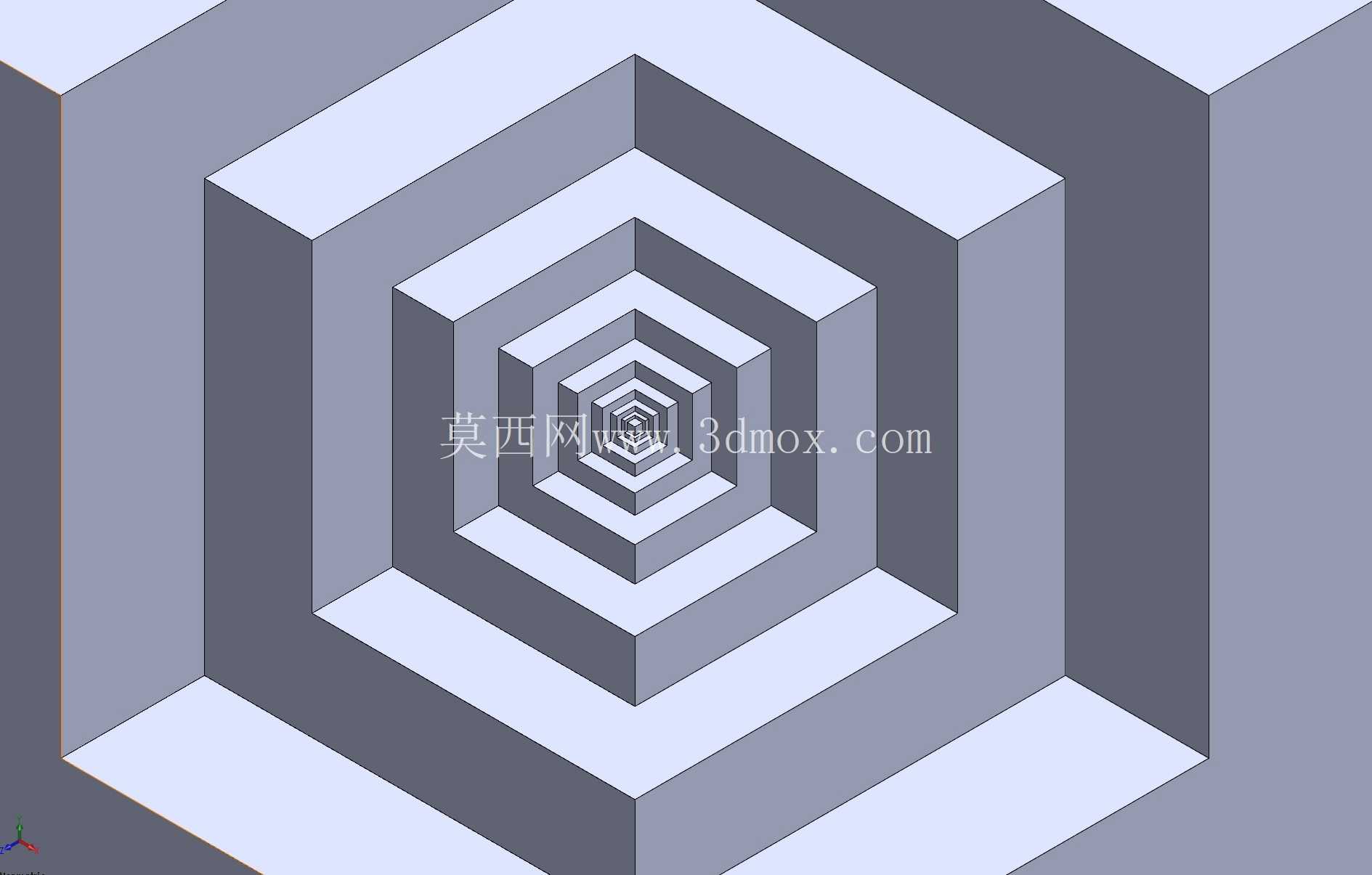

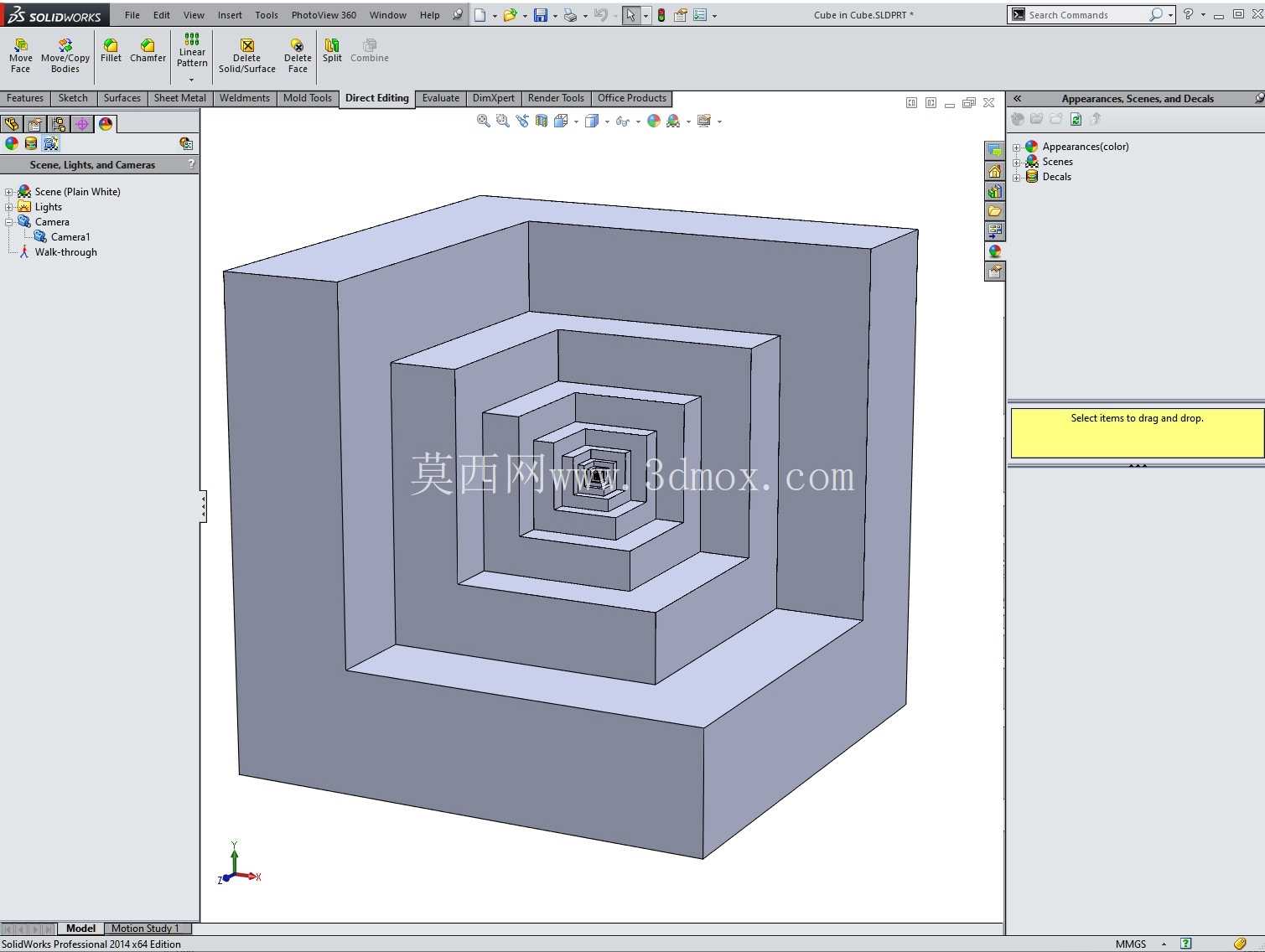

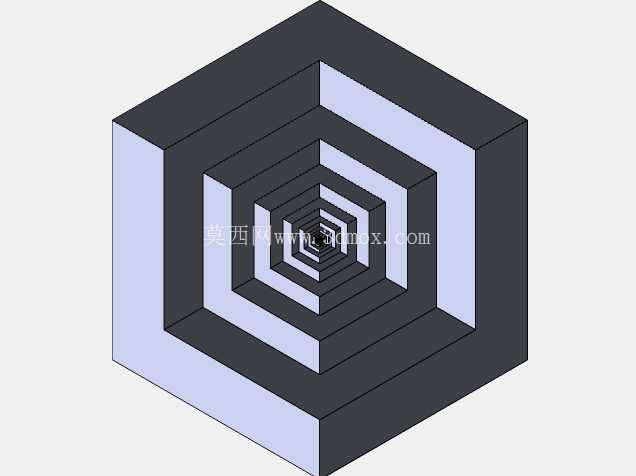

这类嵌套式多层立方体结构，在工程领域常作为几何精度验证的标准测试件使用，多用于五轴加工中心的空间行程校准、多轴联动精度校验场景，也可作为增材制造设备的成型极限测试样件，验证设备在极小空间内的连续成型能力，以及薄壁结构、阶梯特征的成型精度。从结构设计逻辑来看，整个构件以正六面体为基础母型，采用逐层向内等距偏移切除的方式构建，每一层立方体的侧壁保持均匀壁厚，相邻层级的立方体沿空间三轴方向保持严格的中心对齐，所有棱边保持90度直角，相邻层级的台阶面保持平行度公差要求，整体结构无额外附加特征，完全依靠几何层级的嵌套形成视觉上的递归效果。在实际加工场景中，这类结构对设备的行程定位精度要求较高，外层立方体的外轮廓尺寸可根据测试需求灵活调整，常规用于机床精度校验的样件外轮廓多控制在100mm至150mm边长范围，最内层立方体的边长可根据设备加工精度极限设置，从几毫米到零点几毫米不等，每一层的壁厚可根据加工工艺调整，采用铣削加工时壁厚最小可做到0.5mm左右，采用3D打印工艺时壁厚可进一步缩小至0.2mm级别。设计过程中需要重点关注每一层切除特征的深度控制，避免出现层级之间的壁厚不均问题，所有切除特征均采用垂直于立方体端面的拉伸切除方式，保证侧壁的垂直度，相邻层级之间的台阶面需要设置合理的过渡，避免加工过程中出现应力集中导致的薄壁变形。这类结构同时也可作为机械设计教学中的典型案例，用于讲解三维建模中的特征阵列、参数化关联设计、几何约束控制等知识点，通过参数化建模方式可以快速调整层级数量、壁厚、外轮廓尺寸等参数，无需重复绘制每一层的特征，只需要建立基础的特征关联，修改顶层参数即可自动更新所有层级的结构。在安装使用层面，这类测试件通常以外层立方体的底面为安装基准面，底面需要保证足够的平面度，可通过压板或者工装夹具固定在机床工作台上，安装时需要找正立方体的棱边与机床坐标轴方向平行，保证测试过程中设备的各轴运动方向与结构的几何方向一致，才能准确校验设备的定位精度与重复定位精度。结构本身无运动部件，属于静态几何测试构件，所有特征均为刚性实体结构，无装配需求，整体为一体化加工成型，不存在连接缝隙与装配误差，能够真实反映加工设备本身的精度水平。在三维建模过程中，需要注意每一层特征的草图完全约束，避免出现草图过定义或者欠定义导致的特征错位，所有层级的中心基准需要统一采用外层立方体的中心基准面，保证各层的同轴度与对称度要求，建模完成后可通过软件自带的质量属性、干涉检查功能验证结构的完整性，确认各层之间无干涉、无实体重叠问题，壁厚均匀性可通过截面分析工具逐段检查，确保每一处侧壁厚度一致，台阶面的深度尺寸符合设计要求。这类结构除了工业测试用途外，其几何形态具备较强的视觉层次感，也可作为工业展示用的工艺摆件原型，经过表面阳极氧化、喷砂处理后可作为展厅的几何展示件，直观展示精密加工的工艺水平。
