谢尔宾斯基分形镂空金字塔结构造型

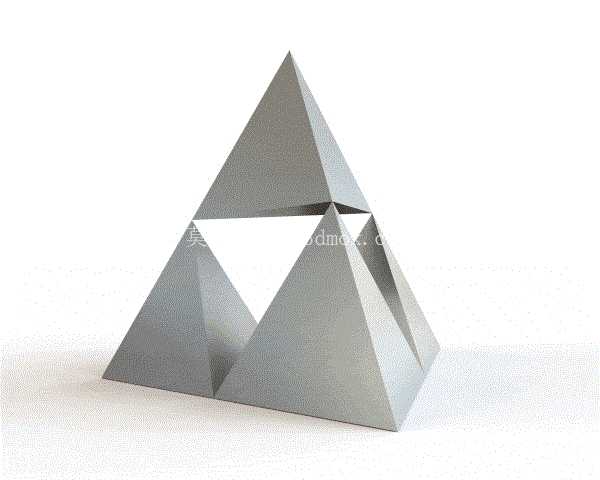

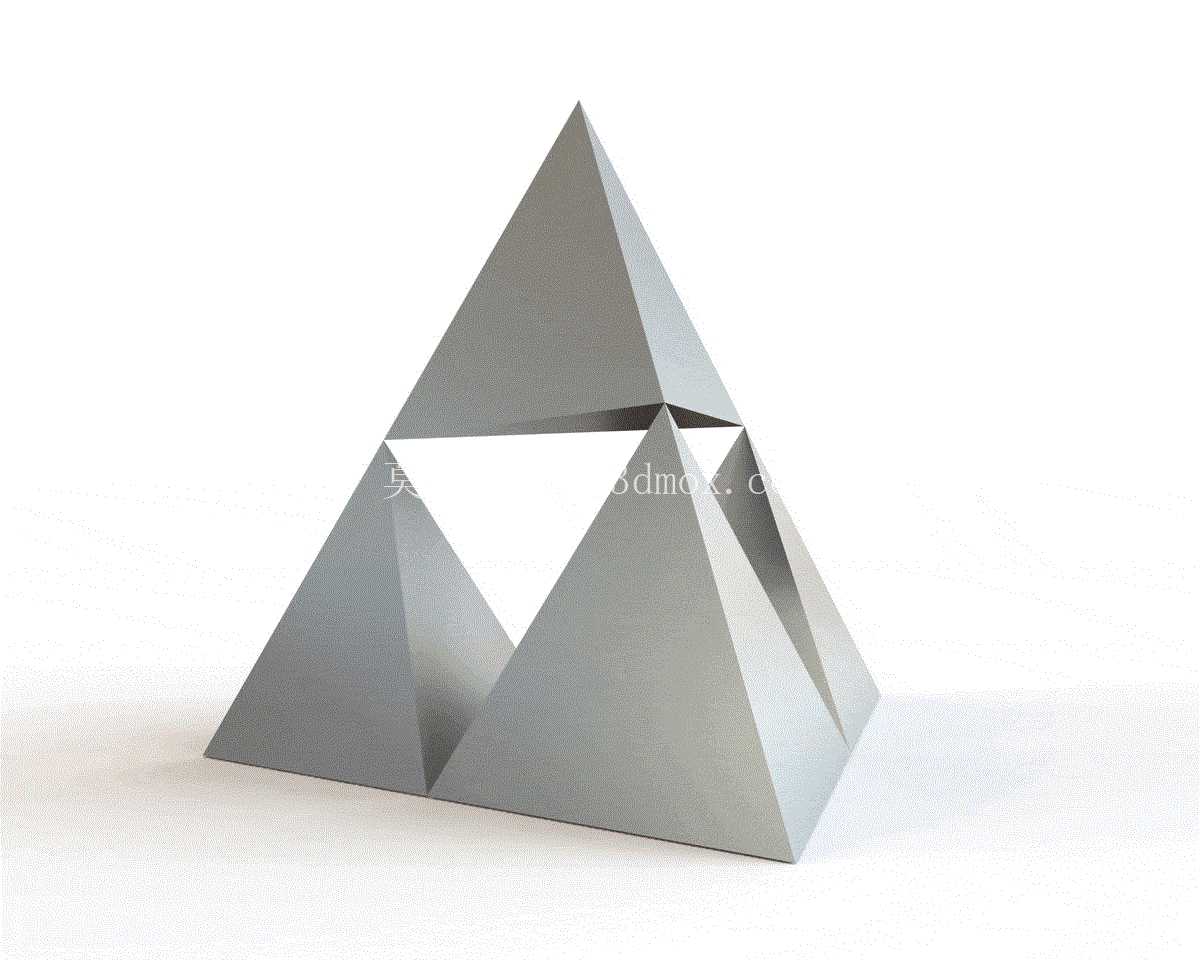

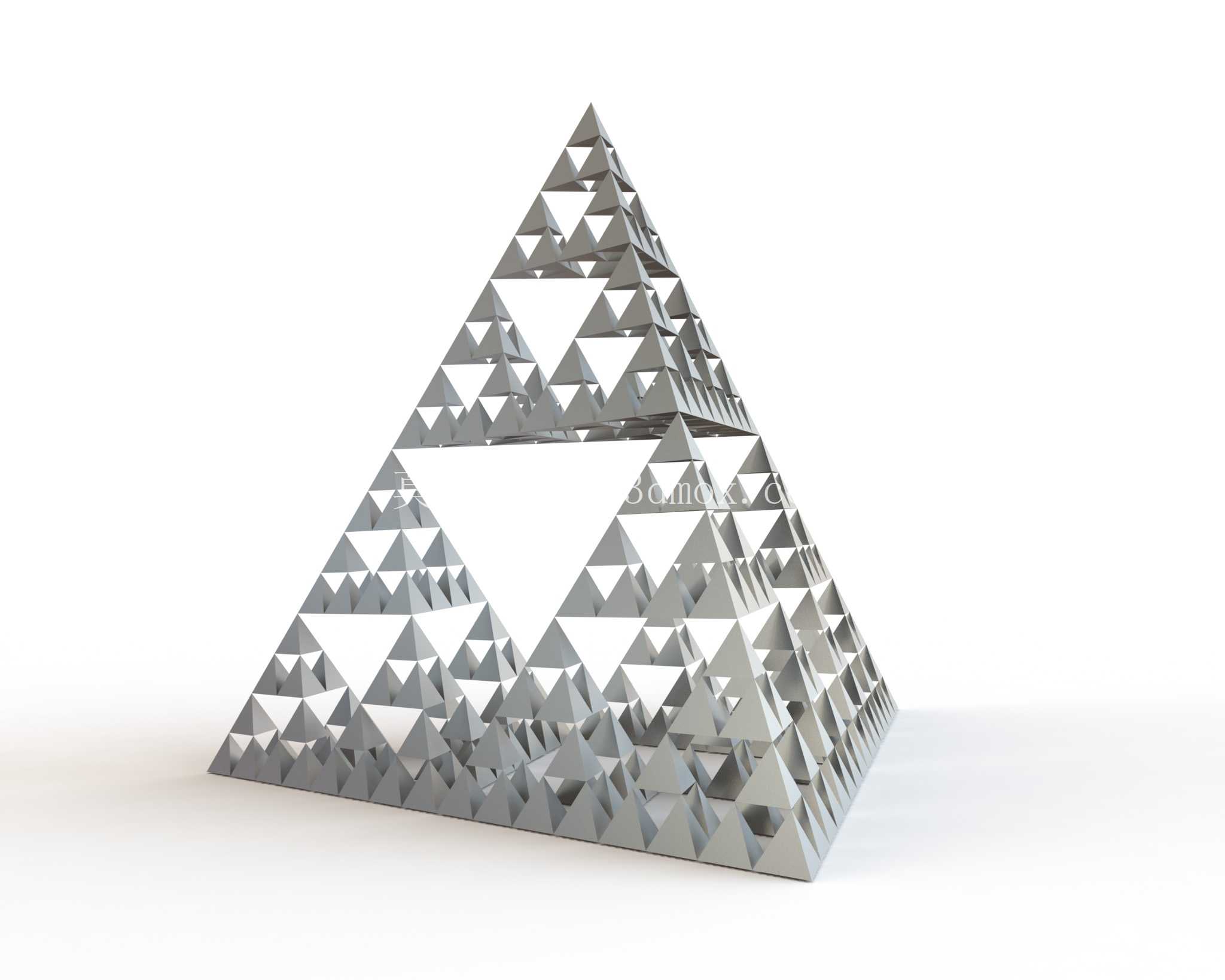

该结构基于经典谢尔宾斯基分形几何逻辑构建，采用正四面体为基础迭代单元，逐层完成自相似镂空分割，整体呈现正四棱锥形态，1-5层的迭代深度在结构复杂度与几何辨识度间取得平衡。从工程应用场景来看，这类分形镂空结构首先可作为科普展陈装置的核心载体，放置于科技馆、数学主题展区时，能直观展现分形几何的自相似特征，通透的镂空形态可让参观者从任意角度观察内部嵌套的几何关系，避免实体结构遮挡内部构造的问题；其次可作为创意装饰构件，适配现代公共空间的艺术装置需求，镂空结构在光线照射下会形成层次丰富的投影效果，相比实心雕塑更具空间通透感，不会对周边视线造成过度遮挡；此外该结构的桁架式受力逻辑也可为轻量化承载结构的设计提供参考，其杆件沿棱边分布的形式，在相同耗材占比下能获得比实心结构更高的比刚度，适合作为大跨度轻质支撑结构的构型原型。

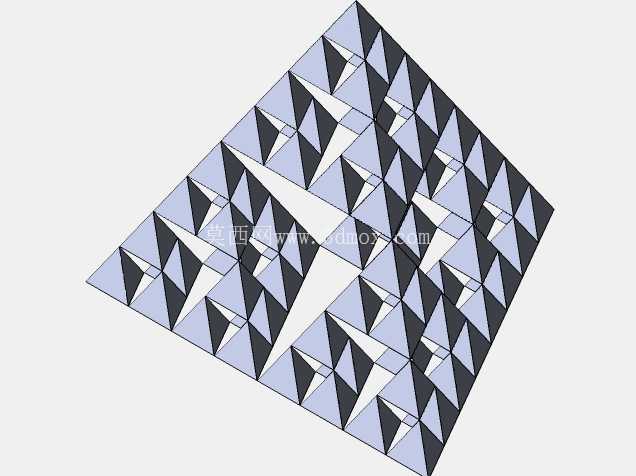

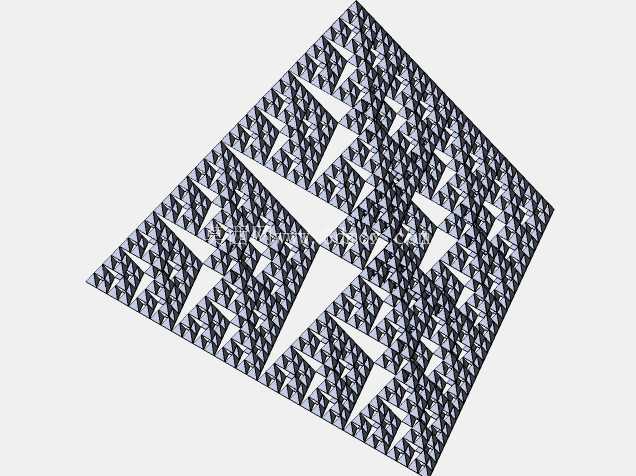

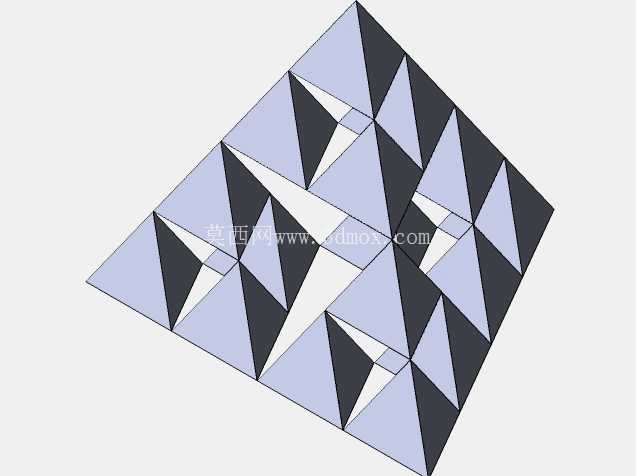

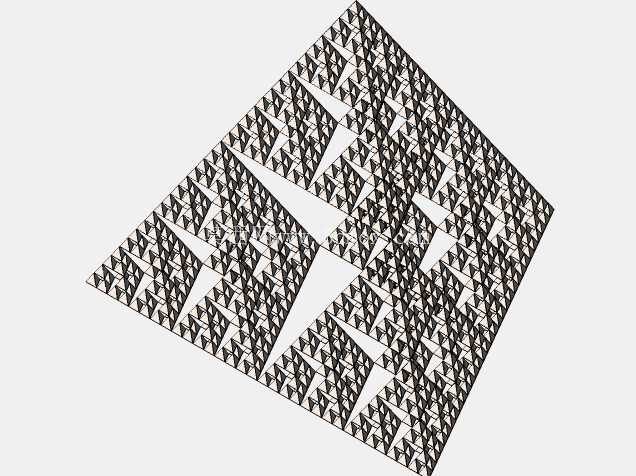

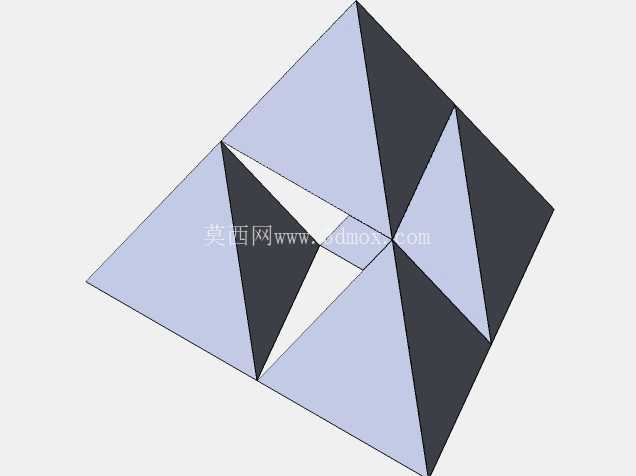

设计过程中首先确定基础正四面体的棱长基准，每一层迭代都将上一层的每个正四面体单元分割为四个角部小正四面体，挖去中心区域的正八面体空隙，迭代至第五层时整体结构的杆件总数、空隙占比都达到预设值，既保留分形结构的视觉特征，又避免迭代层数过高导致杆件过细、结构刚性不足的问题。所有杆件采用等截面设计，棱边交接处做圆弧过渡处理，避免应力集中在尖锐交点位置，提升结构整体的抗形变能力；镂空区域的尺寸逐层递减，最外层的大三角形空隙保证视觉通透度，内层的小空隙维持结构的连续受力路径，不会出现局部杆件孤立的情况。

外形尺寸可根据实际应用场景等比例缩放，作为桌面展陈摆件时可将整体高度控制在200-300mm区间，此时最细杆件的截面尺寸不小于2mm，满足3D打印、机加工的最小工艺要求，安装时仅需固定底部四个角点即可维持整体稳定，底部支撑面为正方形，四个角点的定位公差控制在0.1mm内即可避免结构倾斜；作为大型公共装置时，整体高度可放大至2-3m，此时杆件可采用铝合金型材或不锈钢方管拼接，底部通过预埋螺栓与地面基础固定，安装边界需预留至少0.5m的周边空间，避免参观者触碰时结构产生共振，同时预留足够的观赏距离让参观者能完整观察到五层分形的嵌套细节。

从结构受力特性来看，该金字塔形态的荷载会沿四个斜向棱面的杆件逐层传递至底部支撑点，镂空设计大幅降低了结构自重，同时分形形成的多组三角形稳定单元遍布整体结构，相比普通桁架结构拥有更多的荷载传递路径，局部杆件受力时能通过相邻单元分散应力，不会出现单点失效导致整体坍塌的问题。设计时需注意不同迭代层的杆件截面匹配，外层杆件承担的荷载更大，可适当增加截面尺寸，内层杆件受力较小，可维持较小截面，在保证结构强度的同时进一步控制整体重量；棱边交接的节点位置是应力集中区域，需做加强处理，采用一体成型工艺时节点处做圆角过渡，采用拼接工艺时节点处设置连接角件，避免杆件在节点处发生断裂。

这类分形结构的建模过程需严格遵循几何迭代逻辑，每一层的单元定位都要与上一层保持精准的几何对应，避免出现空隙错位、杆件偏移的问题，完成建模后需进行干涉检查，确保所有杆件仅在节点位置交接，不存在实体穿插的情况；若用于3D打印，需额外添加支撑结构的预留位置，悬空角度大于45度的杆件下方需设置易拆除的支撑，避免打印过程中出现翘曲变形；若用于金属焊接加工，需提前预留焊接收缩余量，每个节点的焊接位置做坡口处理，保证焊接强度。
