阿克曼转向几何原理演示小车结构

　　这套转向结构的核心逻辑完全贴合车辆转向时的纯滚动需求，日常在低速代步车、场地作业车、小型无人巡检车的底盘开发阶段，工程师都会先搭建这类原理验证结构，提前规避转向轮侧滑带来的轮胎异常磨损、转向阻力过大的问题。很多刚接触底盘设计的从业者容易忽略转向时内外轮的转角差，直接采用平行连杆的转向结构，实际落地后会发现车辆转弯时轮胎蹭地、转向沉重，甚至在铺装路面行驶时出现跳胎的情况，而这套阿克曼转向几何的结构，就是通过连杆的点位匹配，让转向时内侧轮转角始终大于外侧轮，所有车轮的瞬时转向中心交汇于后轴延长线的同一点，保证每个车轮都处于纯滚动状态。

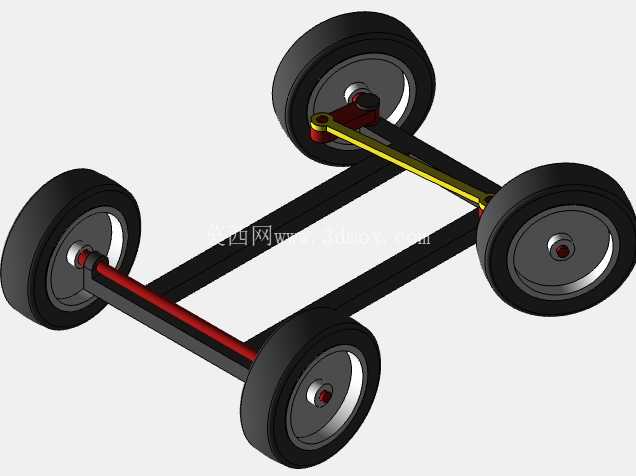

　　从结构组成来看，这套演示结构包含前后车桥、四个带轮毂的车轮、转向节、以及两根核心的转向连杆，其中连接两个转向节的横拉杆点位经过了严格的几何计算，转向时的力传递路径清晰，从转向输入点带动横拉杆位移，同步推动两侧转向节绕主销转动，过程中没有运动干涉，连杆的活动余量完全覆盖常用转向角度范围。在实际工程应用中，这类几何结构的安装边界需要严格匹配整车的轮距、轴距参数，主销内倾、后倾的定位参数也会和转向连杆的点位做协同校核，避免出现转向回正力不足、或者转向过程中卡滞的问题。很多小型电动场地车的底盘开发，会直接参考这类几何结构做参数化调整，根据自身的轴距、轮距修改连杆长度和铰接点位置，不需要从零开始做几何推导，能大幅缩短前期原理验证的周期。

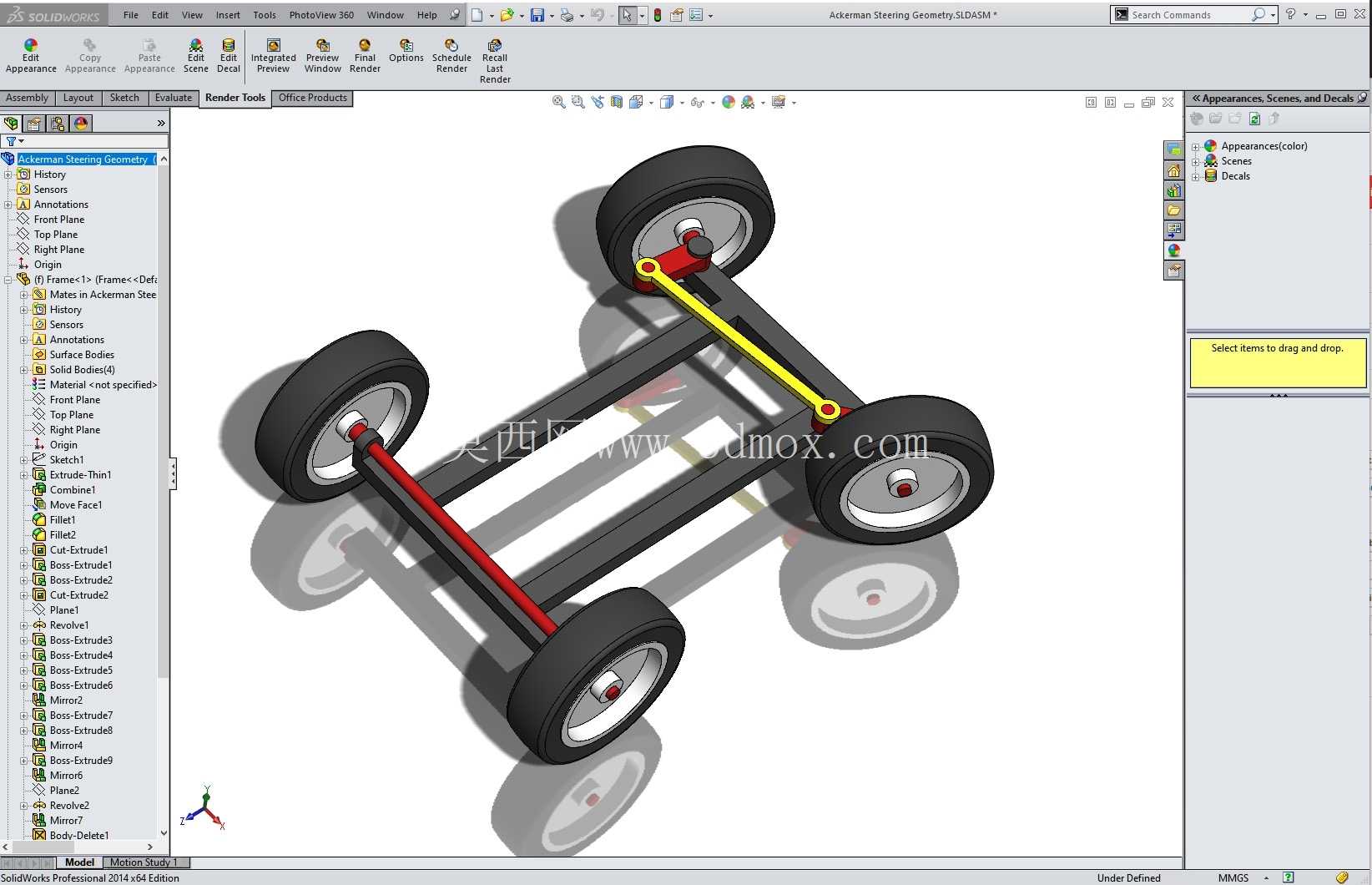

　　做这类结构的三维建模时，需要重点关注各个铰接点的配合间隙，既要保证连杆转动灵活，又不能因为间隙过大导致转向虚位超标，同时还要校核转向到最大角度时，轮胎和车架、横拉杆之间的安全间隙，预留出轮胎跳动的活动空间，避免颠簸路面行驶时轮胎和周边部件发生剐蹭。另外这套结构的受力传递也很直接，转向过程中连杆承受的是拉压载荷，没有额外的弯矩作用，所以连杆本身不需要做太复杂的加强结构，只要保证铰接点的强度足够，就能满足低速车辆的转向使用需求，这也是为什么很多低成本的低速代步车都采用这类转向结构的原因，结构简单可靠，维护成本低，同时能完美解决转向侧滑的问题。

　　在教学场景中，这类实体演示结构也常被用于车辆工程专业的原理教学，让学生能直观理解阿克曼转向的几何逻辑，比纯书本的公式推导更容易理解转角差和轴距、轮距之间的对应关系，建模时保留了完整的装配约束关系，转动转向输入部件就能直接模拟整个转向过程的动作，能清晰看到内外轮的转角差异，以及瞬时转向中心的变化规律。实际量产车型的转向结构会在这个基础原理上增加助力部件、转向减震部件，但是核心的几何匹配逻辑和这套演示结构完全一致，都是围绕纯滚动的核心目标做点位优化，根据不同车型的转向特性需求，还会对阿克曼率做调整，比如运动型车型会适当降低阿克曼率，适配高速过弯时的轮胎侧偏特性，但是民用低速车型基本都会采用接近100%的阿克曼几何设计，最大化降低轮胎磨损和转向阻力。
