嵌入式裁切冲压模具结构设计

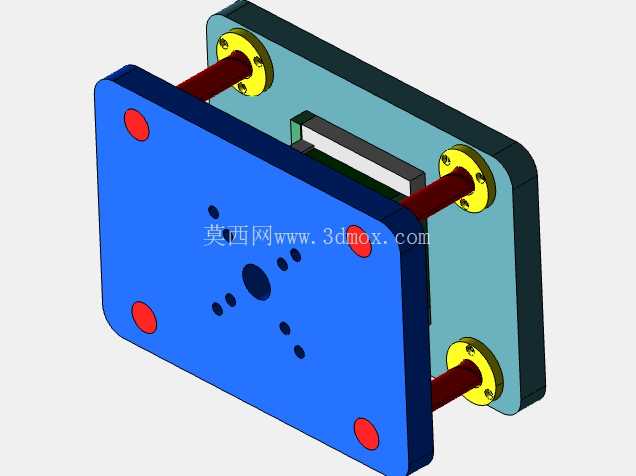

　　这套嵌入式裁切冲压模具，主要面向薄金属板材的连续裁切与浅拉伸成型工序，常见于五金家电外壳、小型汽车结构冲压件、消费电子金属中框的批量生产场景，适配常规开式单点压力机的安装接口，可直接替换同规格模架完成产线快速换型。从结构布局来看，模具采用后侧双导柱导向形式，导柱配套带法兰的铜基自润滑导套，导套通过内六角螺钉固定在上模座与下模座的对应安装沉孔内，导柱与导套的配合公差选取H7/h6间隙配合，能够保证上下模合模过程中无偏载卡滞，合模重复定位精度可控制在0.02mm以内，完全满足薄材裁切的刃口对位要求。

　　上下模座均采用45号钢调质处理，调质硬度控制在HB220-250区间，模座表面做发黑防锈处理，四个角位设置直径20mm的吊装孔，方便模具在机台安装时的吊装转运，模座的安装槽位按照常规160吨压力机的T型槽间距设计，可直接通过T型螺栓完成模座与机台工作台、滑块的锁紧固定，无需额外加工转接板。模具的核心裁切刃口采用镶块式结构，而非整体式刃口设计，这种设计思路主要是考虑到裁切刃口属于易损耗部件，生产过程中刃口磨损后可单独拆卸镶块进行修磨或者更换，无需拆卸整套模架，能够大幅缩短产线停机维护的时间。

　　刃口镶块选用Cr12MoV冷作模具钢，淬火硬度达到HRC58-62，刃口间隙按照被加工板材厚度的5%-8%选取，针对0.5-2mm厚度的冷轧钢板、镀锌板都能获得无毛刺的裁切断面，减少后续去毛刺的工序成本。嵌入式的成型型腔设置在上下模的中间区域，型腔周边设置均匀分布的弹性卸料装置，采用矩形截面的聚氨酯弹簧作为卸料动力源，弹簧预压量按照总压缩量的15%设置，开模时可将卡在上模刃口的板材顺利推出，避免带料问题影响连续冲压的送料精度。模具的限位柱设置在模座的四个对角位置，合模时限位柱端面完全贴合，能够控制刃口的切入深度，避免刃口过切导致的崩刃问题，同时也能防止设备闭合高度调整失误造成的模具损坏。

　　从安装边界来看，整套模具闭合高度为280mm，最大开模行程120mm，模座外形尺寸为320mm*240mm，适配送料宽度不超过200mm的卷材连续送料生产线，导柱的伸出长度比上模刃口的最大伸出长度长15mm，能够保证合模过程中导柱先进入导套完成导向，之后刃口才开始接触板材，从结构上避免了合模过程中刃口撞损的风险。在实际生产应用中，这套模具可搭配滚轮送料机实现每分钟30-45次的连续冲压作业，裁切成型的工件尺寸一致性可稳定控制在IT10精度等级，能够满足绝大多数民用五金冲压件的尺寸精度要求。模具的油路设计采用集中润滑方式，在导套侧面预留润滑油注油孔，可通过集中润滑管路定期加注润滑脂，减少日常维护的工作量，同时避免润滑油滴落污染加工板材。上下模的废料排出槽设置在下模座的后侧，裁切产生的边角废料可通过槽位直接滑入设备下方的废料收集箱，无需人工定期清理模腔内部的废料，提升连续生产的安全性。
