额定载重两吨工业垂直输送升降机组

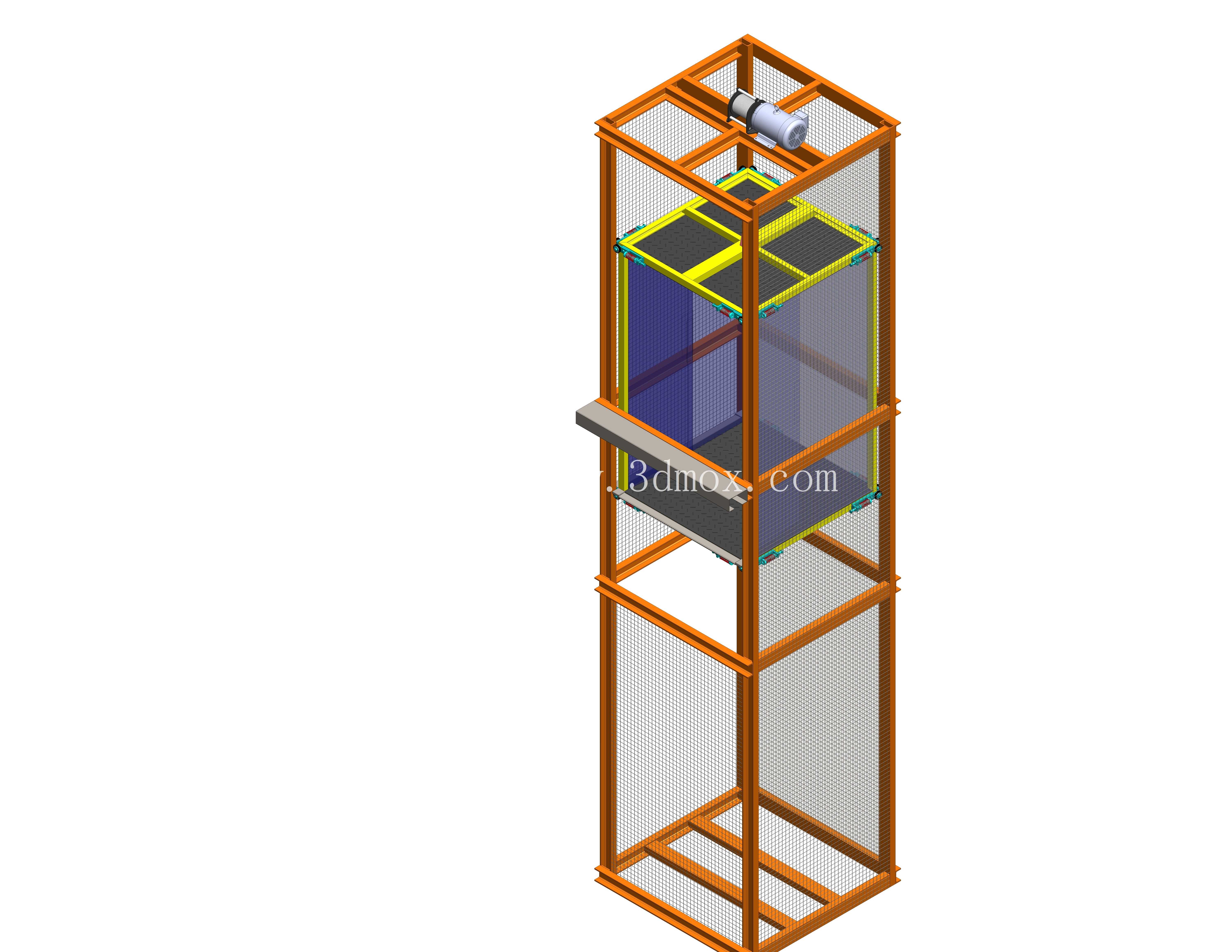

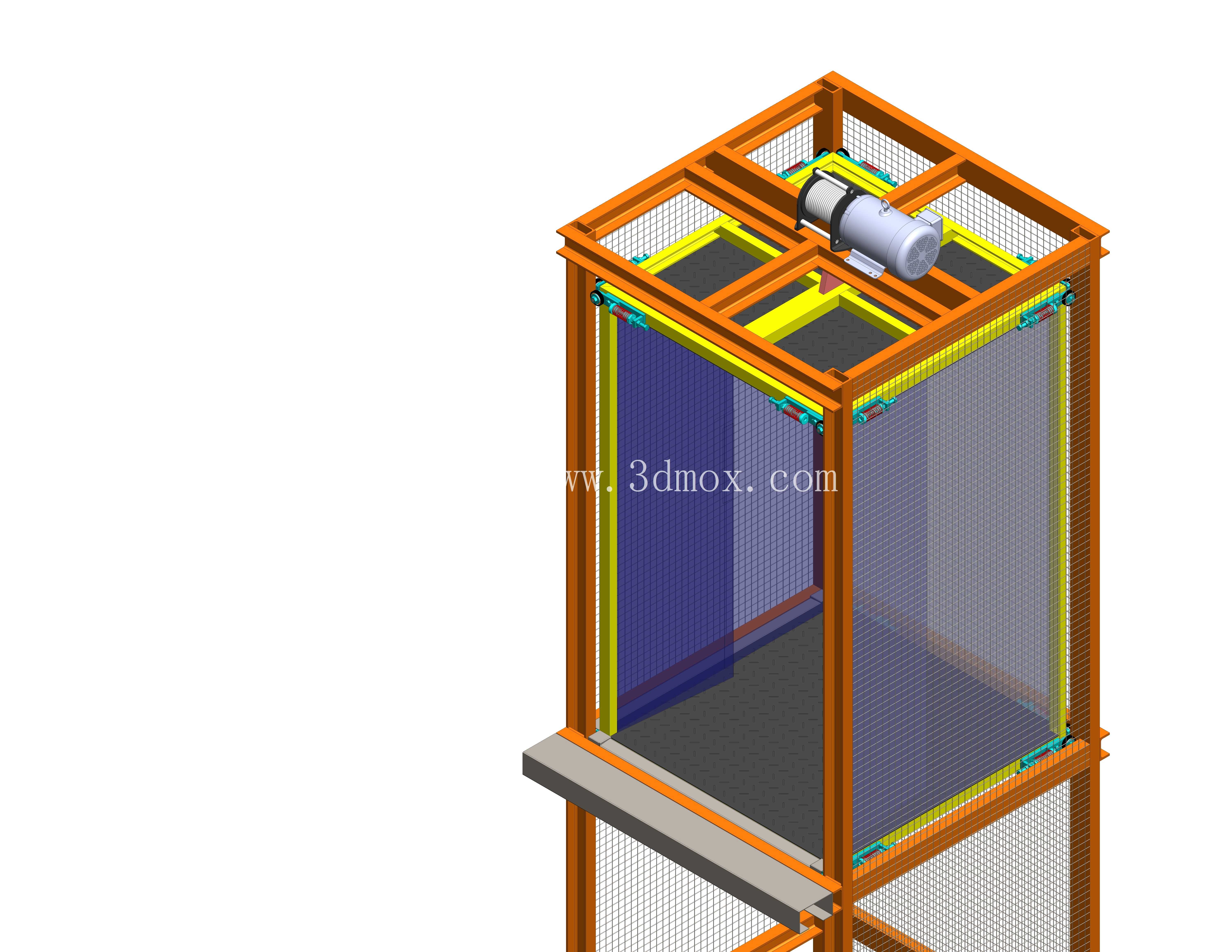

这套重载升降机组的核心定位是满足车间内固定工位间的大重量垂直物料转运需求，常见应用场景覆盖压铸车间的工件跨层转运、仓储区域的重型货位上下料、生产流水线不同标高工位的物料衔接，尤其适配压铸工序中模具、成品铸件这类单重较大、人工无法搬运的物料垂直输送，避免传统叉车跨层作业的通道占用与安全隐患。设备整体采用框架式围合结构，外围设置全高度金属防护网，避免升降过程中物料偏移坠落，同时在对应楼层的对接位置预留了水平输送平台接口，可直接与车间现有辊道线、接驳台对接，无需额外改造楼层接驳结构。顶部集成的驱动单元采用卧式布置，通过传动组件带动升降平台沿框架两侧的垂直导向构件做平稳上下运动，导向部位设置了可调式限位结构，可根据实际使用需求调整上下极限位的停靠位置，适配不同楼层的标高差。从结构设计逻辑来看，整体框架采用型材拼接的模块化思路，所有受力节点均做了加强处理，考虑到额定承载两吨的工况，底部框架与地面的连接预留了膨胀螺栓安装孔位，安装时需保证框架整体垂直度偏差控制在千分之一以内，避免升降过程中出现卡滞、导向件偏磨的问题。防护网的网孔尺寸按照安全规范设置，既保证操作人员无法直接接触内部运动部件，又能清晰观察平台运行状态，框架顶部的驱动区域设置了可拆卸检修盖板，日常维护时无需拆除整体防护结构即可完成驱动部件的检查与保养。升降平台的台面采用防滑花纹板铺设，边缘设置了挡边结构，避免转运过程中物料滑落，平台与防护网之间的间隙控制在安全范围内，防止小件物品卡入运动间隙。设备的安装边界需要预留足够的顶部检修空间，驱动单元上方需预留不小于六百毫米的操作空间，方便后期检修时拆卸电机、传动组件，框架四周与车间墙体、其他固定设备之间需预留不小于三百毫米的间隙，满足日常巡检与防护网维护的操作需求。在实际工况适配中，这套升降机组可根据现场的实际提升高度调整框架节段数量，无需重新设计整体受力结构，导向构件的安装基准统一，不同节段的框架可实现快速拼接，降低现场安装的调试难度。考虑到工业现场的复杂工况，所有外露金属构件均做了防锈涂装处理，焊接部位做了焊后打磨与应力释放，避免长期重载工况下出现焊接变形、结构开裂的问题。升降运行的导向部位设置了润滑注油点，日常维护时可定期加注润滑脂，降低导向摩擦副的磨损，延长设备整体使用寿命。对接楼层的位置可根据需求加装安全联锁门，只有当升降平台完全停靠在对应楼层时，联锁门才能开启，进一步提升作业安全性，避免人员误踏入空的升降井道。从载荷传递路径来看，平台承载的重量通过导向轮传递到两侧垂直主框架，再由主框架传递到底部基础与顶部固定结构，整体受力路径清晰，没有冗余的受力构件，在保证结构强度的前提下尽可能控制了设备自身重量，降低基础承载的负荷要求。
