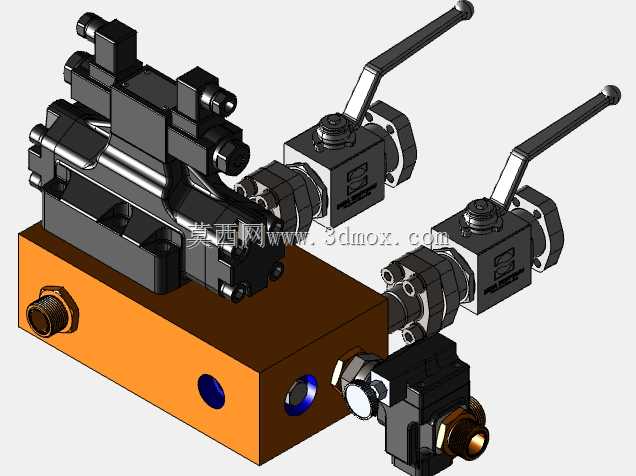

液压系统用DSHG-06型歧管集成阀组结构

　　从实际使用场景来看，这类歧管阀组通常安装在液压泵出口与执行元件之间的控制节点，承担油路切换、压力保持、方向控制的功能，在注塑机锁模油路、液压工装夹具的控制回路中，这类集成阀组的应用占比极高，因为这类场景往往需要多个阀件协同工作，分散安装不仅会占用大量设备内部空间，还会因为管路接头过多增加渗漏风险，后期维护排查故障的难度也会大幅提升。设计这款歧管总成时，首先要考虑的是油路通流能力与压损的平衡，6通径的阀件额定流量通常在60L/min左右，阀块内部的油道孔径需要匹配阀件通流截面，避免通流面积突变造成的局部压力损失，同时油道的转弯处要做平滑过渡处理，减少液压油在高速流动时产生的湍流与噪音。在中高压液压传动系统的油路布局设计中，集成式歧管阀组一直是减少管路冗余、降低系统泄漏点的核心部件，这款DSHG-06规格的歧管总成，主要适配通径6mm的液压控制回路，常见于中小型液压站、工程机械执行元件控制支路、机床液压夹紧系统这类对安装空间有严格限制的应用场景。不同于传统管式连接的阀件布局，这款歧管总成将油路通道直接加工在阀块基体内部，省去了大量外接油管与管接头，不仅能压缩液压站的整体安装体积，还能减少管路沿程压力损失，提升系统响应速度。

　　安装边界的设计上，这款歧管总成的阀块基面预留了标准的阀件安装螺孔，孔位公差严格遵循液压阀安装的行业标准，不需要额外加工转接板就能直接匹配标准6通径电磁换向阀、溢流阀、单向阀的安装尺寸，阀块的进出油口采用标准公制细牙螺纹连接，接头密封面设计了O型圈安装槽，配合端直通接头就能实现可靠密封，避免高压下的渗漏问题。外形尺寸方面，这款歧管总成的整体轮廓充分考虑了设备内部的安装空间限制，阀块的边角做了倒角处理，避免安装时划伤操作人员或相邻的液压管路，各个阀件的安装位置预留了足够的扳手操作空间，后期更换阀件时不需要拆卸整个阀组，就能单独完成故障阀件的拆装维护。

　　从功能特性来看，这款歧管总成集成了方向控制与压力保持的功能，内部油道设计了单向阀的安装腔，可以根据实际工况需求加装单向阀实现油路的保压功能，避免执行元件在停机后出现位置漂移，比如在液压夹紧工装的应用中，保压功能可以保证在液压泵停机卸载后，夹紧油缸仍然保持足够的夹紧力，不需要持续启动液压泵维持压力，能有效降低系统能耗。设计过程中还要考虑阀块的材料选择，这类中高压液压阀块通常采用热轧型钢加工，加工完成后需要进行去毛刺、酸洗、钝化处理，避免内部残留的铁屑在系统运行时划伤阀件密封件，造成阀件卡滞或内泄，油道内部的清洁度需要达到NAS 8级以上，才能保证液压系统长期运行的可靠性。

　　在实际选型匹配时，需要注意这款歧管总成的额定工作压力为25MPa，能够覆盖绝大多数工业液压系统的工作压力范围，安装时阀块的基面需要保证平面度不超过0.02mm，避免阀件安装后因为基面不平造成密封件压缩量不均，出现渗漏问题。不同于分体式阀件的管路连接，集成歧管的油道全部在阀块内部，外部只有进出油口与执行元件连接，整体的抗震性能更好，在工程机械这类有持续振动的应用场景中，不会因为管路振动造成接头松动渗漏，长期运行的稳定性远高于管式连接的阀组。另外这款歧管总成的接头全部采用标准液压管接头，市场通用性极强，后期维护更换时不需要采购专用配件，能大幅降低设备的后期维护成本，阀块表面做了发黑处理，具备一定的防锈能力，在车间常规的使用环境下，不会轻易出现锈蚀问题，能有效延长阀组的整体使用寿命。
