对开式多接口螺纹连接夹紧管道结构

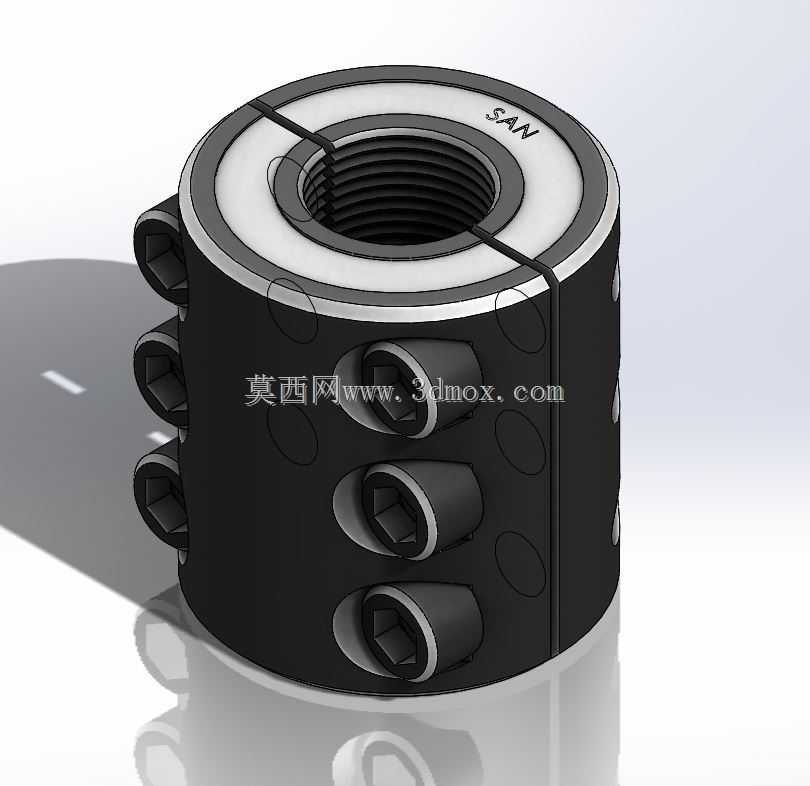

　　在流体输送、液压气动回路、工业设备布线布管的现场施工与设备装配环节，管路的可靠固定与对接一直是影响系统运行稳定性的核心细节，这款对开式夹紧管道结构，正是针对小口径硬管对接、多支路管路集成固定场景开发的实用连接构件。不同于常规的卡套接头、焊接法兰需要对管路端部做预处理、甚至动用焊接设备的安装逻辑，这款构件采用轴向对开的分体式结构，两个半圆弧结构通过周向布置的紧固件拼合为完整的圆柱筒体，安装时不需要从管路端部穿套，直接在管路的目标固定位置扣合两个半体，锁紧周向的紧固件即可完成装夹，对于已经布设完成的管路改造、设备检修时的管路加固场景，这种结构能大幅降低施工难度，减少管路拆卸的工作量，尤其适合空间狭窄、管路排布密集，无法从端部套入连接件的安装工况。

　　筒体的中心通孔加工有标准内螺纹，可直接与带外螺纹的硬管、接头体实现螺纹旋接，螺纹的加工精度按照普通密封级管螺纹公差控制，旋合后可承受常规低压流体回路的工作压力，不需要额外做焊接密封，后期拆卸维护时直接旋开即可，不会破坏管路本身的结构。筒体的外圆柱面周向均匀布置了多组内凹式接口位，每个接口位都加工有内六角锁紧孔，对应的锁紧螺钉从径向旋入，当中心孔穿入管路后，拧紧径向的锁紧螺钉，螺钉端部会直接顶压在管路外壁，实现对穿入管路的周向与轴向锁止，避免管路在受流体冲击、设备振动时出现轴向窜动或者周向转动，相比普通的抱箍结构，这种多点径向锁紧的方式，夹紧力分布更均匀，不会因为单点压紧导致管路局部变形，尤其适合薄壁金属管、硬质塑料管路的固定，不会出现夹裂管路的问题。从结构设计的细节来看，两个半体的拼合面做了精准的定位止口，拼合时不会出现错位，保证中心螺纹孔的同轴度，避免旋接管路时出现别劲、螺纹错牙的问题；筒体的外圆做了倒角处理，没有尖锐的棱角，安装操作时不会划伤操作人员，也不会和周边的其他零部件产生干涉。安装边界方面，这类构件的外径根据适配的管路通径做了系列化设计，以适配常见的小通径管路为例，筒体的轴向长度控制在管径的1.2-1.5倍区间，径向突出的锁紧螺钉头部不会超出筒体外圆的最大轮廓太多，在密集排布管路时，相邻两个夹紧构件之间只需要留出很小的间隙即可完成安装，不会占用过多的布管空间。

　　实际应用中，这类夹紧管道结构既可以作为两段同管径硬管的中间对接件使用，也可以作为管路的中途固定座，将管路锁紧后通过构件本身固定在设备机架、墙面的安装位上，部分需要引出小支路的场景，还可以在径向的接口位替换堵头为小规格接头，实现主路到支路的分流，不需要额外加装三通接头，减少管路的接头数量，也就降低了流体泄漏的风险。建模过程中，对开面的配合公差、径向锁紧孔的位置度、中心螺纹孔的同轴度都做了严格的参数约束，两个半体的紧固件孔位完全对应，实际加工时可以采用棒料一次装夹加工出外圆和中心螺纹后，再线切割切开为两个半体，加工工艺性好，不需要复杂的工装夹具，普通的机加工车间即可完成生产，零件的成品率高，加工成本可控。

　　相比市面上常见的一体式夹紧接头，这种对开结构的适配性更强，哪怕是管路外壁有轻微的尺寸偏差，也可以通过调整径向锁紧螺钉的拧紧力矩来实现可靠夹紧，不会因为管路外径略小就出现夹不紧的问题，同时对管路的表面损伤更小，反复拆装也不会在管路表面留下过深的压痕，管路可以重复利用，降低设备维护的成本。在液压站的管路排布、自动化设备的气路连接、实验室流体管路的搭建场景中，这类结构的连接件已经逐步替代传统的抱箍加接头的组合方式，因为其集成了对接、固定、锁紧的多重功能，减少了管路连接所需的零件数量，装配效率更高，长期运行的可靠性也更有保障，面对设备运行时的持续振动，多点锁紧的结构不容易出现螺钉松动、管路移位的问题，日常巡检只需要定期检查径向螺钉的拧紧力矩即可，维护工作量很小。
