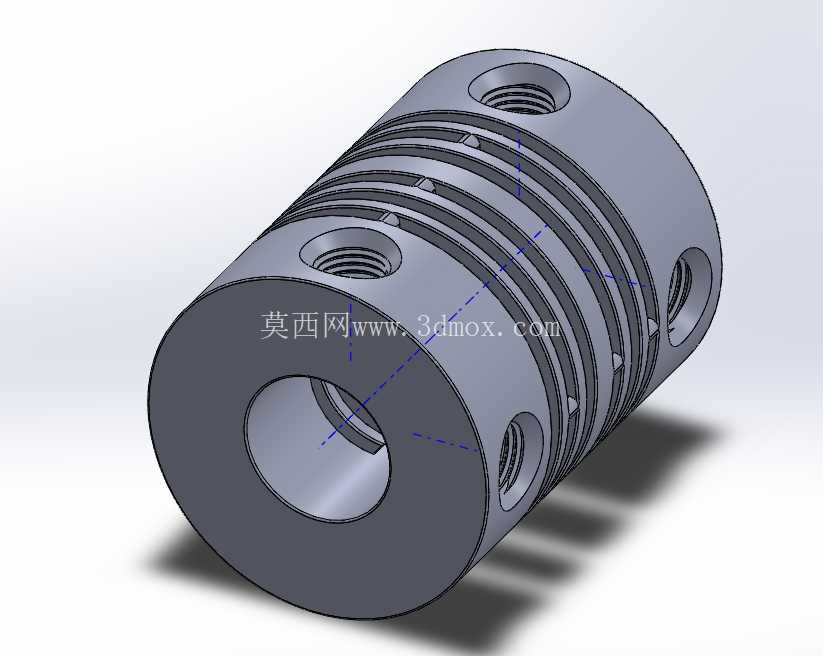

8mm孔径绕线式弹性柔性传动联轴器

项目分类:通用五金配件 发布时间:2026-07-14 ID:1200191
  • 8mm孔径绕线式弹性柔性传动联轴器

在小型自动化传动链路的搭建过程中,两轴对中偏差的补偿一直是结构设计阶段需要重点考量的环节,尤其是搭配42系列步进电机、小型直流伺服电机的轻载传动场景,动力输出轴与负载端输入轴的同轴度很难通过机加工与装配完全保证,硬连接的方式很容易在运转过程中产生额外的径向载荷,轻则加剧轴承磨损、增大传动噪音,重则导致轴系变形、电机堵转烧毁,这类场景下绕线式柔性联轴器的适配性优势十分突出。本次建模的这款联轴器两端安装孔径均为8mm,刚好匹配市面主流42步进电机的标准输出轴径,也适配多数小型丝杆模组、编码器、微型减速箱的输入轴尺寸,整体采用一体式圆柱结构设计,主体中段加工有连续的螺旋切槽,也就是行业内常说的绕线结构,这种结构不需要额外嵌入弹性体,依靠金属本体的切槽形变来吸收两轴之间的径向偏差、角向偏差以及轴向窜动,相比梅花式、膜片式的小尺寸联轴器,它的扭转回差更小,动态响应速度更快,非常适合对传动精度有一定要求的轻载场合。从安装边界来看,这款联轴器的外径控制在20mm区间,总长度在25mm左右,不会占用过多的安装空间,哪怕是排布紧凑的小型桌面设备、3D打印机运动轴、小型检测设备的传动位都能顺利安装,两端的紧定螺丝孔采用径向90度错位排布,每端设置两个顶丝位,安装时将轴插入对应孔位达到设计深度后,依次锁紧两个径向紧定螺丝,就能实现轴与联轴器的无间隙抱紧,相比单顶丝的固定方式,这种错位双项丝的结构能有效避免高速正反转时出现的轴与联轴器打滑、松动移位的问题,同时也能抵消一部分装配时轴插入深度的微小误差。设计这类联轴器的时候,首先要明确它的适用载荷区间,因为绕线结构的抗扭强度和切槽的宽度、圈数、槽深直接相关,切槽过窄会导致形变补偿能力不足,无法有效吸收对中偏差,切槽过宽又会导致整体扭转刚度过低,传动时出现明显的角度滞后,影响传动精度,所以建模过程中需要反复调整螺旋槽的导程、壁厚参数,保证在额定扭矩范围内既具备足够的扭转刚性,又能留出足够的形变余量来补偿装配偏差。实际应用场景里,这类联轴器常出现在小型自动化设备的进给传动链路中,比如桌面级点胶机的丝杆传动位、视觉检测设备的旋转平台驱动位、小型雕刻机的主轴与电机连接位,还有一些医疗检测设备的样本输送机构里,这些场景的共同特点是传动扭矩不大,但对传动平稳性、回差控制有较高要求,同时设备装配空间有限,不方便加装复杂的涨套连接结构。和其他类型的小尺寸联轴器相比,这种一体式绕线结构没有多余的装配零件,不存在弹性体老化、紧固件松脱散落的风险,长期运转的稳定性更好,而且因为是一体式金属加工成型,它的动平衡表现更优,在每分钟数千转的转速区间内不会产生明显的振动,能有效降低整个传动链路的噪音水平。建模时除了主体的螺旋槽结构,两端的紧定螺丝孔也做了精准的位置排布,孔位深度刚好能让标准M3紧定螺丝的端面完全压在轴的表面,不会因为孔深过浅导致顶丝锁紧力不足,也不会因为孔深过深穿透联轴器内壁影响轴的插入行程,两端的内孔做了微小的倒角处理,既方便安装时轴的顺利导入,也能去除机加工产生的锐边毛刺,避免安装时刮伤轴的表面。在选型适配的时候,需要注意这类联轴器的额定扭矩范围,它更适合传递1N·m以内的扭矩,不适合大扭矩的重载传动场景,如果是负载更大的传动位,还是需要选择膜片式或者刚性联轴器搭配更高精度的安装基准,但在轻载高精度的小型传动场景里,这种绕线式柔性联轴器的综合表现是最优的,它不需要定期维护更换弹性零件,安装调试简单,对装配公差的容忍度更高,能有效降低设备的装配调试难度,减少后期运维的工作量。
