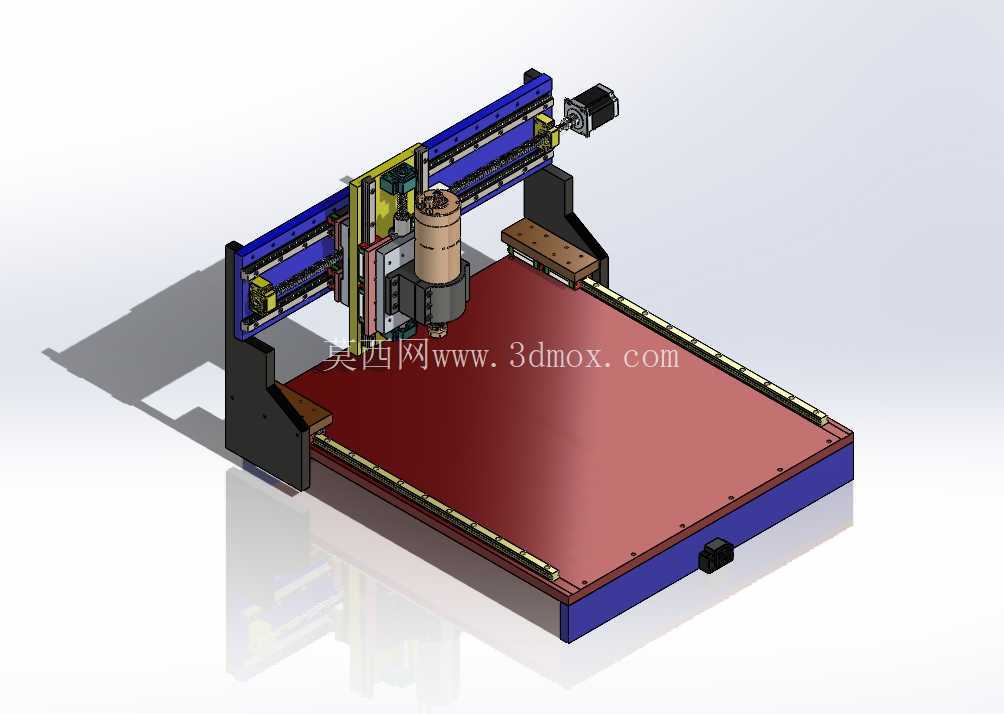

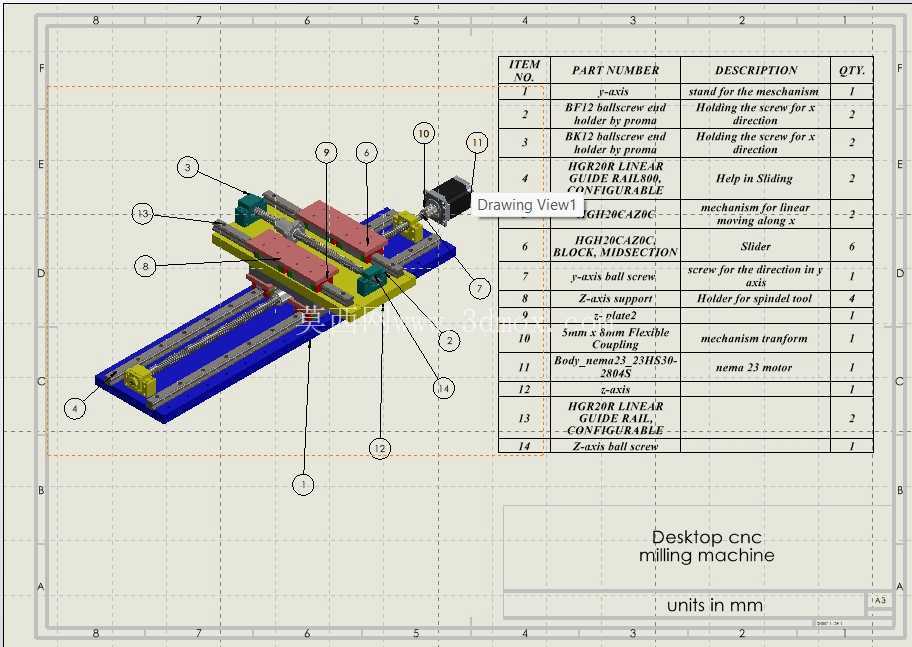

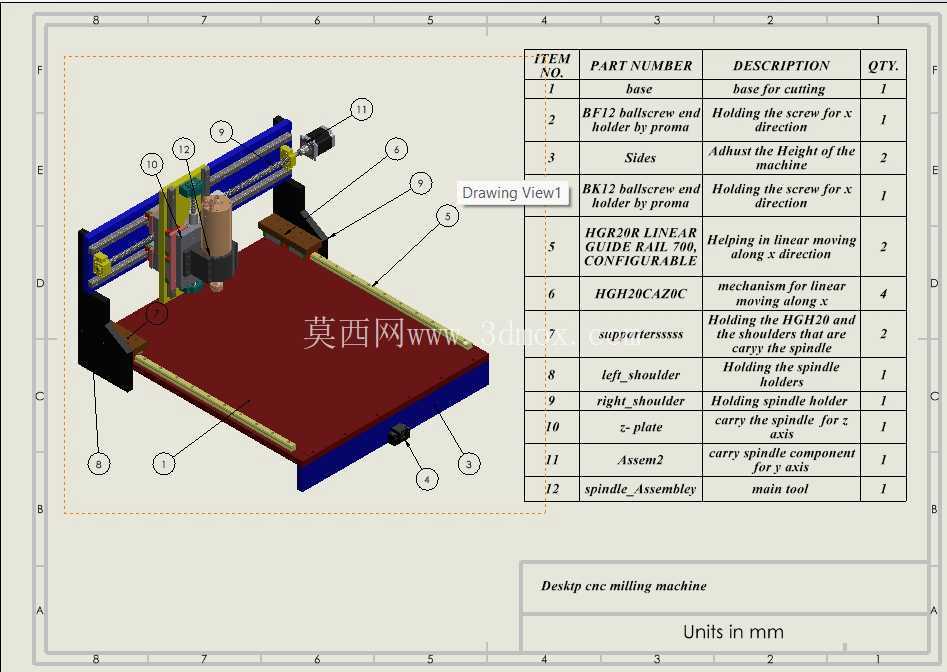

小型台式数控铣床结构设计方案

　　这款小型台式数控铣床的结构设计，最初是面向教学实训场景与小型加工工坊的轻量铣削需求搭建的，区别于大型落地式数控铣床的重载定位，它的整体安装边界控制在桌面设备的适配范围内，底座采用整体式铸铁结构预留安装孔位，可直接固定在标准重型工作台面上，不需要额外做地基浇筑，适配院校工程训练中心、个人创客工坊、小型零部件打样车间的空间条件。从实际加工用途来看，它可以完成平面铣削、沟槽加工、小型异形轮廓铣削、钻孔铰孔等常规机加工序，针对铝件、工程塑料、软金属等易切削材料的小批量加工适配性较好，加工行程覆盖常规小型零件的尺寸范围，主轴转速区间匹配小直径刀具的切削线速度要求，进给轴采用滚珠丝杠传动搭配线性导轨导向，重复定位精度可以满足教学演示与非高精度零部件的加工需求。

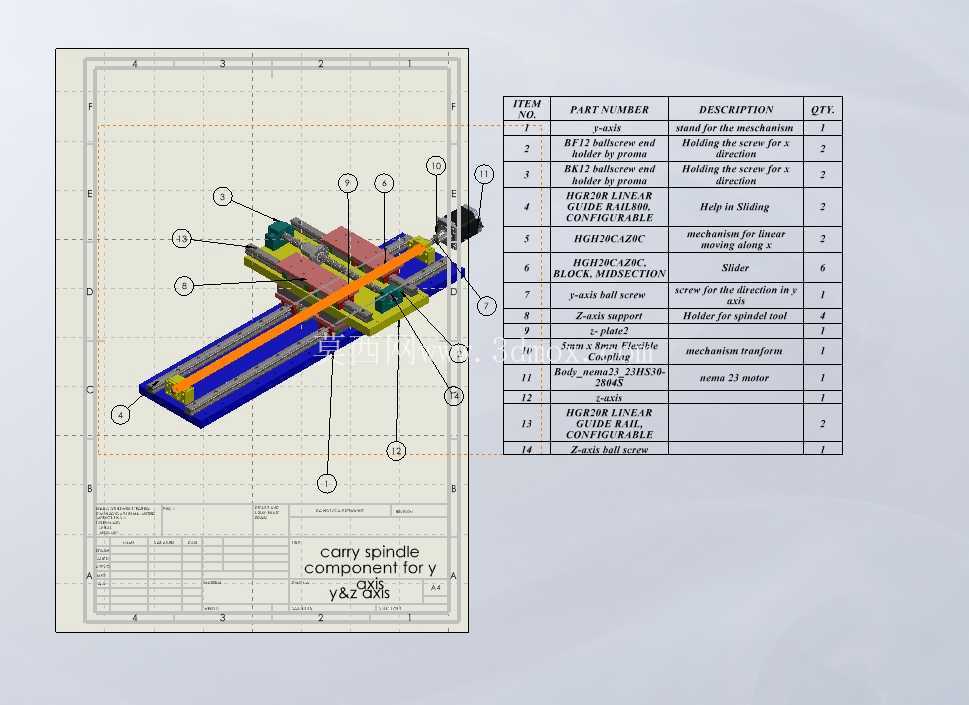

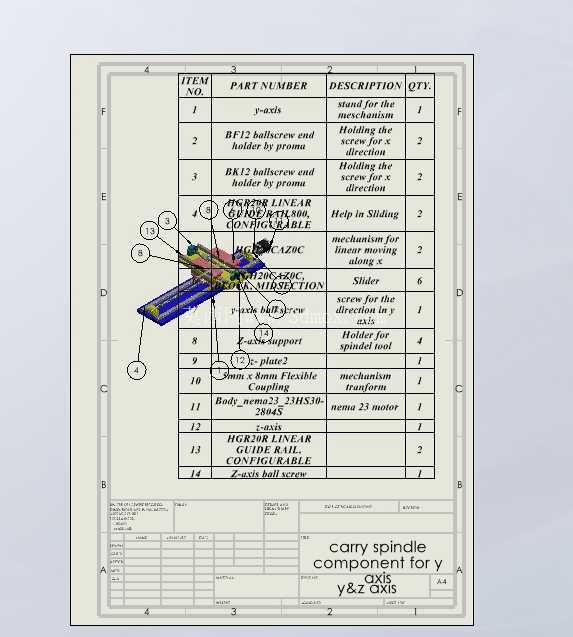

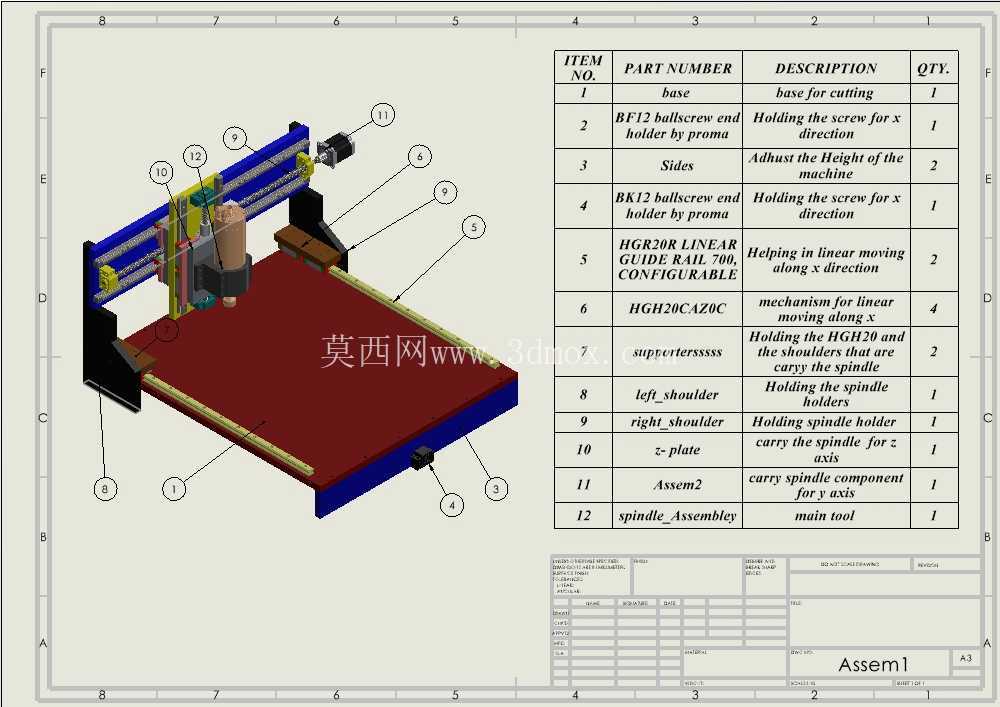

　　设计思路上优先考虑了结构的易装配性与维护便捷性，整体框架采用模块化拆分设计，床身、立柱、主轴箱、工作台各部件之间的连接接口做了统一的定位基准设计，装配时不需要复杂的专用工装即可完成各轴的同轴度、平行度调校，日常维护时可以单独拆卸进给轴的防护盖板清理切屑、加注润滑脂，不需要大范围拆解设备主体。传动系统的布局上，Z轴传动做了配重平衡设计，避免主轴箱自重下滑导致的加工尺寸偏差，X、Y轴的丝杠支撑端采用固定-支撑的安装方式，既控制了轴向窜动误差，也预留了一定的热伸长补偿空间，避免长时间连续加工时丝杠热变形影响加工精度。

　　防护结构的设计贴合台式设备的使用场景，工作台周边做了可拆装的切屑挡板，避免铣削过程中切屑飞溅到工作台面之外，主轴端部预留了冷却管路的安装位，可以根据加工需求加装微量润滑或者切削液喷淋装置，电气控制箱集成在设备背部的预留腔体内，整体走线全部走内部线槽，外部没有裸露的线缆，既避免加工过程中线缆被切屑刮损，也让设备整体外观更规整。从安装边界来看，设备整体的长宽高尺寸适配常规1.2米宽度的工作台放置，操作面板布置在设备前部右侧的倾斜台面上，操作人员站在设备正前方即可完成所有操作按键的触控与程序调试，不需要频繁挪动位置，工作台的T型槽尺寸采用通用标准规格，可以直接适配标准的机用平口钳、小型组合夹具，不需要额外定制夹具安装接口。

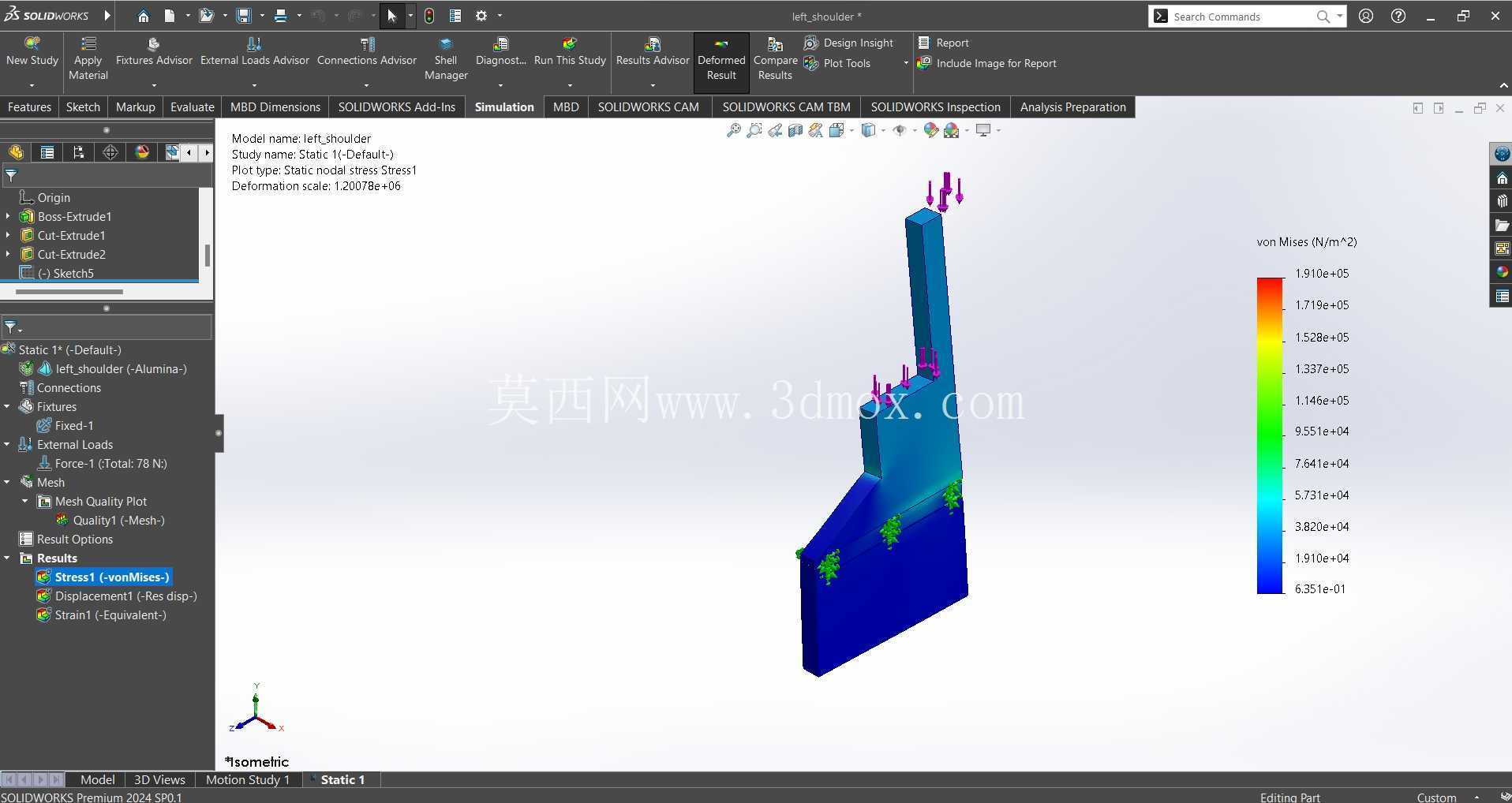

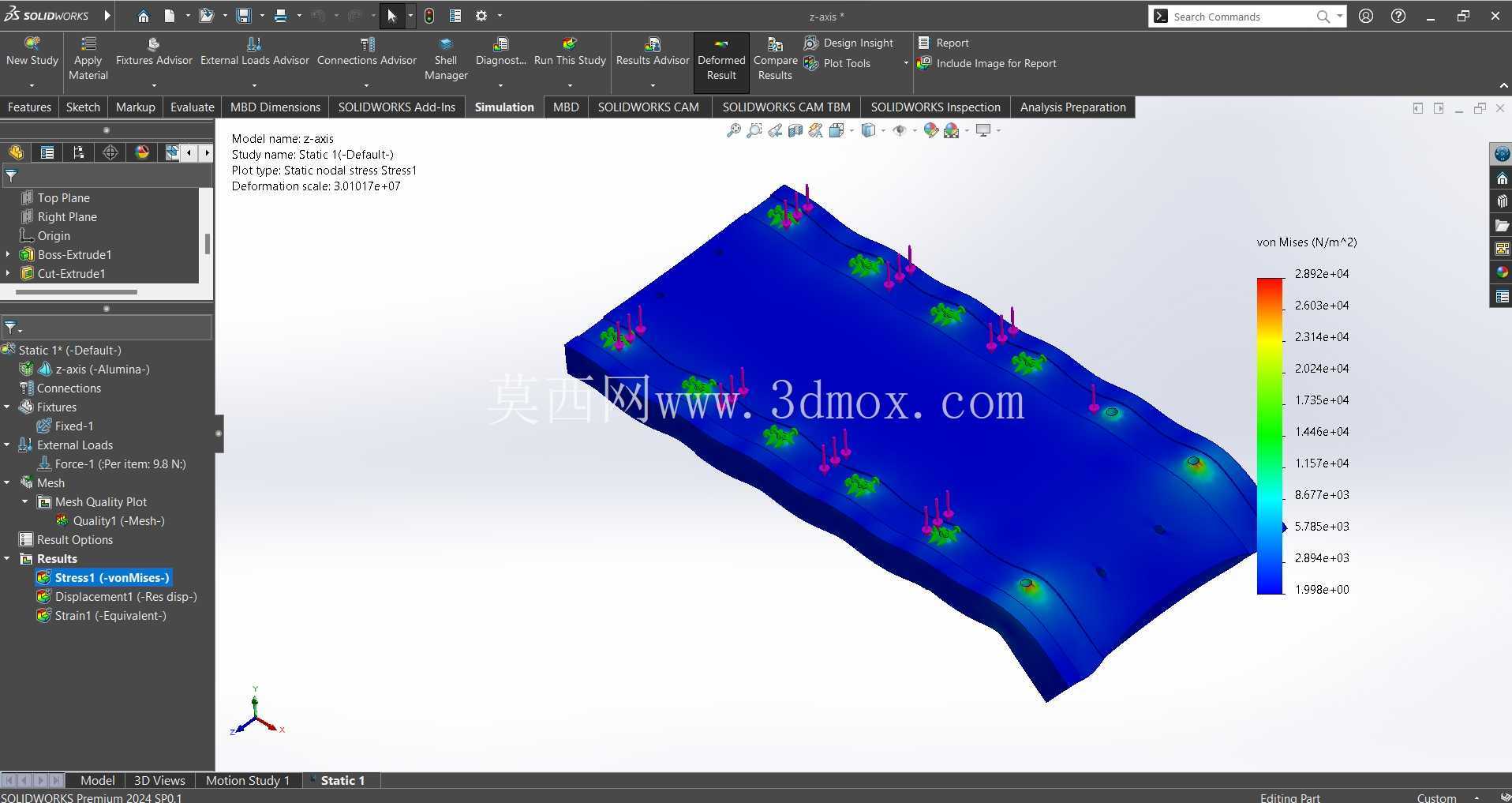

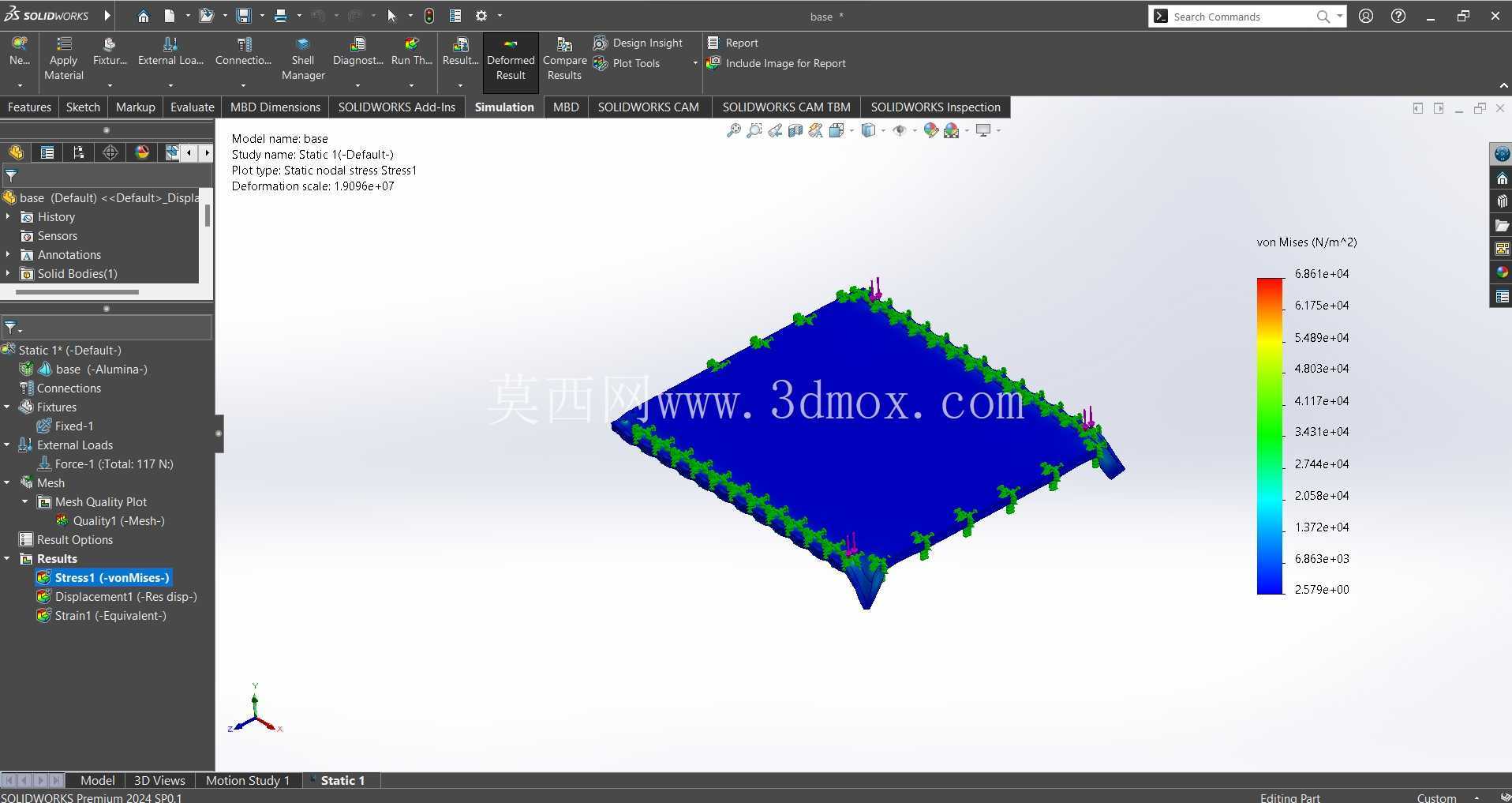

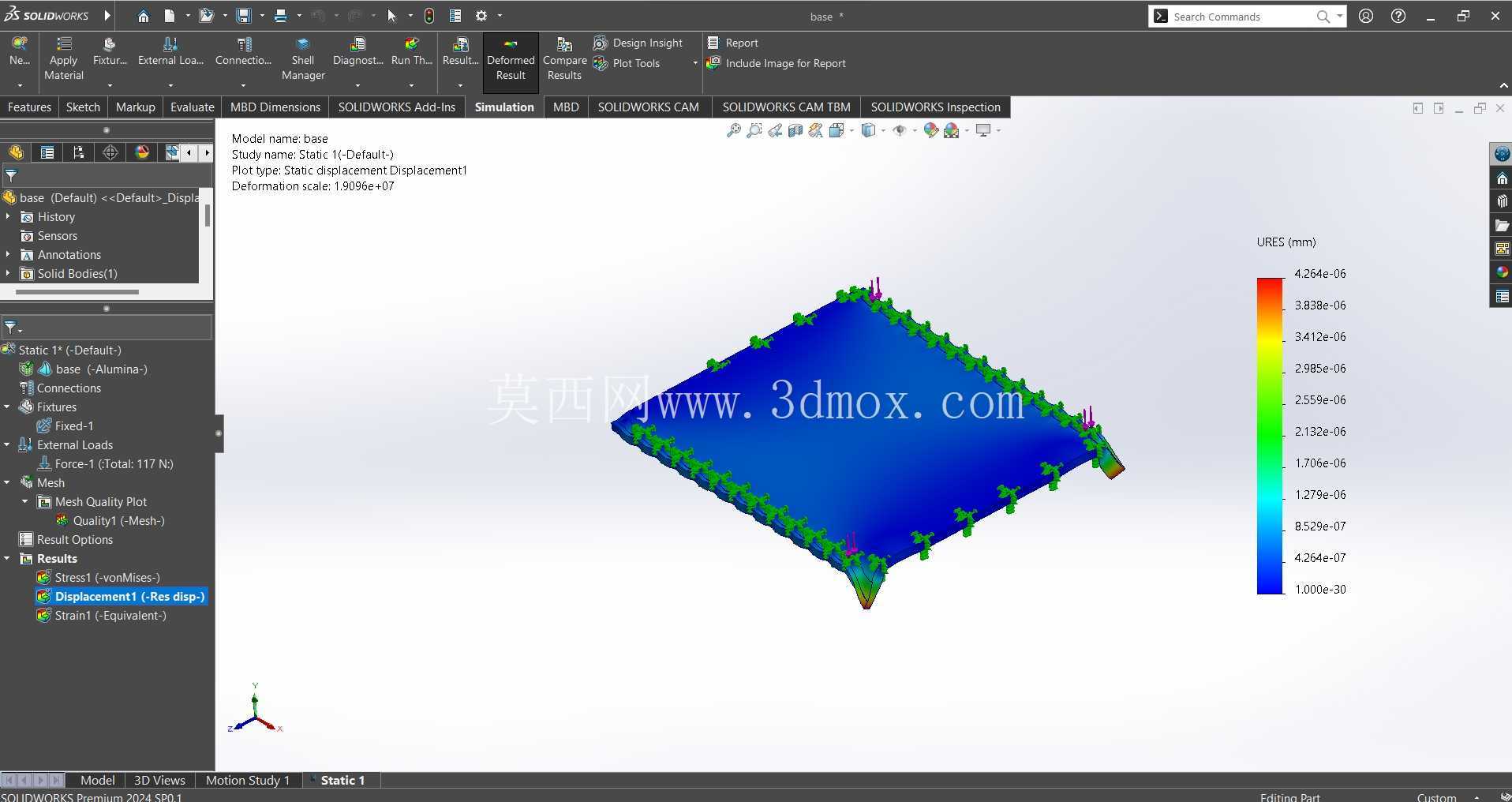

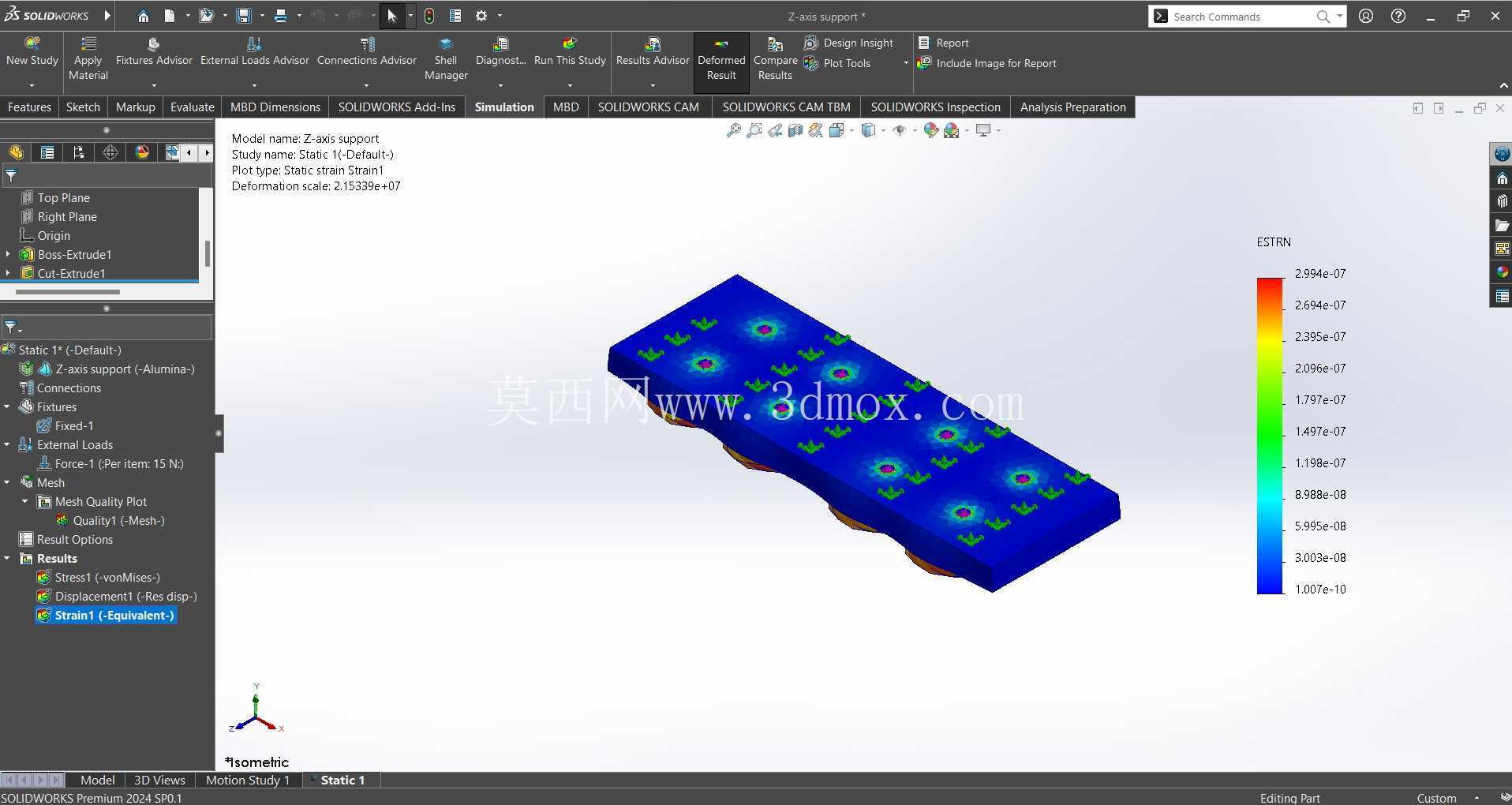

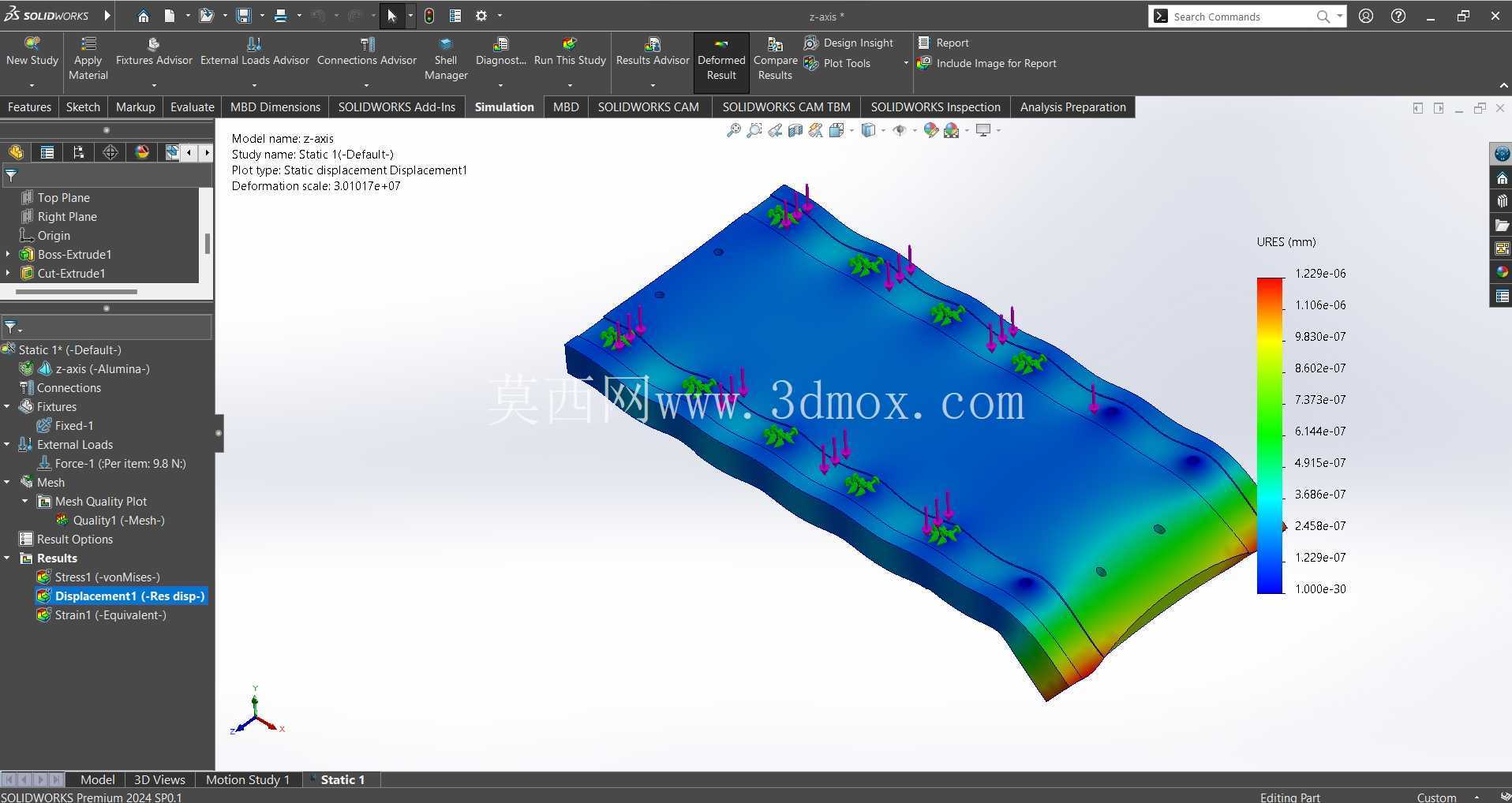

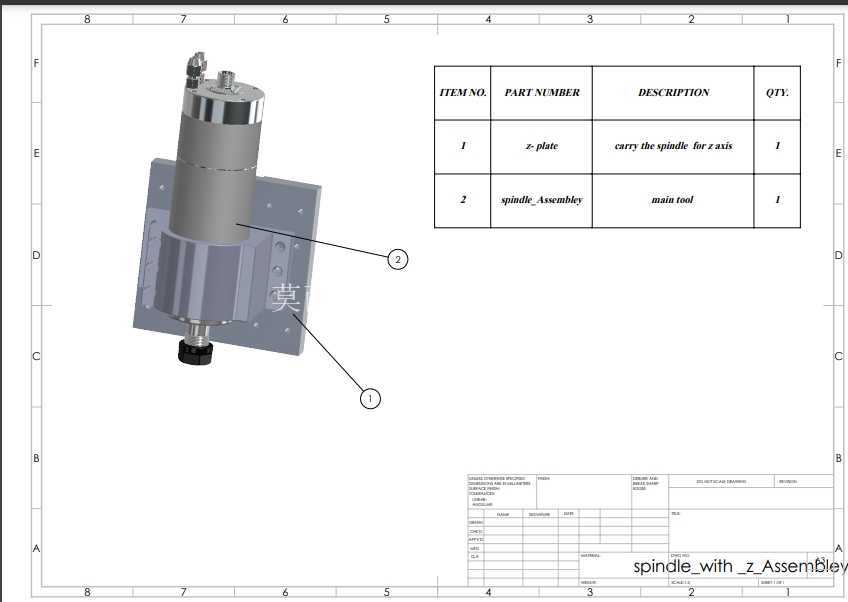

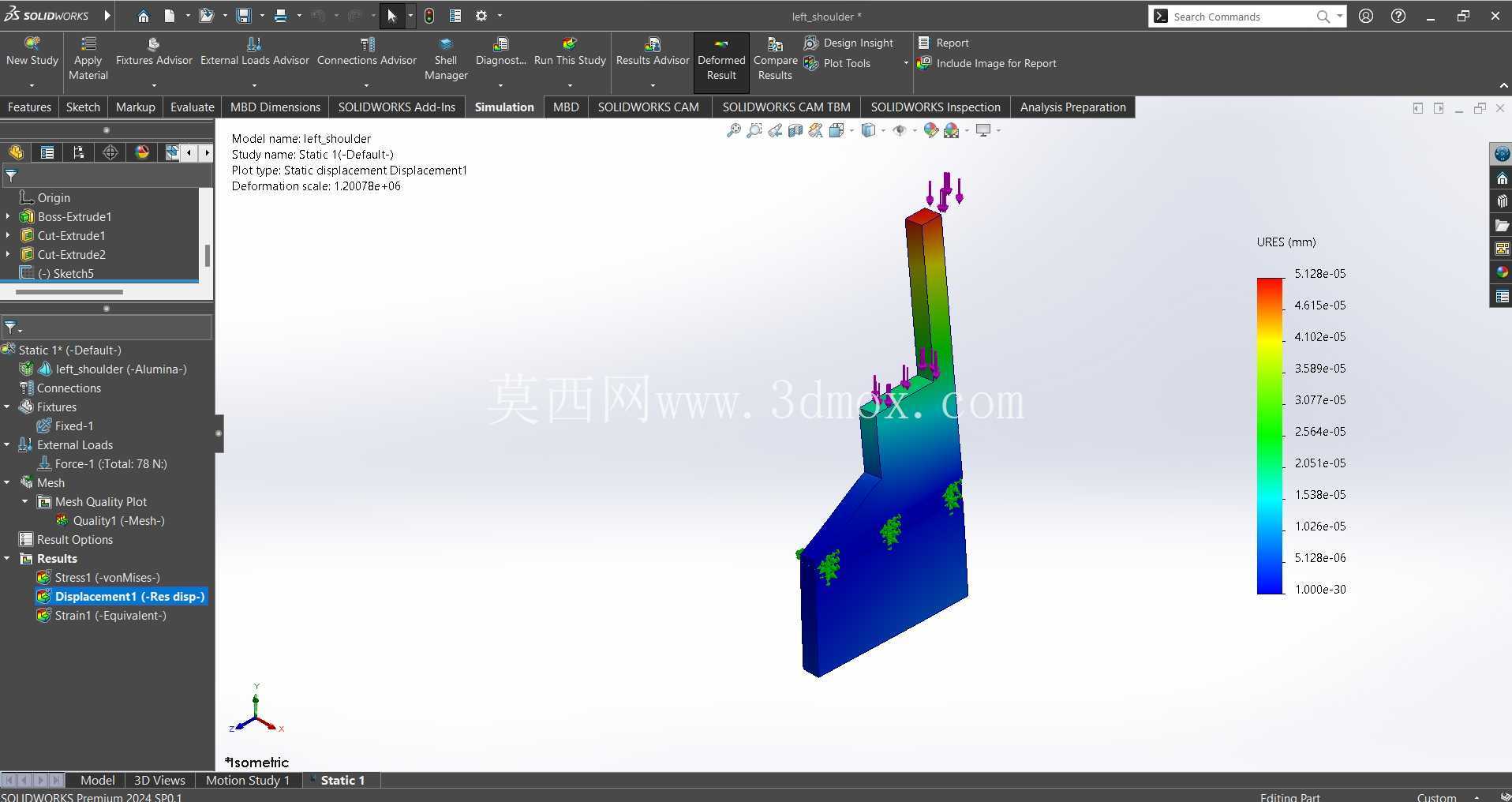

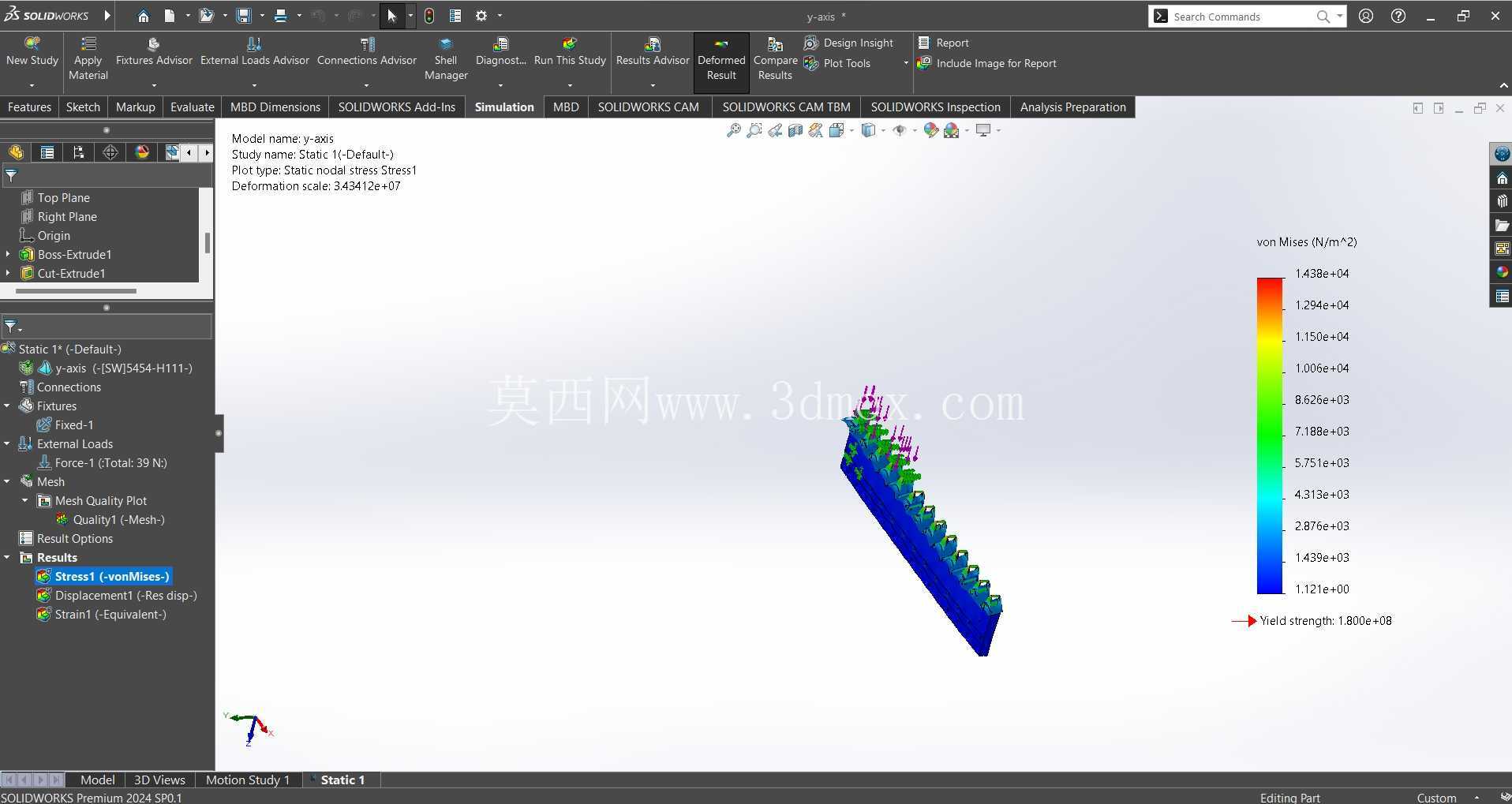

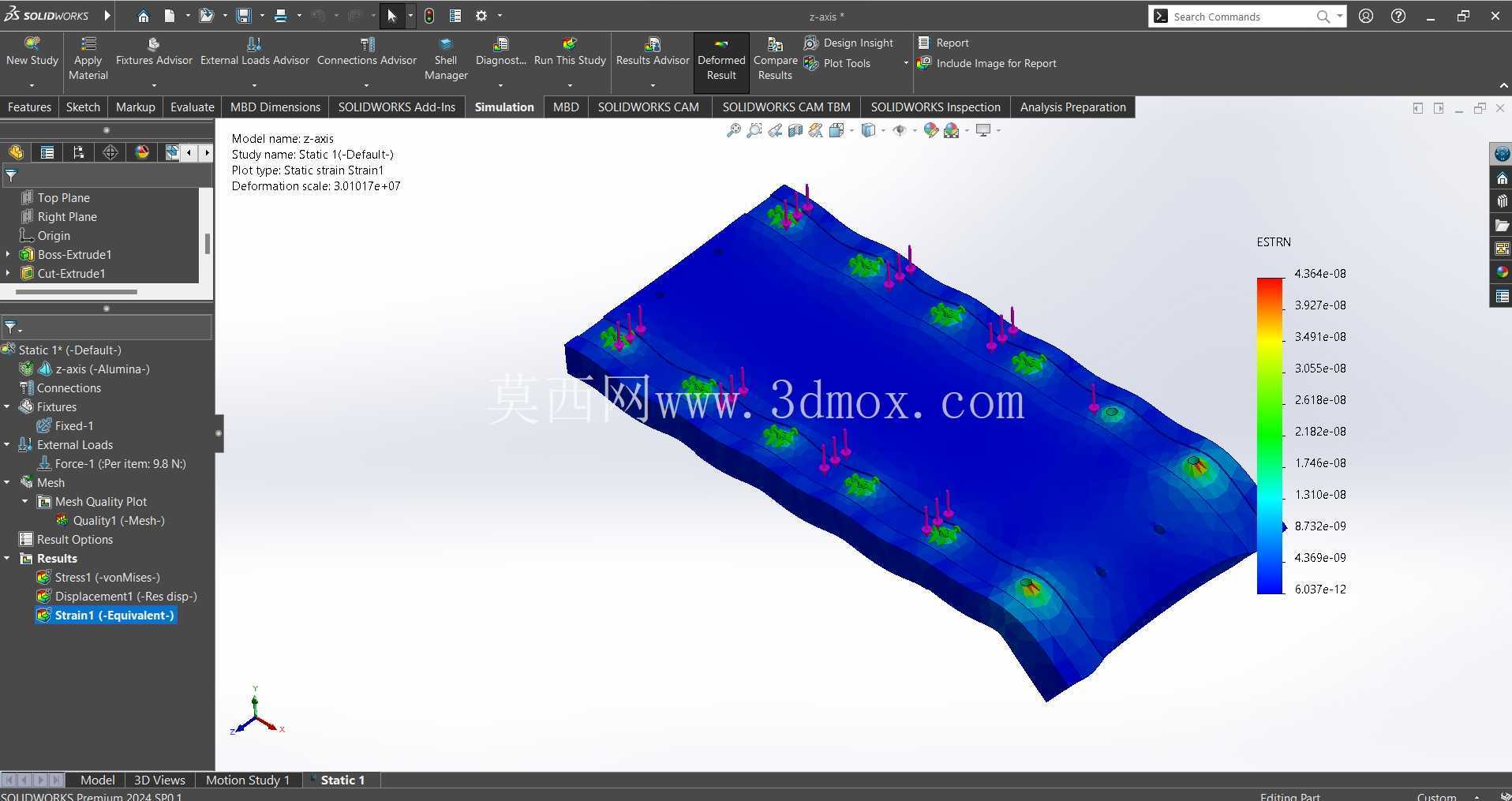

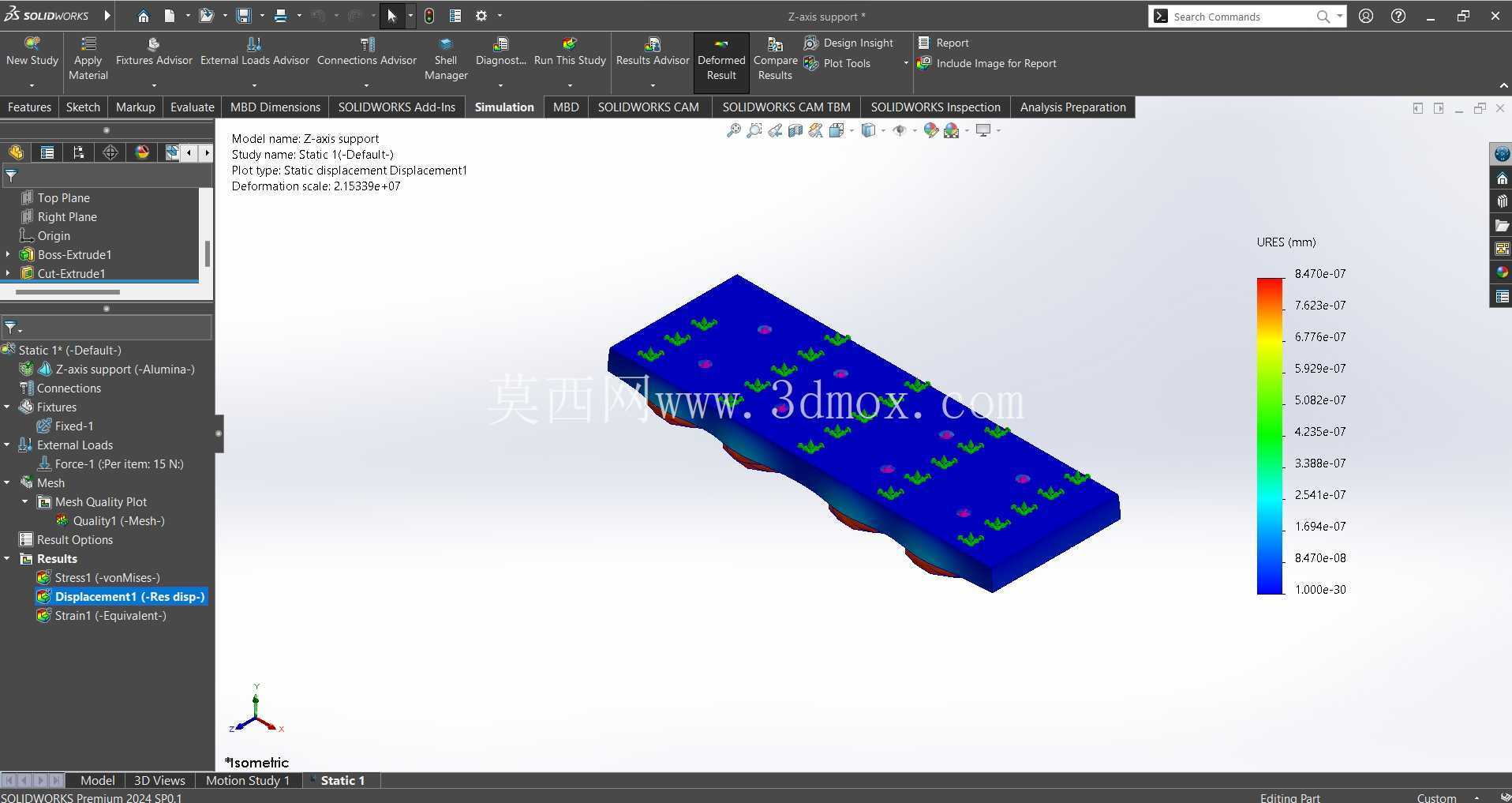

　　在实际教学场景中，这款设备可以让学员完整掌握数控铣床的坐标系对刀、刀具补偿设置、铣削参数调整、简单零件加工程序编写的全流程操作，因为整体结构轻量化，学员在拆装实训环节也可以完成设备的传动结构拆解、精度调校练习，不需要借助重型吊装设备。在小型工坊的实际应用中，它可以承担非标小零件的打样加工、小型工装夹具的铣削制作，相比大型数控铣床，它的能耗更低、占用空间更小，启动准备时间短，针对单件小批量的加工任务灵活性更高。结构设计过程中，对各运动部件的干涉情况做了全行程模拟验证，主轴在全行程升降、工作台在XY方向全行程移动时，各部件之间不会发生碰撞，极限位置都设置了硬限位挡块与软限位参数双重保护，避免操作失误导致的设备撞损。主轴的安装接口采用通用标准规格，可以适配市面上常见的ER系列夹头，不需要专用的刀具夹持配件，降低了刀具的适配成本。床身的筋板布局经过受力仿真优化，在自身重量控制在台式设备可承受范围内的前提下，保证了铣削加工时的结构刚性，减少切削过程中的振动，提升加工表面的质量。
