台式小型气动压力机三维结构设计

这款小型气压机主要面向小尺寸零部件的压装、铆接、压印、浅冲压等轻载压力加工场景，常见于电子元器件组装、小五金件铆合、塑胶件压合、小型轴承压入、线束端子压接等工位，适配小批量生产、实验室打样、维修工位的零散压力作业需求，相比大型液压压机、机械冲床，它不需要复杂的液压管路配套，也不需要大功率电力驱动，接入常规压缩空气气源即可作业，占用生产面积极小，可直接放置在标准工作台面上使用，非常适合空间紧凑的小型加工车间、流水线旁侧的辅助压装工位使用。

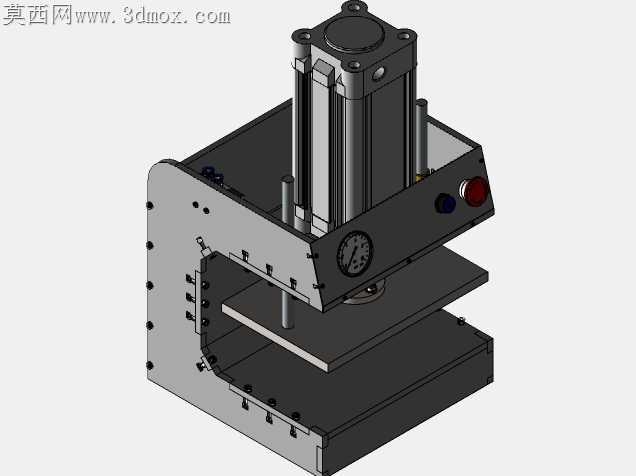

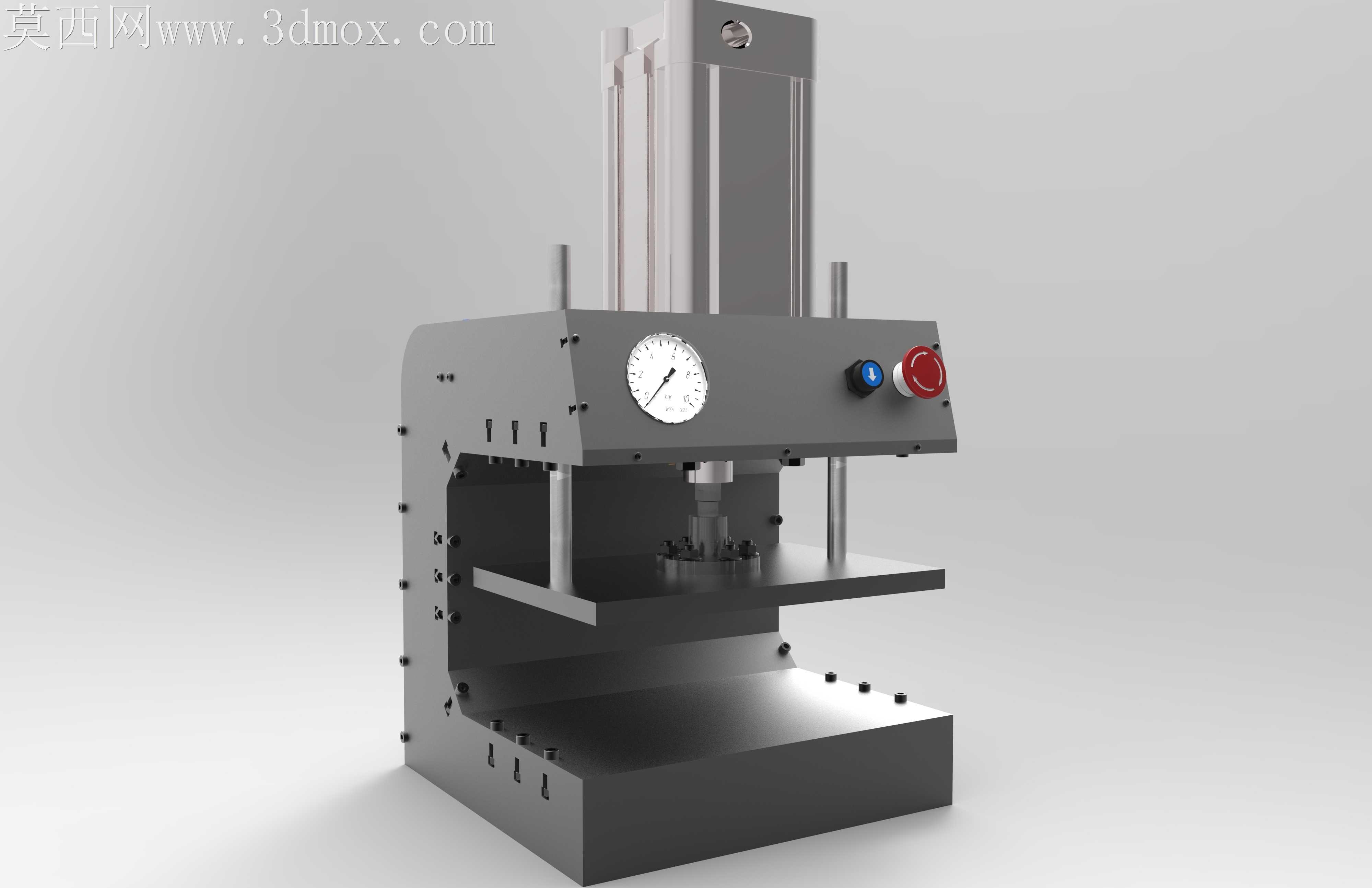

设备整体采用C型开式机身结构，这种结构的设计优势在于三个方向开放的操作空间，操作人员可以从正面、左右侧取放工件，针对异形工件、带延伸结构的小零件适配性更强，不会因为机身围挡干涉工件上下料。机身采用钢板拼接式结构设计，各连接位置通过紧固件锁紧，在保证机身刚性的前提下，尽可能压缩整体外形尺寸，安装边界控制在小范围区间，不需要额外做地基固定，放置在平整工作台面接通气源即可投入使用。

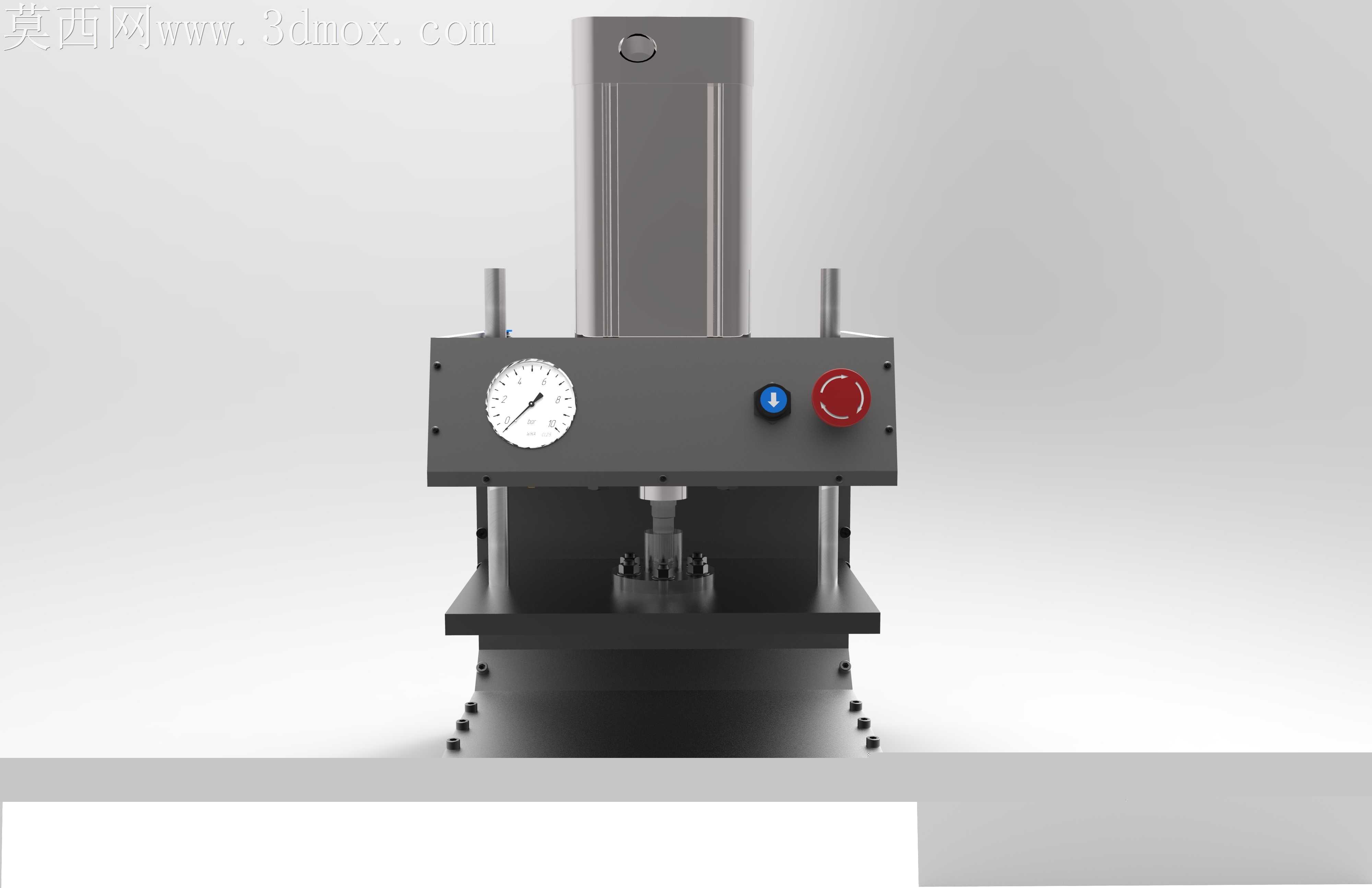

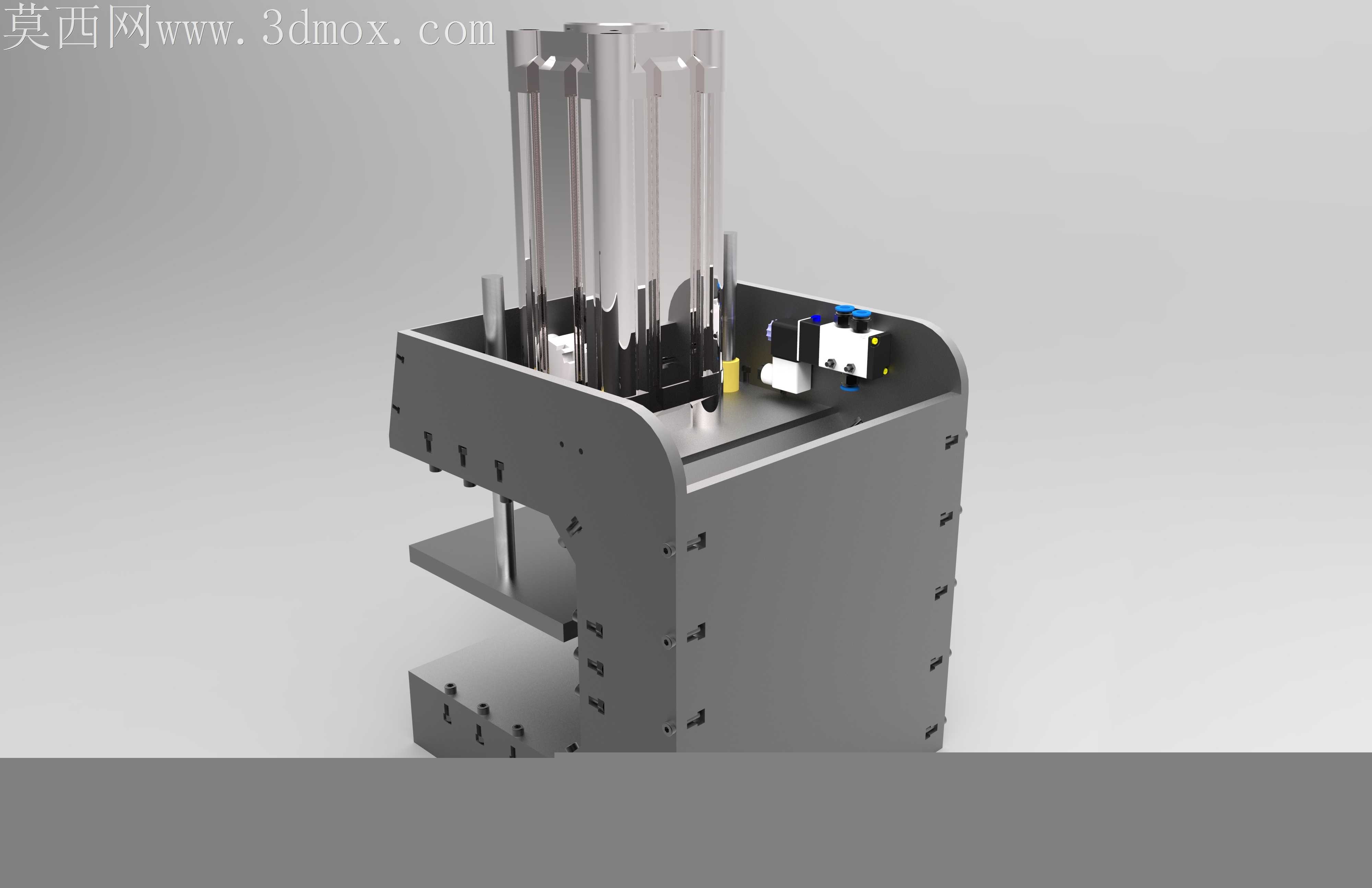

设备的动力执行部分采用立式双导杆导向的气缸结构，双导杆的设计可以避免压头下行过程中出现偏摆，保证压装力始终垂直于工作台面，提升压装精度，减少压头、工件的偏磨损耗。操作面板集成在机身正面的易操作位置，设置有启动按钮、急停按钮，同时搭载机械式气压表，可以实时显示当前供气压力，方便操作人员根据不同工件的压装需求调整供气压力，匹配对应的压装出力，避免压力过大压损工件，或是压力不足导致压装不到位的问题。压头与工作台之间预留了足够的开合行程，可以适配不同高度的工装夹具与工件，工作台面预留了标准的安装螺孔，方便用户根据自身加工的零件类型定制专属定位工装，快速切换不同的压装作业任务。

在安全设计层面，设备的控制逻辑考虑了小型工位的操作安全，急停按钮采用醒目的红色蘑菇头设计，出现异常情况时可以一键切断气源停止动作，C型机身的开口高度经过合理设计，避免操作人员手部误入压合区域的风险，同时气动驱动的动作速度平缓，冲击远小于普通机械式冲床，针对小零件加工的作业安全性更高。整体结构没有冗余的复杂部件，日常维护只需要定期检查导杆润滑情况、气源接口密封性即可，维护成本极低，非常适合小型生产场景的轻量化压力加工需求。
