全向移动平台用麦克纳姆轮结构设计

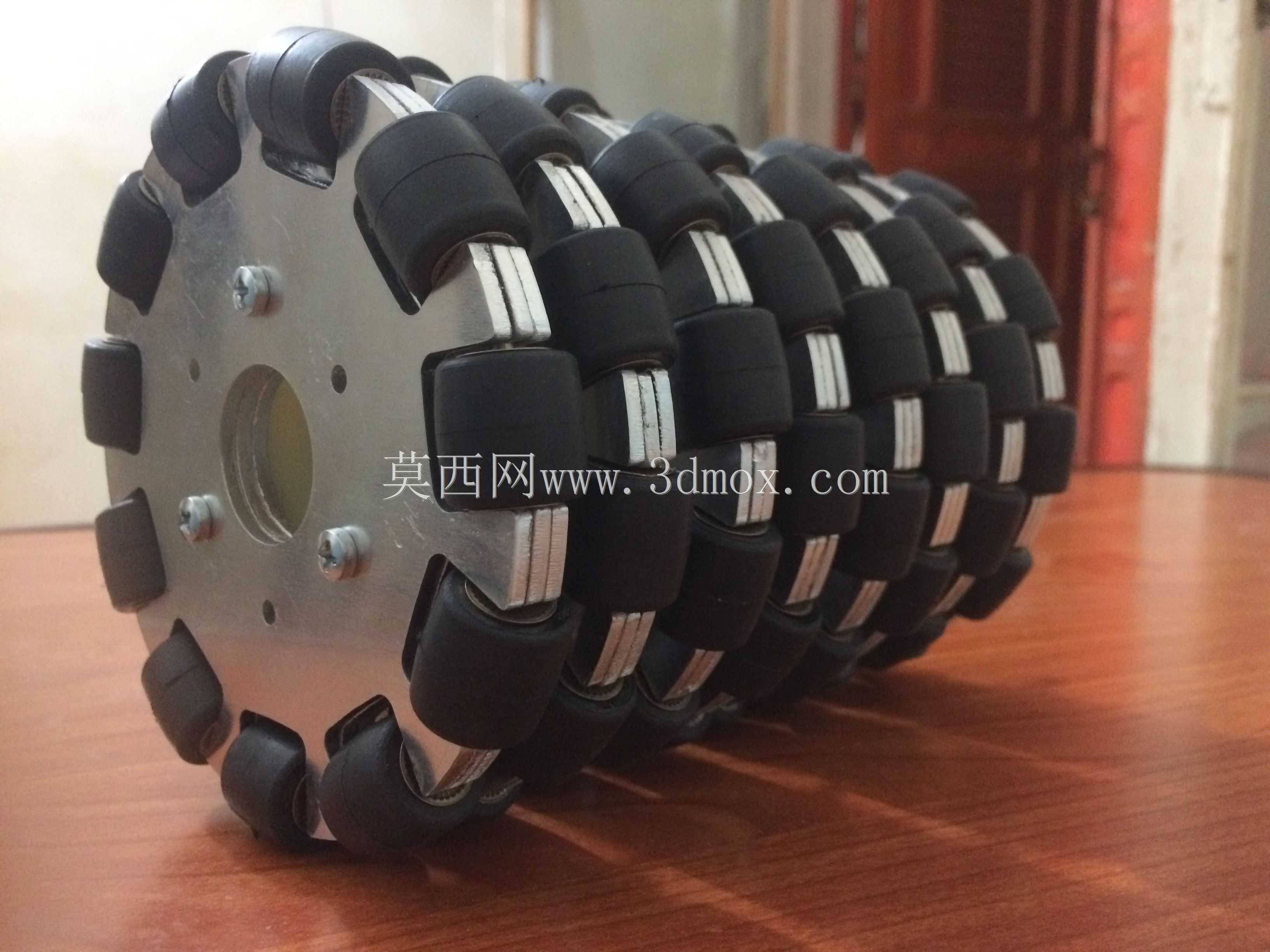

　　该模型展示的是一套用于全向移动平台的麦克纳姆轮组件，核心由左右两组辐板式轮毂、周向分布的小辊轮、辊轴、隔套以及连接螺栓组成。辊轮轴线相对主轮回转轴线呈固定夹角布置，这是其区别于普通脚轮的关键特征：当主轮绕自身轴转动时，接触地面的辊子会同时产生沿主轮切线方向和垂直于切线方向的速度分量，多轮按不同转速组合后，底盘即可在不改变机身姿态的情况下实现前进、后退、横移、斜行及原地回转。

　　从应用场景看，这类轮组常见于仓储AGV、智能搬运小车、自动化生产线转运平台、狭小空间作业机器人以及教学竞赛机器人。在通道宽度受限、需要精确对位或频繁侧向调整位置的场合，传统转向轮需要较大转弯半径，而麦克纳姆轮通过四轮速度矢量解耦即可完成任意方向位移，能够显著降低对运行空间的要求。

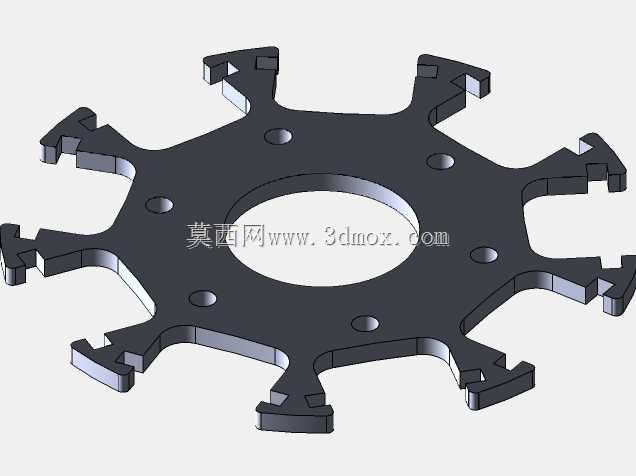

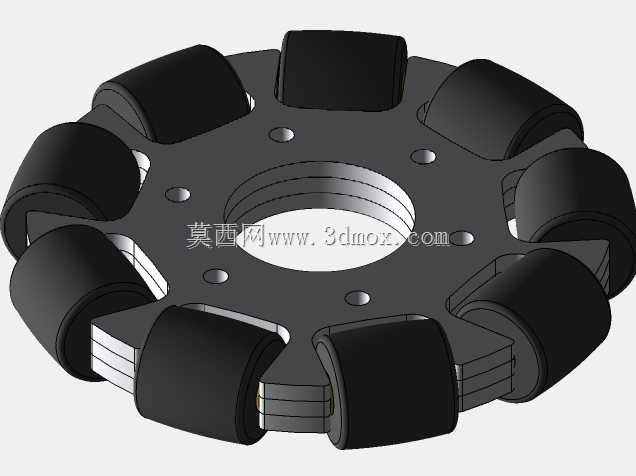

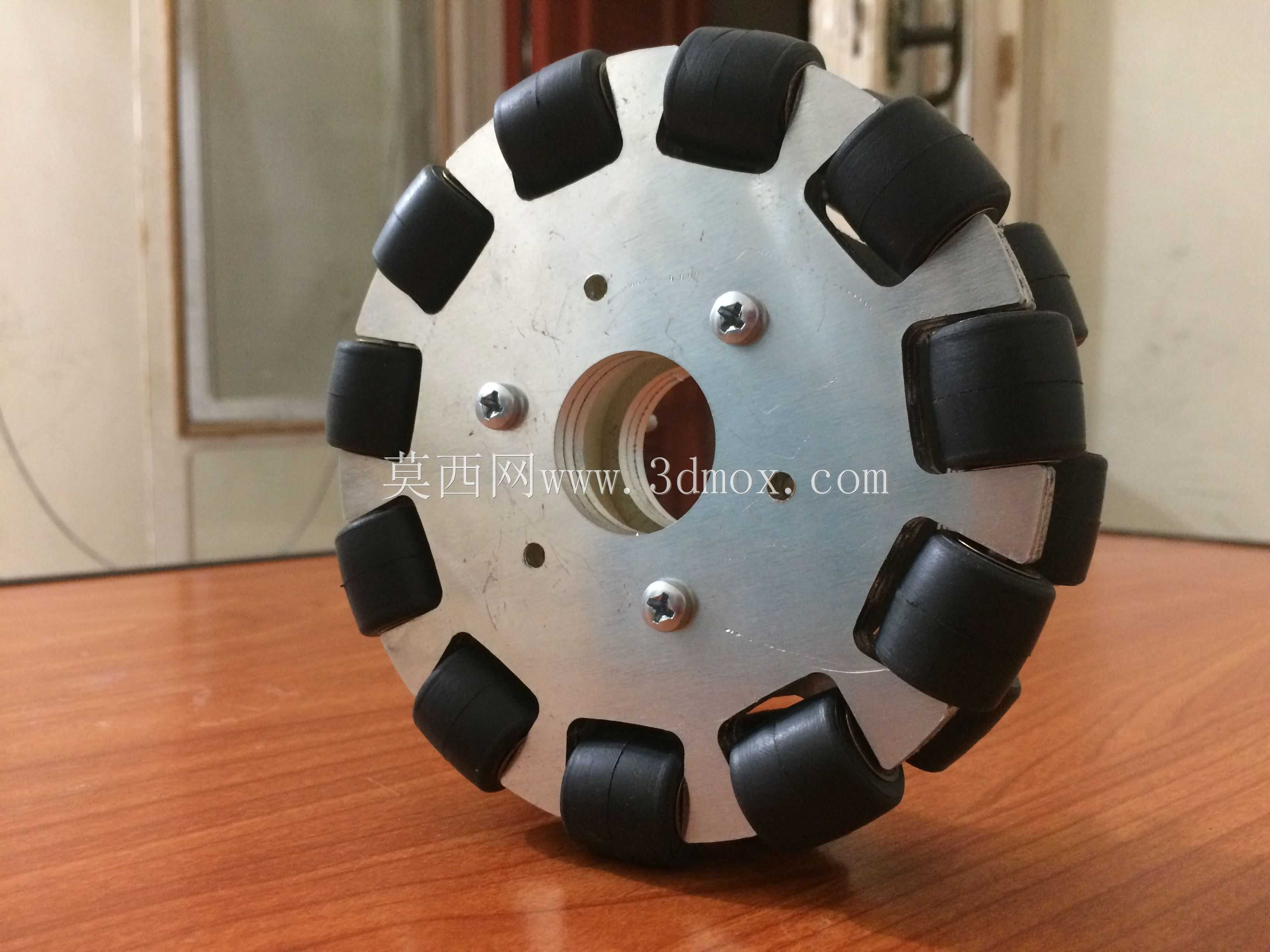

　　结构设计上，轮毂采用分体式夹板形式，辊轮两端由夹板上的安装位夹持固定，装配时辊轮可绕自身小轴自由转动，同时被限制轴向窜动。周向辊子沿圆周交错排列，保证任意时刻至少有一个辊子与地面接触，使轮组滚动连续、承载过渡平稳。螺栓沿轮毂中心圆均匀分布，将两侧夹板锁紧为整体，既传递驱动力矩，又便于辊子磨损后单独拆卸更换。中心孔与端面用于连接减速器输出轴或轮轴，设计时需匹配轴径、键槽或法兰安装孔位，并校核螺栓分布圆与底盘侧板、电机座之间的间隙。

　　外形尺寸方面，选型需重点关注主轮外径、辊子外径、轮毂总宽、安装法兰厚度及中心孔位置。主轮直径决定底盘离地高度和越障能力，辊子直径与包覆角度影响接地连续性和单轮承载，轮毂总宽则直接关系到底板边缘预留空间。安装边界上，要保证轮组外侧与车体护板留有足够间隙，内侧不与电机、减速器、线束和支架发生干涉；轮轴中心线到底盘底面的高度需与悬架或固定座配合尺寸一致。

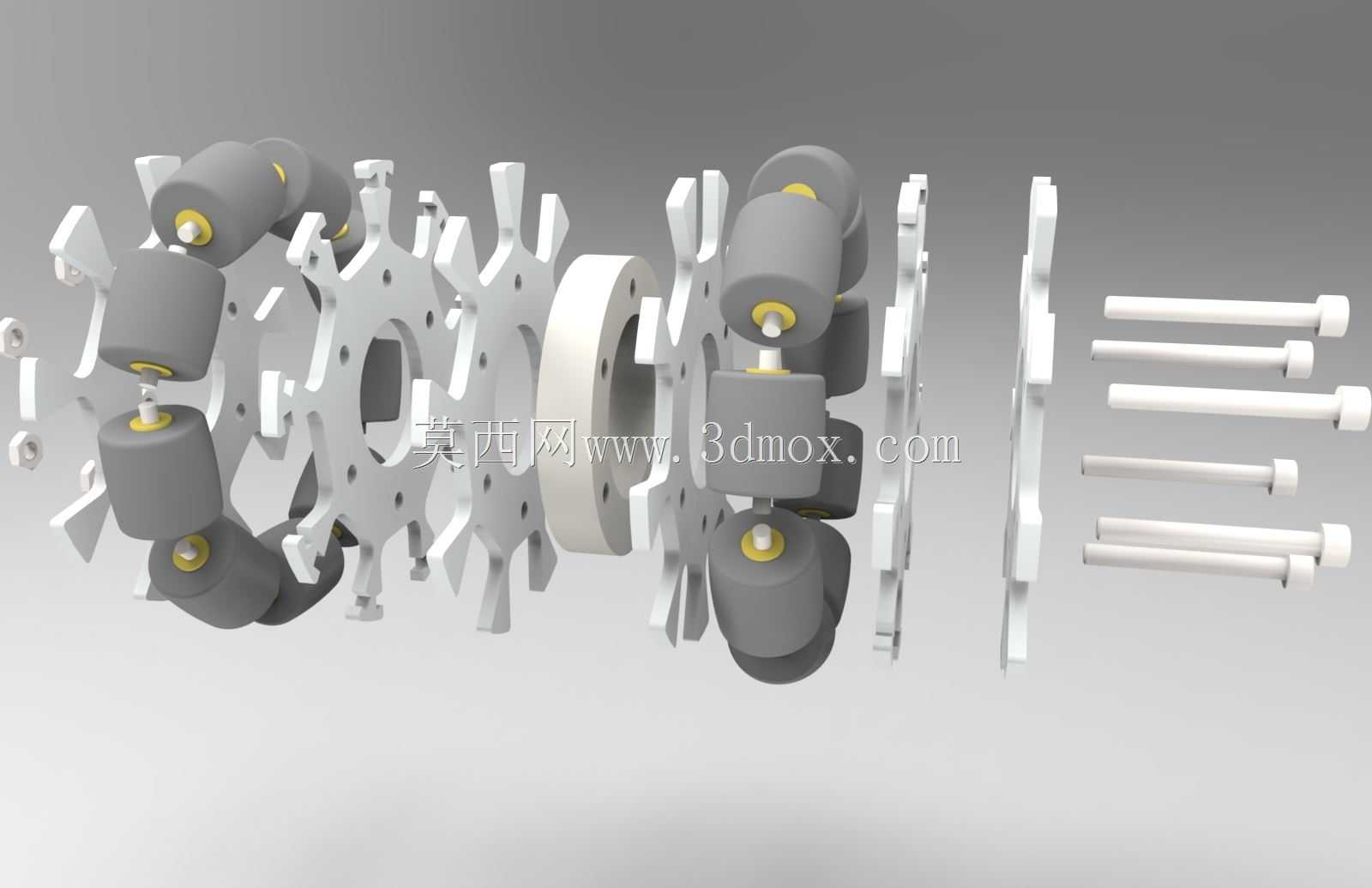

　　承载设计时应考虑辊子材料、轮毂刚度及轴的强度。辊子通常采用聚氨酯或橡胶包覆以增加摩擦并缓冲振动，轮毂材料可选铝合金或工程塑料以降低转动惯量。实际装配中还需控制辊轮转动灵活性，避免过紧导致滚动阻力增大，或过松引起运行噪声与冲击。该三维结构完整呈现了零件间的装配关系，可用于运动仿真、干涉检查、底盘布局及关键件强度校核。
