无压痕Rolla-V型弯板成型模具结构

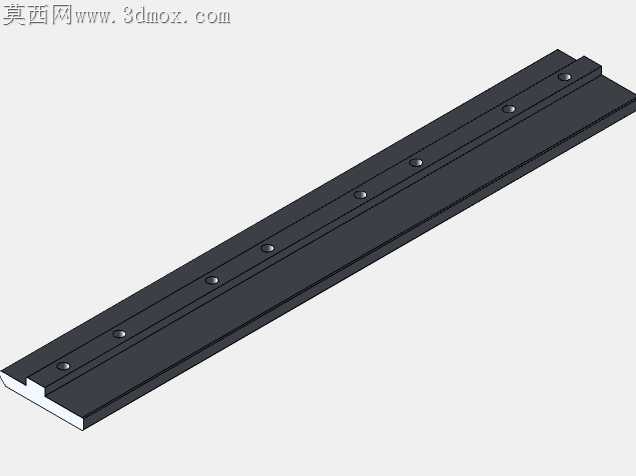

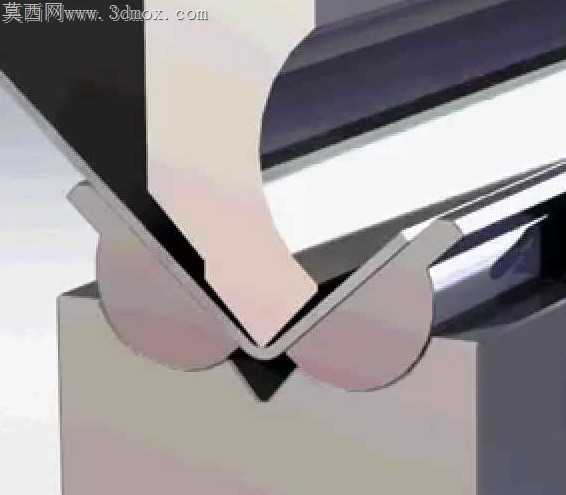

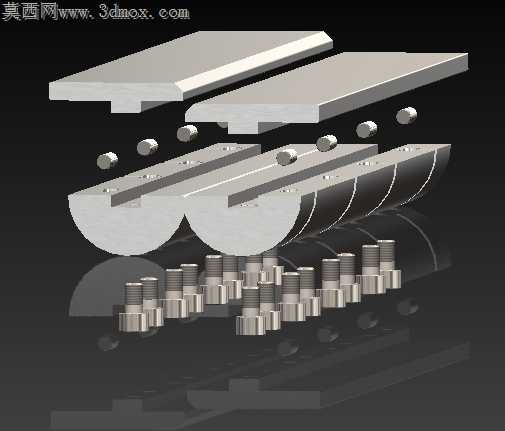

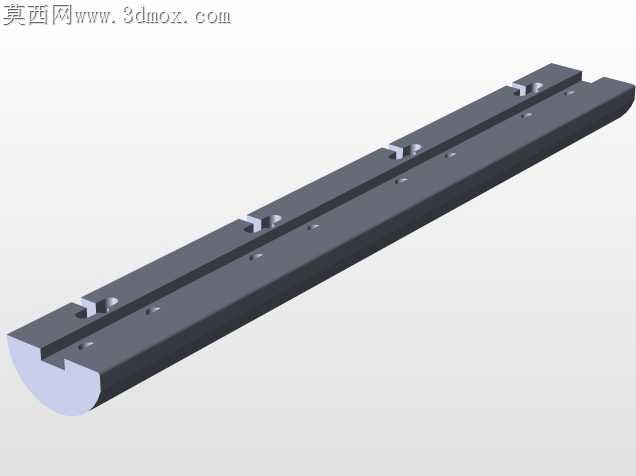

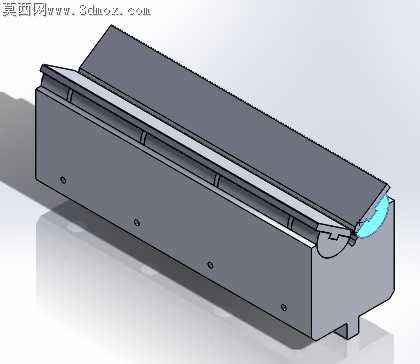

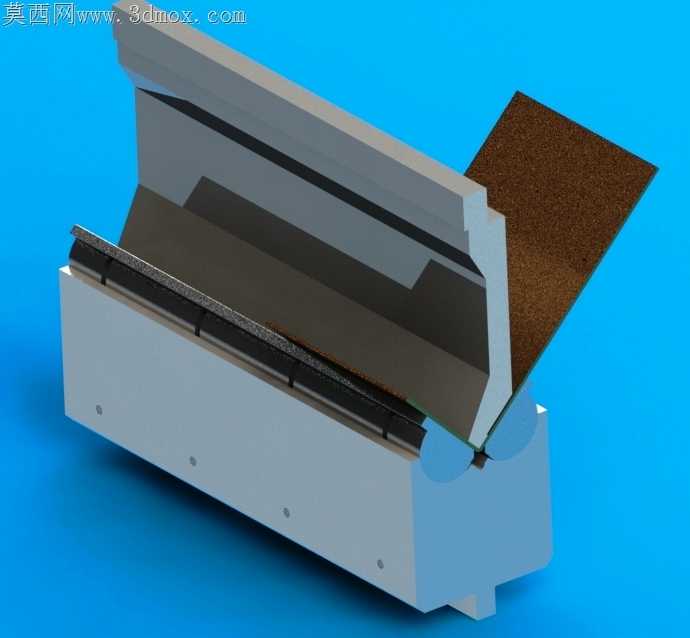

常规V型弯曲模在加工薄钢件、表面质量要求高的管件时，最容易出现的问题就是凹模口棱角在工件表面压出明显压痕，后续打磨不仅增加工序成本，还容易导致工件壁厚减薄、弯折处应力集中，批量生产时废品率居高不下。这套Rolla-V弯曲结构的核心巧思，就是把传统固定的凹模棱角替换成了多组并排的滚动销组，弯曲过程中销组随板材进给同步转动，把凹模与工件之间的滑动摩擦完全转化为滚动摩擦，从根源上避免了硬棱刮擦、压伤工件表面的问题。

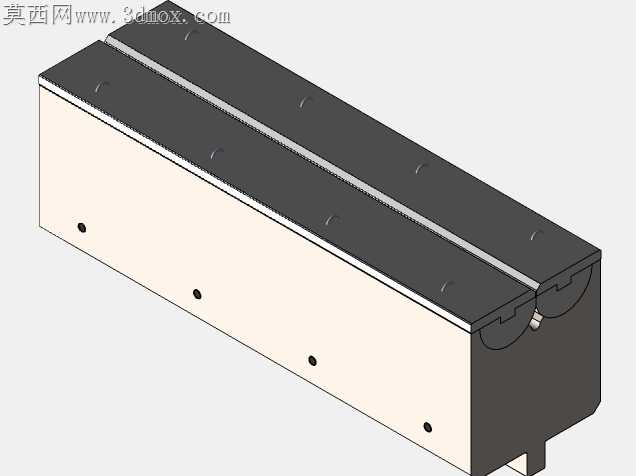

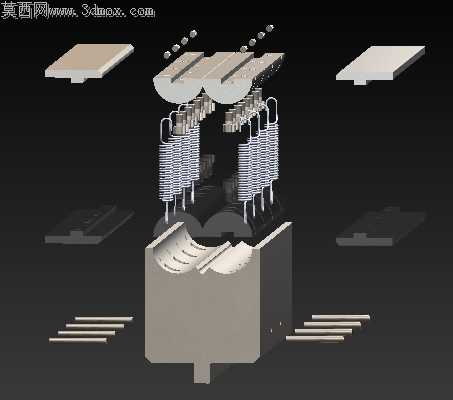

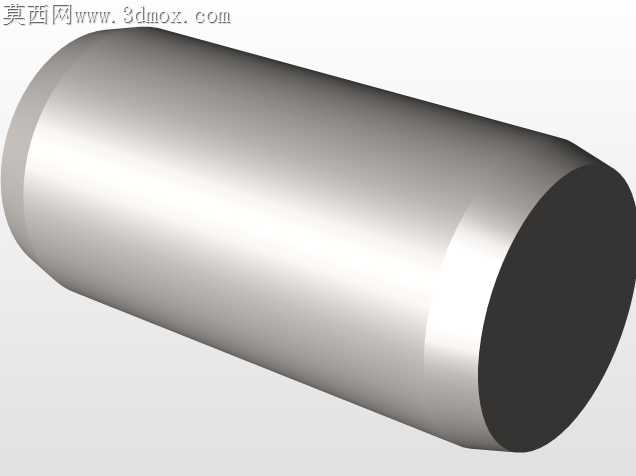

滚动销组的排布公差是这套结构最考验加工精度的部分，每根滚销的圆柱度误差控制在0.008mm以内，销与安装槽的间隙留0.012mm，间隙过小会出现滚销卡滞，弯曲时反而会在工件表面蹭出连续划痕，间隙过大则会导致滚销在受压时偏移，弯折处的R角精度失控，甚至出现弯折线歪斜的问题。上下模合模时的导向没有采用常规的导柱导套结构，而是在模座两侧设置了嵌入式导向块，导向面做了1.5度的小斜度，合模初始阶段就能快速校正上下模位置，避免偏载导致滚销受力不均出现局部磨损。

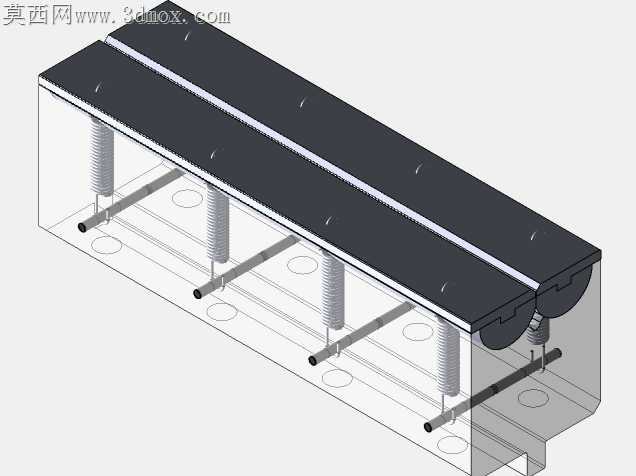

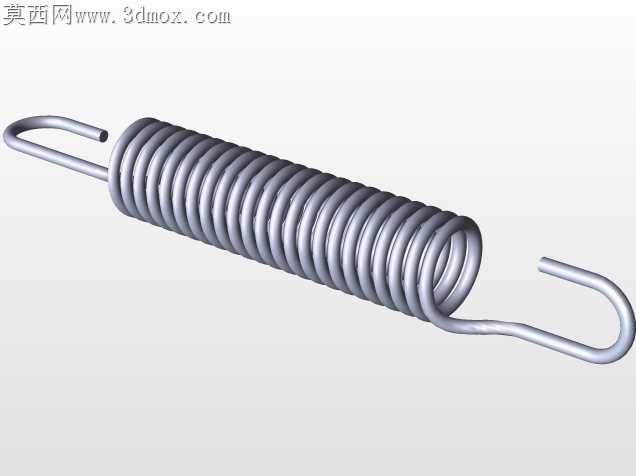

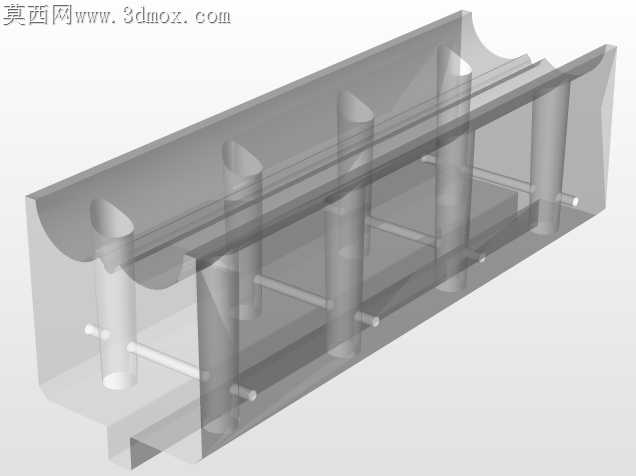

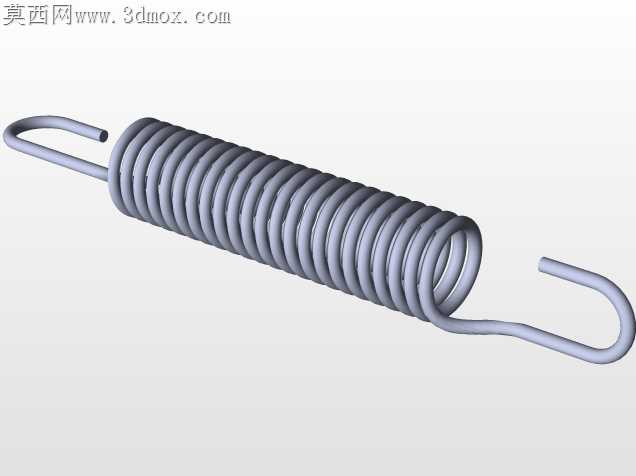

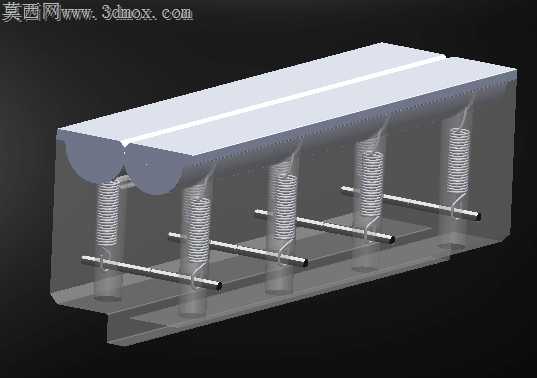

模座的型腔做了分层避让设计，滚销安装槽的底部留了0.2mm的储油槽，日常维护时只需在槽内填入少量润滑脂，就能在滚销转动时自动形成均匀油膜，不用频繁拆解注油，适配批量连续生产的工况。上模的成型面没有做整面抛光，而是顺着弯曲进给方向做了细密的微纹理，既能减少板材与上模的接触面积降低粘料风险，又不会在工件表面留下影响外观的加工纹路。弹簧复位组件的排布避开了板材的进给路径，每组弹簧的预压量经过反复调校，开模时滚销能同步复位，不会出现个别销体卡顿导致带料的问题。

这套结构适配0.8-3mm厚度的碳钢板、不锈钢板弯折加工，弯折角度可以在30度到120度之间灵活调整，不用更换模体，只需调整上模的下压行程就能适配不同角度的加工需求，相比传统弯曲模，加工出的工件表面无明显压痕，弯折处的圆角过渡均匀，残余应力比常规工艺低15%左右，后续做表面喷涂、电镀处理时不用额外打磨表面，能大幅缩短后处理工序的耗时。
