四筒式羊毛烘干处理设备结构设计

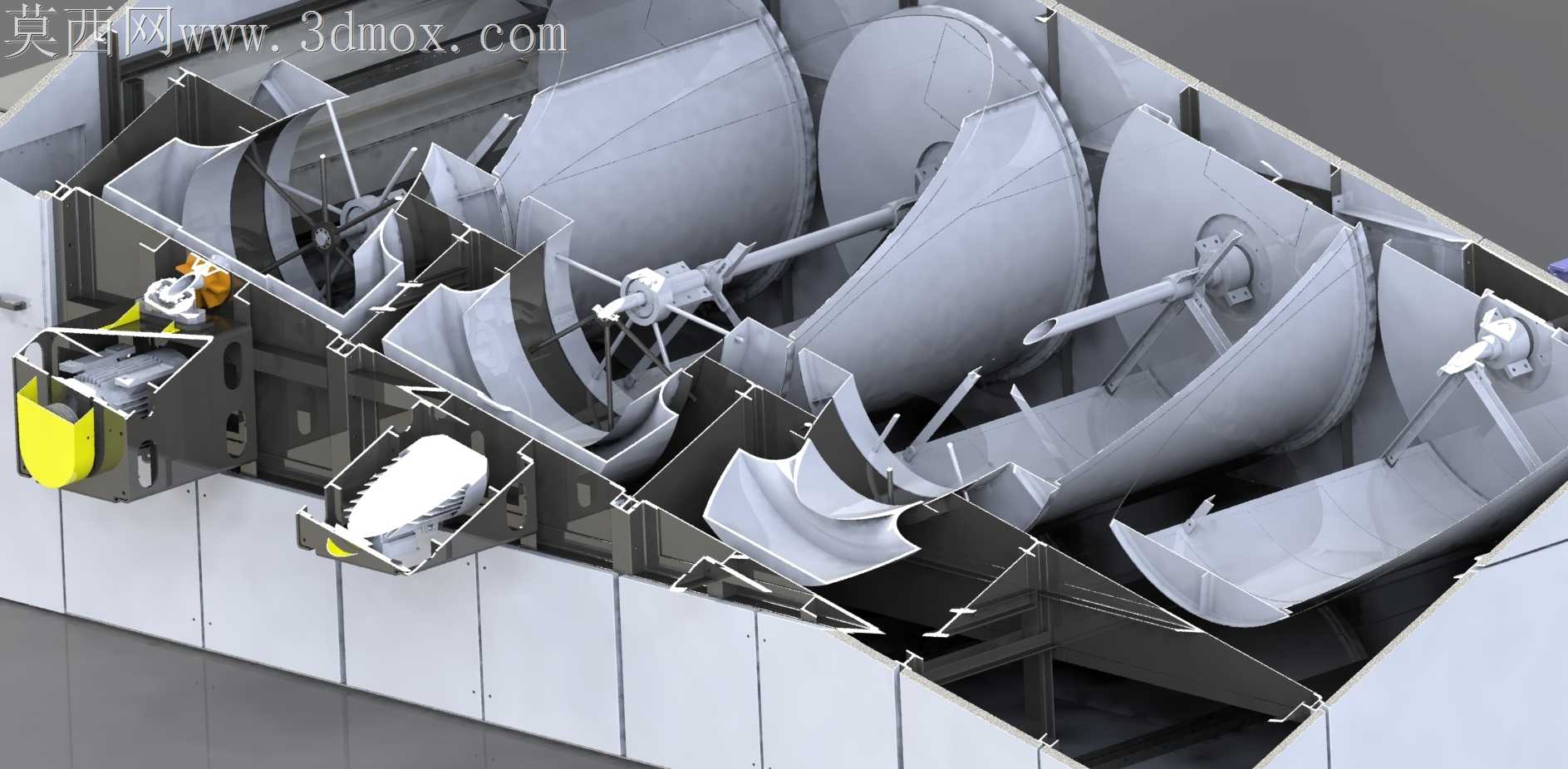

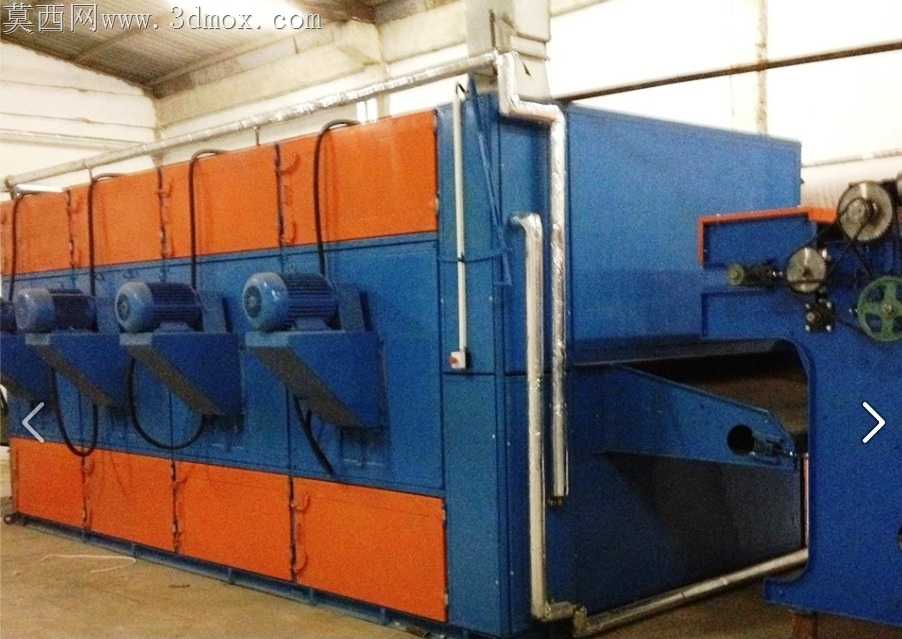

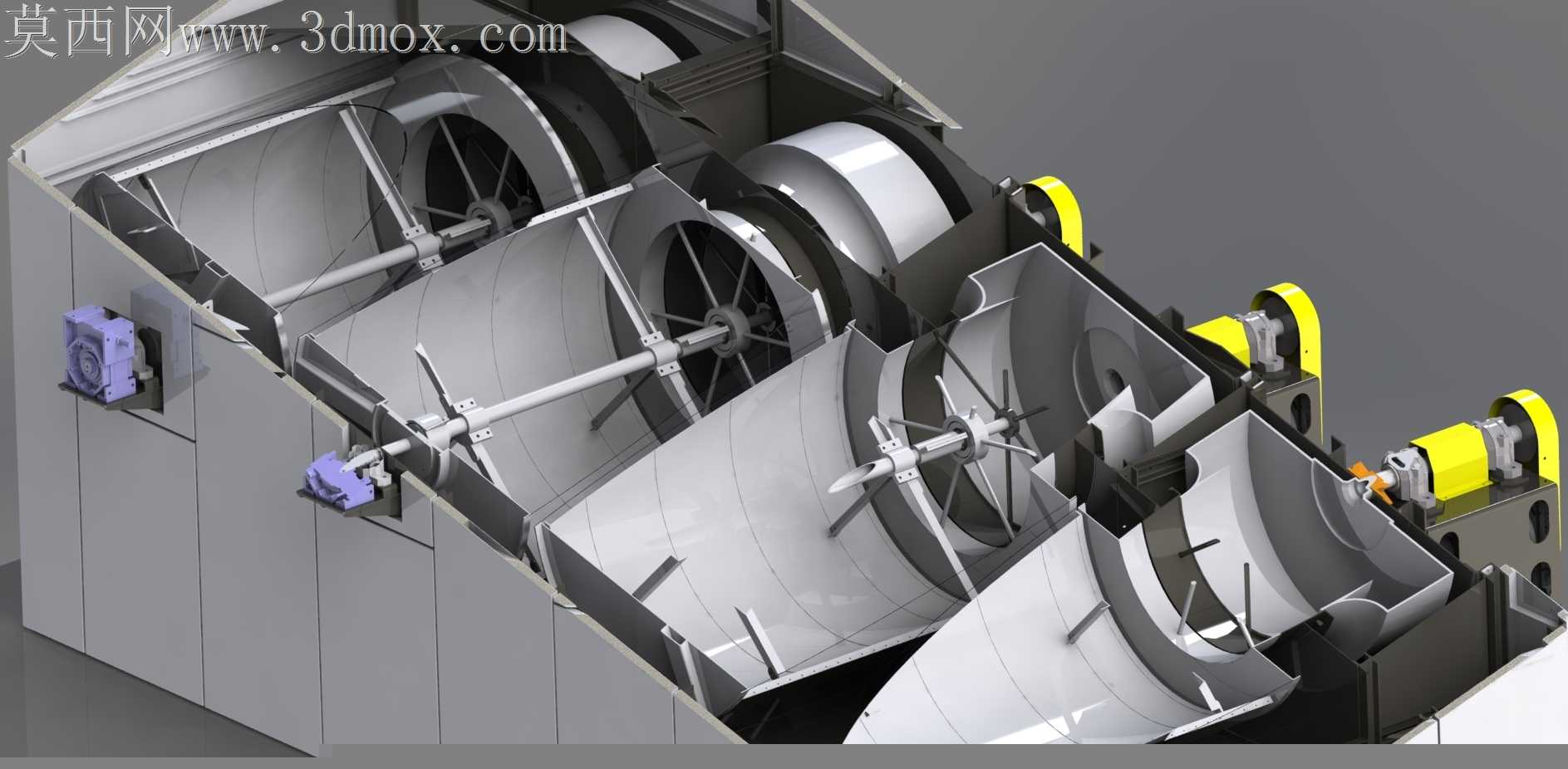

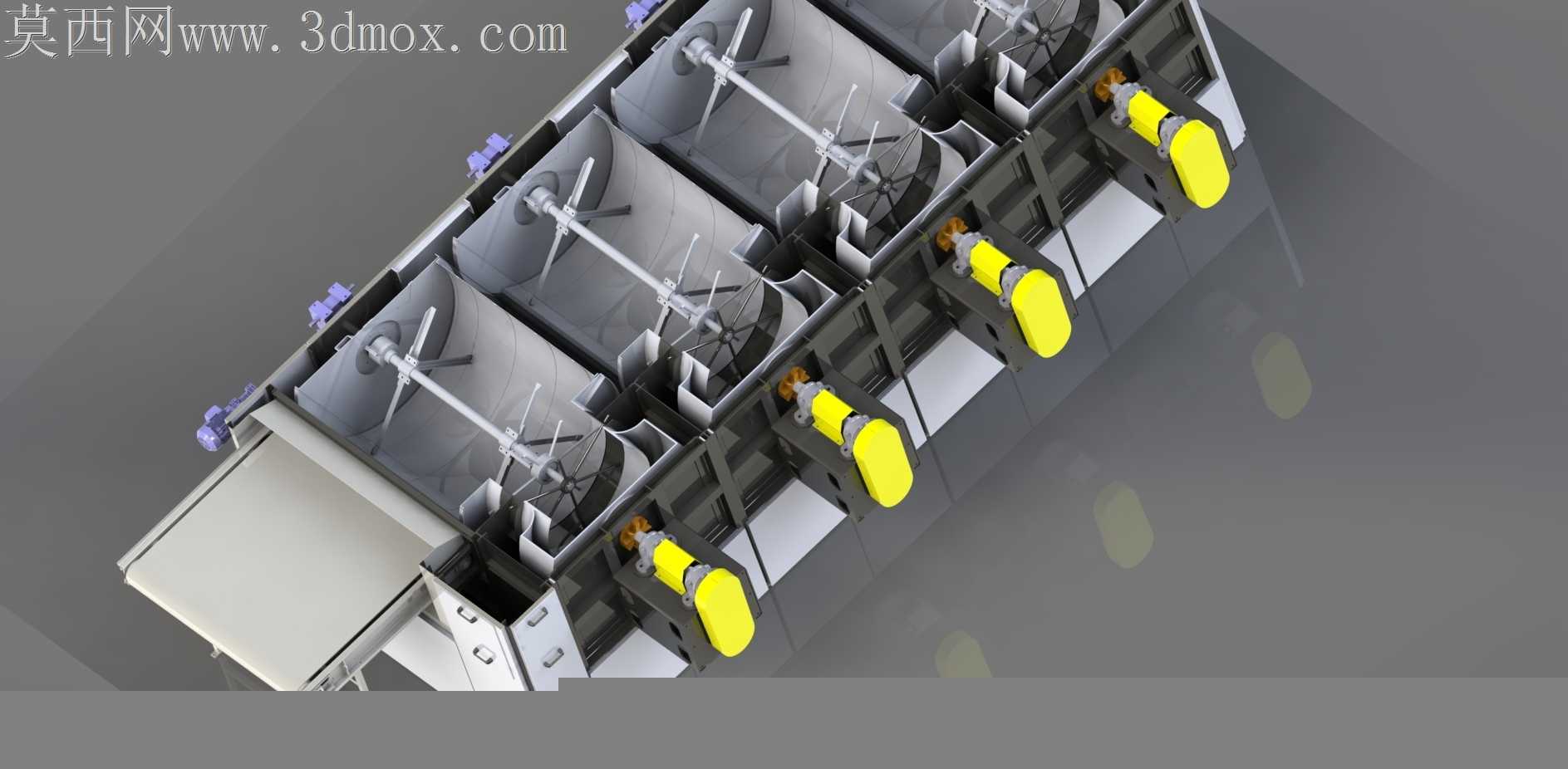

该四筒羊毛烘干设备主要面向农牧毛纺加工场景，针对原毛清洗后含水率高、常规单筒烘干处理量不足、烘干均匀度差的痛点设计，可广泛应用于羊毛初加工生产线、洗毛厂配套工序、毛绒原料预处理车间，完成清洗后散羊毛的连续干燥作业，为后续的开松、分梳、纺纱工序提供含水率达标、性状稳定的原料，避免湿毛堆放霉变、纤维粘结损伤的问题。设备采用四筒并行排布的结构设计，四个独立烘干筒体沿机架对称布置，可实现分筒进料、同步烘干、错峰出料的连续作业模式，相比同占地的单筒烘干设备，单次处理容量提升三倍以上，同时可根据不同批次羊毛的含杂率、初始含水率差异，单独调整对应筒体的烘干温度、进风速率、滚筒转速，适配不同品级羊毛的烘干需求，避免过度烘干导致的羊毛纤维脆断，或是烘干不足引发的原料变质问题。设计过程中重点考量了羊毛纤维的物理特性，筒体内部采用交错排布的抄板结构，滚筒转动时抄板会不断将筒内羊毛扬起、抛落，让热气流能够充分穿透松散的羊毛层，避免局部羊毛堆积受热不均，同时抄板边缘做了大圆弧钝化处理，不会勾扯、损伤羊毛纤维，最大程度保留原毛的纤维长度与韧性。设备的热风循环系统采用下进上出的流向设计，热气流从筒体底部的布风板均匀送入筒内，与翻动的羊毛充分接触带走水分后，从顶部的排湿口排出，部分带余热的气流经过滤后可回流至加热腔重复利用，降低烘干过程的热能损耗。从安装边界来看，设备整体采用一体式机架设计，底部预留标准的设备安装地脚孔位，可直接固定在硬化的车间地面上，不需要额外搭建复杂的安装基础，设备侧面预留热风管道、电气线路的对接接口，可直接对接车间现有供热系统与电控回路，进料端与出料端的接口尺寸匹配常规洗毛生产线的输送设备，可直接嵌入现有洗毛烘干流水线，不需要对原有产线做大规模改造。设备整体外形紧凑，四筒排布的设计充分利用了竖向空间，减少了设备的横向占地尺寸，适合中小型洗毛加工车间的场地布局，设备外部设置全封闭的保温护板，既可以减少筒内热量外泄降低能耗，也能避免车间操作人员误触高温筒体引发安全隐患，护板采用快拆式连接结构，日常维护时可快速拆卸，对内部筒体、抄板、布风板进行清理检修。
