简易自制牛排熏烤炉架结构设计

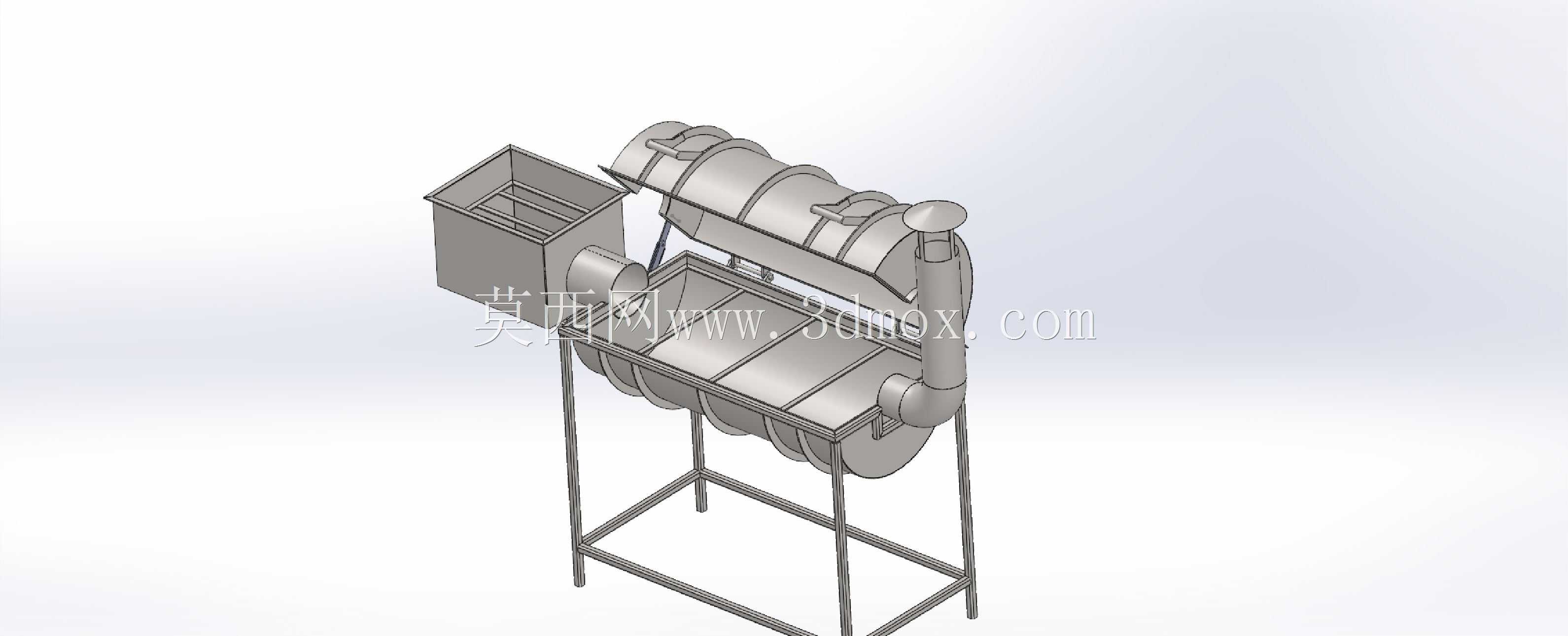

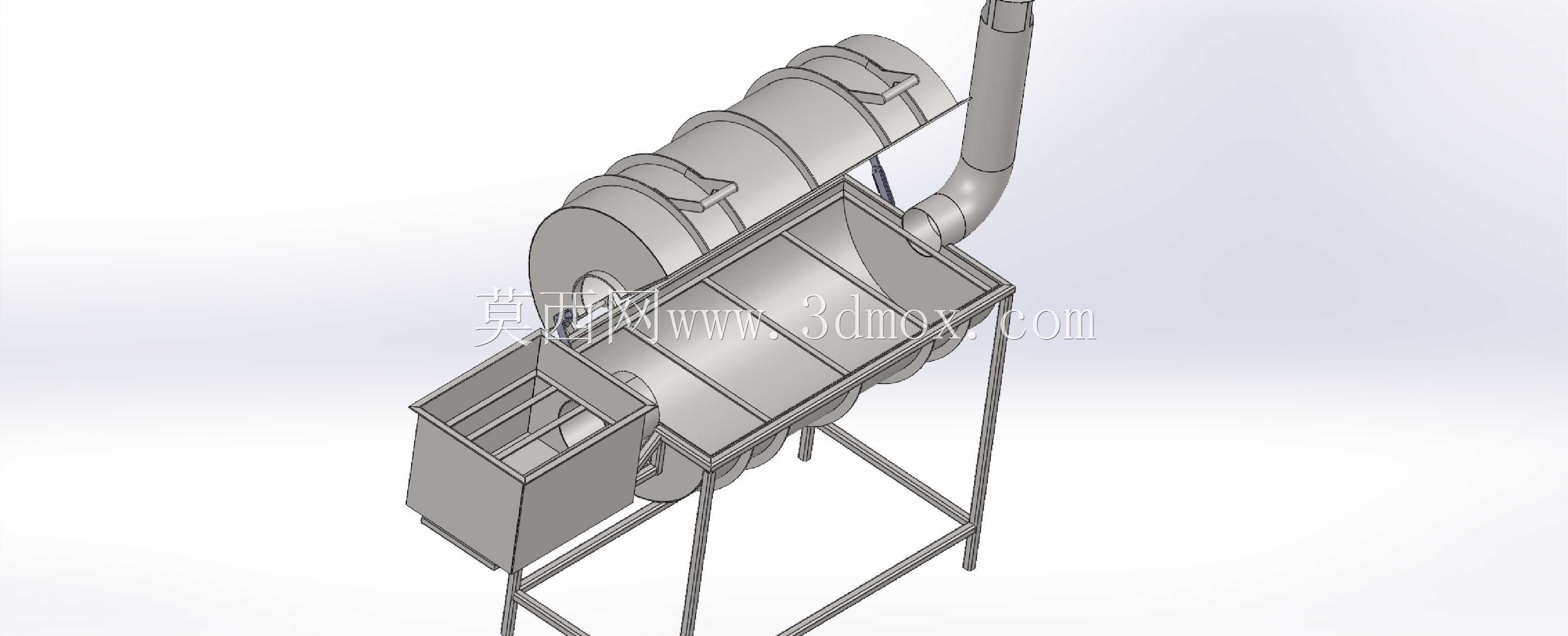

　　该结构面向户外餐食制作、市集摊位、庭院聚餐以及小型餐饮备餐场景，核心用途是完成牛排等肉类食材的高温煎烤与烟气熏制。设备并非复杂商用炉具，而是以容易下料、容易弯折、容易焊接的思路建立整体形态，主体由卧式圆筒炉身、可开启上盖、侧部进料或储料箱体、排烟烟囱、底部承托架以及操作平台组成。圆筒炉身适合形成相对集中的受热腔体，食材放置在中部栅格区域后，热量可沿弧形内壁反射并在腔体内循环；上盖翻开后便于直接翻面、刷料和观察火候，闭合后又能减少热量散失，使炉内形成带熏烤效果的烹饪环境。侧部箱体可承担木炭暂存、辅料放置或接灰扩容等功能，具体使用方式可根据现场布置调整；烟囱从炉体端部向上引出，能够引导烟气排出，并通过烟囱高度形成一定抽力，减少敞口燃烧时烟雾倒灌到操作面。

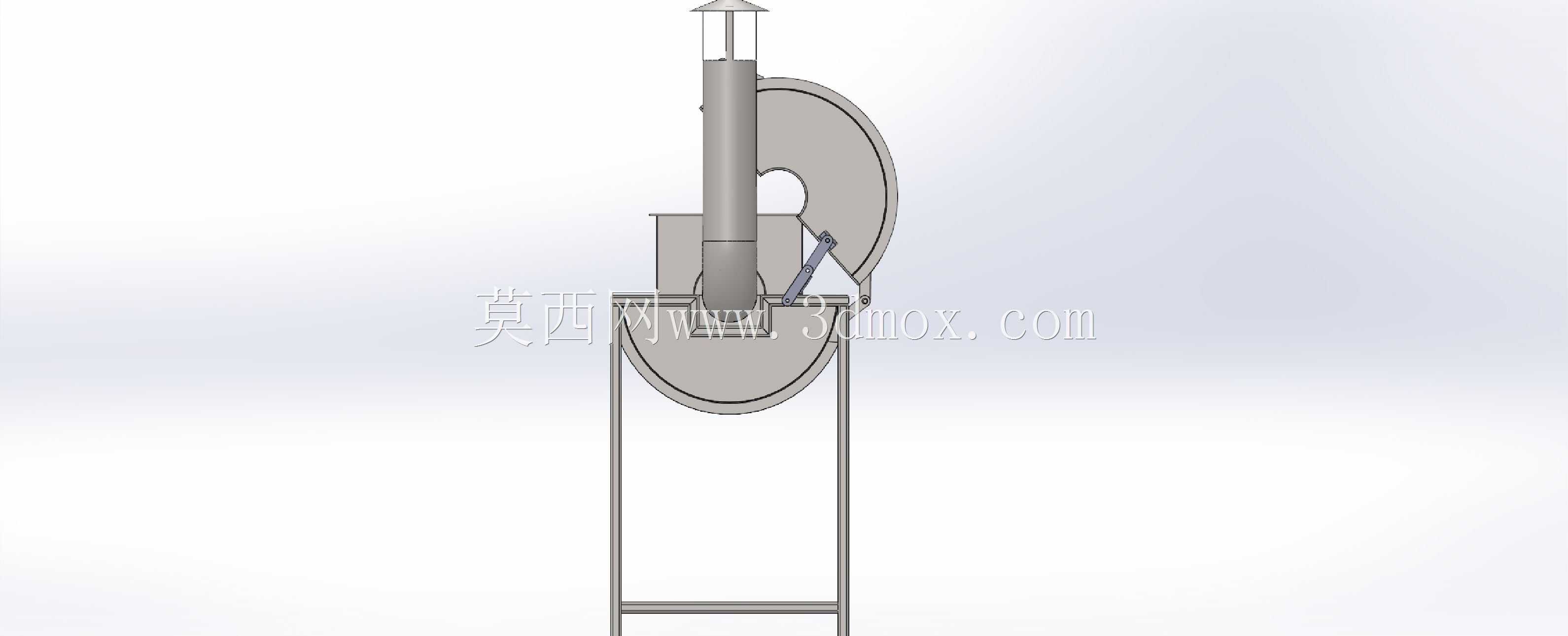

　　从结构设计角度看，炉体采用分段圆筒与端盖组合，弧形外壳可通过薄板卷制或分片折弯成型，制造门槛较低。上盖沿炉体长度方向布置，铰链区域需要重点校核翻起后的重心位置，避免盖体全开时向后倾覆；盖体表面设置若干凸起箍带，既可以增强薄板刚度，也能在视觉上区分分段结构。炉身下部保留灰渣收集与通风空间，栅格支撑件应采用耐热杆件或折弯条，间距需兼顾食材承托与空气流通。烟囱与炉体连接处采用过渡弯头和短直段，建模时需保证内壁过渡顺畅，减少烟气在拐角处积滞；烟囱顶部可根据实际需要追加防雨帽或调风挡板，以便控制抽力。

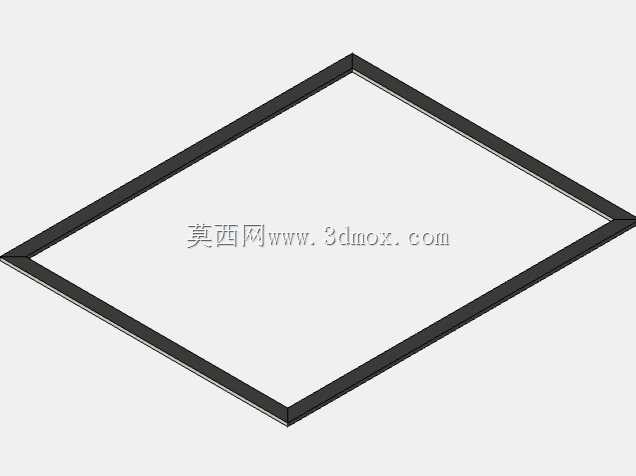

　　底部支架采用方管或角钢焊接成矩形框架，四条支腿向外形成稳定支撑，中部横撑用于提高抗扭能力。支架高度以人体站立操作为宜，炉栅工作面应避免过低导致频繁弯腰，也不宜过高而使翻铲动作失去力度。炉体与支架之间建议设置限位托块或抱箍，使圆筒炉身在热膨胀和搬运过程中不会沿轴向窜动。侧部箱体通过框架与炉体相连，其底部应落在支架横梁或附加托梁上，不能仅依靠薄板侧边承力。整机落地边界由支腿外包络决定，布置时需要在炉门开启侧预留操作空间，在烟囱上方保留净空，避免靠近顶棚、帐篷或易燃装饰。

　　三维建模过程中，可先按炉体长度、圆筒直径、支架高度建立主参数，再依次生成端盖、箍带、铰链、烟囱弯头和平台框架。薄板件应保留折弯余量与焊接搭接关系，圆管件需明确中心线和接口角度；栅格、支腿、横撑等重复结构可通过阵列或镜像完成，以保证装配一致性。热影响区域的零件不宜单纯依赖细小螺钉固定，长期受热位置更适合采用焊接、销轴或可快速更换的耐热连接件。设备移动时应关注重心，烟囱和侧箱会改变整机左右重量分布，若需要频繁转场，可在支腿底部增加脚轮或预留叉车、抬杆位置。

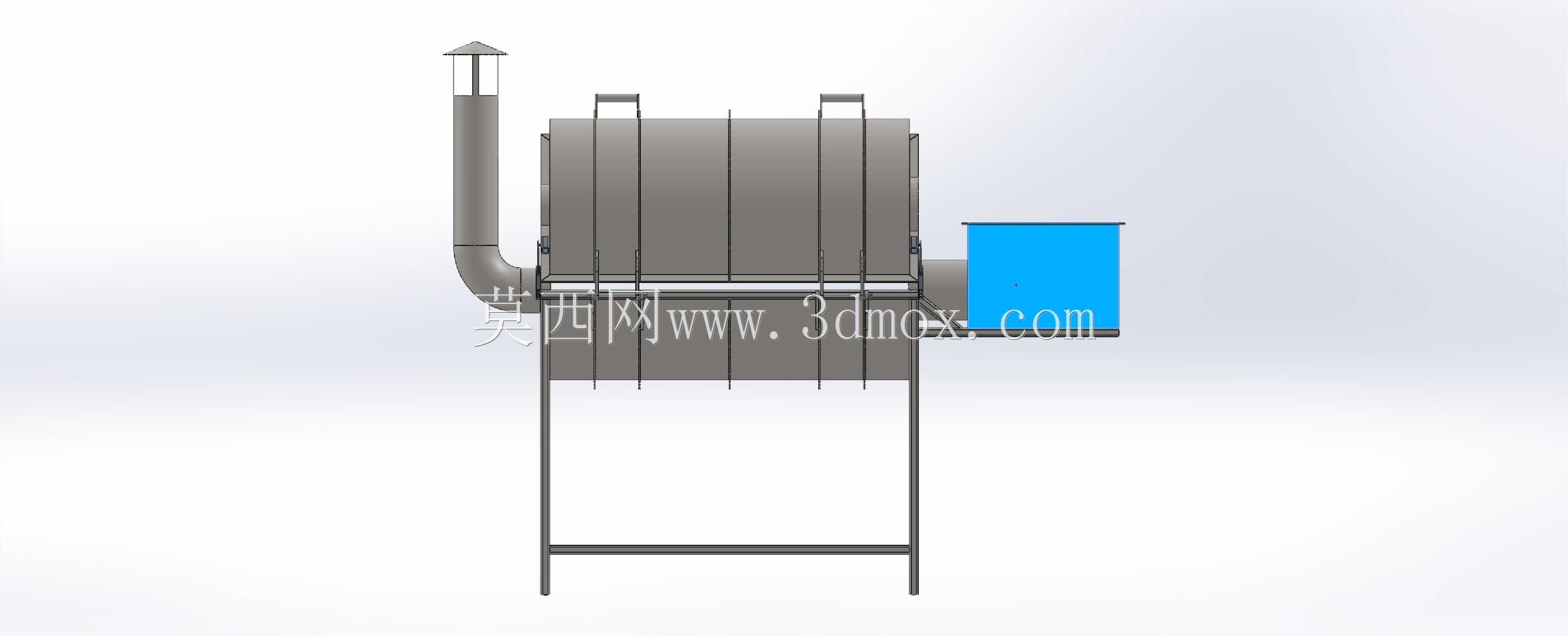

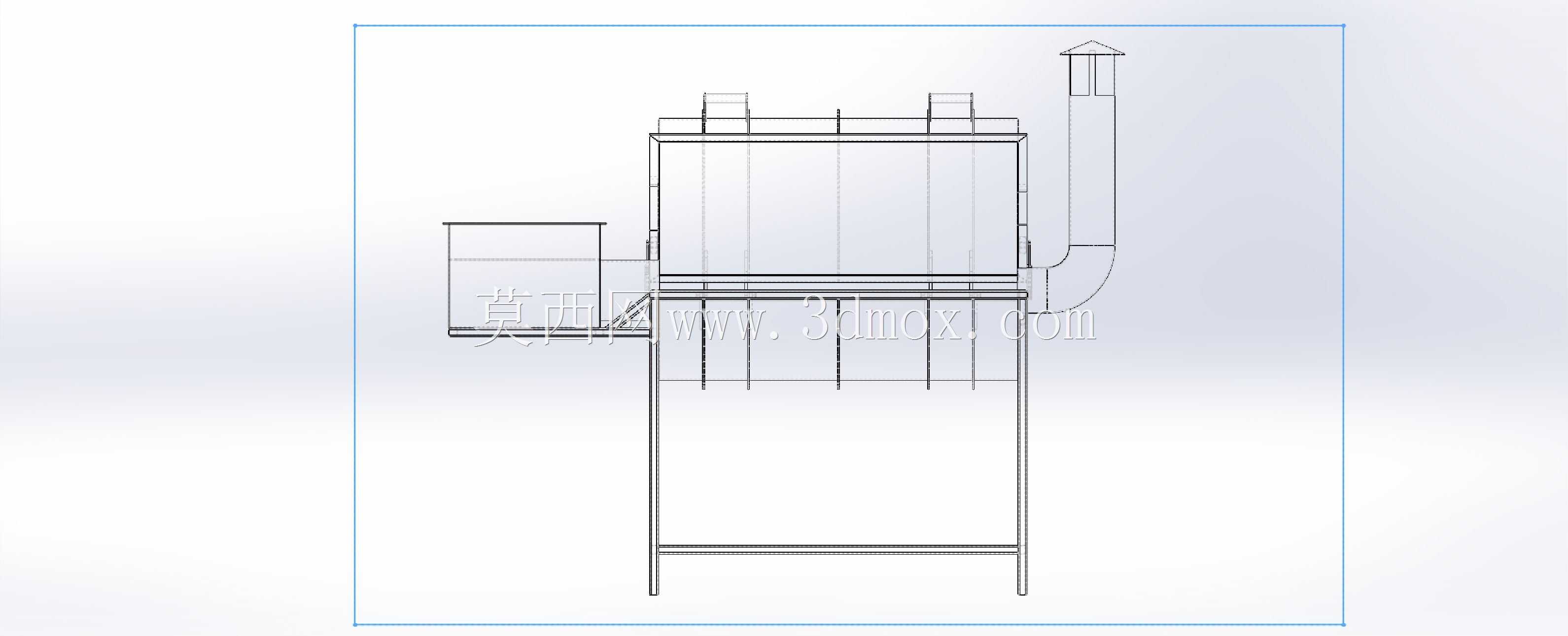

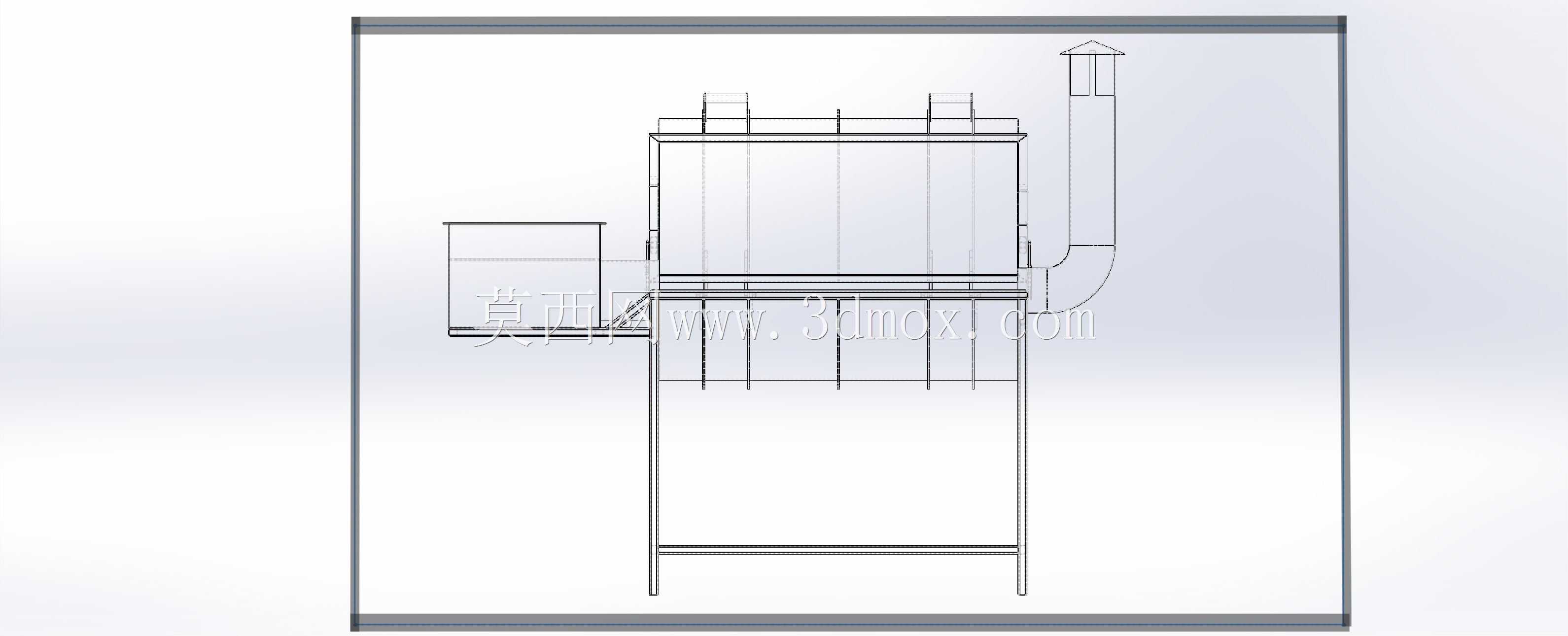

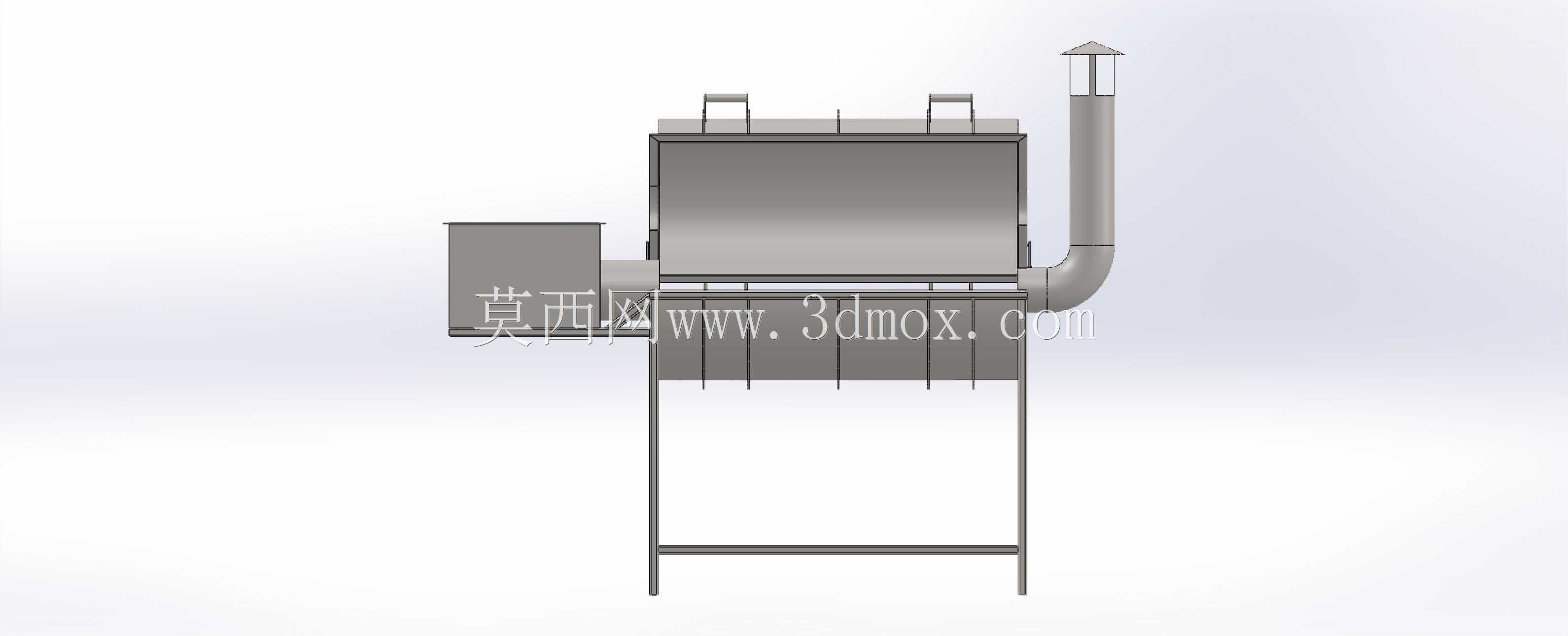

　　外形上，该炉架强调直线支架与弧形炉身的组合：圆筒腔体提供烹饪空间，方管底座保证落地稳定，侧箱扩展操作功能，烟囱完成烟气导向。安装时需保证支架水平，炉体纵向略有倾斜趋势时应通过可调脚垫补偿；炉体周围应保留散热距离，明火操作面与人员通道分开。该结构适合作为自制烧烤设备、户外摊位炊具以及熏烤炉样机方案的结构参考，后续可在此基础上增加温度表、调风门、油水接盘、保温内衬或可拆卸烤网，以提升使用维护性。
