双工位牛皮袋大袋称重包装与粒料分流设备

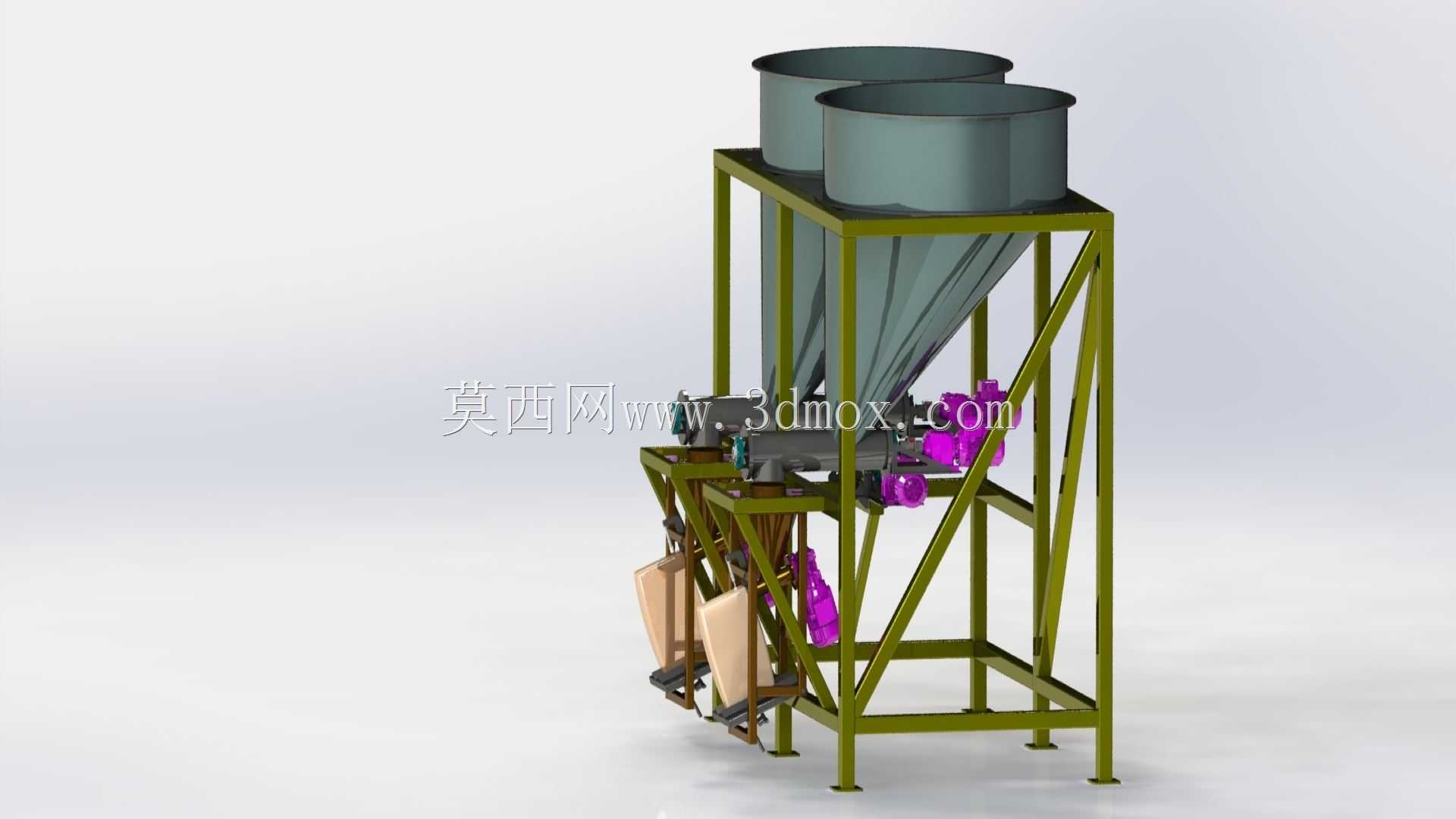

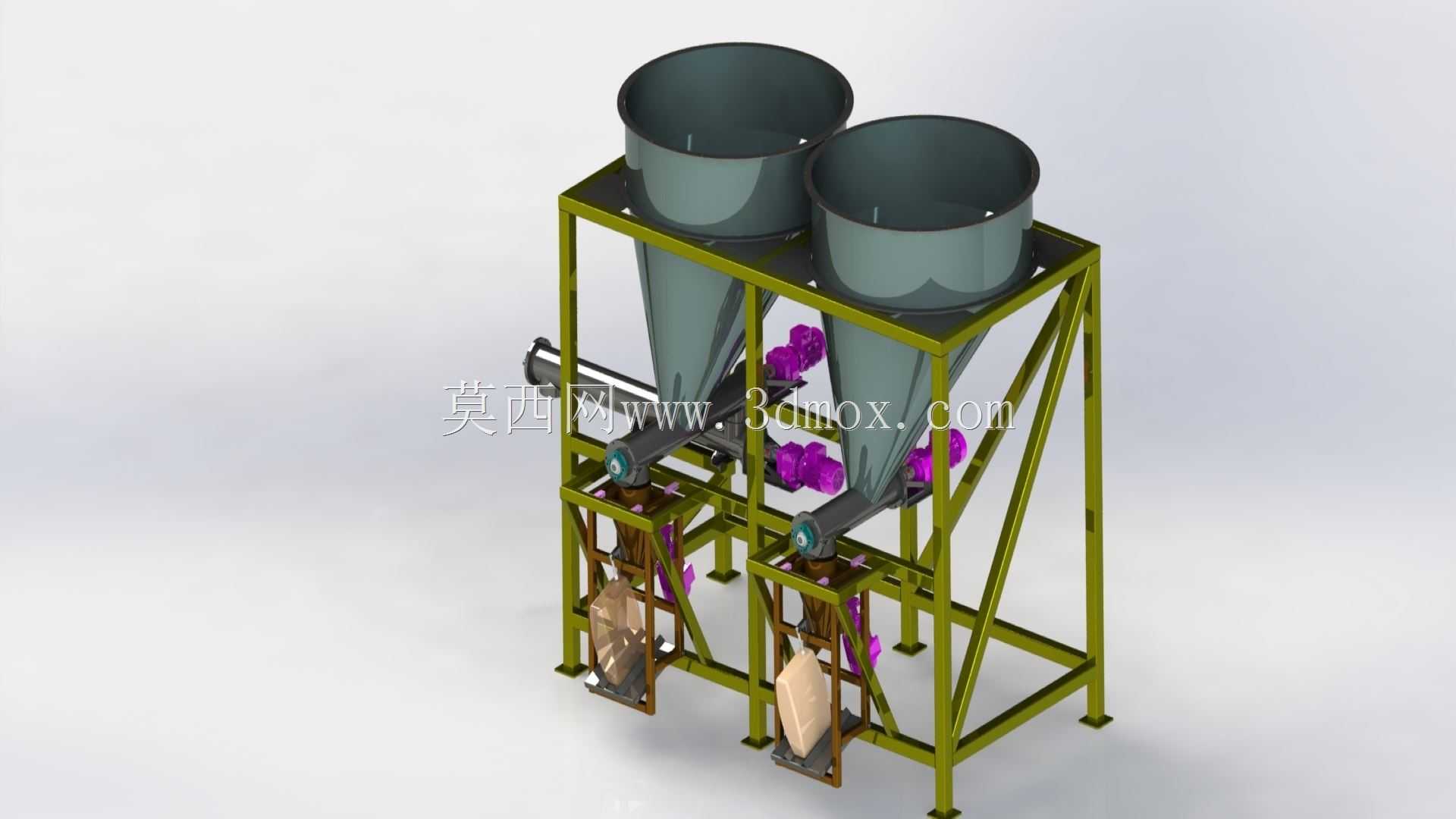

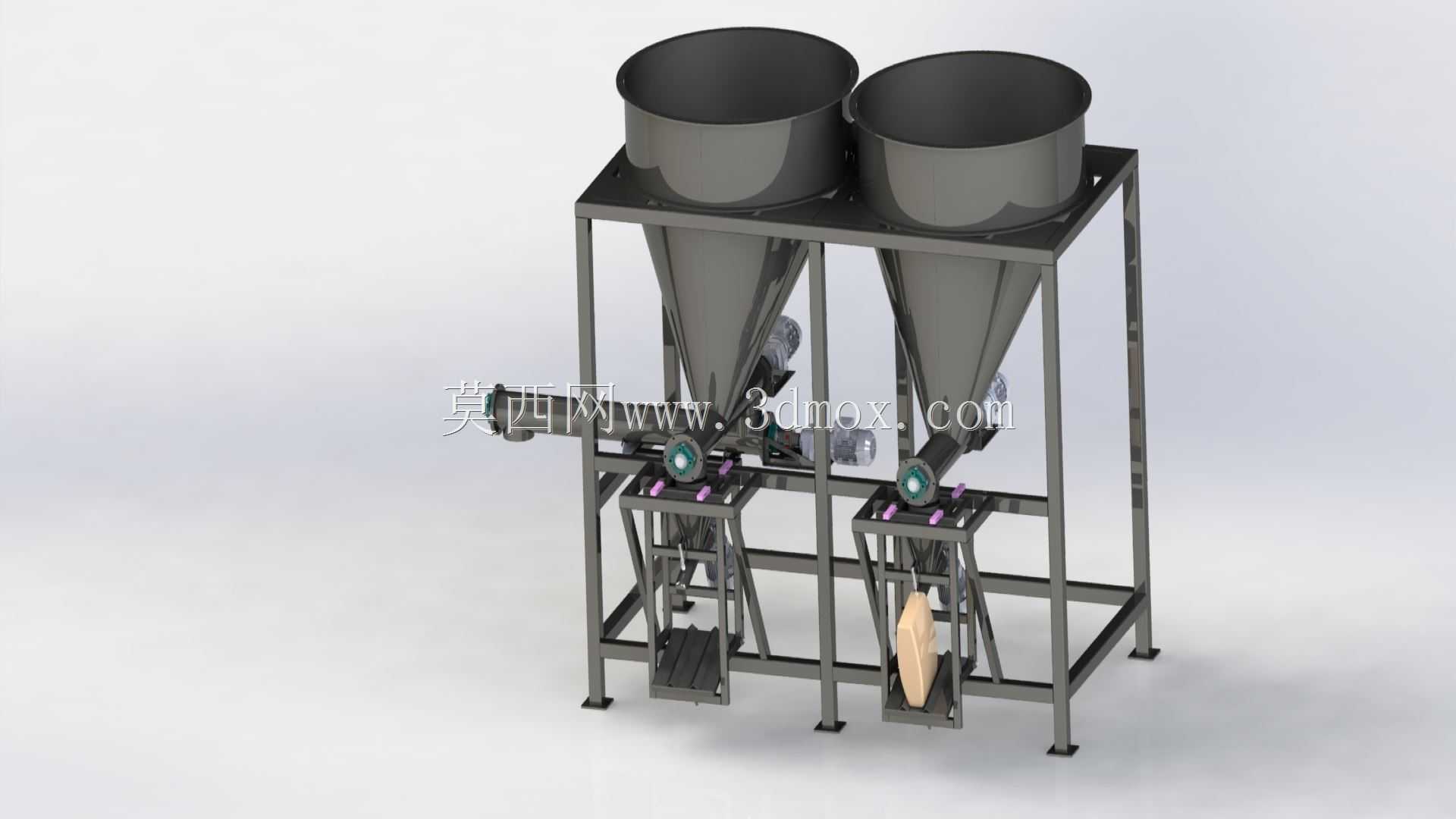

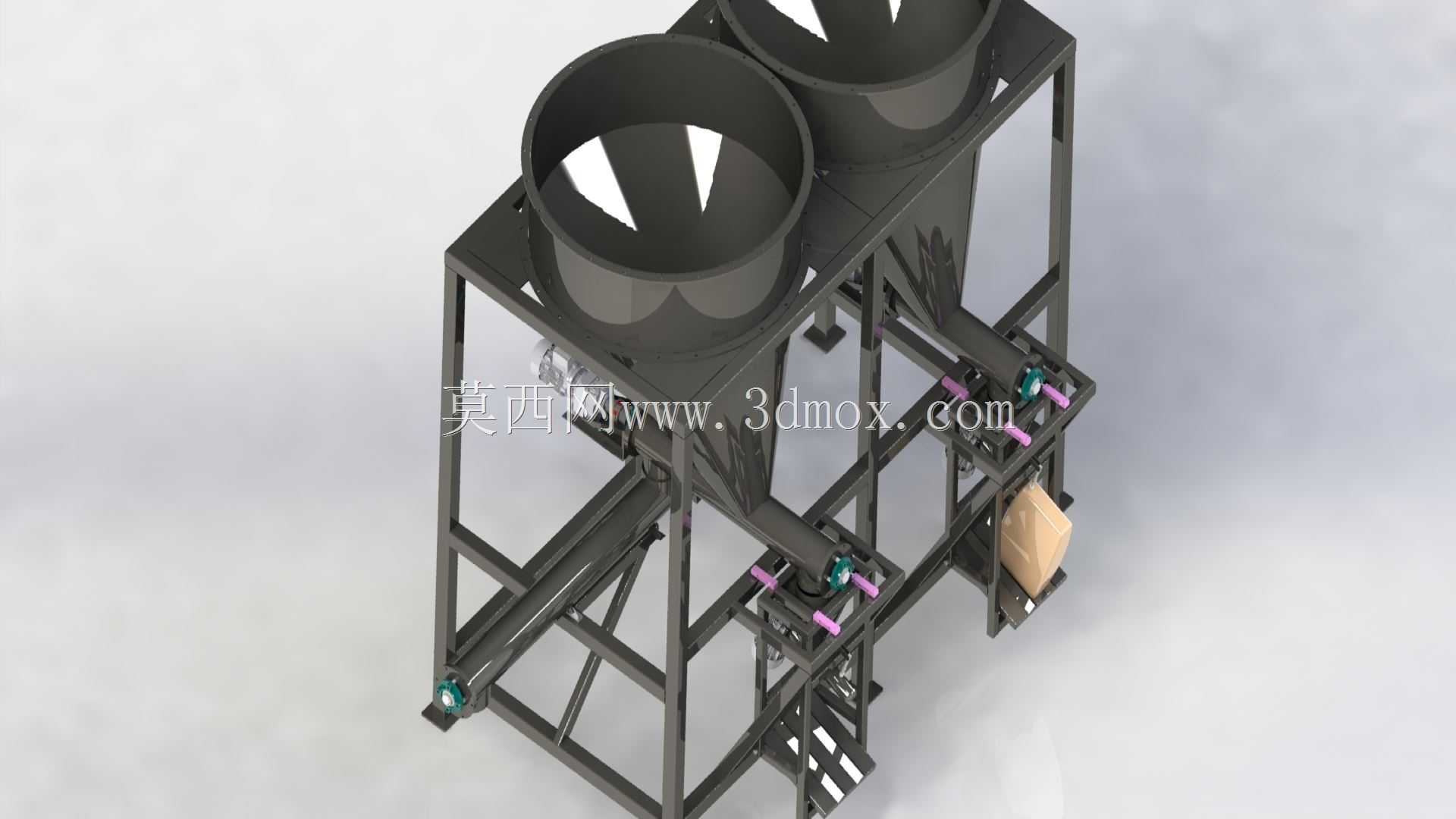

　　这套设备面向散粒物料的大袋包装作业，整体采用双工位并列布置，上部设置两个大型锥底料仓，用于暂存塑料粒子、粮食颗粒、化工粒料或类似流动性较好的散装物料。料仓下部通过锥形收缩段把物料汇集到给料通道，通道末端配置可控给料机构，可在包装过程中完成粗给料、细给料和截料动作，从而兼顾包装速度与称重精度。设备右侧下方预留牛皮袋套袋和承托位置，包装袋悬挂或夹持在出料口附近，物料经导流通道进入袋内，适合吨袋、大纸袋或其他大容量包装袋的定量装填。

　　从现场布置角度看，该类设备通常位于散料输送线末端，上游可接螺旋输送机、斗式提升机或气力输送管路，下游对接缝包、热封、码垛或叉车转运工序。双仓结构的价值在于能够交替供料、缓冲来料波动，也可在同一机架上实现两种物料的分区暂存；当包装工位执行套袋、夹袋、称重、卸料、松袋等动作时，料仓内仍保持一定物料高度，避免给料通道因断料造成计量不稳定。锥斗内壁的收缩角度需要结合物料安息角、堆积密度和吸湿结块倾向确定，模型中料斗过渡段较深，能够减少粒料在仓壁处滞留，适合流动性中等偏上的颗粒状物料。

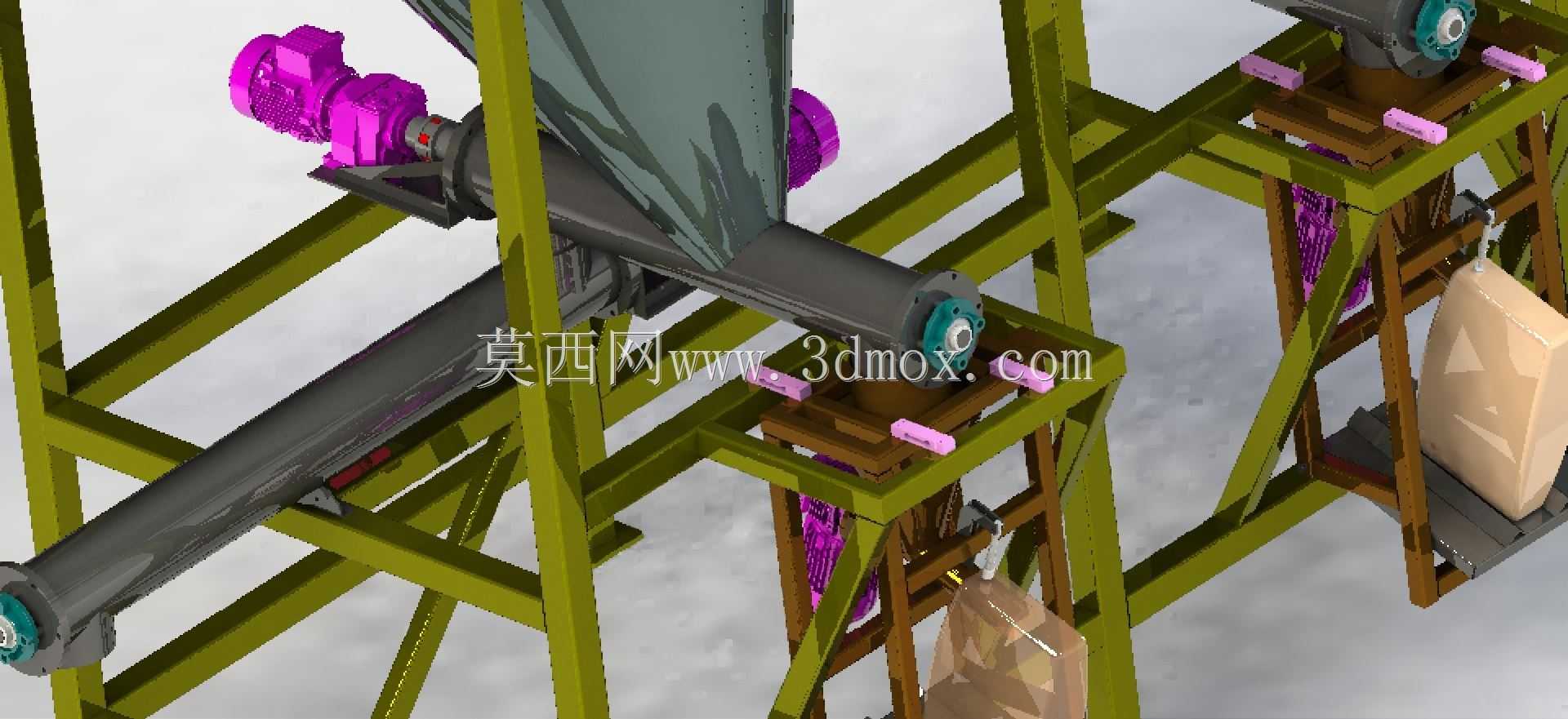

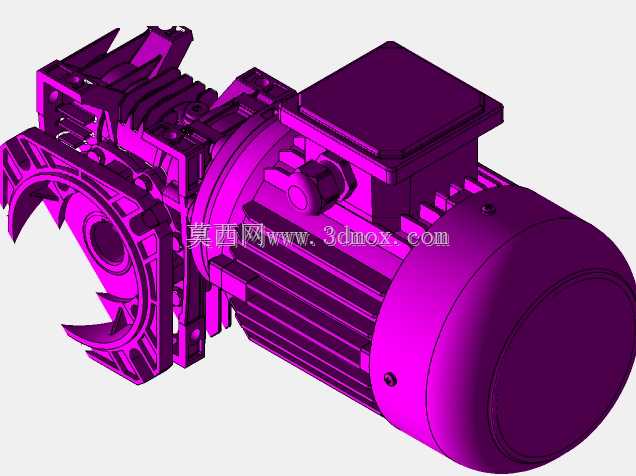

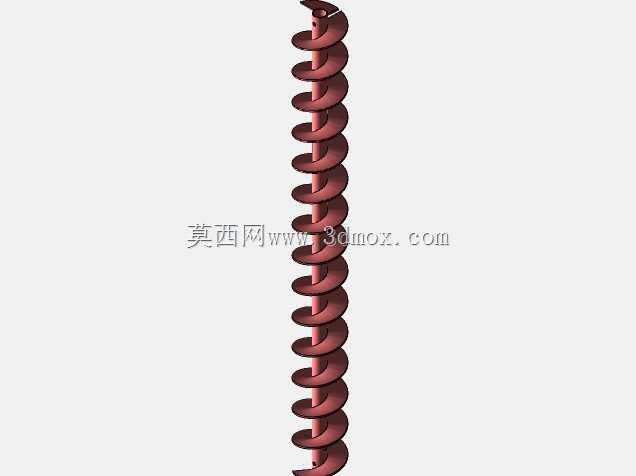

　　给料部分采用横向螺旋或叶轮式给料思路，机架中部可见多组带驱动端的输送单元。给料机构一端连接料斗出口，另一端伸向袋口，物料在封闭截面内推进，可降低粉尘外逸。粗给料阶段以较大流量快速装填，接近目标重量时切换为小流量点动给料，达到设定值后闸门或给料器停止，减少空中落料带来的误差。对于粒状物料，通道内壁应避免突兀台阶和锐角死区，模型中管路与料斗连接处采用平顺过渡，便于物料连续下落，也方便后期清理残料。

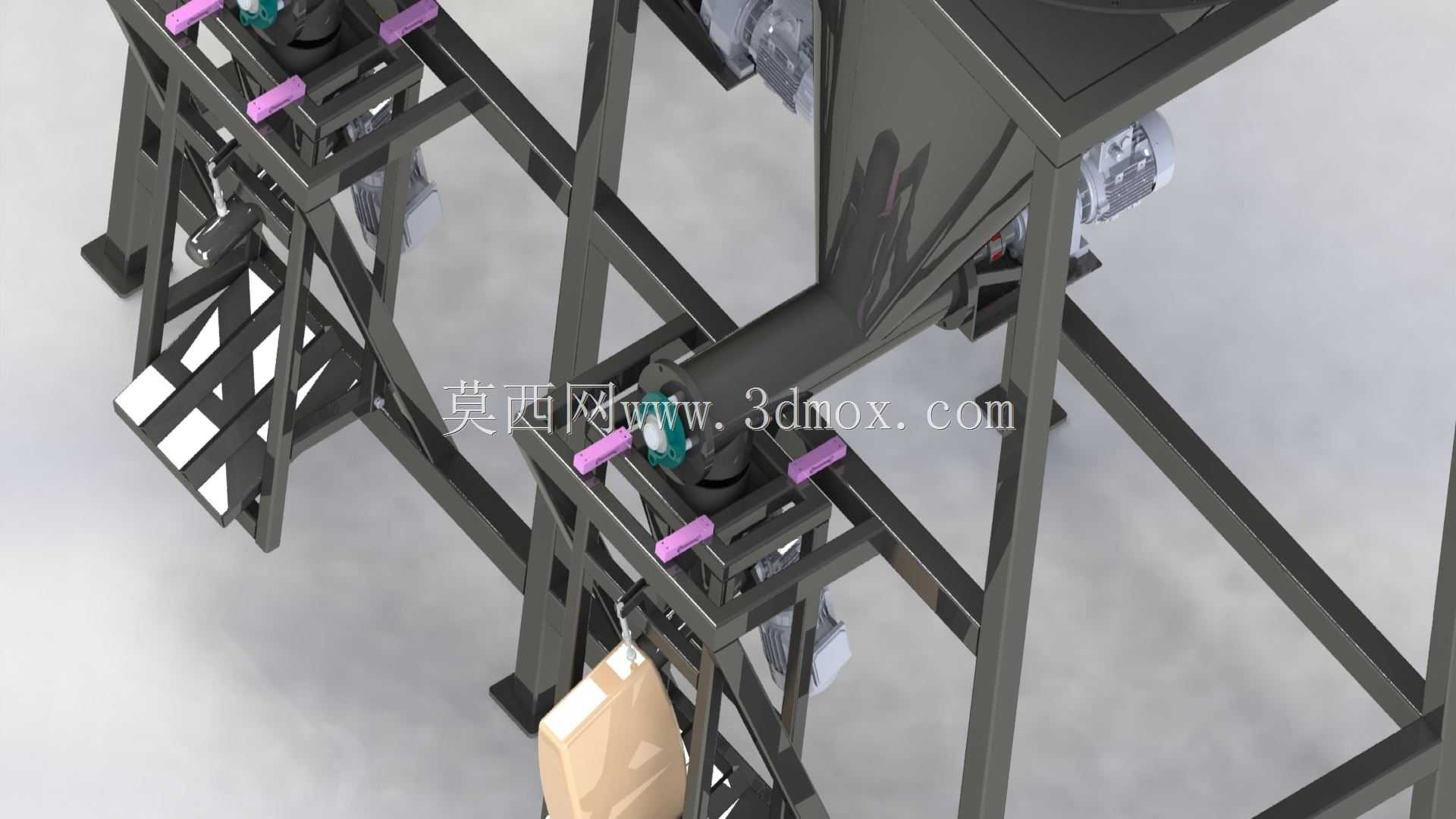

　　机架主体为方钢或型钢焊接框架，四根立柱与多层横梁形成稳定承力结构。上部料仓满载后重心较高，因此框架在竖向布置上设置了多道横向支撑，并在给料器安装位置增加局部承载梁，防止驱动装置运行时产生明显振动。设备底部预留支腿和安装基面，实际落地时需要校核地面承载能力，并在支脚处设置地脚螺栓或可调垫铁。若用于粉尘较多的化工、粮食或塑料粒子车间，还应在机架周边预留检修平台、护栏和除尘接口位置。

　　安装边界方面，设备高度主要由上部料仓容积、锥斗收缩高度、给料机构长度以及下方包装袋空间共同决定。大袋包装时，袋体充满后会向下膨胀，因此出料口到地面或输送辊道的距离不能只按空袋高度计算，需要保留袋体吊装、称重托盘进出和人工套袋操作空间。宽度方向上，双仓并列使得机架横向尺寸较大，车间布置时应在两侧留出检修通道，尤其要保证驱动端、轴承座和紧固件能够拆装。设备后方或侧方需预留进料管、除尘管、电缆桥架和控制箱走线空间，避免管路与机架支撑交叉。

　　结构建模时，料仓可按薄壁容器与加强筋组合处理，锥段与直筒段的连接环缝需要体现焊接或折弯过渡；给料器应单独拆分为轴、叶片、壳体、端盖、轴承座和驱动连接段，便于在工程图中表达装配关系。称重包装区域还需考虑称重传感器、夹袋机构、升降托袋平台或挂钩的布置逻辑：若采用净重式计量，料斗与给料机构之间需要设置称重斗和卸料门；若采用毛重式计量，包装袋下方托盘或悬挂机构承担称重，机架与袋体接触件应尽量减少额外摩擦。模型中双路给料与下方袋位形成清晰对应关系，适合作为大袋包装机方案设计、工位布局校核和非标设备结构参考。

　　在实际选型中，物料粒度、堆积密度、磨损性和包装规格决定料仓厚度、给料器直径以及驱动功率。粒料流动性好时可采用较大锥角和快速给料；物料含粉量高或易架桥时，则需在锥斗处增加振动器、助流气碟或破拱装置。设备外形还应与上游输送能力匹配，料仓有效容积不宜过小，否则包装节拍受来料波动影响；也不宜盲目增大，否则机架高度、载荷和检修难度都会上升。整体结构以功能集中、通道短直、检修可达为核心，能够覆盖散粒物料大袋定量包装、分流给料和连续装填的典型工程需求。
