手动丝杆调节式角度倾斜支撑工装台

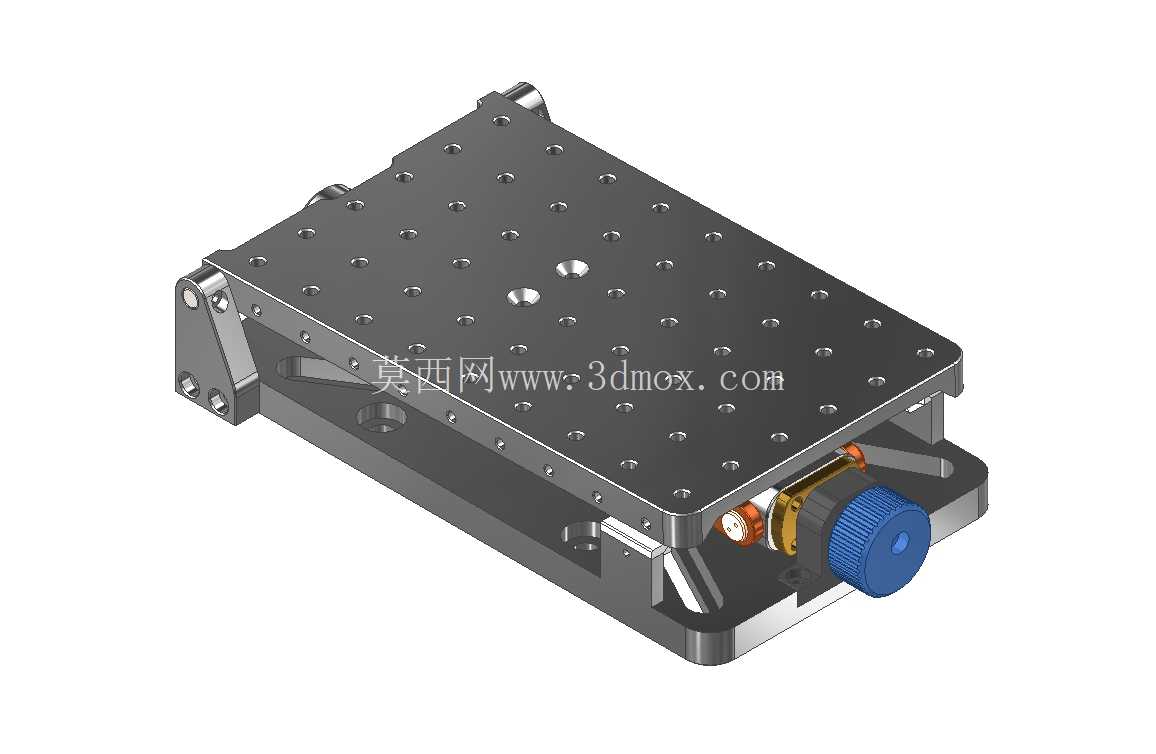

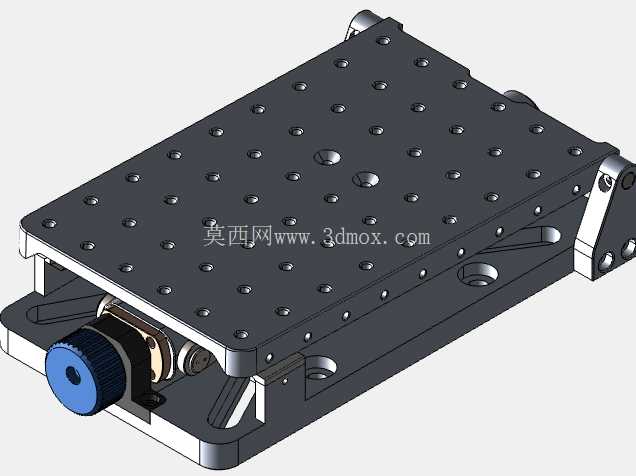

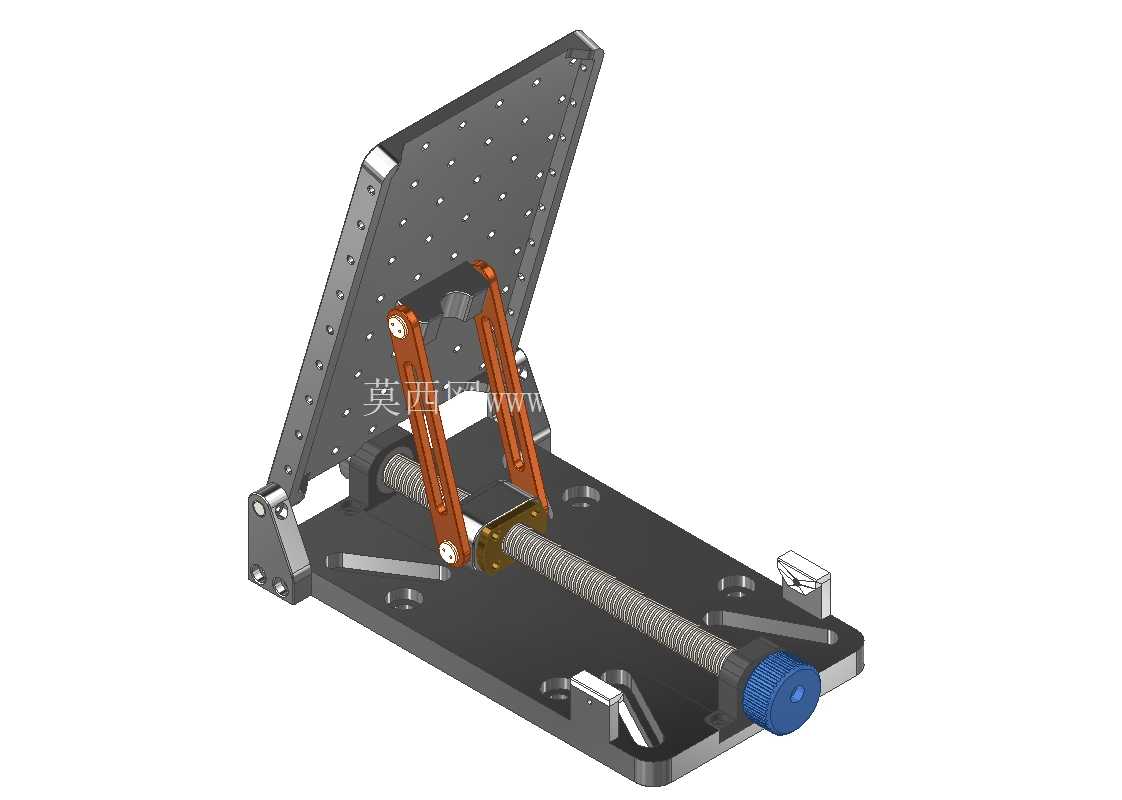

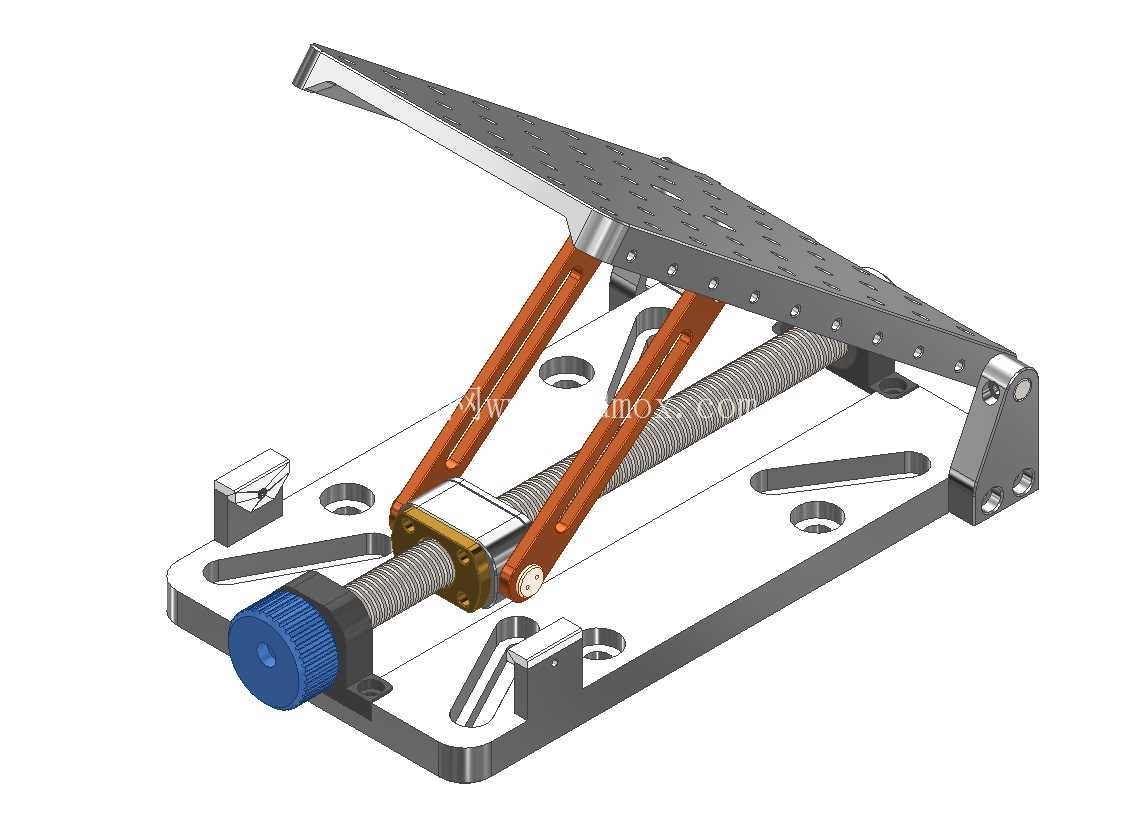

这款可调倾斜支撑结构，常被应用在实验室小型试件装夹、工装定位工位、精密加工辅助装夹以及教学演示实验场景中，核心作用是为被支撑物件提供可连续调整的倾斜安装基准，满足不同作业角度下的装夹需求，替代传统固定角度垫块的繁琐换型流程，减少工装备库数量。从功能实现逻辑来看，结构采用梯形丝杆作为角度调节的核心传动件，梯形丝杆具备自锁特性，调整到目标角度后无需额外锁紧机构即可保持姿态稳定，避免作业过程中支撑角度发生偏移；支撑端采用两组对称布置的橙色连杆作为力传递构件，连杆两端通过铰接副分别连接底部安装基板与顶部承载平台，将丝杆的直线位移转化为顶部平台的角度摆动，传动过程受力均匀，不会出现单侧卡滞的问题。顶部承载平台表面加工有阵列排布的安装孔位，孔位间距适配通用工装夹具的安装尺寸，可直接通过螺栓固定各类夹具、待加工试件或者实验模块，无需额外二次加工转接板；平台边缘做了倒角处理，避免安装操作时尖锐边角划伤操作人员。底部安装基板上开设了多组长条形安装槽，长槽的设计允许整个倾斜台在安装基准面上做一定范围的位置调整，适配不同安装孔距的工作台面，降低对安装基面的加工精度要求；基板上还预留了定位销孔，当位置调整到位后可打入定位销实现完全固定，避免大负载作业时整体结构发生滑移。设计过程中优先考虑了手动操作的便捷性，丝杆端部设置了滚花调节旋钮，旋钮表面的防滑滚花可以保证操作人员徒手转动时无需额外工具即可完成角度调整，旋钮的直径经过合理匹配，转动时的操作力控制在成年人单手可轻松操作的范围内，不会出现调节费力的情况。铰接位置全部采用带衬套的转动副，衬套选用耐磨铜合金材质，长期反复调节也不会出现铰接孔磨损松旷的问题，保证角度调节的精度保持性；连杆与平台、基板的铰接点同轴度经过公差匹配，转动过程无虚位，角度调整的反馈感清晰。从安装边界尺寸来看，底部基板的长宽尺寸适配常规小型工作台的安装空间，不会占用过多作业台面；顶部平台的最大倾斜角度覆盖了常规作业所需的0到45度调节范围，可满足绝大多数倾斜装夹的场景需求，当平台处于水平零位时整体高度较低，重心落在底部基板的支撑范围内，即使在最大倾斜角度下，整体结构的重心投影也不会超出底部基板的边界，保证放置使用时的稳定性，不会出现倾翻风险。结构的受力路径经过优化，被支撑物件的负载通过顶部平台传递到两侧连杆与尾部铰接座，最终全部传导到底部安装基板上，丝杆仅承受调节过程中的传动力，不直接承担主要负载，大幅降低丝杆的磨损速度，延长整体结构的使用寿命。在实际使用场景中，这类倾斜支撑台既可以单独作为小型工装的角度调节基座使用，也可以集成到自动化设备的上料工位、检测工位中，为工件提供适配的倾斜姿态，方便完成焊接、涂胶、视觉检测、工件打磨等需要调整作业角度的工序；相较于电动调节的倾斜台，这种纯手动丝杆调节的结构无需接入电源或者气源，部署更加灵活，维护成本极低，适合小批量多品种的柔性作业场景使用。
