高精度万向节联轴器结构设计

在各类需要非共线轴间动力传递的机械系统中，万向联轴器是应用极为广泛的核心传动部件，这套高精度万向节结构，针对存在轴线偏角的传动场景做了针对性优化，能够在两轴存在安装角度偏差、运行中出现相对位移的工况下稳定传递旋转扭矩与运动。从实际应用场景来看，这类结构常见于汽车转向系统的转向柱连接段，用来适配转向管柱与转向器输入轴之间的空间角度偏差，避免安装误差导致的转向卡滞、扭矩传递损耗；在工业自动化生产线的输送辊道、分拣设备的动力传递端，也常能见到这类结构的身影，用来补偿机架加工、装配过程中产生的轴系同轴度误差，降低轴系对中精度要求，减少轴承端的附加径向载荷，延长整套传动系统的服役寿命；此外在精密机器人关节、小型动力测试台架、医疗设备的动力传递单元中，这类紧凑型万向联轴器也凭借小体积、大转角补偿能力得到大量应用。

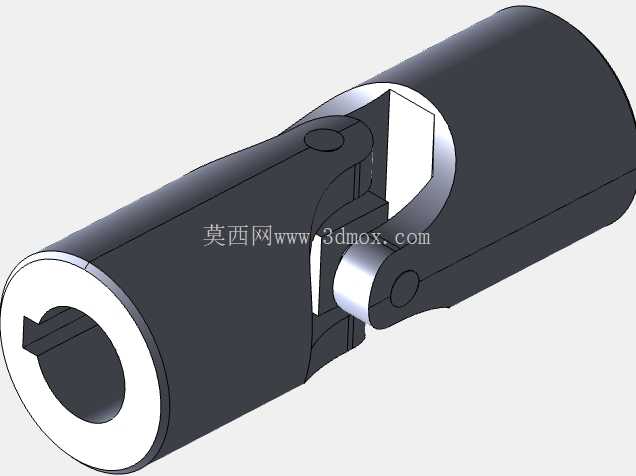

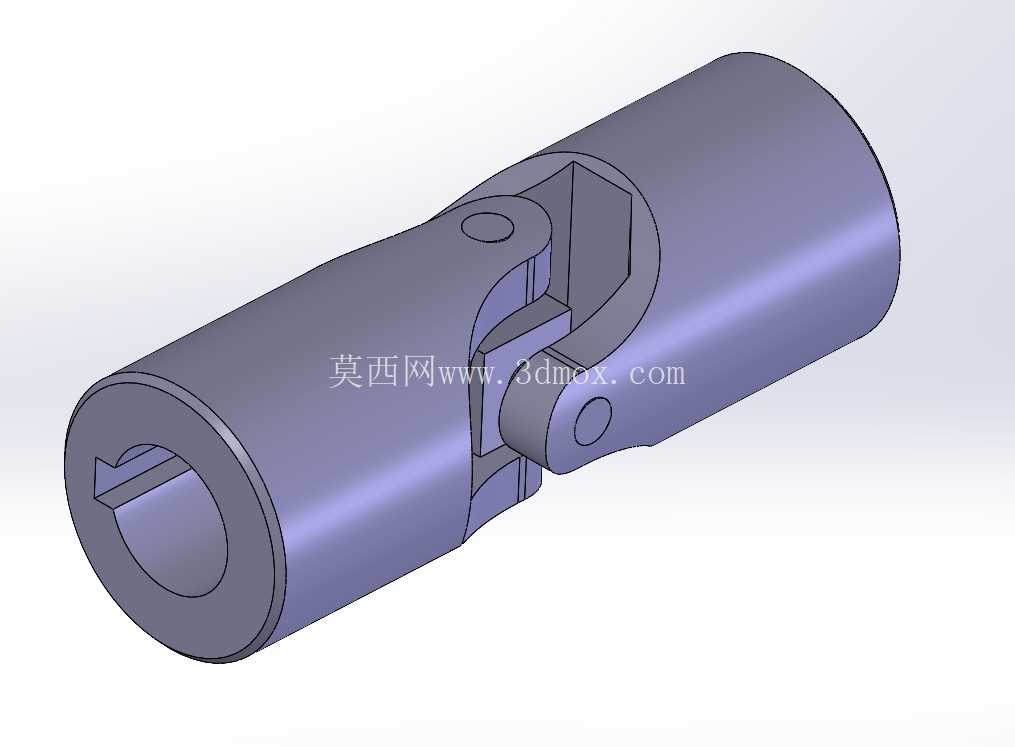

从功能特性来看，这套万向节采用单十字轴式的核心结构，两端为带键槽的套筒式连接端，能够通过平键与配套轴实现周向固定，传递扭矩过程中不会出现周向打滑，键槽的尺寸设计符合通用传动件的配合公差要求，能够适配常规标准直径的传动轴。中间的十字铰接结构做了间隙优化，既保证两轴端能够在一定角度范围内灵活摆动，又将铰接处的回转间隙控制在极小范围内，减少正反转切换过程中的空程误差，这一点对于需要频繁换向、定位精度要求较高的传动场景尤为重要。套筒端部做了倒角导向设计，装配时能够快速对准轴端，降低现场装配的难度，铰接处的销轴采用过盈配合与端盖限位的固定方式，避免高速回转过程中销轴脱出引发设备故障。

设计思路上，这套结构优先平衡了传动刚性与角度补偿能力，没有采用过度轻量化的薄壁设计，套筒部分的壁厚经过扭矩校核，能够满足中等功率传动场景的强度要求，在额定扭矩下不会出现套筒变形、键槽压溃的问题。十字轴的轴颈直径与铰接孔的配合长度做了匹配设计，增大接触面积来降低接触面的比压，减少长期运行后的磨损量，延长维护周期。两端套筒的内孔同轴度、铰接孔的位置度都按照精密传动件的公差要求设计，保证高速回转时的动平衡性能，降低回转过程中的振动与噪声。

从安装边界来看，这套联轴器的整体长度紧凑，两端套筒的外径尺寸统一，安装时不需要额外预留过大的径向空间，能够适配安装空间受限的设备内部。允许的两轴最大偏角能够满足绝大多数工业场景的安装补偿需求，不需要额外增加复杂的补偿机构。轴向尺寸上，套筒的有效配合长度能够保证轴插入后有足够的接触面积，避免轴端悬臂过长导致的弯曲应力过大，安装时只需要将轴插入套筒至指定深度，拧紧侧面的紧定螺钉（配合平键）即可完成固定，不需要复杂的专用安装工具。在实际选型应用中，需要根据传递的额定扭矩、最高工作转速、最大轴线偏角来确认是否适配工况，对于转速较高的场景，建议在安装完成后做简单的动平衡校验，进一步降低运行振动；对于存在冲击载荷的工况，可以适当选择更大规格的型号，预留足够的扭矩安全系数，避免过载导致的铰接结构损坏。日常维护中只需要定期在铰接处加注润滑脂，减少铰接面的磨损，即可保证长期稳定运行。
