FreeNova ESP32分线板垫结构设计

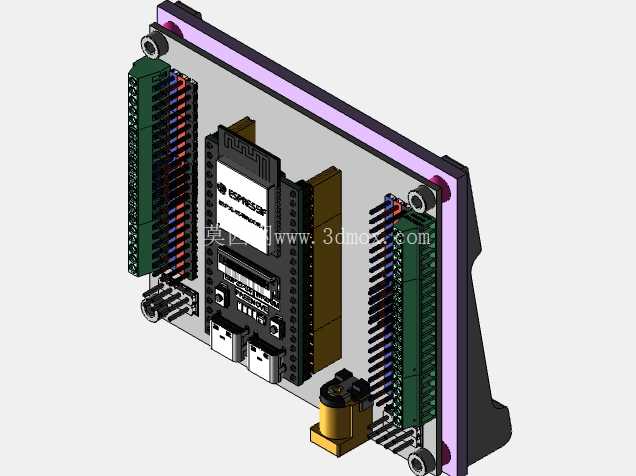

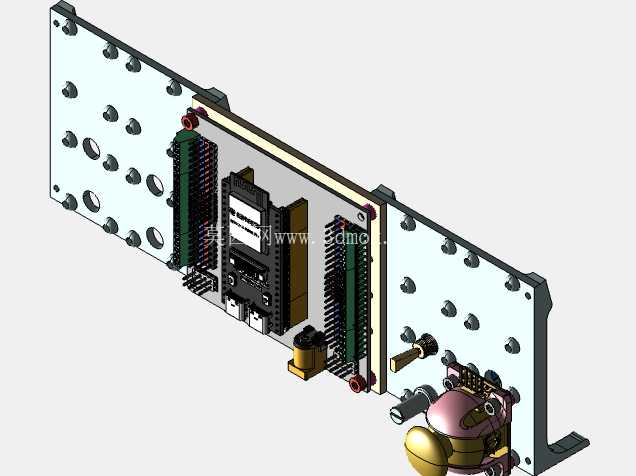

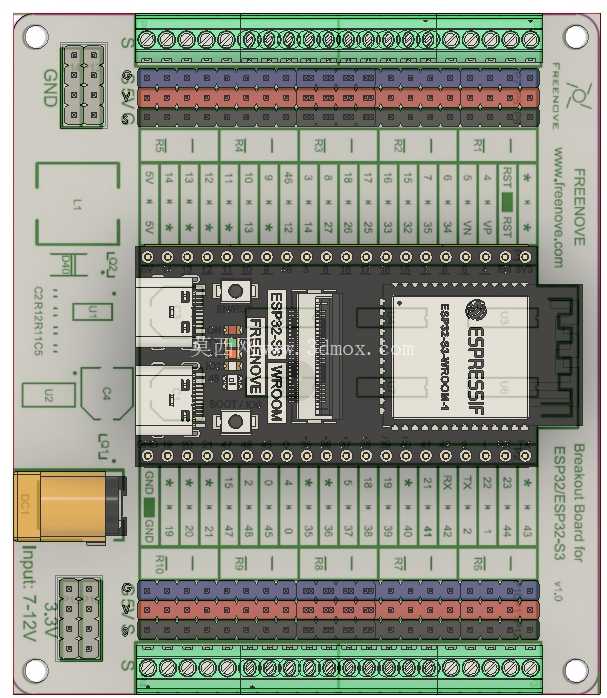

在嵌入式电子开发、高校电子实验教学、创客原型搭建这类场景里，开发板的接线扩展一直是影响调试效率的核心环节，很多开发者直接在ESP32核心板排针上飞线，不仅容易出现引脚短接、接线松脱的问题，多组信号并行调试时还会因为线路杂乱排查故障耗时翻倍，这款适配FreeNova ESP32的分线板垫，就是针对这类实际调试痛点做的结构适配设计。从实际使用场景来看，它既可以作为桌面实验时核心板的承载基座，也能嵌入小型固定式控制装置内部作为核心接线载体，适配7-12V直流供电输入的常规实验供电体系，板载预留的3.3V、GND接线端子可以直接给外接传感器、执行模块供电，不需要额外外接电源分线模块，减少桌面实验的线路冗余。设计过程中首先对齐了ESP32-WROOM-32核心板的排针孔位间距，核心板安装区域的定位孔完全匹配核心板四角的固定孔位，安装时不需要额外做孔位扩孔或者偏移调整，核心板插装后所有引脚都能一一对应到分线板上下两侧的接线端子排，每个信号引脚旁都预留了清晰的丝印标识位，接线时不需要反复对照核心板引脚定义表，降低接错线的概率。板体两侧的接线端子采用螺丝锁紧式结构，适配0.2-1.5平方的单股或多股导线，不管是临时实验用的杜邦线插装，还是长期固定使用的导线压接，都能保证连接可靠性，不会因为调试过程中拉扯线路导致引脚脱焊或者接触不良。外形尺寸上完全围绕核心板的安装边界做拓展，整体长宽尺寸控制在刚好覆盖核心板加两侧接线端子的范围，不会占用过多实验台或者设备内部的安装空间，板体四角预留的M3固定孔，可以直接配合铜柱安装在亚克力实验底座或者设备内部的安装筋位上，固定后板体平整度控制在0.2mm以内，不会因为板体翘曲导致核心板插装后出现排针接触不良的问题。供电区域做了独立的分区设计，电源输入端子和信号接线端子之间预留了足够的电气间隙，避免大电流供电时对弱信号传输造成干扰，板上预留的安装槽位可以兼容常规的DC电源座直插安装，不需要额外做电源接口的结构固定。从结构建模的细节来看，所有接线端子的安装槽位都按照实物的实际尺寸做了公差预留，端子插装后和板体的间隙控制在0.1mm以内，既不会因为间隙过大导致端子晃动，也不会因为尺寸过紧导致装配时需要强行压接损坏端子。核心板排针的过孔尺寸按照标准2.54mm排针的实际直径做适配，插装时排针可以顺利穿过过孔，同时不会出现过孔过大导致焊盘虚焊的问题。板体边缘做了圆角处理，避免装配或者调试过程中板边毛刺划伤手部，GND区域的大面积铺铜对应的结构区域做了平整处理，不会出现结构凸起导致安装时板体放置不平的问题。在实际教学场景中，这类分线板垫可以让初学者快速完成接线操作，把更多精力放在程序调试和功能验证上，不需要花费大量时间整理飞线、排查接线故障；在小型智能硬件原型开发场景中，它可以作为核心控制板的集成承载件，把外接的传感器、执行器线路统一规整到板载端子上，整个原型装置的线路整洁度大幅提升，后期做功能迭代时调整接线也更加方便。设计时没有做多余的冗余结构，所有结构特征都服务于接线扩展、核心板固定、供电接入这三个核心功能，板体厚度按照常规PCB基板的1.6mm厚度做建模还原，固定孔的沉头深度适配M3螺丝的安装尺寸，螺丝锁紧后不会突出板体表面，避免和核心板底部的元件产生干涉。
