齿轮内摆线蒸汽机结构三维设计

这套齿轮内摆线蒸汽机的结构设计，核心围绕内摆线齿轮传动的动力转换逻辑搭建，区别于常规曲柄滑块式蒸汽机的偏心传动结构，采用内摆线啮合副完成活塞直线往复运动到飞轮旋转运动的转换，从根源上降低了传统曲柄结构存在的侧向分力损耗，能在同等蒸汽输入压力下获得更高的传动效率。从实际应用场景来看，这类小尺寸蒸汽机既可以作为复古动力演示教具，用于机械原理课程中热机能量转换、特殊齿轮传动特性的具象化展示，也能适配小型蒸汽动力模型、复古工艺摆件的动力输出需求，部分同结构的微缩机型还可作为小型发电机组、微型水泵的动力源，在低压蒸汽供给场景下实现稳定的动力输出。

从功能特性层面拆解，整套结构的动力传递路径清晰：蒸汽进入配气腔后推动活塞做上下往复运动，活塞连杆端直接与内摆线齿轮的行星轮铰接，行星轮沿固定内齿圈做摆线运动的过程中，将直线往复动作转化为行星轮中心的回转运动，再通过同轴连接的传动小齿轮将扭矩传递到大直径飞轮上，飞轮自身的转动惯量可以有效抵消活塞往复运动带来的转速波动，保证输出轴的转动平稳性。整套结构没有多余的传动冗余部件，相比传统蒸汽机减少了曲柄偏心段、十字滑块等易磨损构件，长期运行下的故障率更低，维护时仅需定期检查齿轮啮合间隙与活塞密封件状态即可。

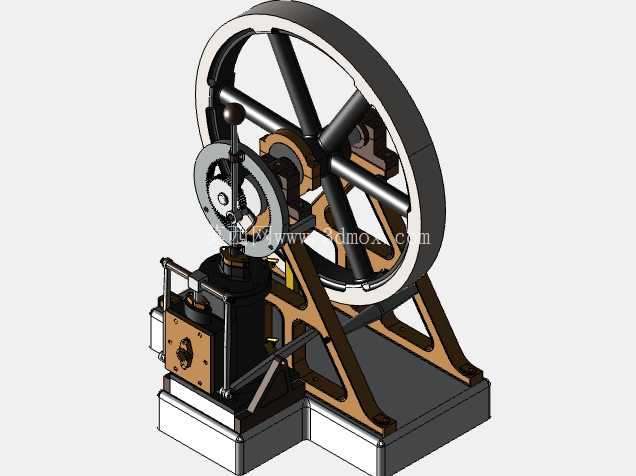

设计思路上，整套结构优先考虑了传动精度与装配便利性，支撑机架采用分体式铸铁质感的支架结构，两个对称布置的三角支撑脚直接与底部安装基座连接，既保证了大飞轮运转时的结构刚度，避免高速转动下的机架共振，也给内部的配气机构、齿轮传动副预留了足够的安装与检修空间。飞轮采用辐条式结构，在保证整体转动惯量满足稳速需求的前提下，尽可能降低了飞轮自身的重量，减少启动阶段的蒸汽耗量；配气阀的操纵手柄布置在传动齿轮侧方，操作人员可以直接通过手柄调整配气相位，实现转速调节与启停控制，操作路径短且不会与运转中的飞轮、齿轮构件产生运动干涉。

从安装边界与尺寸适配角度来看，整套设备的安装基准为底部的矩形基座，基座上预留了四个对称的安装固定孔位，可以直接通过螺栓固定在安装台面或者配套的底座上，安装时需要保证基座平面的平面度公差不超过0.1mm，避免支架安装后产生形变导致齿轮啮合错位。整机的横向最大尺寸为大飞轮的直径范围，纵向尺寸不超过基座长度的1.2倍，竖向高度以飞轮顶端为最高点，安装时需要在飞轮外侧预留不小于50mm的安全间隙，防止运转过程中异物触碰旋转构件。齿轮啮合副的安装间隙控制在0.05-0.1mm之间，既可以避免间隙过大导致的传动冲击噪音，也能防止间隙过小造成的齿轮卡滞、磨损加剧问题；活塞与缸体的配合采用间隙密封结构，装配时需要保证活塞杆的运动方向与缸体内孔轴线的同轴度公差不超过0.02mm，避免偏磨导致蒸汽泄漏。

在实际结构建模过程中，所有运动构件都做了运动干涉校验，飞轮转动全行程、活塞全往复行程、齿轮全啮合周期内，所有相邻构件之间都预留了不小于1mm的安全间隙，不会出现运动卡滞的问题。支架的受力部位做了加厚处理，尤其是齿轮轴安装位、缸体固定位的截面厚度比常规支撑部位厚30%，可以承受蒸汽做功时的周期性冲击载荷，长期运行下不会出现结构变形。配气机构的气路通道做了平滑过渡处理，减少蒸汽流动过程中的压力损失，提升能量利用效率。
